Номер по Госреестру СИ: 61898-15
61898-15 Измерители сопротивления изоляции
(МД)
Назначение средства измерений:
Измерители сопротивления изоляции МД (далее - измерители) предназначены для измерения сопротивления изоляции, напряжения постоянного и переменного тока, сопротивления постоянному току, силы постоянного тока (тока утечки), электрической емкости.
Внешний вид.
Измерители сопротивления изоляции
Рисунок № 1
Внешний вид.
Измерители сопротивления изоляции
Рисунок № 2
Внешний вид.
Измерители сопротивления изоляции
Рисунок № 3
Внешний вид.
Измерители сопротивления изоляции
Рисунок № 4
Внешний вид.
Измерители сопротивления изоляции
Рисунок № 5
Общие сведения
Дата публикации -
Срок свидетельства - 13.10.2021
Номер записи -
ID в реестре СИ - 375344
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации, МД5075, МД мод. МД10KVx, МД 5075, МД 10KV,
Производитель
Изготовитель - ООО "ГК РЕСУРС"
Страна - РОССИЯ
Населенный пункт - г.Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Простой и информативный отчёт, охватывающий коммерческие организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за период с 2010 года по настоящее время.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт имеет предварительный фильтр - выборка по годам или за все время формирования БД, начиная с 2010 года. К выдаче попадают организации с соотношением первичных поверок к периодическим 5 к 1.
Отчёт состоит из одной круговой диаграммы и свободной таблицы. Круговая диаграмма построена на инструменте Google Chart и показывает доли поверок самых больших организаций.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций представлена следующая информация:
- Полное наименование организации
- Общее количество поверок начиная в 2010 года
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
- Общее количество первичных поверок
- Общее количество периодических поверок
- Общее количество поверок без статуса
- Кол-во извещений о непригодности в штуках
- Кол-во извещений о непригодности в процентах
Статистика
Кол-во поверок - 25
Выдано извещений - 1
Кол-во периодических поверок - 10
Кол-во средств измерений - 9
Кол-во владельцев - 4
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№1175 от 2015.10.13 Об утверждении типов средств измерений
№1269 от 2016.09.07 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ООО "СУЭК-Хакасия"
Наличие аналогов СИ: Измерители сопротивления изоляции (МД)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ООО "ГК РЕСУРС"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
61895-15 13.10.2021 |
Микроомметры, МО, МРК ООО "ГК РЕСУРС" (РОССИЯ г.Москва) |
ОТ МП |
2 года |
|
61898-15 13.10.2021 |
Измерители сопротивления изоляции, МД ООО "ГК РЕСУРС" (РОССИЯ г.Москва) |
ОТ МП |
2 года |
|
61899-15 13.10.2021 |
Измерители сопротивления заземления, ЕМ, МТД, ТМ ООО "ГК РЕСУРС" (РОССИЯ г.Москва) |
ОТ МП |
2 года |
Отчет "Анализ рынка поверки Северо-Кавказского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в центральной и восточной части Северного Кавказа.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Измерители сопротивления изоляции (МД)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 7 | 7 | 0 | 0 | 7 | 7 | 0 | |||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 8 | 1 | 0 | 8 | 1 | 3 | 0 | 3 | |
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Измерители сопротивления изоляции (МД)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Тюменский ЦСМ Тюменская область |
3968 | 3968 |
Знак утверждения типа
Знак утверждения типананосится методом трафаретной печати на лицевую панель приборов и типографским способом на титульные листы руководств по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям сопротивления изоляции МД
-
1. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
-
2. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
-
3. ГОСТ Р 8.764-2011 ГСИ. Государственная поверочная схема для средств измерений
электрического сопротивления.
-
4. Приказ № 1034 от 09.09.2011 г. Министерства здравоохранения и социального развития.
-
5. ТУ 4221-001-29478099-14 Измерители сопротивления изоляции «МД».
Поверка
Поверкаосуществляется по документу МП 61898-15 «Измерители сопротивления изоляции МД.
Методика поверки», утвержденному ФГУП «ВНИИМС» в июле 2015 г.
Средства поверки: вольтметры С506, С509, С511 (Госреестр № 10194-85); киловольтметр электростатический С197 (Госреестр № 11858-89); калибраторы электрического сопротивления KC-100kO-5T0, KC-10G0-10T0 (Госреестр № 54539-13); калибратор универсальный 9100 (Госреестр № 25985-09); катушки электрического сопротивления Р321, Р331 (Госреестр № 1162-58).
Изготовитель
ООО «ГК РЕСУРС», г. Москва
Адрес: 123007, г. Москва, Хорошевское шоссе, д. 38, к. 1
ИНН 7714934672
Тел./Факс: +7 495 540 43 17
Web-сайт: http://www.megabras.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Измерители представляют собой переносные цифровые измерительные приборы (ЦИП).
Принцип действия измерителей основан на измерении тока, протекающего через измеряемое сопротивление, при приложении испытательного напряжения постоянного тока заданной величины. При этом входной аналоговый сигнал преобразуется в цифровую форму с помощью АЦП, обрабатывается и отображается в виде результата измерений на жидкокристаллическом индикаторе (ЖКИ). Управление процессом измерения осуществляется встроенным микропроцессором. Высокое испытательное напряжение формируется импульсным преобразователем из напряжения сети или батарей питания. Измерители имеют несколько диапазонов установки выходного напряжения.
Измерители сопротивления изоляции МД выпускаются в следующих модификациях: МД 542, МД 1000, МД 1035, МД 5060, МД 5075, МД 10KV.
Модификации отличаются между собой выходным напряжением, диапазоном измерений сопротивления изоляции, сервисными функциями, напряжением питания, формой корпуса, габаритами, массой.
Модификации МД 542, МД 1000 представляют собой малогабаритные переносные приборы с питанием от батарей. Приборы снабжены функциями компаратора (сравнение с заданной величиной по принципу «годен - не годен»).
Модификации МД 1035x, МД 5060, МД 5075, МД 10KV имеют встроенную память для хранения результатов измерений, интерфейс USB, встроенный принтер (опция), функции компаратора и автоматического выбора предела измерений. Для привязки результатов измерений ко времени их выполнения измерители оснащены встроенными часами и календарем.
С помощью внешнего опционального ПО MegaLogg2 результаты измерений могут быть представлены в графическом виде, проанализированы, сформированы в виде отчета.
Кроме этого, измерители модификаций МД 5060, МД 5075, МД 10KV обладают возможностью пошагового (ступенчатого) изменения выходного напряжения (Step Voltage Test), вычисления индекса поляризации (PI), коэффициента диэлектрической абсорбции (DAR).
Для выбора режима измерений и выходного напряжения в приборах используется клавиатура. Запуск измерений осуществляется кнопкой. Приборы имеют встроенные таймеры. По окончанию измерений сопротивления изоляции происходит автоматический разряд объекта измерений.
Основные узлы всех модификаций измерителей: преобразователь напряжения, измеритель тока, АЦП, микропроцессор, устройство управления, ЖК-дисплей.
Конструктивно измерители МД 542, МД 1000 выполнены в виде компактного моноблока для работы в руках оператора. Все разъемы, органы управления и индикации расположены на лицевой панели.
Конструктивно измерители МД 1035, МД 5060, МД 5075, МД 10KV выполнены в переносных пластиковых влагонепроницаемых противоударных корпусах, закрываемых крышкой и имеющих ручку для переноски. На лицевой панели расположены разъемы для подключения измерительных электродов, ЖКИ, клавиатура, встроенный принтер (опция), разъемы питания и интерфейса USB.
Питание измерителей осуществляется от встроенных аккумуляторных батарей, подзаряжаемых от сети переменного тока.
Для предотвращения несанкционированного доступа приборы имеют закрепительные клейма, закрывающие головки винтов, соединяющих части корпуса.
Измеритель сопротивления изоляции МД 542
Измеритель сопротивления изоляции МД 1000

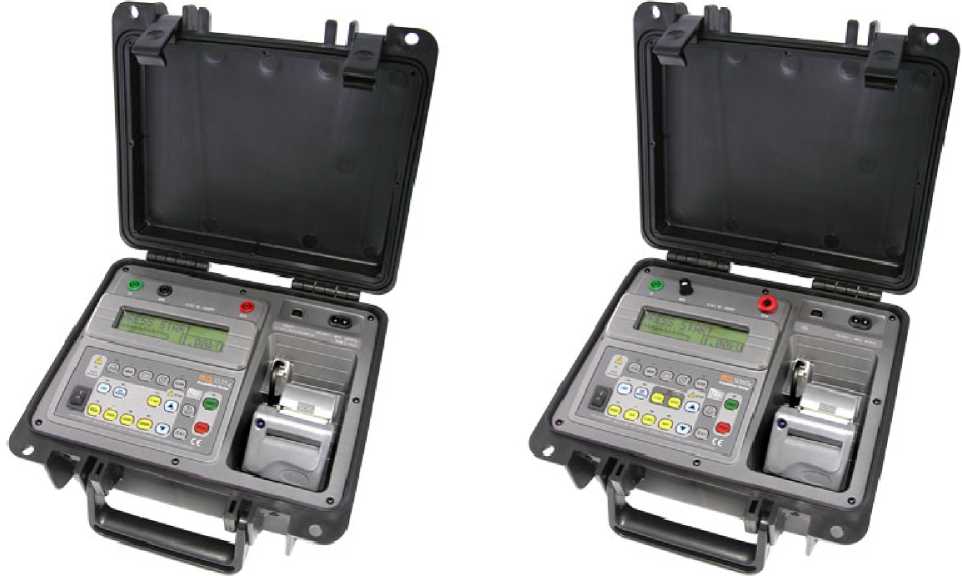

Измеритель сопротивления изоляции МД 1035
Измеритель сопротивления изоляции МД 5060

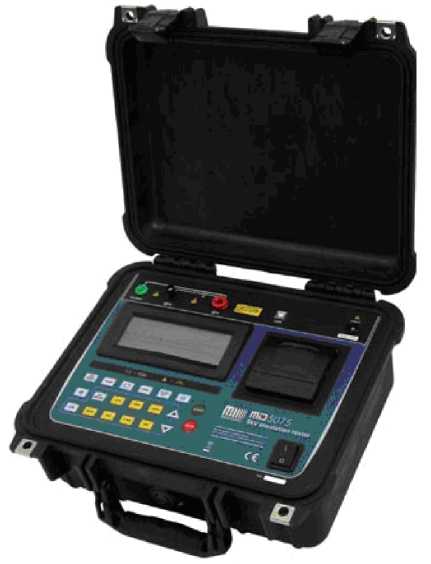

Измеритель сопротивления изоляции МД 5075

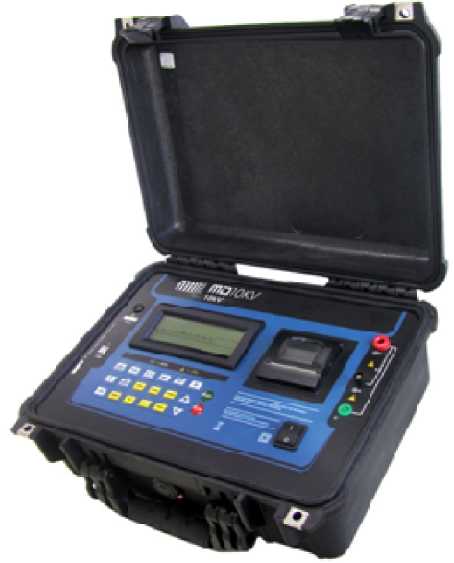

Измеритель сопротивления изоляции МД 10KV
Таблица 13 - Комплект поставки
|
Наименование |
Количество |
Примечание |
|
Измеритель сопротивления изоляции МД (по заказу) |
1 | |
|
Набор измерительных кабелей |
1 | |
|
Зарядное устройство | ||
|
Кабель USB |
1 |
Кроме мод. МД 542, МД 1000 |
|
Сумка для аксессуаров |
1 | |
|
Внешнее ПО MegaLogg2 |
1 |
Для мод. МД 1035, МД 5060, МД 5075, МД 10KV |
|
Руководство по эксплуатации |
1 | |
|
Методика поверки |
1 |
Таблица 1 - Метрологические характеристики измерителей МД 542 в режиме измерения
сопротивления изоляции
|
Выходное напряжение |
Диапазон измерений |
Пределы допускаемой абсолютной погрешности |
|
100 В |
10 кОм - 10 МОм |
При R < 50 ГОм: ± (0.05-1<изм. + 2 е.м.р.) При R > 50 ГОм: ± (0,1-Иизм. + 2 е.м.р.) |
|
250 В | ||
|
500 В |
10 кОм - 100 ГОм |
Примечание: Rизм. - измеренное значение сопротивления изоляции;
е.м.р. - единица младшего разряда.
Пределы допускаемой абсолютной погрешности установки/измерения выходного напряжения постоянного тока + 0,15 •U.
Таблица 2 - Метрологические характеристики измерителей МД 542
|
Физическая величина |
Диапазон измерений |
Пределы допускаемой абсолютной погрешности |
|
Напряжение постоянного и переменного тока |
0 - 400 В |
± (0,03-иизм. + 2 е.м.р.) |
|
Сопротивление постоянному току |
0,05 Ом - 150 Ом |
± (0.05-1<изм. + 2 е.м.р.) |
Примечание: иизм. - измеренное значение напряжения;
Rизм. - измеренное значение сопротивления; е. м. р. - единица младшего разряда.
Таблица 3 - Метрологические характеристики измерителей МД 1000 в режиме измерения сопротивления изоляции
|
Выходное напряжение |
Диапазон измерений |
Пределы допускаемой абсолютной погрешности |
|
250 В |
10 кОм - 200 ГОм |
При R < 50 ГОм: ± (0,05-1<изм. + 2 е.м.р.) При R > 50 ГОм: ± (0,1-Иизм. + 2 е.м.р.) |
|
500 В | ||
|
1000 В |
Примечание: Rизм. - измеренное значение сопротивления изоляции;
е.м.р. - единица младшего разряда.
Пределы допускаемой абсолютной погрешности установки/измерения выходного напряжения постоянного тока + 0,15 •U.
Таблица 4 - Метрологические характеристики измерителей МД 1000
|
Физическая величина |
Диапазон измерений |
Пределы допускаемой абсолютной погрешности |
|
Напряжение постоянного и переменного тока |
0 - 600 В |
± (0,03-иизм. + 2 е.м.р.) |
|
Сопротивление постоянному току |
0,05 Ом - 150 Ом |
± (0,05-1<изм. + 2 е.м.р.) |
Примечание: иизм. - измеренное значение напряжения;
Rизм. - измеренное значение сопротивления; е. м. р. - единица младшего разряда.
Таблица 5 - Метрологические характеристики измерителей МД 1035 в режиме измерения сопротивления изоляции
|
Выходное напряжение |
Диапазон измерений |
Пределы допускаемой абсолютной погрешности |
|
100, 250, 500, 1000 В |
10 кОм - 100 кОм |
± (0,2-Иизм. + 3 е.м.р.) |
|
100 кОм - 1 МОм |
± (0,1-Иизм. + 3 е.м.р.) | |
|
1 МОм - 1 ТОм |
± (0,05-Иизм. + 3 е.м.р.) |
Примечание: Rизм. - измеренное значение сопротивления изоляции;
е.м.р. - единица младшего разряда.
Пределы допускаемой абсолютной погрешности установки/измерения выходного напряжения постоянного тока ± 0,03 •U.
Таблица 6 - Метрологические характеристики измерителей МД 5060 в режиме измерения сопротивления изоляции
|
Выходное напряжение |
Диапазон измерений |
Пределы допускаемой абсолютной погрешности |
|
500, 1000, 2500, 5000 В |
10 кОм - 100 кОм |
± (0,2-Иизм. + 3 е.м.р.) |
|
100 кОм - 1 МОм |
± (0,1-Иизм. + 3 е.м.р.) | |
|
1 МОм - 500 ГОм |
± (0,05-Иизм. + 3 е.м.р.) | |
|
500 ГОм - 5 ТОм |
± 0,2-Иизм. |
Примечание: Rизм. - измеренное значение сопротивления изоляции;
е.м.р. - единица младшего разряда.
Пределы допускаемой абсолютной погрешности установки/измерения выходного напряжения постоянного тока ± 0,03 •U.
Таблица 7 - Метрологические характеристики измерителей МД 5075 в режиме измерения сопротивления изоляции
|
Выходное напряжение |
Диапазон измерений |
Пределы допускаемой абсолютной погрешности |
|
500, 1000, 2500, 5000 В |
10 кОм - 100 кОм |
± (0,2<Иизм. + 5 е.м.р.) |
|
100 кОм - 1 МОм |
± (0,1<Иизм. + 5 е.м.р.) | |
|
1 МОм - 1 ТОм |
± 0,05<Иизм. | |
|
1 ТОм - 5 ТОм |
± 0,2<Иизм. |
Примечание: Rизм. - измеренное значение сопротивления изоляции;
е.м.р. - единица младшего разряда.
Пределы допускаемой абсолютной погрешности установки/измерения выходного напряжения постоянного тока ± 0,03 •U.
Таблица 8 - Метрологические характеристики измерителей МД 5075
|
Физическая величина |
Диапазон измерений |
Пределы допускаемой абсолютной погрешности |
|
Напряжение постоянного тока |
30 В - 600 В |
± (0,05^иизм. + 3 е.м.р.) |
|
Напряжение переменного тока |
30 В - 600 В |
± (0,05^иизм. + 3 е.м.р.) |
|
Сила постоянного тока (ток утечки) |
1 нА - 1500 мкА |
± (0,1 ^изм. + 3 е.м.р.) |
|
Электрическая емкость |
50 нФ - 10 мкФ |
± (0,1 •Сизм. + 3 е.м.р.) |
|
50 нФ - 5 мкФ | ||
|
30 нФ - 2 мкФ | ||
|
30 нФ - 1 мкФ |
Примечание: иизм. - измеренное значение напряжения;
1изм. - измеренное значение силы тока; Сизм. - измеренное значение емкости; е. м. р. - единица младшего разряда.
Таблица 9 - Метрологические характеристики измерителей МД 10KV в режиме измерения сопротивления изоляции
|
Выходное напряжение |
Диапазон измерений |
Пределы допускаемой абсолютной погрешности |
|
500, 1000, 5000, 10000 В |
10 кОм - 100 кОм |
± (0,2<Иизм. + 5 е.м.р.) |
|
100 кОм - 1 МОм |
± (0,1<Иизм. + 5 е.м.р.) | |
|
1 МОм - 1 ТОм |
± 0,05<Иизм. | |
|
1 ТОм- 10 ТОм |
± 0,2<Иизм. |
Примечание: Rизм. - измеренное значение сопротивления изоляции;
е.м.р. - единица младшего разряда.
Пределы допускаемой абсолютной погрешности установки/измерения выходного напряжения постоянного тока ± 0,03 •U.
Таблица 10 - Метрологические характеристики измерителей МД 10KV
|
Физическая величина |
Диапазон измерений |
Пределы допускаемой абсолютной погрешности |
|
Напряжение постоянного тока |
15 В - 600 В |
± (0,05^иизм. + 3 е.м.р.) |
|
Напряжение переменного тока |
15 В - 600 В |
± (0,05^иизм. + 3 е.м.р.) |
|
Сила постоянного тока (ток утечки) |
1 нА - 1500 мкА |
± (0,1 ^изм. + 3 е.м.р.) |
|
Электрическая емкость |
50 нФ - 10 мкФ |
± (0,1 •Сизм. + 3 е.м.р.) |
|
50 нФ - 5 мкФ | ||
|
30 нФ - 2 мкФ | ||
|
30 нФ - 1 мкФ | ||
|
30 нФ - 680 нФ |
Примечание: иизм. - измеренное значение напряжения;
1изм. - измеренное значение силы тока; Сизм. - измеренное значение емкости; е. м. р. - единица младшего разряда.
Таблица 11 - Технические характеристики измерителей МД 542, МД 1000, МД 1035
|
Характеристика |
Значение для модификации | ||
|
МД 542 |
МД 1000 |
МД 1035 | |
|
Электрическое питание |
Встроенный аккумулятор |
Встроенный аккумулятор |
100 - 240 В; 50/60 Гц. Встроенный аккумулятор напряжением 12 В, емкостью 2,3 А^ч |
|
Г абаритные размеры, мм, (длинахширинахвысота) |
195х102х46 |
195x102x46 |
274x250x124 |
|
Масса, кг |
0,5 |
0,5 |
3,5 |
|
Нормальные условия применения:
|
23 ± 5 45 - 75 | ||
|
Рабочие условия применения:
|
от минус 5 до плюс 50 до 95 без конденсации | ||
Таблица 12 - Технические характеристики измерителей МД 5060, МД 5075, МД 10KV
|
Характеристика |
Значение для модификации | ||
|
МД 5060 |
МД 5075 |
МД 10KV | |
|
Электрическое питание |
100 - 240 В; 50/60 Гц. Встроенный аккумулятор напряжением 12 В , емкостью 2,3 А^ч |
100 - 240 В; 50/60 Гц. Встроенный аккумулятор напряжением 12,8 В, емкостью 6 А^ч |
90 - 260 В; 45 - 65 Гц. Встроенный аккумулятор напряжением 12,8 В, емкостью 6 А^ч |
|
Г абаритные размеры, мм, (длинахширинахвысота) |
274х250х124 |
340x295x152 |
406x330x174 |
|
Масса, кг |
3,6 |
4,3 |
6,3 |
|
Нормальные условия применения:
|
23 ± 5 45 - 75 | ||
|
Рабочие условия применения:
|
от минус 5 до плюс 50 до 95 без конденсации | ||
