Сведения о средстве измерений: 61895-15 Микроомметры

Номер по Госреестру СИ: 61895-15
61895-15 Микроомметры
(МО, МРК)

Назначение средства измерений:
Микроомметры MO, MPK (далее - микроомметры) предназначены для измерения электрического сопротивления постоянного тока в индуктивных и безиндуктивных цепях.

Внешний вид. Микроомметры, http://oei-analitika.ru рисунок № 1

Внешний вид.
Микроомметры
Рисунок № 1

Внешний вид. Микроомметры, http://oei-analitika.ru рисунок № 2

Внешний вид.
Микроомметры
Рисунок № 2

Внешний вид. Микроомметры, http://oei-analitika.ru рисунок № 3

Внешний вид.
Микроомметры
Рисунок № 3

Внешний вид. Микроомметры, http://oei-analitika.ru рисунок № 4

Внешний вид.
Микроомметры
Рисунок № 4

Внешний вид. Микроомметры, http://oei-analitika.ru рисунок № 5

Внешний вид.
Микроомметры
Рисунок № 5

Общие сведения

Дата публикации -
Срок свидетельства - 13.10.2021
Номер записи -
ID в реестре СИ - 375343
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Ф4104, МРК-2000, МРК мод. MPK 2000, МРК 204, МРК 2000, МО, МРК, МО, Микрометр рычажный МР 0-25,

Производитель

Изготовитель - ООО "ГК РЕСУРС"
Страна - РОССИЯ
Населенный пункт - г.Москва
Уведомление о начале осуществления предпринимательской деятельности - Да

RT_10 Анализ рынка поверки Дальневосточного федерального округа

Исследование "Анализ рынка поверки Дальневосточного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на территории Дальнего Востока России и Восточной Сибири.

Параметры исследований:

фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
объемы первичных и периодических поверок за период 2017г. по н.в.
фильтр по местам осуществления деятельности
предоставление информации в графическом и табличном видах
детальное рассмотрение деятельности каждой из организаций округа по годам
анализ в разрезе первичных, периодических поверок и видов измерений
количество поверок по типам СИ в динамике по годам
индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
быстрый анализ контрагентов организаций-поверителей
анализ цен на поверку СИ по Фед. округу

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 23
Выдано извещений - 5
Кол-во периодических поверок - 16
Кол-во средств измерений - 11
Кол-во владельцев - 6
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 672 дн.

Приказы РСТ, где упоминается данный тип СИ

№1175 от 2015.10.13 Об утверждении типов средств измерений

Наличие аналогов СИ: Микроомметры (МО, МРК)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений ООО "ГК РЕСУРС"

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
61895-15 13.10.2021	Микроомметры, МО, МРК ООО "ГК РЕСУРС" (РОССИЯ г.Москва)	ОТ МП	2 года
61898-15 13.10.2021	Измерители сопротивления изоляции, МД ООО "ГК РЕСУРС" (РОССИЯ г.Москва)	ОТ МП	2 года
61899-15 13.10.2021	Измерители сопротивления заземления, ЕМ, МТД, ТМ ООО "ГК РЕСУРС" (РОССИЯ г.Москва)	ОТ МП	2 года

MI_21 Регистрация типов СИ в ФГИС АРШИН по годам (год, кол-во)

Стоимость 200 руб. или по подписке

Кто поверяет Микроомметры (МО, МРК)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Периодических поверок	Извещений	Для юриков	Для юриков периодические
ФГУП "ВНИИМС" (RA.RU.311493)	РСТ	МРК 204	1	0	0	0	0
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494)	РСТ	МРК 204	1	0	1	0	0
ООО "ЦМ" (RA.RU.310581)		МРК мод. MPK 2000	8	8	0	8	8
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315)	РСТ	Ф4104	1	0	1	0	0
ООО "ИНЭКС СЕРТ" (RA.RU.312302)		МО	1	1	0	1	1
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483)	РСТ	МРК 204	1	1	1	1	1
АО "КОРПОРАЦИЯ "ТАКТИЧЕСКОЕ РАКЕТНОЕ ВООРУЖЕНИЕ" (РОСС СОБ 3.00210.2014)		МРК 2000	1	1	0	1	1
ОАО "Корпорация "Тактическое ракетное вооружение" (РОСС СОБ 3.00210.2014)		МО, МРК	2	0	0	0	0
ОАО "Дальневосточный завод "Звезда" (RA.RU.311383)		Микрометр рычажный МР 0-25	1	0	0	0	0
ФГУП «ВНИИМС» (RA.RU.311493)	РСТ	МРК 2000	1	0	0	0	0
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499)	РСТ	МРК 204 МРК-2000 МРК 2000	5	5	2	5	5

Стоимость поверки Микроомметры (МО, МРК)

Организация, регион	Стоимость, руб	Средняя стоимость
ФБУ Тест-С.-Петербург Санкт-Петербург	2300	2300

Знак утверждения типа

наносится методом трафаретной печати на лицевую панель приборов и типографским способом на титульные листы руководств по эксплуатации.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации.

Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к микроомметрам MO, MPK

1. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
2. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
3. ГОСТ Р 8.764-2011 ГСИ. Государственная поверочная схема для средств измерений

электрического сопротивления.

4. ТУ 4221-003-29478099-14 Микроомметры «MO, MPK».

Поверка

осуществляется по документу МП 61895-15 «Микроомметры MO, MPK. Методика поверки», утвержденному ФГУП «ВНИИМС» в июле 2015 г.

Средства поверки: катушки электрического сопротивления Р310, Р321, Р331 (Госреестр № 1162-58); шунты измерительные стационарные с ограниченной взаимозаменяемостью 75 ШИСВ.1 (Госреестр № 24112-02).

Изготовитель

ООО «ГК РЕСУРС», г. Москва.
Адрес: 123007, г. Москва, Хорошевское шоссе, д. 38, к. 1.
ИНН 7714934672.
Тел./Факс: +7 495 540 43 17.
Web-сайт: http://www.megabras.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru

Принцип действия микроомметров основан на измерении падения напряжения постоянного тока на объекте измерения, возникающего при пропускании через него постоянного тока неизменной силы от внутреннего источника тока и вычислении значения сопротивления по закону Ома. Входной аналоговый сигнал преобразуется с помощью АЦП, обрабатывается и результат измерений отображается на жидкокристаллическом дисплее. Управление процессом измерения осуществляется при помощи встроенного микропроцессора.

Микроомметры предназначены как для измерения сопротивления как в безиндуктивных цепях (контакты выключателей, вводы, шины и т.д.), так и в индуктивных цепях (обмотки трансформаторов, электродвигателей, и т.д.).

Измерения производятся по 4-проводной схеме (схеме Кельвина), исключающей влияние сопротивления соединительных проводников.

Результаты измерений могут быть как сохранены во внутренней памяти прибора, так и переданы на компьютер через интерфейс RS-232, либо распечатаны на встроенном принтере (опция).

Микроомметры имеют цифровую (в виде цифр) и аналоговую индикацию (в виде прогресс-индикатора) измеряемой величины.

Основные узлы микроомметров: стабилизированный источник испытательного тока, устройство точного измерения напряжения постоянного тока, АЦП, микропроцессор, ЖК-дисплей, органы управления (кнопки, переключатели), источник питания.

Приборы выпускаются в виде модификаций MO 2K, MPK 102, MPK 204, MPK 105, MPK 215, MPK 203, MPK 253, MPK 254, MPK 2000, отличающихся значением выходного тока, метрологическими характеристиками, конструкцией.

Приборы оснащены защитой от короткого замыкания, защитой от повышенного тока, защитой от перегрева. Кроме этого, микроомметры снабжены схемой разряда объекта измерений с большой индуктивностью.

Приборы имеют сервисные функции индикации уровня заряда батареи питания, превышения предела измерений и т.д.

Конструктивно приборы размещены в переносных пластиковых влагонепроницаемых противоударных корпусах, закрываемых крышкой и имеющих ручку для переноски. Все органы управления, индикации, разъемы и клеммы для подключения измерительных кабелей размещены на лицевых панелях.

Питание микроомметров осуществляется как от сети переменного тока, так и от встроенных аккумуляторных батарей.

Для предотвращения несанкционированного доступа приборы имеют закрепительные клейма, закрывающие головки винтов, соединяющих части корпуса.

Внешний вид. Микроомметры (МО, МРК), http://oei-analitika.ru

Микроомметр MO 2K

Микроомметры MPK 102, MPK 204

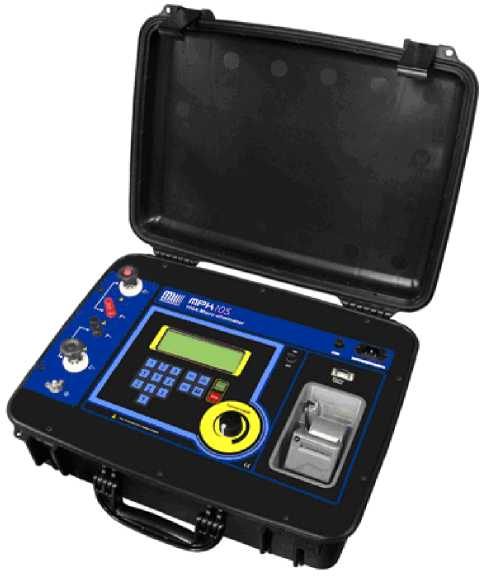

Микроомметры MPK 105, MPK 215

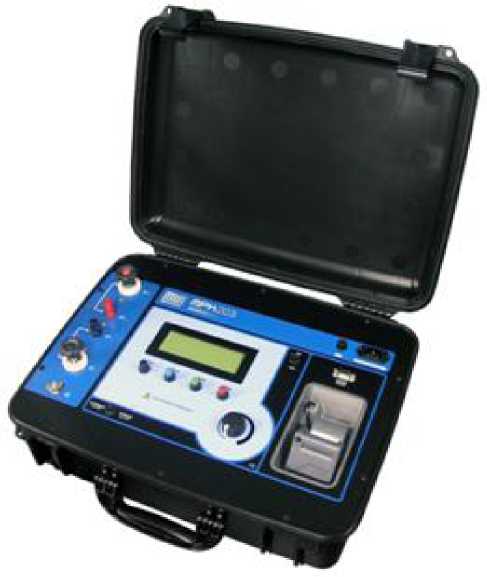

Микроомметр MPK 203

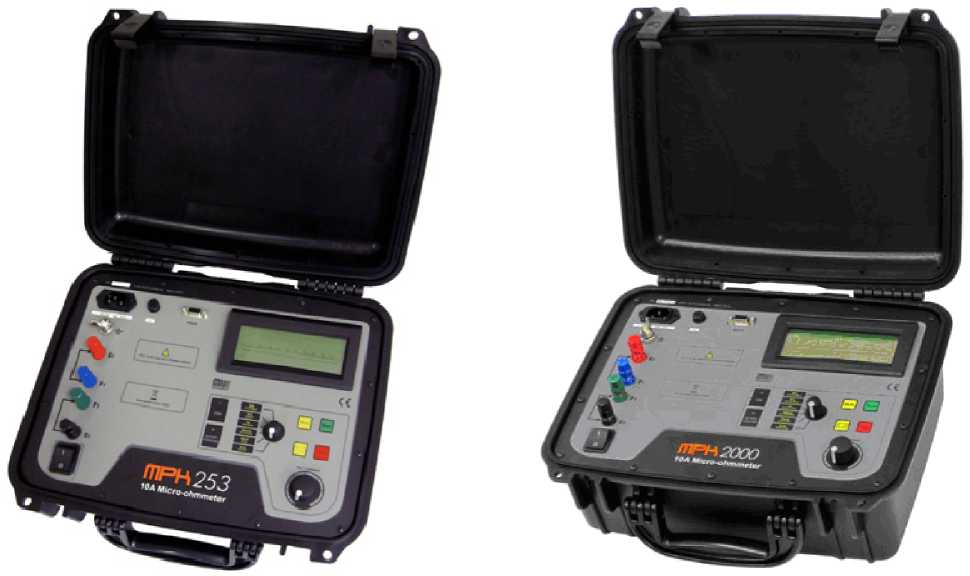

Микроомметры MPK 253, MPK 254

Микроомметр MPK 2000

Таблица 10 - Комплект поставки

Наименование	Количество
Микроомметр MO, MPK (по заказу)	1
Набор измерительных кабелей	1
Кабель RS-232	1
Кабель питания	1
Сумка для аксессуаров	1
Руководство по эксплуатации	1
Методика поверки	1

Таблица 1 - Метрологические характеристики микроомметров MO 2K

Измерительный ток	Диапазон измерений	Разрешение	Пределы допускаемой абсолютной погрешности
1 А	От 0 до 199,99 мОм	0,01 мОм	± (0,002^изм. + 2 е.м.р.)
1 А	От 0 до 1999,9 мОм	0,1 мОм
100 мА	От 0 до 1999,9 мОм	0,1 мОм
100 мА	От 0 до 19,999 Ом	1 мОм
10 мА	От 0 до 19,999 Ом	1 мОм
10 мА	От 0 до 199,99 Ом	10 мОм
1 мА	От 0 до 199,99 Ом	10 мОм
1 мА	От 0 до 1999,9 Ом	100 мОм

где R.H3M. - измеренное значение сопротивления;

е.м.р - единица младшего разряда.

Таблица 2 - Метрологические характеристики микроомметров MPK 102, MPK 204*

Измерительный ток	Диапазон измерений	Разрешение	Пределы допускаемой абсолютной погрешности
100 А, 200* А	От 0 до 2000 мкОм	0,1 мкОм	При R < 0,5 мОм: ± (0,005<К.изм. + 2 е.м.р.) При R > 0,5 мОм: ± (0,002<К.изм. + 2 е.м.р.)
10 А	От 0 до 20 мОм	1 мкОм
1 А	От 0 до 200 мОм	10 мкОм
100 мА	От 0 до 2000 мОм	100 мкОм
10 мА	От 0 до 20 Ом	1 мОм
1 мА	От 0 до 200 Ом	10 мОм

где Rизм. - измеренное значение сопротивления;

Rk. - конечное значение диапазона измерений.

* - здесь и далее знак означает параметр, присущий обозначенной модели.

Таблица 3 - Метрологические характеристики микроомметров MPK 105, MPK 215*

Измерительный ток	Диапазон измерений	Пределы допускаемой абсолютной погрешности
От 10 до 100,200* А с шагом 1 А	От 0,1 мкОм до 300/1000* мОм	± (0,01<Иизм. + 1 е.м.р.)

где Rизм. - измеренное значение сопротивления;

е.м.р - единица младшего разряда.

Таблица 4 - Метрологические характеристики микроомметров MPK 203

Измерительный

ток

Диапазон измерений

Разрешение

Пределы допускаемой абсолютной погрешности

100 А

От 0 до 20 мОм

1 мкОм

± (0,0054<изм. + 2 е.м.р.)

200 А

От 0 до 2000 мкОм

0,1 мкОм

где Rизм. - измеренное значение сопротивления;

е.м.р - единица младшего разряда.

Таблица 5 - Метрологические характеристики микроомметров MPK 253

Измерительный ток	Диапазон измерений	Разрешение	Пределы допускаемой абсолютной погрешности
10 А	От 0 до 2000 мкОм	1 мкОм	± (0,0020<изм. + 2 е.м.р.)
10 А	От 0 до 20 мОм	1 мкОм
1 А	От 0 до 200 мОм	10 мкОм
100 мА	От 0 до 2000 мОм	100 мкОм
10 мА	От 0 до 20 Ом	1 мОм
1 мА	От 0 до 200 Ом	10 мОм

где Rизм. - измеренное значение сопротивления;

е.м.р - единица младшего разряда.

Таблица 6 - Метрологические характеристики микроомметров MPK 254

Измерительный ток	Диапазон измерений	Разрешение	Пределы допускаемой абсолютной погрешности
5 А	От 0 до 20 мОм	1 мкОм	± (0,0020<изм. + 2 е.м.р.)
5 А	От 0 до 600 мОм	1 мкОм
1 А	От 0 до 200 мОм	10 мкОм
100 мА	От 0 до 2000 мОм	100 мкОм
10 мА	От 0 до 20 Ом	1 мОм
1 мА	От 0 до 200 Ом	10 мОм

где Rизм. - измеренное значение сопротивления; е.м.р - единица младшего разряда.

Таблица 7 - Метрологические характеристики микроомметров MPK 2000

Измерительный ток	Диапазон измерений	Разрешение	Пределы допускаемой абсолютной погрешности
10 А	От 0 до 2000 мкОм	0,1 мкОм	± (0,001 •Кизм. + 0,00005<Rk.)
10 А	От 0 до 20 мОм	1 мкОм
1 А	От 0 до 200 мОм	10 мкОм
100 мА	От 0 до 2000 мОм	100 мкОм
10 мА	От 0 до 20 Ом	1 мОм
1 мА	От 0 до 200 Ом	10 мОм

где Ru3M. - измеренное значение сопротивления;

Rk. - конечное значение диапазона измерений.

Таблица 8 - Технические характеристики микроомметров MO 2K, MPK 102, MPK 105, MPK

203, MPK 204, MPK 215

Характеристика	Значение для модификации
Характеристика	MO 2K	MPK 102, 204	MPK 105, 215	MPK 203
Электрическое питание	100 - 240 В 50/60 Гц. Встроенный аккумулятор напряжением 12 В, емкостью 3000 мА^ч	220 - 240 В 50/60 Гц. Встроенный аккумулятор	90 - 240 В, 50/60 Гц	220 - 240 В 50/60 Гц.
Г абаритные размеры, мм, (длина^хширина^хвысота)	274^х250^х124	502x394x190	502x394x190	502x394x190
Масса, кг	3	14/16	11	11
Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, %	23 ± 5 45 - 75
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, %	от минус 5 до плюс 50 до 95 без конденсации

Таблица 9 - Технические характеристики микроомметров MPK 253, MPK 254, MPK 2000

Характеристика	Значение для модификации
	MPK 253, 254	MPK 2000
Электрическое питание	100 - 240 В 50/60 Гц. Встроенный аккумулятор напряжением 12 В, емкостью 7 А^ч
Г абаритные размеры, мм, (длинаxширинаxвысота)	378x308x175
Масса, кг	8,7
Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, %	23 ± 5 45 - 75
Рабочие условия применения: - температура окружающего воздуха, °С	от минус 5 до плюс 50

- относительная влажность воздуха, %

до 95 без конденсации
