Назначение средства измерений:
Термогигрометры HygroPro (далее - термогигрометры) предназначены для измерений содержания влаги, температуры и давления в различных газах промышленного применения, в том числе природном и попутном нефтяном газе. Термогигрометры также могут быть использованы для измерений влаги в электрически непроводящих жидкостях.
Внешний вид.
Термогигрометры
Рисунок № 1
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
HYGROPRO |
Номер версии (идентификационный номер ПО) |
STD |
Цифровой идентификатор ПО |
001.D |
Другие идентификационные данные (если имеются) |
- |
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - средний.
Влияние программного обеспечения термогигрометров учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист технического паспорта прибора и на прибор в виде наклейкиСведения о методиках измерений
Сведения о методиках (методах) измерений приведены в документе "Руководство по эксплуатации. Термогигрометры HygroPro".Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к термогигрометрам HygroProГОСТ 8.547-2009 "ГСИ. Государственная поверочная схема для средств измерений влажности газов"
ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры. Техническая документация фирмы-изготовителя "GE Sensing ЕМЕА", Ирландия
Испытательный центр
Федеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт метрологической службы" (ФГУП "ВНИИМС")
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77/437-56-66
E- mail: office@vniims.ru, www.vniims.ru
Термогигрометры HygroPro являются автоматизированными приборами погружного типа и могут устанавливаться непосредственно в газовый поток или в специализированных пробоотборных системах. Конструктивно прибор состоит из электронного блока, с размещенными на нем дисплеем и клавишами управления, и датчика-зонда. На одну головку зонда установлены три датчика: влажности, температуры и давления, что позволяет проводить измерения в режиме реального времени.
В качестве датчика влажности используется емкостный сенсор, изготовленный на основе оксида алюминия (А12О3). Равномерная пористая структура сенсора обеспечивает хорошую устойчивость к повреждающим воздействиям и стабильность эксплуатационных характеристик.
В датчик-зонд прибора дополнительно встроены датчики температуры и давления, результаты измерений которых учитываются при расчете температуры точки росы.
В качестве датчика температуры использован терморезистор типа NTC, датчика давления - преобразователь давления.
Блок электроники термогигрометра полностью управляется микропроцессором, оснащенным современным программным обеспечением и позволяющим представлять результаты измерений влажности газов в единицах температуры точки росы, объемной доли влаги, ррм (млн-1), относительной влажности, %. Программное обеспечение дает возможность проводить диагностику состояния термогигрометра.
Прибор имеет токовый выход и оснащен интерфейсом RS485.
Жидкокристаллический дисплей позволяет одновременно просматривать до трех измеряемых параметров. Термогигрометры HygroPro выпускаются для применения во взрывоопасных зонах и имеют маркировку взрывозащиты 0ЕхiaПСТ4GaХ.

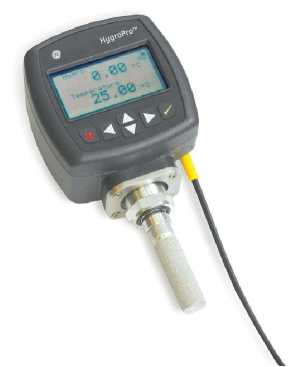

Рис. 1. Фотография внешнего вида термогигрометра HygroPro.
Комплект поставки определяется заказом и отражается в спецификации.
Основной комплект включает:
- термогигрометр;
- комплект эксплуатационных документов;
- методика поверки.
Диапазон измерений температуры точки росы влаги, °С Пределы допускаемого значения абсолютной погрешности по каналу температуры точки росы влаги, °С, в диапазонах: от минус 65 °С до плюс 20 °С от минус 80 °С до минус 65 °С
Диапазон показаний температуры газа, °С
Диапазон измерений температуры газа, °С
Пределы допускаемого значения абсолютной погрешности по каналу температуры газа, °С
Выходной сигнал:
Максимальное рабочее давление, МПа
Диаметр установочной резьбы зонда, мм, не более Потребляемая мощность, Вт, не более
Габаритные размеры, мм, не более
Масса, кг, не более
от минус 80 до плюс 20
±2 ±3
от минус 30 до плюс 70
от минус 30 до плюс 30
± 0,5
от 4 до 20мА; RS485
34,5
19
1
200х101х65
0,55
Условия эксплуатации:
от минус 20 до плюс 60 от 84 до 106,7 от 0 до 96 от 12 до 30
6
- диапазон температуры окружающего воздуха, °С
- диапазон атмосферного давления, кПа
- диапазон относительной влажности, %
- напряжение питания, В
- срок службы, лет, не менее
