МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

13 октября 2021 г.

Москва

О внесении изменений в сведения об утвержденном типе средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденном типе средств измерений в части сведений об изготовителе (правообладателе) утвержденного типа средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.

• 3. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

4. Контроль за исполнением настоящего приказа оставляю аа собой

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 028BB28700AOAC3E9843FA50B54F406F4C Кому выдан: Шалаев Антон Павлович

Действителен: с 29.12.2020 до 29.12.2021

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «13» октября 2021 г. № 2274

Сведения

об утвержденном типе средств измерений, подлежащие изменению в части сведений об изготовителе (правообладателе)

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13» октября 2021 г. №2274

Лист № 1 Всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термогигрометры HygroPro

Термогигрометры HygroPro (далее - термогигрометры) предназначены для измерений содержания влаги, температуры и давления в различных газах промышленного применения, в том числе природном и попутном нефтяном газе. Термогигрометры также могут быть использованы для измерений влаги в электрически непроводящих жидкостях.

Термогигрометры HygroPro являются автоматизированными приборами погружного типа и могут устанавливаться непосредственно в газовый поток или в специализированных пробоотборных системах. Конструктивно прибор состоит из электронного блока, с размещенными на нем дисплеем и клавишами управления, и датчика-зонда. На одну головку зонда установлены три датчика: влажности, температуры и давления, что позволяет проводить измерения в режиме реального времени.

В качестве датчика влажности используется емкостный сенсор, изготовленный на основе оксида алюминия (А12О3). Равномерная пористая структура сенсора обеспечивает хорошую устойчивость к повреждающим воздействиям и стабильность эксплуатационных характеристик.

В датчик-зонд прибора дополнительно встроены датчики температуры и давления, результаты измерений которых учитываются при расчете температуры точки росы.

В качестве датчика температуры использован терморезистор типа NTC, датчика давления - преобразователь давления.

Блок электроники термогигрометра полностью управляется микропроцессором, оснащенным современным программным обеспечением и позволяющим представлять результаты измерений влажности газов в единицах температуры точки росы, объемной доли влаги, ррм (млн^-1), относительной влажности, %. Программное обеспечение дает возможность проводить диагностику состояния термогигрометра.

Прибор имеет токовый выход и оснащен интерфейсом RS485.

Жидкокристаллический дисплей позволяет одновременно просматривать до трех измеряемых параметров. Термогигрометры HygroPro выпускаются для применения во взрывоопасных зонах и имеют маркировку взрывозащиты 0ЕхiaПСТ4GaХ.

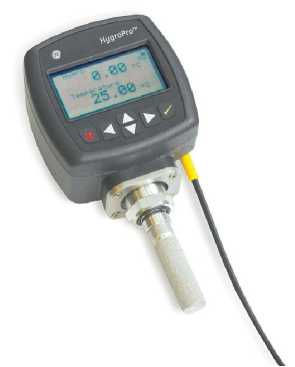

Рис. 1. Фотография внешнего вида термогигрометра HygroPro.

Программное обеспечение

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - средний.

Влияние программного обеспечения термогигрометров учтено при нормировании метрологических характеристик.

Диапазон измерений температуры точки росы влаги, °С Пределы допускаемого значения абсолютной погрешности по каналу температуры точки росы влаги, °С, в диапазонах: от минус 65 °С до плюс 20 °С от минус 80 °С до минус 65 °С

Диапазон показаний температуры газа, °С

Диапазон измерений температуры газа, °С

Пределы допускаемого значения абсолютной погрешности по каналу температуры газа, °С

Выходной сигнал:

Максимальное рабочее давление, МПа

Диаметр установочной резьбы зонда, мм, не более Потребляемая мощность, Вт, не более

Габаритные размеры, мм, не более

Масса, кг, не более

Условия эксплуатации:

- диапазон температуры окружающего воздуха, °С

- диапазон атмосферного давления, кПа

- диапазон относительной влажности, %

- напряжение питания, В

- срок службы, лет, не менее

Знак утверждения типа наносится на титульный лист технического паспорта прибора и на прибор в виде наклейки

Комплект поставки определяется заказом и отражается в спецификации.

Основной комплект включает:

- термогигрометр;

- комплект эксплуатационных документов;

- методика поверки.

Сведения о методиках (методах) измерений приведены в документе "Руководство по эксплуатации. Термогигрометры HygroPro".

ГОСТ 8.547-2009 "ГСИ. Государственная поверочная схема для средств измерений влажности газов"

ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры. Техническая документация фирмы-изготовителя "GE Sensing ЕМЕА", Ирландия

Фирма «Baker Hughes EMEA Unlimited Company», Ирландия

Адрес: Sensing House, Shannon Free Zone East, Shannon, Co. Clare, Ireland

Фирма "GE Sensing EMEA", США

Адрес: 1100 Technology Park Drive, Billerica, MA 01821, USA

Федеральное государственное унитарное предприятие "Всероссийский   научно

исследовательский институт метрологической службы" (ФГУП "ВНИИМС")

Адрес: 119361, г. Москва, ул. Озерная, д.46

Тел./факс: (495)437-55-77/437-56-66

E- mail: office@vniims.ru, www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
