Номер по Госреестру СИ: 61327-15
61327-15 Машины испытательные
(GOTECH)
Назначение средства измерений:
Машины испытательные GOTECH (далее - машины) предназначены для измерений силы и перемещения при проведении механических испытаний образцов пластмасс, металлов и других материалов в режиме растяжения.
Внешний вид.
Машины испытательные
Рисунок № 1
Внешний вид.
Машины испытательные
Рисунок № 2
Внешний вид.
Машины испытательные
Рисунок № 3
Внешний вид.
Машины испытательные
Рисунок № 4
Внешний вид.
Машины испытательные
Рисунок № 5
Внешний вид.
Машины испытательные
Рисунок № 6
Программное обеспечение
Программное обеспечение предназначено для управления режимами работы, обработки измерительной информации и вывода результатов на монитор компьютера и печать.
Идентификационные данные программного обеспечения приведены в таблице 1
Таблица 1
Идентификационные данные (признаки) |
Значение |
Наименование ПО |
U62 |
Идентификационное наименование ПО |
U62 |
Номер версии ПО |
Ver. 20110816-0 (не ниже) |
Уровень защиты ПО - средний, в соответствии с Р 50.2.077 - 2014
Знак утверждения типа
Знак утверждения типананосится на лицевую сторону рамы в виде наклейки и на руководство по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийизложены в руководстве по эксплуатации «Машины испытательные GOTECH. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам испытательным GOTECH
1. ГОСТ Р 8.663-2009 ГСИ. Государственная поверочная схема для средств измерений силы.
2. Техническая документация Gotech Testing Machines Inc., Тайвань
Поверка
Поверкаосуществляется по документу ТИнТ-172/1-2015 «Машины испытательные GOTECH.
Методика поверки», утверждённой ГЦИ СИ ООО «ТестИнТех» 27 апреля 2015 года.
Основные средства поверки:
- динамометры 2-го разряда по ГОСТ 8.640-2014, погрешность ±0,12%;
Изготовитель
Gotech Testing Machines Inc., Тайвань, No.28, 24TH ROAD,
TAICHUNG INDUSTRY PARK, TAICHUNG CITY, TAIWAN, R.O.C
Заявитель
ООО «ЮДжиЭнЛаб»,
119019, Москва, Филипповский пер., д. 18
Испытательный центр
ГЦИ СИ ООО «ТестИнТех»
123308, г. Москва, ул. Мневники, д.1
Тел./факс: +7(499)944-40-40
Принцип действия машин заключается в измерении величины силы, прилагаемой к образцу, и соответствующей этой силе величины удлинения образца.
Конструктивно машины состоят из основания, одной или двух колонн, верхнего и нижнего захватов, силового электрического привода, датчика силы, экстензометра, блока управления и обработки результатов.
Испытуемый образец закрепляется в захватах. Верхний подвижный захват установлен через датчик силы на траверсе, приводимой в движение силовым электроприводом. Экстензометр установлен на отдельной направляющей. Сигналы с датчика силы и экстензометра поступают в блок управления и обработки. Блок управления и обработки производит обработку данных, отображает результаты измерений и выполняет управление режимами работы.
Машины выпускаются двух моделей: AI, GT.
Машины модели AI выпускаются в четырёх модификациях, а машины модели GT в семи модификациях, отличающиеся наибольшими пределами измерений силы и габаритными размерами.

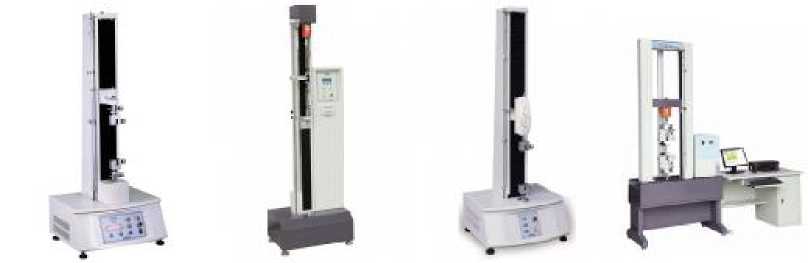

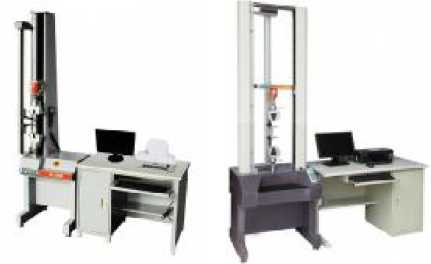

Общий вид машин представлен на рисунках 1 и 2 .
AI 7000 -M
AI-3000 S AI -7000-S
Рис. 1. Общий вид машин AI
AI 7000-LA
GT 7001-SE
GT 7001-AEP GT 7001-SEG GT TCS -2000
GT 7010 EP
GT 7010 D2E-P
Рис. 2. Общий вид машин GT
Основные метрологические характеристики машин приведены в таблицах 2,3
Таблица 2
Наименование параметра |
Машины испытательные GOTECH модель GT , модификации | |||||
GT- TCS- 2000 |
GT- 7001-SE |
GT-7001- SEG |
GT-7010-AE, GT-7010-AEP |
GT-7010-D2E-P |
GT- 7010-EP | |
Наибольший предел измерений силы, кН |
20 |
1 |
0,5 |
2 |
5 |
2 |
Диапазон перемещения траверсы, мм |
0-1100 |
0-400 |
0-400 |
0-1000 |
0-1100 |
0-1000 |
Таблица 3
Наименование параметра |
Машины испытательные GOTECH модель AI, модификации | |||
AI-3000 |
AI-7000 S |
AI-7000 M |
AI-7000 LA | |
Наибольший предел измерений силы, кН |
5 |
5 |
20 |
1000 |
Диапазон перемещения траверсы, мм |
0^1100 |
0^1100 |
0^1100 |
0^1300 |
Пределы допускаемой погрешности измерения силы, % ± 0,5
Условия эксплуатации:
- напряжение питания, В 230±10%
- частота, Гц 50±1
-
- диапазон рабочих температур, °C: от плюс 15 до плюс 35.
-
- относительная влажность воздуха в рабочем диапазоне температур, %: от 45 до 80.
Габаритные размеры и масса машин приведены в таблице 4.
Таблица 4
Модификация |
Высота, мм, не более |
Ширина, мм, не более |
Глубина, мм, не более |
Масса, кг, не более |
GT- TCS-2000 |
2500 |
1110 |
460 |
400 |
GT-7001-SE |
1270 |
400 |
450 |
40 |
GT-7001-SEG |
1270 |
400 |
450 |
40 |
GT-7010-AE |
1800 |
560 |
360 |
100 |
GT-7010-AEP |
1800 |
560 |
360 |
100 |
GT-7010-D2E-P |
1900 |
550 |
350 |
100 |
GT-7010-EP |
1800 |
560 |
360 |
110 |
AI-3000 |
1900 |
700 |
500 |
95 |
AI-7000 S |
2340 |
1000 |
700 |
160 |
AI-7000 M |
2340 |
1000 |
700 |
180 |
AI-7000LA |
3200 |
1420 |
1100 |
2500 |
