Счетчики Милур 306 являются измерительными приборами, построенными по принципу учета информации, получаемой с импульсных выходов измерительной микросхемы. Конструктивно счетчик состоит из корпуса (основания корпуса, крышки корпуса, крышек клеммной колодки и модемного отсека), клеммной колодки, узла печатного.

В качестве датчиков напряжения используются резистивные делители, включенные в параллельные цепи счетчика. В качестве датчиков тока используются токовые трансформаторы, включенные последовательно в фазные цепи тока.

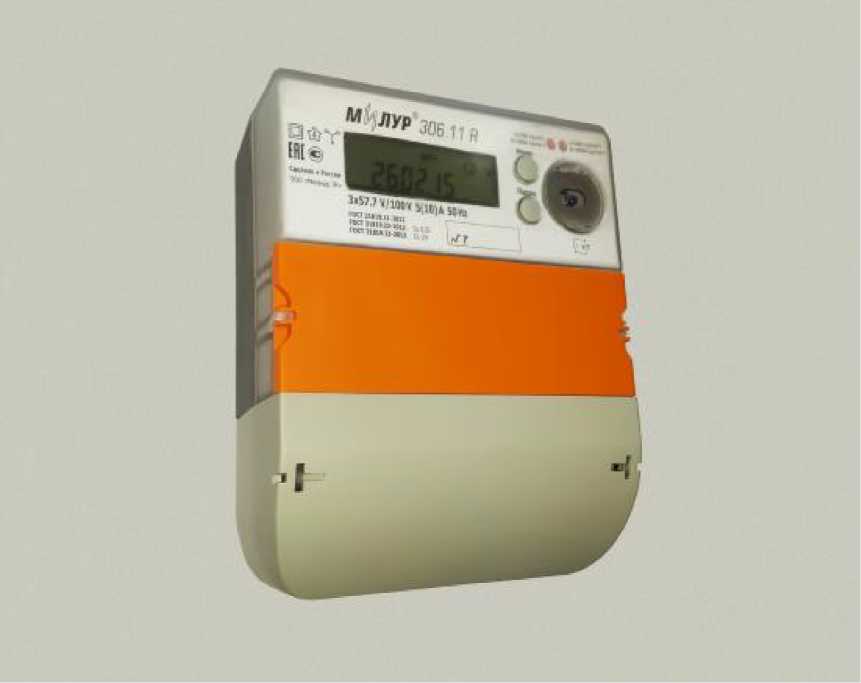

Внешний вид счетчика Милур 306 с закрытыми крышками приведен на рисунке 1.

Рисунок 1 - Внешний вид счетчика

• 1 Функциональные возможности

Счетчики обеспечивают:

- многотарифный (до восьми) учет потребленной активной и реактивной энергии;

- ведение журналов событий;

- ведение массива профиля мощности нагрузки с программируемым временем интегрирования;

- хранение значения потребленной электроэнергии на начало месяца в течение года;

- управление нагрузкой посредством формирования сигнала управления на конфигурируемом испытательном выходе или посредством встроенного реле.

Счетчики имеют интерфейсы связи и могут применяться как автономно, так и в составе автоматизированных систем контроля и учета электроэнергии (АИИС КУЭ) с заранее установленной программой и возможностью установки (коррекции) временных и сезонных тарифов.

Счетчики предназначены для установки и эксплуатации внутри закрытых помещений.

Диапазон рабочих температур применения от минус 40 до плюс 70 °С.

• 2 Принцип действия

Принцип действия счетчиков построен на учете информации, получаемой с импульсных выходов измерительной микросхемы. Управление всеми функциональными узлами счетчика осуществляется высокопроизводительным микроконтроллером (МК), который реализует управляющие алгоритмы в соответствии со специализированной программой, помещенной в его внутреннюю память. Управление узлами производится через аппаратнопрограммные интерфейсы, реализованные на портах ввода/вывода МК.

Измерительная часть счетчиков выполнена на основе специализированного микроконтроллера - измерителя электрической энергии К1986ВЕ21У.

• 3 Варианты исполнения

В модельный ряд счетчиков входят модификации, отличающиеся:

- классом точности;

- током базовым (номинальным), максимальным;

- постоянной счетчика;

- вариантом подключения к сети (непосредственного подключения или включаемых через трансформатор);

- наличием интерфейсов разного типа

- наличием или отсутствием встроенного реле отключения нагрузки.

Модификации счетчиков приведены в таблице 1.

Таблица 1

• 4 Устройство индикации

Счетчики имеют в качестве счётного механизма жидкокристаллические индикаторы (ЖКИ), осуществляющие индикацию:

- потребления активной и реактивной энергии по установленным (до восьми) тарифам;

- суммарной активной и реактивной энергии по всем тарифам;

- номера действующего тарифа;

- даты и времени;

- сетевого адреса счетчика;

- версии программного обеспечения;

- идентификатора метрологического части программного обеспечения. Дополнительных параметров, справочно:

- текущей активной мощности по каждой фазе и суммарного значения;

Лист № 4 Всего листов 9 - текущей реактивной мощности по каждой фазе и суммарного значения;

- текущей полной мощности по каждой фазе и суммарного значения;

- напряжения и тока по каждой фазе;

- коэффициента мощности;

- напряжения встроенной батареи;

- частоты. Счетчики имеют кнопки для управления режимами индикации.

• 5 Тарификация, архивы учтенной энергии и журналы событий Счетчики должны обеспечивать регистрацию, хранение в энергонезависимой памяти и считывание:

- значения учтенной активной и реактивной энергии нарастающим итогом с момента изготовления по всем тарифам;

- значения учтенной активной и реактивной энергии на начало каждого месяца по всем тарифам в течение двенадцати месяцев;

- значения учтенной активной и реактивной электроэнергии, а также максимальной активной и реактивной мощности получасовых срезов мощности за последние 123 суток;

- времени включения/отключения питания;

- времени и даты открытия крышек клеммной колодки или модемного отсека;

- времени и даты закрытия крышек модемного отсека и клеммной колодки;

- тарифного расписания;

- версии ПО;

- идентификатора метрологической части ПО;

- модели счетчика;

- времени и даты начала и окончания воздействия магнитным полем.

Счётчики должны иметь возможность записи тарифного расписания, текущего времени, числа, месяца, года, лимитов электроэнергии и мощности, разрешения/запрета автоматического перехода с "летнего" времени на "зимнее" и с "зимнего" на "летнее".

Счетчики должны обеспечивать возможность считывания:

- мгновенного значения активной мощности нагрузки (справочное значение);

- мгновенного значения реактивной мощности нагрузки (справочное значение);

- мгновенного значения полной мощности нагрузки (справочное значение);

- мгновенного значения действующего фазного напряжения в В (справочное значение);

- мгновенного значения действующего фазного тока в А (справочное значение);

- частоты сети (справочное значение);

- коэффициента мощности (справочное значение);

- текущего тарифа;

- напряжения батареи резервного питания (справочное значение);

- текущего времени и текущей даты.

• 6 Интерфейсы связи Счетчики, независимо от модификации, имеют оптический интерфейс (оптопорт), физические и электрические параметры которого соответствуют ГОСТ IEC 611067-2011 и RS-485, наличие других интерфейсов определяется модификацией в соответствии с табл. 1.

В счетчиках с интерфейсом RS-485 обеспечивается работа на скоростях до 9600 бод посредством ПО «Конфигуратор счетчика Милур» через стандартный преобразователь интерфейсов USB/RS-485 ПИ-2.

Обмен данными со счетчиками со встроенными модулями интерфейсов PLC, ZigBee, производится также посредством ПО «Конфигуратор счетчика Милур» через преобразователь интерфейсов «Милур IC» ТСКЯ.468369.500.

Счетчики со встроенным модулем GSM обеспечивают обмен данными через стандартный GSM-коммуникатор.

Лист № 5 Всего листов 9

Счётчики c PLC-модемом обеспечивают передачу данных по низковольтным электрическим сетям общего назначения и соответствуют требованиям ГОСТ Р 51317.3.8-99, ГОСТ 30804.3.8-2002.

Счётчики с ZigBee-модемом работают на частотах, выделенных по решению

ГКРЧ №-7-20-03-001 от 07.05.2007 для устройств малого радиуса действия с выходной мощностью передатчика, не требующей разрешения ГКРЧ на использование радиочастотных каналов.

Счетчики с GSM-модемом обеспечивают обмен данными в сети подвижной радиотелефонной связи стандарта GSM900/1800 в режиме пакетной передачи.

Доступ к параметрам и данным со стороны интерфейсов связи защищен паролями на чтение, программирование и управление нагрузкой по команде оператора.

• 7 Защита от несанкционированного доступа

Для защиты от несанкционированного доступа в счетчике предусмотрена установка пломб ОТК предприятия - изготовителя и организации, осуществляющей поверку счетчика.

После установки на объект счетчик должен пломбироваться пломбами обслуживающей организации.

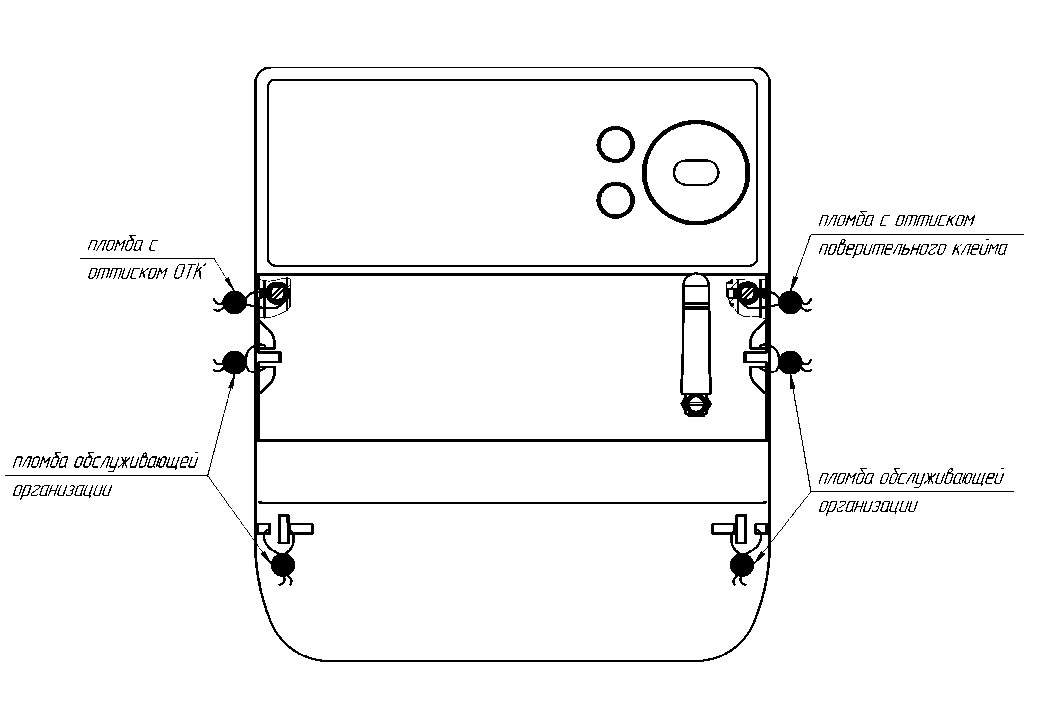

Схема пломбирования счетчиков приведена на рисунке 2.

Рисунок 2 - Схема пломбирования счетчика

Кроме механического пломбирования в счетчике предусмотрено электронное пломбирование крышки модемного отсека и клеммной крышки. Электронные пломбы работают как во включенном, так и в выключенном состоянии счетчика. При этом факт и время вскрытия крышек фиксируется в соответствующих журналах событий, без возможности инициализации журналов

Лист № 6 Всего листов 9

Таблица 4

Основные метрологические и технические характеристики приведены в таблице 3.

Таблица 3
