Номер по Госреестру СИ: 61273-15
61273-15 Хроматографы жидкостные
(Nexera-i, Prominence-i)
Назначение средства измерений:
Хроматографы жидкостные Nexera-i, Prominence-i (далее - хроматографы) предназначены для количественного химического анализа органических и неорганических веществ.
Внешний вид.
Хроматографы жидкостные
Рисунок № 1
Внешний вид.
Хроматографы жидкостные
Рисунок № 2
Программное обеспечение
Идентификационные данные программного обеспечения хроматографов жидкостных Nexera-i, Prominence-i. приведены в таблицах 1, 2.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Setup.exe |
Номер версии (идентификационный номер ПО) |
Ver. 5.71 SP1 |
Цифровой идентификатор ПО |
04140252aeeec25e3a2aa2 03591a8d4a961c372f29eb |
Другие идентификационные данные (если имеются) |
- |
Таблица 2
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
LSSAnalysis.exe |
Номер версии (идентификационный номер ПО) |
Ver. 5.73 SP1 |
Цифровой идентификатор ПО |
0C673B0902E1700493D4 B3CD1E5C6C0B7DD49CD4 |
Другие идентификационные данные (если имеются) |
- |
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - средний.
Программное обеспечение не влияет на метрологические характеристики хроматографов жидкостных Nexera-i, Prominence-i.
Знак утверждения типа
Знак утверждения типананосится на лицевую панель прибора и техническую документацию в виде штампа.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Наименование методик |
Кем аттестована |
Свидетельство об аттестации МВИ |
Регистрационный код МВИ |
Биологически активные добавки, премиксы, корма, комбикорма, комбикормовое сырье. Методика выполнения измерений массовой доли водорастворимых витаминов методом высокоэффективной жидкостной хроматографии. |
ФГУП "ВНИИМ им. Д. И. Менделеева" |
№ 242/31-08 от 23.11.2004 г. |
ФР.1.31.2015.20206 |
Корма, комбикорма, комбикормовое сырье. Методика выполнения измерений массовой доли аминокислот методом высокоэффективной жидкостной хроматографии. |
ФГУП "ВНИИМ им. Д. И. Менделеева" |
№ 242/40-07от 23.11.2004 г. |
ФР.1.31.2015.20207 |
Биологически активные добавки, премиксы, корма, комбикорма, комбикормовое сырье. Методика выполнения измерений массовой доли жирорастворимых витаминов методом высокоэффективной жидкостной хроматографии. |
ФГУП "ВНИИМ им. Д. И. Менделеева" |
№ 242/121-08 от 29.12.2008 г |
ФР.1.31.2015.20208 |
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к хроматографам жидкостным Nexera-i, Prominence-iТехническая документация фирмы-изготовителя "SHIMADZU CORPORATION", Япония.
Поверка
Поверкаосуществляется по документу МП 61273-15"Хроматографы жидкостные Nexera-i, Prominence-i. Методика поверки", утвержденному ФГУП "ВНИИМС" 12 мая 2015 г.
При поверке применяют:
-
- ГСО 8749-2006 состава антрацена в ацетонитриле,
-
- ГСО 7346-96 состава фенола,
-
- МСО 0389:2002 состава водного раствора глюкозы.
Заявитель
Фирма "Shimadzu Europa GmbH", Германия.
Адрес:Albert-Hahn-Strasse 6-10, D-47269 Duisburg F.R.G.
Испытательный центр
Федеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт метрологической службы" (ФГУП " ВНИИМС")
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77/437-56-66
E-mail: office@vniims.ru, адрес в Интернет: www.vniims.ru
Хроматографы жидкостные Nexera-i, Prominence-i представляют собой компактные, высокопроизводительные моноблочные приборы.
Хроматографы модели Prominence-i выпускаются в трех модификациях: LC-2030 со спектрофотометрическим детектором, LC-2030C со спектрофотометрическим детектором и возможностью охлаждения образцов, LC-2030C 3D с диодно-матричным детектором и возможностью охлаждения образцов.
Хроматографы модели Nexera-i выпускаются в двух модификациях: LC-2040C со спектрофотометрическим детектором и возможностью охлаждения образцов, LC-2040C 3D с диодно-матричным детектором и возможностью охлаждения образцов.
Все модели хроматографов оснащены встроенным детектором, четырехкомпонентным градиентным насосом низкого давления, дегазатором, автодозатором, термостатом колонок и контроллером. При помощи дополнительной оптической платы хроматографы могут дополнительно оснащаться дифференциальным рефрактометрическим детектором RID-20A и спектрофлуо-риметрическими детекторами RF-20А/20Аxs. Дополнительная плата аналого-цифрового преобразователя позволяет комплектовать хроматографы электрохимическими детекторами Decade Elite и Decade Lite. В хроматографах минимальное время инжекции сокращено до 14 секунд (при определенных условиях). В хроматографах Nexera-i, Prominence-i предусмотрено использование для анализа до 336 виал, вместимостью 1 мл каждая или до 4 титрационных микропланшетов, вмещающих до 1536 проб.
В дополнение к термостатируемым проточным ячейкам детектора в хроматографах Nex-era-i, Prominence-i используется технология контроля температуры оптических систем детектора (технология ТС-optics), которая позволяет повысить чувствительность анализа и воспроизводимость результатов, что дает возможность определять следовые количества веществ даже при значительных колебаниях окружающей температуры.
Функция автопромывки, реализованная путем связи насоса с автосамплером, позволяет подвижной фазе поступать и обновляться автоматически без необходимости ручной промывки. По окончании анализа прибор, после автоматической смены подвижной фазы и промывки линий, может быть переведен в спящий режим.
Унифицированный графический интерфейс и программное обеспечение позволяет управлять жидкостными хроматографами, осуществлять дистанционный контроль работы системы и обрабатывать результаты анализа.
Работа в сети поддерживается соединением через ETHERNET, что позволяет удаленно проверять состояние анализа или ход процессов в реальном времени при помощи смартфона.
Предусмотрено автоматическое определение шума, дрейфа и точности установки длины волны детектора, а также точности задания градиента насосом.

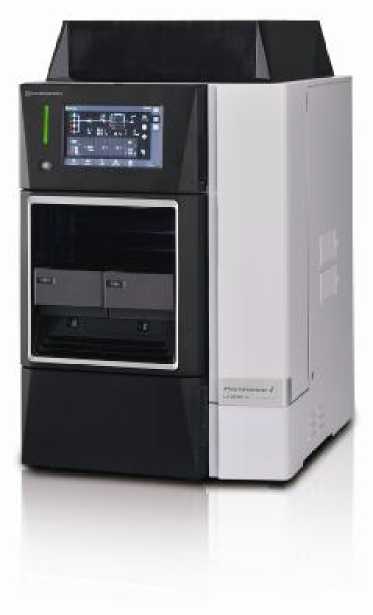

Рис.2 Фотография общего вида хроматографа жидкостного Prominence-i.

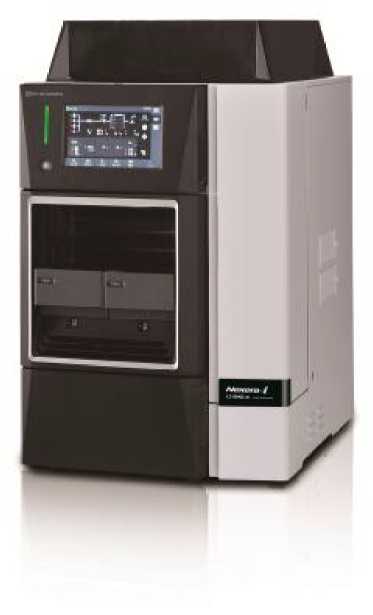

Рис.1 Фотография общего вида хроматографа жидкостного Nexera-i.
Хроматографы жидкостные Nexera-i LC-2040C, LC-2040C 3D.
Хроматографы жидкостные Prominence-i LC-2030C 3D, LC-2030C, LC-2030.
Рефрактометрический детектор RID 20A.
Электрохимические детекторы Decade Elite, Decade Lite.
Спектрофлуориметрические детекторы RF-20A/20Axs.
Клапаны FCV-11AL, FCV-11ALS, FCV-14AH, FCV-34AH.
Программное обеспечение LabSolution.
Комплект ЗИП.
Руководство по эксплуатации (на русском языке).
Методика поверки.
Встроенные детекторы спектрофотометрические LC-2030, LC-2030C, LC-2040C и диодноматричные LC-2030C 3D, LC-2040C 3D
Диапазон длин волны, нм
- LC-2030, LC-2030C, LC-2040C от 190 до 700
- LC-2030C 3D, LC-2040C 3D от 190 до 800
Уровень флуктуационных шумов нулевого сигнала (250 нм, пост. времени 2
с, вода 1 мл/мин, станд. ячейка), е.о.п., не более
-
- LC-2040C 3D 7Д10-4
Дрейф нулевого сигнала (250 нм, пост. времени 2 с, вода, 1 мл/мин), е.о.п./ч,
не более
-
- LC-2030C 3D
Предел допускаемого значения относительного среднего квадратичного отклонения выходного сигнала при автоматическом дозировании 10 мкл контрольного раствора кофеина (10 мг/дм3)
Пределы допускаемого значения относительного изменения выходного сигнала за 8 часов непрерывной работы при автоматическом дозировании, %
Предел детектирования по кофеину, г/см3 3 •IO-10
Габаритные размеры, мм, не более 410х500х605
Масса, кг, не более:
Prominence-i
Рефрактометрический детектор RID-20A
Диапазон измерений, ед.рефр. (от 0,01 до 500) 10-6
Уровень флуктуационных шумов нулевого сигнала, ед. рефр., не более
(вода, пост.времени 3 с, температура окружающей среды 25 °С)
Дрейф нулевого сигнала, ед. рефр./ч, не более
Предел допускаемого значения относительного среднего квадратично
го отклонения выходного сигнала при автоматическом дозировании 10
мкл контрольного раствора глюкозы (90 мг/дм3) или антрацена (100 мг/дм3), %:
Пределы допускаемого значения относительного изменения выходного сигнала за 8 часов непрерывной работы при автоматическом дозировании, %:
Предел детектирования по глюкозе, г/см3
Предел детектирования по антрацену, г/см3
Потребляемая мощность, В-А
Масса, кг, ее более
Габаритные размеры, мм, не более
Электрохимические детекторы Decade Elite, Decade Lite
Режим постоянного тока (DC mode):
от 1040-12 до 240-4
-
- диапазон измерений, А
-
- уровень флуктуационных шумов нулевого сигнала, А, не более (имитатор кюветы, Ес+800 мВ, диапазон 100 10-12 А, температура 35 °С)
Режим пульсации (Pulse mode):
-
- диапазон измерений, А
-
- время пульсаций, с
Режим сканирования (Scan mode):
от
-
- диапазон измерений, А
-
- скорость сканирования, мВ/с
Предел допускаемого значения относительного среднего квадратичного отклонения выходного сигнала, %:
-
- по площади и высоте пиков
-
- по времени удерживания
Пределы допускаемого значения относительного изменения выходного сигнала за 8 часов непрерывной работы при автоматическом дозировании, %:
-
- по площади (высоте) пиков
Предел детектирования по фенолу, г/см3
Потребляемая мощность, В-А
Масса, кг, ее более
Габаритные размеры, мм, не более
Спектрофлуориметрические детекторы RF-20A/20Axs
Диапазон длины волны, нм
Предел допускаемого значения относительного среднего квадратичного отклонения выходного сигнала при автоматическом дозировании 20 мкл контрольного раствора антрацена при выпуске из производства (в условиях эксплуатации) %:
-
- по площади и высоте пика
-
- по времени удерживания
Пределы допускаемого значения относительного изменения выходного сигнала за 8 часов непрерывной работы при автоматическом дозировании, %
-
- по площади (высоте) пиков
Отношение сигнал/шум для Рамановского спектра дистиллированной воды (Лвозб=350 нм, постоянная времени 2 с)
-
- RF-20A
-
- RF-20Axs
Потребляемая мощность, В-А
Масса, кг, ее более:
-
- RF-20A
-
- RF-20Axs
Габаритные размеры, мм, не более
2-10-6
3-10 -6
150
12 260х140х420
240-12
1040-9 до 240-4
от 1 до 100
± 5
540-10
260
14,3
440х220х430
от 200 до 650
2
0,5
600
1000
400
16
18
260х210х420
от 1040-9 до 240-4 (от 100 до 2000Н0-3
Условия эксплуатации:
от 4 до 35 от 20 до 85 110/230
-
- температура окружающей среды, °С
-
- относительная влажность,%
-
- электрическое питание, В
