Номер по Госреестру СИ: 60576-15
60576-15 Хромато-масс-спектрометры газовые
(GCMS-TQ8030 и GCMS-TQ8040)
Назначение средства измерений:
Хромато-масс-спектрометры газовые моделей GCMS-TQ8030 и GCMS-TQ8040 предназначены для измерения содержания органических и неорганических веществ в различных средах в соответствии с аттестованными и стандартизованными методиками (методами) измерений.

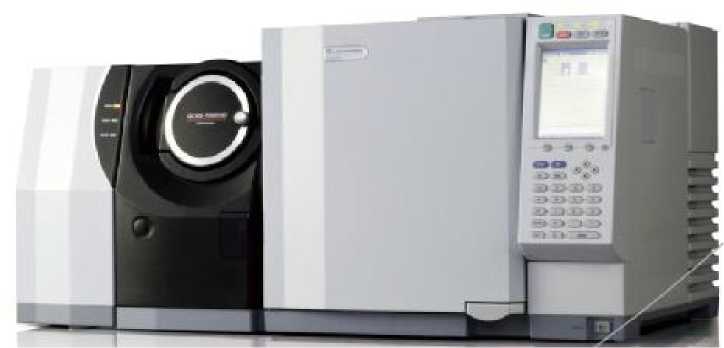

Внешний вид.
Хромато-масс-спектрометры газовые
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 06.05.2020
Номер записи - 151464
ID в реестре СИ - 373864
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Хромато-масс-спектрометр газовый модели GCMS-TQ8040, Нет данных, модель GCMS-TQ8040, мод.GCMS-TQ8040 исп.EI, мод. GCMS-TQ8040 исп. EL, GCMS-TQ8040 модель GCMS-TQ8040, GCMS-TQ8040 исполнение EI, GCMS-TQ8040, GCMS-TQ8030 и GCMS-TQ8040,
Производитель
Изготовитель - Фирма "Shimadzu Corporation", Япония; Фирма "Shimadzu USA Manufacturing Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 32
Выдано извещений - 0
Кол-во периодических поверок - 22
Кол-во средств измерений - 14
Кол-во владельцев - 10
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№534 от 2015.05.06 Об утверждении типа СИ (ГР 60513-15 - 24803-15)
Наличие аналогов СИ: Хромато-масс-спектрометры газовые (GCMS-TQ8030 и GCMS-TQ8040)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Shimadzu Corporation", Япония; Фирма "Shimadzu USA Manufacturing Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
60576-15 06.05.2020 |
Хромато-масс-спектрометры газовые, GCMS-TQ8030 и GCMS-TQ8040 Фирма "Shimadzu Corporation", Япония; Фирма "Shimadzu USA Manufacturing Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
61273-15 11.08.2021 |
Хроматографы жидкостные, Nexera-i, Prominence-i Фирма "Shimadzu Corporation", Япония; Фирма "Shimadzu USA Manufacturing Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
61373-15 21.08.2025 |
Спектрофотометры, UV-1280, UV-3600 Plus Фирма "Shimadzu Corporation", Япония; Фирма "Shimadzu USA Manufacturing Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Самара - крупный город в Среднем Поволжье России, является центром Поволжского экономического района и Самарской области, образует муниципальное образование городской округ Самара.
Население - 1 170 910 чел. (2016), девятый по численности населения город в России. В пределах агломерации проживает более 2,7 млн человек (третья по величине в России).
Расположен на левом возвышенном берегу Волги напротив Самарской Луки, при впадении в нее реки Самара (отсюда и название города).
Крупный экономический, транспортный, научный, образовательный и культурный центр. Основные отрасли промышленности: машиностроение, нефтепереработка и пищевая промышленность.
Самара была основана в 1586 году как сторожевая крепость. С 1935 по 1991 год город назывался Куйбышев, в честь советского партийного и государственного деятеля Валериана Владимировича Куйбышева. В Самаре находится самая длинная набережная реки в России и самое высокое здание железнодорожного вокзала в Европе. Кроме того, площадь Куйбышева является самой большой площадью в Европе.
Отчет "Анализ рынка поверки в Самаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Хромато-масс-спектрометры газовые (GCMS-TQ8030 и GCMS-TQ8040)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 4 | 0 | 3 | 0 | 2 | 0 | 2 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "АМУРСКИЙ ЦСМ" (RA.RU.311498) | РСТ | 5 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 4 | 0 | 1 | 0 | 4 | 0 | 1 | ||
| ФБУ "АРХАНГЕЛЬСКИЙ ЦСМ" (RA.RU.311492) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФГУП «УНИИМ» (01.00258-2011) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Хромато-масс-спектрометры газовые (GCMS-TQ8030 и GCMS-TQ8040)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Архангельский ЦСМ Архангельская область |
5608 | 6620 |
|
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
7518 | 6620 |
|
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
8698 | 6620 |
|
ФБУ ЦСМ Татарстан Республика Татарстан |
4657 | 6620 |
Программное обеспечение
Хромато-масс-спектрометры оснащен работающим в среде Windows внешним программным обеспечением GCMSsolution Ver. 4.01 и выше, предназначенным для настройки режимов управления прибором; сбора данных и программной обработки данных с клавиатуры компьютера; программной обработки хроматографического сигнала с автоматическим выделением пиков и аппроксимацией базовой линии; расчета концентрации компонентов, а также ряда параметров хроматографических пиков с выводом результатов в виде отчета на экран, принтер или в файл; сохранения исходной информации на носителях различного типа с целью повторного воспроизведения и обработки результатов; групповой обработки серий хроматограмм.
Идентификационные данные программного обеспечения GCMSsolution версий 4.01 и 4.2 и приведены в таблицах 1,2
Таблица 1
|
Наименование ПО |
GCsolution |
|
Идентификационное наименование ПО |
GCMSANAL.EXE |
|
Номер версии (идентификационный номер) ПО |
Ver. 4.01 |
|
Цифровой идентификатор ПО* |
04 10 5f c2 8f 54 ef 85 b9 01 df 12 55 59 b5 2e fl 80 |
|
Алгоритм вычисления цифрового идентификатора ПО |
md5 |
Таблица 2
|
Наименование ПО |
GCMSsolution |
|
Идентификационное наименование ПО |
GCMSANAL.EXE |
|
Номер версии (идентификационный номер) ПО |
Ver. 4.2 |
|
Цифровой идентификатор ПО* |
9D 61 83 45 09 70 D6 AB 18 EF 35 80 41 CE DA 44 |
|
Алгоритм вычисления цифрового идентификатора ПО |
md5 |
Программные продукты полностью удовлетворяют требованиям, предъявляемым при работе в соответствии со стандартами GMP/GLP и ISO. Защита программного обеспечения от непреднамеренных и преднамеренных изменений осуществляется при помощи программного кода доступа. Уровень защиты ПО от несанкционированного доступа - «средний» согласно Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист Руководства по эксплуатации методом компьютерной печати и на лицевую панель прибора в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетод измерений изложен в руководстве по эксплуатации.
Методики измерений приведены, например, в следующих стандартах:
ГОСТ Р 54032-2010 «Продукты пищевые, корма, продовольственное сырье. Метод определения содержания бета-адреностимуляторов с помощью газовой хроматографии с масс-спектрометрическим детектором»
ГОСТ Р ИСО 14624-3-2010 «Системы космические. Безопасность и совместимость материалов. Часть 3. Определение отходящих газов из материалов и смонтированных изделий»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к Хромато-масс-спектрометру газовому модели GCMS-TQ8030 или GCMS-TQ8040Техническая документация «Shimadzu corporation», Япония.
Поверка
Поверкаосуществляется по документу МП 203-170-2014 «Хромато-масс-спектрометр газовый моделей GCMS-TQ8030 и GCMS-TQ8040. Методике поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» в мае 2014 года.
Средства поверки: стандартные образцы состава гексахлорбензола ГСО 9106-2008
Заявитель
ООО «Аналит Продактс»
Адрес: 199106, г. Санкт-Петербург, В.О., 26-линия, д. 15, кор. 2, лит. А.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева»
Адрес: 190005, Россия, Санкт-Петербург, Московский проспект, д. 19.
Принцип действия хромато-масс-спектрометра моделей GCMS-TQ8030 и GCMS-TQ8040 основан на введении пробы исследуемых объектов через инжектор хроматографа и хроматографическую колонку в масс-спектрометр. Источник ионов масс-спектрометра работает в режиме электронного удара, а также в режимах положительной и отрицательной химической ионизации. Разделение ионов осуществляется квадрупольными масс-фильтрами Q1 и Q3, диссоциация ионов происходит в ячейке столкновений UFsweeper, детектирование - вторичным электронным умножителем с обращённым динодом. Детектирование может быть проведено в режимах сканирования по полному ионному току на первом квадруполе (Q1 Scan), сканирования по полному
ионному току на третьем квадруполе (Q3 Scan), сканирования ионов-продуктов (product ion scan), сканирования ионов-предшественников (precursor ion scan), регистрации потерь нейтральных частиц (neutral loss scan), селективного ионного детектирования на первом квадруполе (Q1 SIM), селективного ионного детектирования на третьем квадруполе (Q3 SIM), мониторинга множественных реакций (MRM) и одновременного анализа Scan/MRM или SIM/MRM (FASST). Хромато-масс-спектрометр модели GCMS-TQ8040 Имеет возможность автоматически устанавливать оптимальное время регистрации каждого целевого соединения, соответствующее времени выхода его элюирования их колонки (Smart MRM). В хромато-масс-спектрометре модели GCMS-TQ8040 между камерой ионизации и филаментом установлен специальный экран и увеличено расстояние между ними, что снижает влияние электрического потенциала филамента на электрическое поле внутри камеры ионизации. Экран также блокирует поток инфракрасного излучения от филамента и тем самым способствует отсутствию температурных градиентов внутри камеры ионизации.
Хромато-масс-спектрометр представляет собой настольную многоцелевую автоматизированную систему, состоящую из газового хроматографа модели GC-2010Plus, квадрупольного масс-спектрометра, форвакуумного насоса, персонального компьютера, специализированного программного обеспечения и дополнительных аксессуаров.
Приборы выпускаются в двух исполнениях:
-
- модель EI - с ионизацией в режиме электронного удара;
-
- модель NCI - с ионизацией в режиме электронного удара, положительной и отрицательной химической ионизацией.
Управление хромато-масс-спектрометром GCMS-TQ8030 осуществляется от персонального компьютера с использованием компьютерных программ GCMSSolution Software Ver. 4.01 и выше.
Управление хромато-масс-спектрометром GCMS-TQ8040 осуществляется от персонального компьютера с использованием компьютерных программ GCMSSolution Software Ver. 4.2 и выше.
Общий вид хромато-масс-спектрометра приведен на рисунке 1.
Рис.1. Внешний вид Хромато-масс-спектрометра моделей GCMS-TQ8030 и GCMS-TQ8040
Хромато-масс-спектрометр газовый модели GCMS-TQ8030 или GCMS-TQ8040
Комплект эксплуатационной документации
Методика поверки МП 203-170-2014
Основные метрологические и технические характеристики хромато-масс-спектрометров газовых приведены в таблице 3.
Метрологические характеристики не зависят от типа и версии программного обеспечения и определяются техническими особенностями.
Таблица 3.
|
Наименование характеристики |
Значение характеристики | |
|
GCMS-TQ8030 |
GCMS-TQ8040 | |
|
Диапазон массовых чисел, а.е.м. |
10 - 1090 |
10 - 1090 |
|
Отношение сигнал/шум, не менее 1) в режиме электронного удара EI - Scan m/z 272 для 1 пг ОФН |
600 |
600 |
|
- MRM m/z 272 -222 для 100 фг ОФН |
3000 |
4000 |
|
- MRM m/z 283,8 -213,8 для 100 пг ГХБ 2) в режиме положительной химической |
1000 |
1000 |
|
ионизации РС1 - MRM m/z 193-110 для 100фг бензофенон D10 |
150 |
200 |
|
3) в режиме отрицательной ионизации NCI - SIM m/z 272 для 10 фг ОФН, газ-реагент СН4 |
400 |
400 |
|
Предел детектирования 100фг ОФН MRM m/z 272 -222, n=8: |
<16 фг |
<12 фг |
|
Разрешающая способность, а.е.м |
<от 0.5 до 3.0 (FWHM) |
<0.5 до 3.0 (FWHM) |
|
Максимальная скорость сканирования, а.е.м./с |
20000 |
20000 |
|
Нестабильность шкалы масс в течение 48 ч работы, а.е.м., не более |
0,1 |
0,1 |
|
Диапазон температур источника ионов, °С |
140-300 |
140-300 |
|
Энергия ионизации, эВ |
10-200 |
10-200 |
|
Ток эмиссии, мкА |
5-250 |
5-250 |
|
Потребляемая мощность, кВт, не более |
3,6 |
3,6 |
|
Питания от сети переменного тока, В |
220+15-10 |
220+15-10 |
|
Масса, кг |
100 |
100 |
|
Г абаритные размеры, мм |
940x440x880 |
940x440x880 |
|
Средний срок службы, лет |
10 |
10 |
|
Условия эксплуатации: o -диапазон температур окружающей среды, C |
18 - 28 |
18 - 28 |
|
-диапазон относительной влажности, % |
40 - 70 |
40 - 70 |
|
-диапазон атмосферного давления, кПа |
84 -107 |
84 -107 |
|
Примечание: ОФН - ортофторнафталин; ГХ |
Б - гексахлорбензол; |
бензофенон D10 - |
дейтерированный бензофенон; М-масса иона по которому определяют разрешающую способность. FWHM-метод измерения разрешающей способности: измеряется полная
Приложение к свидетельству №___________ Лист № 4
об утверждении типа средства измерений Всего листов 5
ширина пика на середине высоты; метрологические характеристики, нормированные по ОФН, являются демонстрационными и подтверждаются только при испытаниях в целях утверждения типа
