Номер по Госреестру СИ: 61062-15
61062-15 Машины трехкоординатные измерительные
(Daisy, ML, MGH)
Назначение средства измерений:
Машины трехкоординатные измерительные серий Daisy, ML, MGH (далее КИМ) предназначены для измерений геометрических размеров и формы деталей сложной формы.
Внешний вид.
Машины трехкоординатные измерительные
Рисунок № 1
Программное обеспечение
КИМ серий Daisy, ML, MGH оснащены программным обеспечением PowerInspect. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Идентификационное наименование ПО |
Номер версии (идентификационный номер ПО) |
Цифровой идентификатор ПО |
Другие идентификационные данные (если имеются) |
PowerInspect |
PI 20xx.SP1 |
Электронный ключ |
- |
Средства для программирования или изменения метрологически значимых функций отсутствуют.
Главной защитой ПО является программный ключ. HASP (программа, направленная на борьбу с нарушением авторских прав (на компьютерное пиратство) использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), что позволяет предотвратить неавторизованное использование ПО.
Защита программного обеспечения PowerInspect соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосят на специальную табличку на задней панели КИМ методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационных документах.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам трехкоординатным измерительным серий Daisy, ML, MGH
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 140-9 .. .50 м и длин волн в диапазоне 0,2 ... 50 мкм
Техническая документация фирмы - изготовителя.
Поверка
Поверкаосуществляется по МИ 2569-99 «Машины координатно-измерительные портального типа. Методика поверки».
Основные средства поверки: меры длины концевые 3-го разряда по ГОСТ Р 8.763-2011.
Допускается применять аналогичные средства поверки, не приведенные в перечне, но обеспечивающие определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма Xi'an High-Tech AEH Industrial Metrology Co., Ltd, Китай
No.22, District C, No.69, Jin Ye RD. New District
Xi'an High-Tech Development Zone, Xi'an, Shaanxi Province, P.R. China
Тел.: 86-29-81881109-850
Факс: 86-29-81881087
E-mail: market@china-aeh.com
Заявитель
ООО «Делкам-Урал»
ИНН 6670020959
620131, Россия, Свердловская обл., г. Екатеринбург, ул. Металлургов, 16 Б
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437 55-77, факс: (495) 437-56-66
E-mail: office@vniims.ru
Машины трехкоординатные измерительные серий Daisy и ML выпускаются двух модификаций (Daisy и Daisy-HA и ML и ML-HA) соответственно, отличающиеся метрологическими характеристиками, и КИМ MGH одной модификации. У модели Daisy от 6 до 8 типоразмеров (в зависимости от модификации), у модели ML и MGH по 4 типоразмера, отличающихся друг от друга диапазоном измерений и точностными характеристиками.
Конструкции машин Daisy и ML- портальные с гранитным неподвижным измерительным столом. Три направляющие КИМ образуют декартову базовую систему координат, в которой расположена трехмерная щуповая головка. Подшипники на воздушной подушке позволяют обеспечить плавные перемещения по всем трем осям с высокой точностью. КИМ имеют высокоскоростные системы постоянного тока привода валов по осям Х и Y, которые минимизируют люфты и позволяют увеличить скорость и точность позиционирования машины. Конструкция портала КИМ серии Daisy представляет собой консоль в виде треугольной балки, что повышает жесткость портала и обеспечивает низкое положение центра тяжести (рис. 1 а). Конструкция КИМ серии ML представляет собой неподвижные спаренные опоры вдоль осей Y, по которым перемещается горизонтальная траверса, несущая суппорт с измерительной головкой (рис. 1 б). Направляющие по оси Х имеют форму ласточкина хвоста, что обеспечивает малые геометрические погрешности и стабильность результатов измерений.
Конструктивно машины серии MGH (рис. 1 в) отличаются от КИМ серий Daisy и ML перемещающимся столом и неподвижным порталом, что обеспечивает более высокую точность при минимальной вибрации в заданном измеряемом пространстве.
Ручной режим управления КИМ осуществляется при помощи джойстика. Автоматический режим измерений реализуется от компьютерной станции. Щуп с триггерным датчиком, касаясь точек измеряемой поверхности детали, измеряет их координаты. По измеренным координатам определяется форма, взаимное расположение, геометрия детали. Результаты измерений представляются графически в виде протокола произвольной формы, также возможно произвести статистическую обработку результатов измерений.
а б в

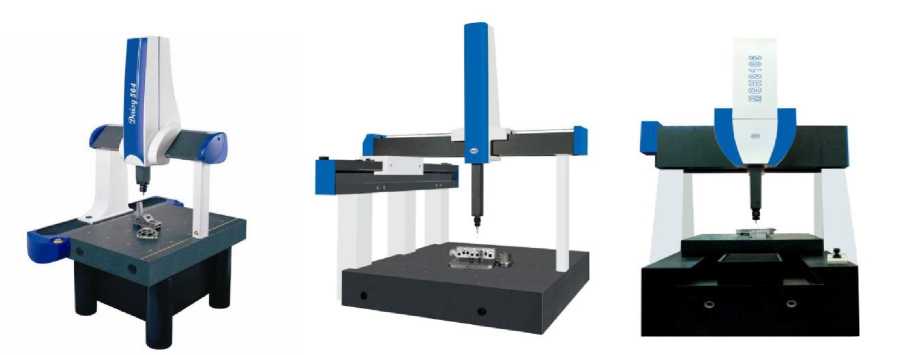

Рисунок 1 - Общий вид КИМ серий Daisy (а), ML (б), MGH (в)
В комплект поставки машины входит:
Таблица 7
Трехкоординатная измерительная машина |
1 шт. |
Персональный компьютер, монитор, мышь, клавиатура |
1 комп. |
Принтер |
1 шт. |
Компьютерный стол |
1 шт. |
Эталонная сфера |
1 шт. |
Измерительная головка |
1 комп. |
CD с программным обеспечением версия PowerInspect |
1 комп. |
Руководство по эксплуатации |
1 шт. |
Таблица 2 - Серия Daisy
Модификация КИМ |
Daisy | ||||||||
Типоразмеры |
564 |
686 |
8106 |
1012 8 |
10158 |
10208 |
121510 |
12Y10 | |
Координатные перемещения по осям, мм |
X |
500 |
600 |
800 |
1000 |
1000 |
1000 |
1200 |
1200 |
Y |
600 |
800 |
1000 |
1200 |
1500 |
2000 |
1500 |
Y* | |
Z |
400 |
600 |
600 |
800 |
800 |
800 |
1000 |
1000 | |
Тип головки |
Renis |
haw PH10, MH20i ручные | |||||||
Разрешение, мкм |
0,5 | ||||||||
Пределы допускаемой абсолютной объемной погрешности, MPEE, ±, мкм (L-измеряемая длина в мм), мкм |
2,2+ L/300 |
2,4+ L/300 |
2,5+ L/300 |
2,9+ L/300 |
2,9+ L/300 |
2,9+ L/300 |
3,6+ L/300 |
3,6+ L/300 | |
Пределы допускаемой абсолютной погрешности касания, мкм |
±2,2 |
±2,4 |
±2,5 |
±2,9 |
±2,9 |
±2,9 |
±3,6 |
±3,6 | |
Допустимая масса детали, кг |
500 |
800 |
1000 |
1500 |
1800 |
2000 |
2200 |
2200 | |
Масса, не более, кг |
700 |
1200 |
1500 |
1850 |
2800 |
3200 |
3600 |
4100 | |
Габаритные размеры, не более, мм -длина; -ширина; -высота |
1050 |
1309 |
1509 |
1847 |
1847 |
1847 |
2047 |
2047 | |
1410 |
1840 |
2040 |
2380 |
2680 |
2680 |
2850 |
Y* | ||
2220 |
2710 |
2710 |
3215 |
3215 |
3215 |
3615 |
3615 |
Примечание: * - диапазон с шагом 500 мм
Таблица 3 - Серия Daisy-HA
Модификация КИМ |
Daisy-HA | ||||||
Типоразмеры |
564 |
686 |
8106 |
10128 |
10158 |
10208 | |
Координатные перемещения по осям, мм |
X |
500 |
600 |
800 |
1000 |
1000 |
1000 |
Y |
600 |
800 |
1000 |
1200 |
1500 |
2000 | |
Z |
400 |
600 |
600 |
800 |
800 |
800 | |
Тип головки |
Renishaw PH1 |
0, MH20i ручные | |||||
Разрешение, мкм |
0,5; 0,1 | ||||||
Пределы допускаемой абсолютной объемной погрешности, MPEE, ±, мкм (L-измеряемая длина в мм) |
1,3+ L/300 |
1,5+ L/300 |
1,7+ L/300 |
О о гп 33 + гч ГЧ |
О о гп 33 + гч ГЧ* |
О о гп 33 + гч ГЧ* | |
Пределы допускаемой абсолютной погрешности касания, мкм |
±1,3 |
±1,5 |
±1,7 |
±2,2 |
±2,2 |
±2,2 | |
Допустимая масса детали, кг |
500 |
800 |
1000 |
1500 |
1800 |
2000 | |
Масса, не более, кг |
700 |
1200 |
1500 |
1850 |
2800 |
3200 | |
Габаритные размеры, не более, мм -длина; -ширина; -высота |
1050 |
1309 |
1509 |
1847 |
1847 |
1847 | |
1410 |
1840 |
2040 |
2380 |
2680 |
2680 | ||
2220 |
2710 |
2710 |
3215 |
3215 |
3215 |
Таблица 4 - Серия ML
Модификация КИМ |
ML |
ML-HA | |||||||
Типоразмеры |
121510 |
152010 |
122512 |
153512 |
121510 |
152010 |
122512 |
153512 | |
Координатные |
X |
1200 |
1500 |
1200 |
1500 |
1200 |
1500 |
1200 |
1500 |
перемещения по |
Y |
1500 |
2000 |
2500 |
3500 |
1500 |
2000 |
2500 |
3500 |
осям, мм |
Z |
1000 |
1000 |
1200 |
1200 |
1000 |
1000 |
1200 |
1200 |
Щуп |
TP20 |
TP200, SP25 | |||||||
Разрешение, мкм |
0,5; |
0,1 | |||||||
Пределы допускаемой абсолютной объемной погрешности, MPEE, ±, мкм (L-измеряемая длина в |
3,0+L/250 |
3,6+L/200 |
3,9+L/200 |
О о СЧ 33 + гч ’тГ |
2,3+L/330 |
2,5+L/330 |
2,8+L/300 |
3,0+L/300 | |
мм) | |||||||||
Пределы допускаемой абсолютной погрешности |
±3,8 |
±4,5 |
±4,8 |
±5,0 |
±2,3 |
±2,5 |
±2,8 |
±3,0 | |
касания, мкм | |||||||||
Допустимый вес детали, кг |
1600 |
2400 |
1600 |
2400 | |||||
Габаритные размеры, более, мм |
не | ||||||||
-длина; |
2398 |
2698 |
2398 |
2698 |
2398 |
2698 |
2398 |
2698 | |
-ширина; |
2550 |
3050 |
3550 |
4550 |
2550 |
3050 |
3550 |
4550 | |
-высота |
3639 |
3639 |
4039 |
4039 |
3639 |
3639 |
4039 |
4039 |
Таблица 5 - Серия MGH
Модификация КИМ |
MGH | ||||
Типоразмеры |
786 |
8106 |
10128 |
121510 | |
X |
700 |
800 |
1000 |
1200 | |
Координатные перемещения по осям, мм |
Y |
800 |
1000 |
1200 |
1500 |
Z |
600 |
600 |
800 |
1000 | |
ЩУп |
PH10T, TP200 | ||||
Разрешение, мкм |
0,1 | ||||
Пределы допускаемой абсолютной объемной погрешности, MPEE, ±, мкм (L-измеряемая длина в мм) |
1,2+L/400 |
1,2+L/350 |
1,5+L/350 |
1,8+L/350 | |
Пределы допускаемой абсолютной погрешности |
±1,5 |
±1,5 |
±1,8 |
±2,0 | |
касания, мкм | |||||
Допустимая масса детали, кг |
500 |
700 | |||
Масса, кг |
4850 |
5000 |
6500 |
7500 | |
Габаритные размеры, не более, мм | |||||
-длина |
2220 |
2420 |
2620 |
2920 | |
-ширина |
1580 |
1680 |
1900 |
2150 | |
-высота |
3127 |
3127 |
3560 |
4000 |
Таблица 6
Давление воздуха, МРа |
0,55 |
Допустимая влажность воздуха, % |
от 40 до 70 |
Напряжение, В |
220 В±10%, |
Частота, Гц |
От 50 до 60 |
Нормальная область значений температуры, °C Температурные градиенты, при которых обеспечиваются заявленные погрешности |
От +18 до + 22, 0,5 °С/ч, 2 °С/день, 0,5 °С/м |
