Номер по Госреестру СИ: 60971-15
60971-15 Машины испытательные универсальные
(Inspekt, Inspekt Table blue и Inspekt Table)
Назначение средства измерений:
Машины испытательные универсальные серий Inspekt, Inspekt Table blue и Inspekt Table (далее - машины) предназначены для измерений силы при испытаниях на растяжение, сжатие и изгиб.

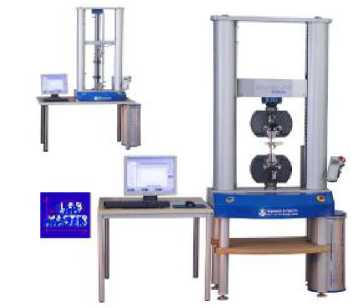

Внешний вид.
Машины испытательные универсальные
Рисунок № 1

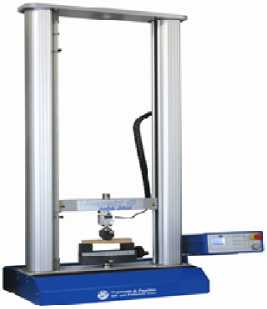

Внешний вид.
Машины испытательные универсальные
Рисунок № 2

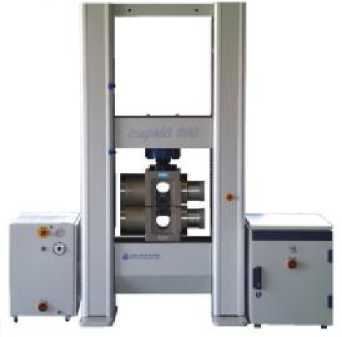

Внешний вид.
Машины испытательные универсальные
Рисунок № 3
Программное обеспечение
Программное обеспечение разработано специально для машин испытательных универсальных Inspekt, Inspekt Table, Inspekt Table blue и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
Таблица 1 - Идентификационные данные программного обеспечения:
Идентификационное наименование ПО |
LabMaster |
Номер версии (идентификационный номер ПО), не ниже |
2.0 |
Цифровой идентификатор ПО |
EF245735T |
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Программное обеспечение защищено от несанкционированного доступа ключом аппаратной защиты. Программное обеспечение соответствует уровню «Высокий» в соответствии с Р 50.2.077 - 2014.
Знак утверждения типа
Знак утверждения типа наносится на раму машин методом наклеивания и на титульный лист руководства по эксплуатации типографским способом.Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодика измерений приведена в документе: «Машины испытательные универсальные Inspekt. Руководство по эксплуатации», «Машины испытательные универсальные Inspekt Table blue. Руководство по эксплуатации», «Машины испытательные универсальные Inspekt Table. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам испытательным универсальным серий Inspekt, Inspekt Table blue и Inspekt Table
-
1 ГОСТ Р 8.640-2014 «ГСИ. Государственная поверочная схема для средств измерений силы».
-
2 ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне (140-9....50) м и длин волн в диапазоне (0,2....50) мкм».
-
3 ГОСТ 28840-90 «Машина для испытаний материалов на растяжение, сжатие и изгиб. Общие технические условия».
-
4 Техническая документация «Hegewald&Peschke MeB und Pruftechnik GmbH», Германия.
Поверка
Поверкаосуществляется в соответствии с документом МП АПМ 14-15 «Машины испытательные универсальные Inspekt, Inspekt Table blue, Inspekt Table, Inspekt Н, Inspekt Н-F. Методика поверки», утверждённым ООО «Автопрогресс-М» в апреле 2015 г.
Перечень основного оборудования необходимого для поверки:
-
- динамометры 2-го разряда по ГОСТ Р 8.640-2014;
-
- измерители длины цифровые фирмы «HEIDENHAIN» (Госреестр № 51172-12);
-
- штангенрейсмас ШР-1500-0,02 (Госреестр № 54814-13).
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«Hegewald&Peschke MeB und Pruftechnik GmbH», Германия
Am Grundchen 1, D 01683 , Nossen, Deutchland, Germany
Тел./факс: + 49 35242 445-0/ + 49 35242 445-111
E-mail: info@Hegewald-Peschke.de
Лист № 8 Всего листов 8
Заявитель
Общество с ограниченной ответственностью «ЭНЕРГО АВАНГАРД»
(ООО «ЭНЕРГО АВАНГАРД»), г. Москва ИНН 7715977260
127106, г. Москва, ул. Гостиничная, д.3
Тел./факс: +7 (495) 482-06-74
E-mail: sales@eavangard.ru
Испытательный центр
ООО «Автопрогресс-М» 123308, г. Москва, ул. Мневники, д. 3 корп. 1
Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0
E-mail: info@autoprogress-m.ru
Принцип действия машин основан на измерениях электрических сигналов, возникающих в тензорезисторном датчике под действием усилий сжатия или растяжения (изгибающих усилий), прикладываемых к испытываемому образцу и датчику и изменяющихся пропорционально этим усилиям.
При проведении измерений испытываемый образец размещают между двумя захватами, один из которых подвижен и закреплен на подвижной траверсе, а другой - жёстко закреплен на неподвижной траверсе или на основании рамы машины. Перемещение подвижной траверсы вызывает действие на образец силы сжатия или растяжения (изгибающих усилий) и, как следствие, его деформацию вплоть до полного разрушения или растяжения до заданной длины.
Конструктивно машины выполнены в виде рамы, имеющей верхнее и нижнее основания, соединенные вертикальными направляющими колоннами, на которых установлены одна подвижная и одна неподвижная траверсы. На траверсах неподвижно закреплены захваты для образцов, причем один из захватов крепится на траверсе через тензорезисторный силоизмерительный датчик. Подвижная траверса перемещается с помощью электрического привода. В конструкцию машин входит встроенный или выносной блок цифрового контроллера, в который входят блок управления и блок обработки измерительной информации. Персональный компьютер (ПК) служит для управления режимами работы машин, обработки и хранения измерительной информации, отображения процессов управления и значений измеряемых величин.
Кроме силоизмерительного канала все модификации машин могут комплектоваться устройствами с датчиками измерений перемещения - тензометрами или датчиками деформации. Данные, поступающие с канала измерений перемещений или деформации, отображаются на экране ПК.
Машины по заказу потребителя могут быть укомплектованы термо- или криокамерами, а также захватами с электро- или гидроприводом.
Выпускаемые модификации машин испытательных универсальных Inspekt, Inspekt Table, Inspekt Table blue различаются конструктивным исполнением и рабочим диапазоном измерений силы.
Общий вид машин испытательных универсальных Inspekt, Inspekt Table, Inspekt Table blue представлен на рисунках 1 - 3.
Рисунок 2 - Общий вид машин испытательных универсальных Inspekt
Рисунок 1 - Общий вид машин испытательных универсальных Inspekt Table
Рисунок 3 - Общий вид машин испытательных универсальных Inspekt Table blue
Таблица 5 -
Наименование |
Количество, шт |
Машина универсальная испытательная |
1 шт. |
Персональный компьютер типа IBM/PC |
1 шт. |
Комплект кабелей соединительных |
1 шт. |
Захваты |
1 пара |
Термо-/ криокамера |
По заказу |
Захваты с электро- или гидроприводом |
По заказу |
Датчик деформации |
По заказу |
Руководство по эксплуатации |
1 |
Методика поверки МП АПМ 14-15 |
1 |
Таблица 2 - машин испытательных универсальных Inspekt
Модификация |
Inspekt |
Inspekt |
Inspekt |
Inspekt |
Inspekt |
Inspekt |
Inspekt |
Inspekt |
Inspekt |
Inspekt |
Inspekt |
Inspekt |
Inspekt |
100 |
150 |
200 |
250 |
300 |
400 |
500 |
600 |
1000 |
1200 |
1500 |
2000 |
2500 | |
Диапазон измере- |
0,4 - |
0,6 - |
0,8 - |
1,0 - |
1,2 - |
1,6 - |
2,0 - |
2,4 - |
4,0 - |
4,8 - |
6,0 - |
8,0 - |
10,0 - |
ний силы, кН |
100 |
150 |
200 |
250 |
300 |
400 |
500 |
600 |
1000 |
1200 |
1500 |
2000 |
2500 |
Пределы допускаемой относительной погрешности измерений силы, % |
±1 (0,51)) | ||||||||||||
Скорость переме- |
0,01 - |
0,01 - |
0,01 - |
0,01 - |
0,01 - |
0,01 - |
0,01 - |
0,01 - |
0,01 - |
0,01 - |
0,01 - |
0,02 - |
0,02 - |
щения подвижной траверсы, мм/мин |
1000 |
500 |
600 |
450 |
500 |
250 |
250 |
300 |
200 |
250 |
250 |
250 |
250 |
Пределы допускаемой относительной погрешности задания скорости перемещения подвижной траверсы, % |
±0,5 | ||||||||||||
Диапазон измере- | |||||||||||||
ний перемещения |
±(0 - 1100)2) |
±(0 - 1480) |
2) | ||||||||||
подвижной тра- | |||||||||||||
версы, мм | |||||||||||||
Пределы допускаемой относительной погрешности измерений перемещения под- |
±1 (0,51)) | ||||||||||||
вижной траверсы, % | |||||||||||||
Диапазон измерений деформации, |
0 - 1000 | ||||||||||||
мм |
Продолжение таблицы 2
Модификация |
Inspekt |
Inspekt |
Inspekt |
Inspekt |
Inspekt |
Inspekt |
Inspekt |
Inspekt |
Inspekt |
Inspekt |
Inspekt |
Inspekt |
Inspekt | |
100 |
150 |
200 |
250 |
300 |
400 |
500 |
600 |
1000 |
1200 |
1500 |
2000 |
2500 | ||
Пределы допускаемой абсолют- | ||||||||||||||
ной погрешности измерений дефор- |
±1,5 | |||||||||||||
мации в диапазоне | ||||||||||||||
(0 - 0,3) мм, мкм | ||||||||||||||
Пределы допус- | ||||||||||||||
каемой относи- | ||||||||||||||
тельной погрешности измерений |
±1 (0,51)) | |||||||||||||
деформации свыше 0,3 мм, % | ||||||||||||||
Электропитание: - напряжение, В |
400 | |||||||||||||
- частота, Гц |
50 / 60 | |||||||||||||
Мощность, кВт |
4,00 |
4,00 |
4,00 |
4,00 |
7,50 |
7,50 |
7,50 |
7,50 |
12,00 |
12,00 |
16,00 |
18,00 |
25,00 | |
Габаритные размеры |
1080 х |
1080 х |
1080 х |
1080 х |
1250 х |
1250 х |
1250 х |
1250 х |
1440 х |
1650 х |
1930 х |
2550 х |
1800 х | |
(Ширина х Длина х |
700 х |
700 х |
700 х |
700 х |
900 х |
900 х |
900 х |
900 х |
900 х |
1250 х |
1170 х |
1000 х |
1100 х | |
Высота), мм |
2150 |
2150 |
2150 |
2150 |
2150 |
2150 |
2150 |
2150 |
2450 |
3100 |
3160 |
3800 |
3300 | |
Масса, кг |
1050 |
1150 |
1250 |
1400 |
2050 |
2050 |
2200 |
2500 |
6500 |
7500 |
8500 |
13000 |
10000 | |
Рабочий диапазон температур, °С |
от плюс 5 до плюс 40 | |||||||||||||
Влажность, %, не более |
от 20 до |
80 | ||||||||||||
1) - в зависимости от |
модификации силоизмерительного датчика, тензометра или датчика деформации; | |||||||||||||
2) - в зависимости от |
модификации тензометра диапазон измерений перемещений подвижной траверсы может быть увеличен |
Таблица 3 - машин испытательных универсальных Inspekt table blue
Модификация |
Inspekt table blue 5 |
Inspekt table blue 10 |
Inspekt table blue 20 |
Диапазон измерений силы, кН |
0,02 - 5 |
0,04 - 10 |
0,08 - 20 |
Пределы допускаемой относительной погрешности измерений силы, % |
±1 (0,51}) |
Продолжение таблицы 3
Модификация |
Inspekt table blue |
Inspekt table blue |
Inspekt table blue |
5 |
10 |
20 | |
Скорость перемещения подвижной траверсы, мм/мин |
0,01 - 1000 |
0,01 - 500 |
0,01 - 250 |
Пределы допускаемой относительной погрешности задания скорости перемещения подвижной траверсы, % |
±0,5 | ||
Диапазон измерений перемещения подвижной траверсы, мм |
±(0 - 1100)2) | ||
Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы, % |
±1 (0,51)) | ||
Диапазон измерений деформации, мм |
0 - 1000 | ||
Пределы допускаемой абсолютной погрешности измерений деформации в диапазоне (0 - 0,3) мм, мкм |
±1,5 | ||
Пределы допускаемой относительной погрешности измерений деформации свыше 0,3 мм, % |
±1 (0,51)) | ||
Электропитание: - напряжение, В |
230 | ||
- частота, Гц |
50/60 | ||
Габаритные размеры (Ширина х Длина х Высота), мм |
685 х 550 х 1420 |
685 х 550 х 1420 |
685 х 550 х 1420 |
Масса, кг |
100 |
100 |
130 |
Рабочий диапазон температур, °С |
от плюс 5 до плюс z |
10 | |
Влажность, %, не более |
от 20 до 80 | ||
1) - в зависимости от модификации силоизмерительного датчика, тензометра или датчика деформации; | |||
- в зависимости от модификации тензометра диапазон измерений перемещений подвижной траверсы может быть увеличен |
Таблица 4 - машин испытательных универсальных Inspe |
kt table | |||||
Модификация |
Inspekt table 5 |
Inspekt table 10 |
Inspekt table 20 |
Inspekt table 50 |
Inspekt table 100 |
Inspekt table 250 |
Диапазон измерений силы, кН |
0,02 - 5 |
0,04 - 10 |
0,08 - 20 |
0,2 - 50 |
0,4 - 100 |
1,2 - 250 |
Пределы допускаемой относительной погрешности измерений силы,% |
±1 (0,51)) | |||||
Скорость перемещения подвижной траверсы, мм/мин |
0,01 - 2000 |
0,01 - 1200 |
0,001 - 600 |
0,001 - 700 |
0,01 - 350 |
0,01 - 150 |
Пределы допускаемой относительной погрешности задания скорости перемещения подвижной траверсы, % |
±0,5 | |||||
Диапазон измерений перемещения подвижной траверсы, мм |
±(0 - 1100)2) |
Продолжение таблицы 4
Модификация |
Inspekt table 5 |
Inspekt table 10 |
Inspekt table 20 |
Inspekt table 50 |
Inspekt table 100 |
Inspekt table 250 |
Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы, % |
±1(0,51)) | |||||
Диапазон измерений деформации, мм |
0 - 1000 | |||||
Пределы допускаемой абсолютной погрешности измерений деформации в диапазоне (0 - 0,3) мм, мкм |
±1,5 | |||||
Пределы допускаемой относительной погрешности измерений деформации свыше 0,3 мм, % |
±1 (0,51)) | |||||
Электропитание:
|
115 / 230 50 / 60 | |||||
Габаритные размеры (Ширина х Длина х Высота), мм |
685 х 550 х 1420 |
880 х 670 х 1580 |
880 х 670 х 2250 | |||
Масса, кг |
100 |
100 |
130 |
200 |
500 |
600 |
Рабочий диапазон температур, °С |
от плюс 5 до плюс 40 | |||||
Влажность, %, не более
|
от 20 до 80 тчика, тензометра или датчика деформации; мерений перемещений подвижной траверсы может быть увеличен |
Лист № 7 Всего листов 8
