№764 от 16.06.2016
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 1608
О внесении изменений в описание типа на машины испытательные универсальные Inspekt, Inspekt Table blue и Inspekt Table
министкгетво ПРОМЫШЛКИНОСТИ итоггоили
РОССИЙСКОЙ мдодции
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстаадарт)
ПРИКАЗ16 июня 2016 г. 764
____________ №.______
Москва
О внесении изменений в описание типа на машины испытательные универсальные Inspekt, Ins ре kt Table blue и Inspekt Table
Во исполнение приказа Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», зарегистрированного в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940, в связи с обращением ООО «ЭНЕРГО АВАНГАРД» от 28 марта 2016 г. № 620 приказываю:
-
1. Внести изменения в описание типа на машины испытательные универсальные Inspekt, Inspekt Table blue и Inspekt Table, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 60971-15, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
Федерального агентства
С.С. Голубев
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «16» июня 2016 г. № 764
Изменения в описание типа на машины испытательные универсальные Inspekt, Inspekt Table, Inspekt Table blue
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Машины испытательные универсальные Inspekt, Inspekt Table, Inspekt Table blue
Назначение средства измеренийМашины испытательные универсальные Inspekt, Inspekt Table, Inspekt Table blue (далее - машины) предназначены для измерений силы при испытаниях на растяжение, сжатие и изгиб.
Описание средства измеренийПринцип действия машин основан на измерениях электрических сигналов, возникающих в тензорезисторном датчике под действием усилий сжатия или растяжения (изгибающих усилий), прикладываемых к испытываемому образцу и датчику и изменяющихся пропорционально этим усилиям.
При проведении измерений испытываемый образец размещают между двумя захватами, один из которых подвижен и закреплен на подвижной траверсе, а другой - жёстко закреплен на неподвижной траверсе или на основании рамы машины. Перемещение подвижной траверсы вызывает действие на образец силы сжатия или растяжения (изгибающих усилий) и, как следствие, его деформацию вплоть до полного разрушения или растяжения до заданной длины.
Конструктивно машины выполнены в виде рамы, имеющей верхнее и нижнее основания, соединенные вертикальными направляющими колоннами, на которых установлены одна подвижная и одна неподвижная траверсы. На траверсах неподвижно закреплены захваты для образцов, причем один из захватов крепится на траверсе через тензорезисторный силоизмерительный датчик. Подвижная траверса перемещается с помощью электрического привода. В конструкцию машин входит встроенный или выносной блок цифрового контроллера, в который входят блок управления и блок обработки измерительной информации. Персональный компьютер (ПК) служит для управления режимами работы машин, обработки и хранения измерительной информации, отображения процессов управления и значений измеряемых величин.
Кроме силоизмерительного канала все модификации машин могут комплектоваться устройствами с датчиками измерений перемещения - тензометрами или датчиками деформации. Данные, поступающие с канала измерений перемещений или деформации, отображаются на экране ПК.
Машины по заказу потребителя могут быть укомплектованы термо- или криокамерами, а также захватами с электро- или гидроприводом.
Выпускаемые модификации машин испытательных универсальных Inspekt, Inspekt Table, Inspekt Table blue различаются конструктивным исполнением и рабочим диапазоном измерений силы.
Общий вид машин испытательных Table blue представлен на рисунках 1-3.
универсальных Inspekt, Inspekt Table, Inspekt

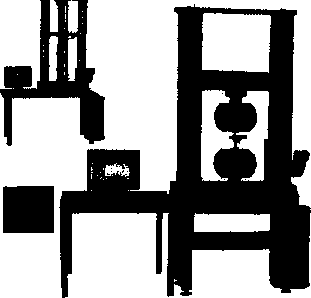

Рисунок 2. - Общий вид машин испытательных универсальных Inspekt
Рисунок 1. - Общий вид машин испытательных универсальных Inspekt Table

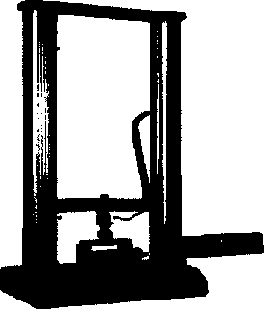

Рисунок 3. - Общий вид машин испытательных универсальных Inspekt Table blue
Программное обеспечениедля машин испытательных служит для управления их и отображения результатов
Программное обеспечение разработано специально универсальных Inspekt, Inspekt Table, Inspekt Table blue и функциональными возможностями, а также для обработки измерений.
Таблица 1. - Идентификационные данные программного обеспечения:
|
Идентификационное наименование ПО |
LabMaster |
|
Номер версии (идентификационный номер ПО), не ниже |
2.0 |
|
Цифровой идентификатор ПО |
EF245735T |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Программное обеспечение защищено от несанкционированного доступа ключом аппаратной защиты. Программное обеспечение соответствует уровню «Высокий» в соответствии с Р 50.2.077 - 2014.
Метрологические и технические характеристики
Таблица 2. - Метрологические и технические характеристики машин испытательных универсальных Inspekt
|
Модификация |
Inspekt 100 |
Inspekt 150 |
Inspekt 200 |
Inspekt 250 |
Inspekt 300 |
Inspekt 400 |
Inspekt 500 |
Inspekt 600 |
Inspekt 1000 |
Inspekt 1200 |
Inspekt 1500 |
Inspekt 2000 |
Inspekt 2500 |
|
Диапазон измерений силы, кН |
0,4- 100 |
0,6- 150 |
0,8- 200 |
1,0 - 250 |
1,2- 300 |
1,6 - 400 |
2,0- 500 |
2,4- 600 |
4,0- 1000 |
4,8- 1200 |
6,0-1500 |
8,0- 2000 |
10,0-2500 |
|
Пределы допускаемой относительной погрешности измерений силы, % |
±1 (0,5*>) | ||||||||||||
|
Скорость перемещения подвижной траверсы, мм/мин |
0,01 -1000 |
0,01 - 500 |
0,01 - 600 |
0,01 - 450 |
0,01 - 500 |
0,01 - 250 |
0,01 - 250 |
0,01 - 300 |
0,01 - 200 |
0,01 - 250 |
0,01 - 250 |
0,02- 250 |
0,02- 250 |
|
Пределы допускаемой относительной погрешности задания скорости перемещения подвижной траверсы, % |
±0,5 | ||||||||||||
|
Диапазон измерений перемещения подвижной траверсы, мм |
±(0- И00)2) |
±(0- 1480)2’ | |||||||||||
|
Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы, % |
±1 (0,5 |
|
Диапазон измерений деформации, мм |
0-1000 |
Продолжение таблицы 2.
|
Пределы допускаемой абсолютной погрешности измерений деформации в диапазоне (0 - 0,3) мм, мкм |
±1,5 |
|
Пределы допускаемой относительной погрешности измерений деформации свыше 0,3 мм, % |
±1 (0,5») |
|
Электропитание:
|
400 50/60 |
|
Мощность, кВт |
4,00 4,00 4,00 4,00 7,50 7,50 7,50 7,50 12,00 12,00 16,00 18,00 25,00 |
|
Габаритные размеры (Ширина х Длина х Высота), мм |
1080 х 700 х 2150 |
1080 х 700 х 2150 |
1080 х 700 х 2150 |
1080 х 700 х 2150 |
1250 х 900 х 2150 |
1250 х 900 х 2150 |
1250 х 900 х 2150 |
1250 х 900 х 2150 |
1440 х 900 х 2450 |
1650 х 1250 х 3100 |
1930 х 1170 х 3160 |
2550 х 1000 х 3800 |
1800 х 1100 х 3300 |
|
Масса, кг |
1050 |
1150 |
1250 |
1400 |
2050 |
2050 |
2200 |
2500 |
6500 |
7500 |
8500 |
13000 |
10000 |
|
Рабочий диапазон температур, °C |
от плюс 5 до плюс 40 | ||||||||||||
|
Влажность, %, не более |
от 20 до 80 | ||||||||||||
|
0 - в зависимости от модификации силоизмерительного датчика, тензометра или датчика деформации; 2) - в зависимости от модификации тензометра диапазон измерений перемещений подвижной траверсы может быть увеличен | |||||||||||||
Таблица 3. Метрологические и технические характеристики машин испытательных универсальных Inspekt table blue
|
Модификация |
Inspekt table blue 5 |
Inspekt table blue 10 |
Inspekt table blue 20 |
|
Диапазон измерений силы, кН |
0,02 - 5 |
0,04 - 10 |
0,08 - 20 |
|
Пределы допускаемой относительной погрешности измерений силы, % |
±1 (0,51J) | ||
|
Скорость перемещения подвижной траверсы, мм/мин |
0,01 - 1000 |
0,01 - 500 |
0,01-250 |
Продолжение таблицы 3.
|
Пределы допускаемой относительной погрешности задания скорости перемещения подвижной траверсы, % |
±0,5 | ||
|
Диапазон измерений перемещения подвижной траверсы, мм |
±(0-1100)2’ | ||
|
Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы, % |
±1 (0,5 й) | ||
|
Диапазон измерений деформации, мм |
0-1000 | ||
|
Пределы допускаемой абсолютной погрешности измерений деформации в диапазоне (0 -0,3) мм, мкм |
±1,5 | ||
|
Пределы допускаемой относительной погрешности измерений деформации свыше 0,3 мм, % |
±1 (0,5*’) | ||
|
Электропитание:
|
230 50/60 | ||
|
Габаритные размеры (Ширина х Длина х Высота), мм |
685 х 550 х 1420 |
685 х 550 х 1420 |
685 х 550 х 1420 |
|
Масса, кг |
100 |
100 |
130 |
|
Рабочий диапазон температур, °C |
от плюс 5 до плюс 40 | ||
|
Влажность, %, не более |
от 20 до 80 |
|
4 - в зависимости от модификации силоизмерительного датчика, тензометра или датчика деформации; 2) - в зависимости от модификации тензометра диапазон измерений перемещений подвижной траверсы может быть увеличен | |
Таблица 4. - Метрологические и технические характеристики машин испытательных универсальных Inspekt table
|
Модификация |
Inspekt table 5 |
Inspekt table 10 |
Inspekt table 20 |
Inspekt table 50 |
Inspekt table 100 |
Inspekt table 250 |
|
Диапазон измерений силы, кН |
0,02 - 5 |
0,04 - 10 |
0,08 - 20 |
0,2 - 50 |
0,4 - 100 |
1,2-250 |
|
Пределы допускаемой относительной погрешности измерений силы,% |
±1 (0,5°) | |||||
|
Скорость перемещения подвижной траверсы, мм/мин |
0,01 - 2000 |
0,01 - 1200 |
0,001 - 600 |
0,001 - 700 |
0,01 - 350 |
0,01 - 150 |
|
Пределы допускаемой относительной погрешности задания скорости перемещения подвижной траверсы, % |
±0,5 | |||||
|
Диапазон измерений перемещения подвижной траверсы, мм |
±(0-1100)2) | |||||
|
Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы, % |
±1(0,5°) | |||||
Продолжение таблицы 4.
|
Диапазон измерений деформации, мм |
0-1000 | ||
|
Пределы допускаемой абсолютной погрешности измерений деформации в диапазоне (0 - 0,3) мм, мкм |
±1,5 | ||
|
Пределы допускаемой относительной погрешности измерений деформации свыше 0,3 мм, % |
±1 (0,5'>) | ||
|
Электропитание:
|
115/230 50/60 | ||
|
Габаритные размеры (Ширина х Длина х Высота), мм |
685 х 550 х 1420 |
880 х 670 х 1580 |
880 х 670 х 2250 |
|
Масса, кг |
100 100 130 |
200 500 |
600 |
|
Рабочий диапазон температур, °C |
от плюс 5 до плюс 4С | ||
|
Влажность, %, не более - в зависимости от модификации силоизмерительного датчика, тензометра или датчи 2> - в зависимости от модификации тензометра диапазон измерений перемещений подв |
от 20 до 80 ка деформации; ижной траверсы может быть увеличен | ||
наносится на раму машин методом наклеивания и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 5. - Комплектность средства измерений
|
Наименование |
Количество, шт |
|
Машина универсальная испытательная |
1 шт. |
|
Персональный компьютер типа IBM/PC |
1 шт. |
|
Комплект кабелей соединительных |
1 шт. |
|
Захваты |
1 пара |
|
Термо-/ криокамера |
По заказу |
|
Захваты с электро- или гидроприводом |
По заказу |
|
Датчик деформации |
По заказу |
|
Руководство по эксплуатации |
1 |
|
Методика поверки МП АПМ 14-15 |
1 |
осуществляется в соответствии с МП АПМ 14-15 «Машины испытательные универсальные Inspekt, Inspekt Table blue, Inspekt Table, Inspekt H, Inspekt H-F. Методика поверки», утверждённой ООО «Автопрогресс-М» в апреле 2015 г.
Перечень основного оборудования необходимого для поверки:
-
- динамометры 2-го разряда по ГОСТ Р 8.640-2014;
-
- измерители длины цифровые фирмы «HEIDENHAIN» (Госреестр № 51172-12);
-
- штангенрейсмас ШР-1500-0,02 (Госреестр № 54814-13).
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измеренийМетодика измерений приведена в документе: «Машины испытательные универсальные Inspekt. Руководство по эксплуатации», «Машины испытательные универсальные Inspekt Table blue. Руководство по эксплуатации», «Машины испытательные универсальные Inspekt Table. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к машинам испытательным универсальным Inspekt, Inspekt Table, Inspekt Table blue-
1 ГОСТ P 8.640-2014 «ГСИ. Государственная поверочная схема для средств измерений силы».
-
2 ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне (1 • 1О‘9....5О) м и длин волн в диапазоне (0,2....50) мкм».
-
3 ГОСТ 28840-90 «Машина для испытаний материалов на растяжение, сжатие и изгиб. Общие технические условия».
-
4 Техническая документация «Hegewald&Peschke МеВ und Pruftechnik GmbH», Германия.
«Hegewald&Peschke МеВ und Pruftechnik GmbH», Германия
Am Grundchen 1, D 01683 , Nossen, Deutchland, Germany
Тел./факс: + 49 35242 445-0/ + 49 35242 445-111
E-mail: info@Hegewald-Peschke.de
ЗаявительОбщество с ограниченной ответственностью «ЭНЕРГО АВАНГАРД»
(ООО «ЭНЕРГО АВАНГАРД»), г. Москва, ИНН 7715977260
127106, г. Москва, ул. Гостиничная, д.З
Телефакс: +7 (495) 482-06-74
E-mail: sales@eavangard.ru
Испытательный центрООО «Автопрогресс-М»
123308, г. Москва, ул. Мневники, д. 3 корп. 1
Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0
E-mail: mfo@autoprogress-m.ru
Аттестат аккредитации ООО «Автопрогресс-М» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311195 от 30.06.2015 г.
