Номер по Госреестру СИ: 60753-15
60753-15 Система измерений толщины рентгеновская
(RM 316 EG)
Назначение средства измерений:
Система измерений толщины рентгеновская RM 316 EG (далее - система) предназначена для непрерывного измерения толщины стального листа в процессе производства.
Внешний вид.
Система измерений толщины рентгеновская
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 151661
ID в реестре СИ - 374061
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Поверка, Нет модификации,
Производитель
Изготовитель - Фирма "Thermo Fisher Scientific Messtechnik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 7
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений - 2
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№621 от 2015.05.27 Об утверждении типов средств измерений (ГР 60746-15 - 60838-15)
Наличие аналогов СИ: Система измерений толщины рентгеновская (RM 316 EG)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Thermo Fisher Scientific Messtechnik GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
52207-12 14.11.2022 |
Системы контроля радиационной обстановки автоматизированные (СКРОА), Thermo Фирма "Thermo Fisher Scientific Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
58710-14 |
Комплект мер толщины, Нет данных Фирма "Thermo Fisher Scientific Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
60674-15 21.05.2020 |
Системы измерения толщины пленки инфракрасным методом, PROSIS Фирма "Thermo Fisher Scientific Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
60753-15 |
Система измерений толщины рентгеновская, RM 316 EG Фирма "Thermo Fisher Scientific Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
70351-18 |
Наборы мер толщины, SIPRO Фирма "Thermo Fisher Scientific Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
70849-18 |
Измерители профиля горячекатаной полосы, SIPRO Фирма "Thermo Fisher Scientific Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
72754-18 16.10.2024 |
Толщиномеры радиоизотопные, RM200 Фирма "Thermo Fisher Scientific Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
77118-19 25.12.2024 |
Толщиномеры покрытия, RM 310 Фирма "Thermo Fisher Scientific Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
78087-20 |
Толщиномеры покрытия, RM 310 Фирма "Thermo Fisher Scientific Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
83112-21 20.09.2026 |
Комплекты мер толщины, TRM-P4-Fe Фирма "Thermo Fisher Scientific Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Кто поверяет Система измерений толщины рентгеновская (RM 316 EG)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 6 | 0 | 5 | 0 | 6 | 0 | 5 | ||
| ФБУ "ЦСМ в Липецкой области" (62) | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Система измерений толщины рентгеновская (RM 316 EG)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Липецкий ЦСМ Липецкая область |
2654 | 2654 |
Программное обеспечение
Система имеет в своем составе программное обеспечение (ПО), идентификационные данные которого приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
IOLoad GUI d.exe |
|
Номер версии (идентификационный номер) ПО |
2.1.Х.Х |
|
Цифровой идентификатор ПО |
CD8A60A3E304A90A 6D149A439D9F55D8 |
|
Другие данные, если имеются |
- |
Программное обеспечение встроено в компьютер, установленный в шкаф электронного оборудования, и осуществляет функции индикации и управления. За метрологически значимое принимается все ПО. Программное обеспечение защищено от преднамеренных изменений с помощью пароля и авторизации пользователей. При работе с толщиномером пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные.
Защита программного обеспечения системы соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений изложены в руководстве по эксплуатации системы измерений толщины рентгеновской RM 316 EG.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системе измерений толщины рентгеновской RM 316 EG
Техническая документация производителя.
Поверка
Поверкаосуществляется в соответствии с документом МП 60753-15 «Система измерений толщины RM 316 EG. Методика поверки», утвержденным ФГУП «ВНИИМС» в феврале 2015 г.
Основные средства поверки: комплект мер толщины (Госреестр №58710-14) диапазон измерений: от 3,7 до 20,29 мм, погрешность от ±0,001 до ±0,006 мм.
Изготовитель
«Thermo Fisher Scientific Messtechnik GmbH», Германия Адрес: Frauenauracher, Str. 96, 91056 Erlangen, Germany
Телефон: +49 91319980, e-mail: info@thermofisher.com http://www.thermoscientific.de/home.html
Заявитель
ООО «КОНВЕЛС Автоматизация», 117393, г. Москва, ул. Профсоюзная, д.58, к. 4.тел: (495) 287-0809, e-mail: mail@konvels.ru, www.konvels.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС ») Адрес: 119361, г. Москва, ул. Озерная, д. 46Телефон: (495) 437-55-77, факс: (495) 437-56-66
E-mail: office@vniims.ru
Конструктивно система состоит из С-образной рамы, трех источников излучения и трех детекторов, трех шкафов с электронным оборудованием для обработки информации и станции оператора. Источники имеют водяное охлаждение. В процессе работы детекторы и источники перемещаются внутри С-образной рамы для сканирования профиля проката, получая сведения о толщине листа в центре и с обоих краёв измеряемого проката.
Вычислительный блок производит обработку результатов измерений толщины с трех измерительных каналов, производя компенсацию по сплавам и температуре, осуществляет аналоговый и цифровой ввод/вывод, управляет положением измерительных головок посредством шагового двигателя. Для управления измерительной системой используется консоль оператора. На экране отображается меню, которое обеспечивает доступ ко всем функциям измерительной системы. Кроме того, на консоль вынесены аппаратные кнопки управления затвором, управления двигателем и т.д.
Принцип действия системы основан на зависимости интенсивности рентгеновского излучения от поглощения в измеряемом материале. На интенсивность поглощения влияет состав, плотность и толщина измеряемого материала.

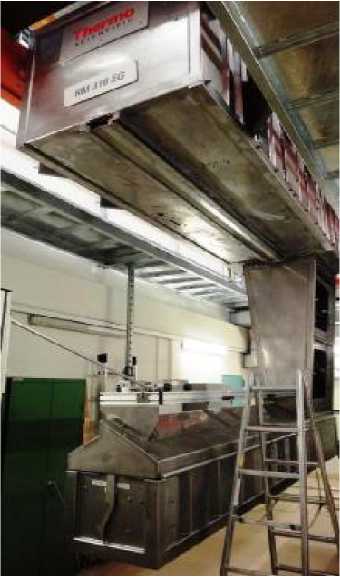

Рисунок 1 - Общий вид системы измерений толщины рентгеновской RM 316 EG.
Таблица 2
|
Диапазон измерений толщины, мм |
от 10 до 80 |
|
Пределы допускаемой относительной погрешности измерений толщины, % |
±0,1 |
|
Плотность измеряемого материала, г/см3 |
от 7,5 до 8,1 |
|
Воздушный зазор, мм |
2200 |
|
Максимальная энергия источника рентгеновского излучения, кэВ |
225 |
|
Масса С-образной рамы, не более, кг |
9567 |
|
Габаритные размеры С-образной рамы, не более, мм: | |
|
- длина |
4500 |
|
- высота |
4000 |
|
-ширина верхней части |
1400 |
|
-ширина нижней части |
600 |
|
Параметры энергопотребления: | |
|
напряжение электропитания, В |
23О“ЛВ |
|
потребляемая мощность, кВА |
2,5 |
|
Условия эксплуатации: | |
|
температура окружающей среды, °C |
от +5 до +40 |
