Сведения о средстве измерений: 52207-12 Системы контроля радиационной обстановки автоматизированные (СКРОА)

Номер по Госреестру СИ: 52207-12
52207-12 Системы контроля радиационной обстановки автоматизированные (СКРОА)
(Thermo)

Назначение средства измерений:
Система контроля радиационной обстановки автоматизированная «Thermo» (далее по тексту - СКРОА) предназначена для непрерывного автоматизированного измерения мощности амбиентного эквивалента дозы гамма и нейтронного излучения, мощности экспозиционной дозы гамма и нейтронного излучения, плотности потока альфа и бета излучения в заданных точках контроля радиационных объектов.

сертификация программного обеспечения

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 14.11.2022
Номер записи - 141964
ID в реестре СИ - 364364
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да

Модификации СИ

нет данных, Thermo,

Производитель

Изготовитель - Фирма "Thermo Fisher Scientific Messtechnik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Статистика

Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 365 дн.

Наличие аналогов СИ: Системы контроля радиационной обстановки автоматизированные (СКРОА) (Thermo)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Thermo Fisher Scientific Messtechnik GmbH"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
52207-12
14.11.2022
Системы контроля радиационной обстановки автоматизированные (СКРОА), Thermo
Фирма "Thermo Fisher Scientific Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
1 год
58710-14

Комплект мер толщины, Нет данных
Фирма "Thermo Fisher Scientific Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
2 года
60674-15
21.05.2020
Системы измерения толщины пленки инфракрасным методом, PROSIS
Фирма "Thermo Fisher Scientific Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
60753-15

Система измерений толщины рентгеновская, RM 316 EG
Фирма "Thermo Fisher Scientific Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
70351-18

Наборы мер толщины, SIPRO
Фирма "Thermo Fisher Scientific Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
МП
2 года
70849-18

Измерители профиля горячекатаной полосы, SIPRO
Фирма "Thermo Fisher Scientific Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
72754-18
16.10.2024
Толщиномеры радиоизотопные, RM200
Фирма "Thermo Fisher Scientific Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
77118-19
25.12.2024
Толщиномеры покрытия, RM 310
Фирма "Thermo Fisher Scientific Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
78087-20

Толщиномеры покрытия, RM 310
Фирма "Thermo Fisher Scientific Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
83112-21
20.09.2026
Комплекты мер толщины, TRM-P4-Fe
Фирма "Thermo Fisher Scientific Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год

Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.

Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.

Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.

На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)

В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.

Бесплатный

Кто поверяет Системы контроля радиационной обстановки автоматизированные (СКРОА) (Thermo)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "РФЯЦ ВНИИТФ им. академика Е.И.Забабахина"
(RA.RU.311874)
  • нет данных
  • Thermo
  • 2 0 0 0 0 0 0

    Стоимость поверки Системы контроля радиационной обстановки автоматизированные (СКРОА) (Thermo)

    Организация, регион Стоимость, руб Средняя стоимость
    ФГУП РФЯЦ ВНИИТФ им. академика Е.И.Забабахина
    Челябинская область
    5778 5778

    Программное обеспечение

    Контроль за радиационной обстановкой осуществляется с помощью программного обеспечения (ПО) верхнего уровня ViewPoint, размещенного на ПЭВМ-сервере ЦП, предназначенного для сбора, обработки и хранения информации, а также ПО NetView (Netview Multi-Purpose Data Collection Program) для наблюдения за превышением и визуализации значений измеряемых параметров, ПО "FHT6020.exe" и “FH40.exe” с драйверами передачи данных от стационарных и портативных блоков мониторинга.

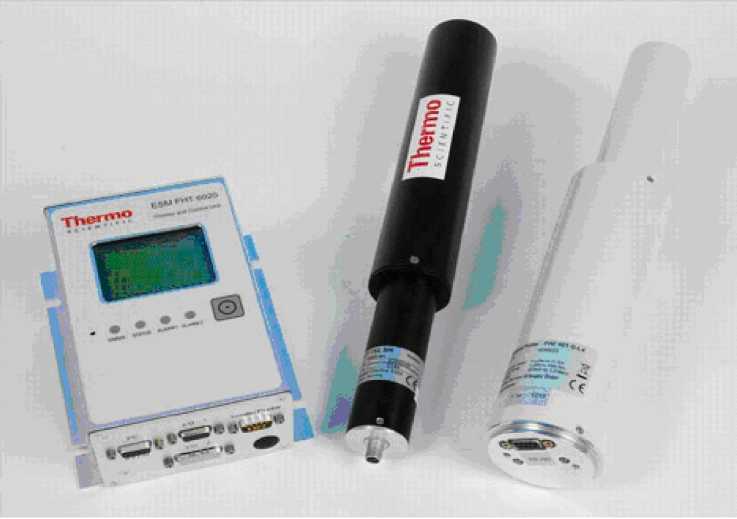

    Внешний вид стационарного блока мониторинга FHT 6020 представлен на рисунке 1.

    Рисунок 1 - Внешний вид стационарного блока мониторинга FHT 6020 Внешний вид портативного блока мониторинга FH 40G представлен на рисунке 2.

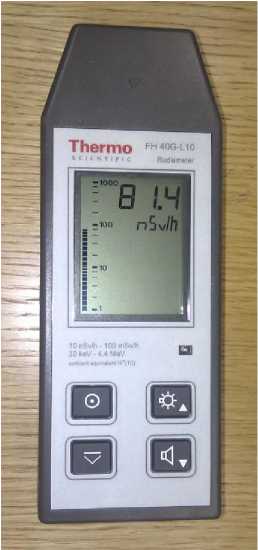

    Рисунок 2 - Внешний вид портативного блока мониторинга FH 40G


    Знак утверждения типа

    Знак утверждения типа

    Знак утверждения типа наносят на заглавный лист паспорта и руководства по эксплуатации СКРОА типографским способом и на лицевую сторону блоков мониторинга FHT 6020, FH 40G - фотоспособом.


    Сведения о методиках измерений

    Сведения о методиках измерений

    Методика измерений представлена в руководстве по эксплуатации на СКРОА «Система контроля радиационной обстановки автоматизированная «Thermo». Руководство по эксплуатации. СКРОА РЭ».


    Нормативные и технические документы

    Нормативные и технические документы
    • 1. ГОСТ 8.070-96. ГСИ. Государственная поверочная схема для средств измерений поглощенной и эквивалентной доз и мощности поглощенной и эквивалентной доз фотонного и электронного излучений .

    • 2. Методика поверки системы контроля радиационной обстановки автоматизированной (СКРОА) «Thermo».

    • 3. Система контроля радиационной обстановки автоматизированная (СКРОА) «Thermo». Руководство по эксплуатации. СКРОА РЭ.

    Поверка

    Поверка

    осуществляется в соответствии с документом МП 52207-12 «Методика поверки системы контроля радиационной обстановки автоматизированной (СКРОА) «Thermo», утвержденным руководителем ГЦИ СИ ФГУП «РФЯЦ-ВНИИТФ им. академ. Е.И. Забабахина» 18.04.2012 г. Основные средства поверки указаны в таблице 8.

    Таблица 8

    Наименование и тип

    Технические и метрологические характеристики

    Установка поверочная ВУ-01«Эталон-2М» с комплектом изотопных источников Cs-137, Со-60.

    Эталонный дозиметр

    ДКС-АТ5350/1 первого разряда

    Пределы погрешности измерений экспозиционной дозы, мощности экспозиционной дозы гамма излучения ± 4 %.

    Установка поверочная УКПН-1 М в комплекте с источником нейтронов ИБН-25.

    Относительная погрешность воспроизведения плотности потока нейтронов ± 8 %.

    Относительная погрешность воспроизведения мощности амбиентного эквивалента дозы нейтронного излучения ± 9 %.

    Комплект эталонных источников альфа излучения второго разряда на основе изотопа Pu-239.

    Внешнее излучение от 0,01 до 2405 имп./с Относительная погрешность ± 6 %.

    Наименование и тип

    Технические и метрологические характеристики

    Комплект эталонных источников бета излучения второго разряда на основе изотопа Sr-90 (Y-90).

    Внешнее излучение от 0,01 до 2-105 имп./с Относительная погрешность ± 6 %.


    Изготовитель

    “Thermo Fisher Scientific Messtechnik GmbH”, Германия юридический адрес: Frauenauraher Straee, 96, D-91056 Erlangen, Germany.
    Тел. +49 9131 998-0, факс +49 9131 998-475.

    Заявитель

    Закрытое Акционерное Общество «ПРИБОРЫ» Юридический адрес: 115304, г.Москва, ул. Кантемировская, д. 3, к. 3.
    Фактический адрес: 109028, г. Москва, Певческий пер., д. 4, стр. 1.
    Тел. (495) 937-45-94, факс (495) 937-45-92, сайт: www.pribori.com.

    Испытательный центр


    Государственный центр испытаний средств измерений ФГУП «РФЯЦ-ВНИИТФ им. академ. Е.И. Забабахина » 456770, г. Снежинск Челябинской обл., ул. Васильева, д. 13, а/я 245, тел. (351-46) 5-59-70; факс (351-46) 5-59-70; Е - mail: omit@vniitf.ru

    Конструктивно СКРОА состоит из автономно питаемых стационарного блока мониторинга FHT 6020 и портативного блока мониторинга FH 40G с внешними детекторами, обеспечивающими измерение мощности экспозиционной дозы (МЭД), мощности амбиентного эквивалента дозы (МАЭД) гамма и нейтронного излучения, плотности потока альфа-, бета- частиц в заданных точках контроля радиационных объектов. К одному блоку FHT 6020 может быть подключено два стандартных детектора и до 16 интеллектуальных детекторов с отображением результатов измерений на жидкокристаллическом индикаторе (ЖКИ). К одному портативному блоку FH 40G может быть подключен один стандартный или интеллектуальный детектор.

    Функционально СКРОА представляет собой набор измерительных каналов, образованных системой связи с центральным постом (ЦП), обеспечивающей передачу данных между стационарными FHT 6020 и портативными FH 40G блоками мониторинга и ЦП.

    Связь между блоками FHT 6020, FH 40G и ЦП осуществляется посредством проводной связи через интерфейсы USB, RS 232 и/или RS 485, с помощью радиомодемов, сети WiFi или мобильной связи GSM.

    Контроль за радиационной обстановкой осуществляется оператором с ЦП. Для локальной визуализации значений МЭД, МАЭД, плотности потока альфа- , бета- частиц используется ЖКИ блоков     FHT 6020     и     FH 40G.    Каждый блок

    FHT 6020 может быть снабжен системой звуковой и световой сигнализации типа 6025N превышения пороговых уровней МЭД, МАЭД, плотности потока альфа- , бета- частиц.


    Комплектность СКРОА соответствует указанной в таблице 7. Таблица 7

    Наименование

    Обозначение

    Кол-во

    Примечание

    Блок мониторинга стационарный

    FHT 6020

    1 шт.

    Указано минимальное количество. Зависит от количества детекторов, показания которых необходимо контролировать на месте

    Блок мониторинга портативный

    FH 40G

    1 шт.

    Указано минимальное количество. Зависит от количества детекторов, которые должны работать в портативном режиме

    Блок сигнализации

    FHT 6025 N

    1 шт.

    Количество зависит от количества помещений, в которых требуется сигнализация

    Детектор средней МЭД гамма-излучения для подводных измерений

    FHZ 302

    1 шт.

    *

    Детектор высокой МЭД дозы гамма- излучения для подводных измерений

    FHZ 312

    1 шт.

    *

    Широкодиапазонный детектор МЭД гамма-излучения

    FHZ 612

    1 шт.

    *

    Широкодиапазонный детектор МЭД гамма- и бета- излучения

    FHZ 612 B

    1 шт.

    *

    Широкодиапазонный детектор МАЭД

    H*(10) гамма- излучения

    FHZ 612 SI-10

    1 шт.

    *

    Наименование

    Обозначение

    Кол-во

    Примечание

    Пропорциональный счетчик для измерения МЭД гамма- излучения

    FHZ 632 L

    1 шт.

    *

    Пропорциональный счетчик для измерения МАЭД H*(10) гамма- излучения

    FHZ 632 L-10

    1 шт.

    *

    Высокочувствительный сцинтилляционный детектор для измерения МЭД гамма-излучения

    FHZ 672 E

    1 шт.

    *

    Высокочувствительный сцинтилляционный детектор для измерения МАЭД H*(10) гамма- излучения

    FHZ 672 E-10

    1 шт.

    *

    Сверхвысокочувствительный сцинтилляционный детектор для измерения МЭД гамма- излучения

    FHZ 672-2

    1 шт.

    *

    Сцинтилляционный детектор NaI 5*5 см для измерения МЭД гамма- излучения в алюминиевом корпусе

    FHZ 502 E

    1 шт.

    *

    Сцинтилляционный детектор NaI 5*5 см для измерения МЭД гамма- излучения в пластиковом корпусе

    FHZ 502 P

    1 шт.

    *

    Высокочувствительный сцинтилляционный детектор NaI 7,5 *7,5 см для измерения МЭД гамма- излучения

    FHZ 503 E

    1 шт.

    *

    Сцинтилляционный детектор NaI 2,5 *2,5 см для измерения МЭД гамма- излучения

    FHZ 512

    1 шт.

    *

    Сцинтилляционный детектор NaI 3,8 *3,8 см для измерения МЭД гамма- излучения

    FHZ 512 A

    1 шт.

    *

    Высокочувствительный сцинтилляционный детектор BGO 2,5*2,5 см для измерения МЭД гамма- излучения

    FHZ 512 BGO

    1 шт.

    *

    Пропорциональный счетчик для измерения плотности потока альфа- и бета-излучения

    FHZ 732

    1 шт.

    *

    Счетчик Гейгера-Мюллера для измерения плотности потока альфа- и бета- излучения

    FHZ 732 GM

    1 шт.

    *

    Сцинтилляционный детектор 100 см2 для измерения плотности потока альфа- и бета- излучения

    FHZ 382

    1 шт.

    *

    Сцинтилляционный детектор 125 см2 для измерения плотности потока альфа- и бета- излучения

    FHZ 742

    1 шт.

    *

    Сцинтилляционный детектор 600 см2 для измерения плотности потока альфа- и бета- излучения с целью обнаружения поверхностных радиоактивных загрязнений в помещениях на полу

    FHZ 742 BP17B-F

    1 шт.

    *

    Сцинтилляционный детектор 600 см2 для измерения плотности потока альфа- и бета- излучения с целью обнаружения поверхностных радиоактивных загрязнений в помещениях на стенах

    FHZ 742

    BP17B-H

    1 шт.

    *

    Наименование

    Обозначение

    Кол-во

    Примечание

    Широкодиапазонный детектор для измерения МЭД нейтронного излучения

    FHT 762 (WENDI-2)

    1 шт.

    *

    Пропорциональный счетчик 1 для поиска источников нейтронного излучения

    FHZ 752 SH-2

    1 шт.

    *

    Пропорциональный счетчик 2 для поиска источников нейтронного излучения

    FHZ 752 EH-2

    1 шт.

    *

    Пропорциональный детектор для измерения нейтронного излучения

    FHZ 772 H-2

    1 шт.

    *

    Ионизационная камера для измерения МЭДЭ и МАЭД гамма- излучения

    FHT 192

    1 шт.

    *

    Интеллектуальный детектор МЭД гамма-излучения

    FHZ 621 G-L

    1 шт.

    *

    Интеллектуальный детектор МАЭД гамма- излучения

    FHZ 691-10

    1 шт.

    *

    ПО верхнего уровня

    ViewPoint

    1 шт.

    ПО для мониторинга радиационной обстановки

    NetView

    1 шт.

    Коммуникационное ПО для FHT 6020

    "FHT6020.exe"

    1 шт.

    Коммуникационное ПО для FH 40G

    “FH40.exe”,

    1 шт.

    Система контроля радиационной обстановки автоматизированная «Thermo». Руководство по эксплуатации

    СКРОА РЭ

    1 шт.

    Система контроля радиационной обстановки автоматизированная «Thermo». Паспорт

    СКРОА ПС

    1 шт.

    Методика поверки системы контроля радиационной обстановки автоматизированной (СКРОА) «Thermo»

    _

    1 шт.

    * - количество детекторов по требованию заказчика


    Диапазон регистрируемой энергии гамма- излучения

    Диапазон измерений мощности амбиентного эквивалента дозы H*(10) гамма- излучения

    Диапазон измерений мощности экспозиционной дозы гамма и нейтронного излучения

    Диапазон регистрируемой энергии нейтронного излучения

    от 30 кэВ до 4,4 МэВ от 100 нЗв/ч до 100 Зв/ч от 100 нЗв/ч до 100 Зв/ч

    0,025 эВ - 5 ГэВ

    Диапазон измерений мощности амбиентного эквивалента дозы

    H*(10) нейтронного излучения                                  от 100 нЗв/ч до 100 мЗв/ч

    Диапазон измерений плотности потока альфа- и бета- излучения       от 0,01 до 2405 имп./с

    Пределы допускаемой основной относительной погрешности

    измерений плотности потока альфа- и бета- излучения                              ± 20 %

    Таблица 1 - Диапазон измерений МЭД (МАЭД) гамма- или нейтронного излучения

    Обозначение применяемого детектора

    Диапазон измерений МЭД (МАЭД) гамма- или нейтронного излучения

    FHZ 302

    от 1 мкЗв/ч до 1 Зв/ч

    FHZ 312

    от 100 мкЗв/ч до 100 Зв/ч

    FHZ 612

    от 0,1 мкЗв/ч до 10 Зв/ч

    FHZ 612 B

    от 0,1 мкЗв/ч до 10 Зв/ч

    FHZ 612 SI-10

    от 0,1 мкЗв/ч до 10 Зв/ч

    FHZ 632 L

    от 100 нЗв/ч до 100 мкЗв/ч

    FHZ 632 L-10

    от 100 нЗв/ч до 100 мЗв/ч

    FHZ 672 E

    от 0,1 мкЗв/ч до 100 мкЗв/ч

    FHZ 672 E-10

    от 0,1 мкЗв/ч до 100 мкЗв/ч

    FHZ 672-2

    от 0,1 мкЗв/ч до 100 мкЗв/ч

    FHZ 502 E

    от 0,1 мкЗв/ч до 100 мкЗв/ч

    FHZ 502 P

    от 0,1 мкЗв/ч до 100 мкЗв/ч

    FHZ 503 E

    от 0,1 мкЗв/ч до 100 мкЗв/ч

    FHZ 512

    от 0,1 мкЗв/ч до 100 мкЗв/ч

    FHZ 512 A

    от 0,1 мкЗв/ч до 100 мкЗв/ч

    FHZ 512 BGO

    от 0,1 мкЗв/ч до 100 мкЗв/ч

    FHT 762 (WENDI-2)

    от 100 нЗв/ч до 10 мЗв/ч

    FHT 192

    от 100 нЗв/ч до 1 Зв/ч

    FHZ 621 G-L

    от 100 нЗв/ч до 100 мЗв/ч

    FHZ 691-10

    от 100 нЗв/ч до 500 мкЗв/ч

    от 500 мкЗв/ч до 10 Зв/ч

    Таблица 2 - Основная относительная погрешность измерений МЭД (МАЭД) гамма- или нейтронного излучения при Р=0,95

    Обозначение применяемого детектора

    Основная относительная погрешность измерений МЭД (МАЭД) гамма- или нейтронного излучения при Р=0,95, не более

    FHZ 302

    ± (20 +3/Н) %

    FHZ 312

    ± (20 +3/Н) %

    FHZ 612

    ± (15 +3/Н) %

    FHZ 612 B

    ± (15 +3/Н) %

    FHZ 612 SI-10

    ± (15 +3/Н) %

    FHZ 632 L

    ± (20 +3/Н) %

    FHZ 632 L-10

    ± (20 +3/Н) %

    FHZ 672 E

    ± (12 + 3/Н) %

    FHZ 672 E-10

    ± (12 + 3/Н) %

    FHZ 672-2

    ± (12 + 3/Н) %

    FHZ 502 E

    ± (20 +3/Н) %

    FHZ 502 P

    ± (20 +3/Н) %

    FHZ 503 E

    ± (20 +3/Н) %

    FHZ 512

    ± (20 +3/Н) %

    FHZ 512 A

    ± (20 +3/Н) %

    FHZ 512 BGO

    ± (20 +3/Н) %

    Обозначение применяемого детектора

    Основная относительная погрешность измерений МЭД (МАЭД) гамма- или нейтронного излучения при Р=0,95, не более

    FHT 762 (WENDI-2)

    ± (25 + 3/Н) %

    FHT 192

    ± (25 +3/Н) %

    FHZ 621 G-L

    ± (20 +3/Н) %

    FHZ 691-10

    ± (20 +3/Н) %

    Таблица 3 - Дополнительная относительная погрешность измерений МЭД (МАЭД) в условиях повышенной (пониженной) температуры воздуха относительно показаний в нормальных условиях при Р=0,95

    Обозначение применяемого детектора

    Дополнительная относительная погрешность измерений МЭД (МАЭД) гамма- или нейтронного излучения при Р=0,95, не более

    FHZ 302

    ± 10%

    FHZ 312

    ± 10 %

    FHZ 612

    ± 10 %

    FHZ 612 B

    ± 10 %

    FHZ 612 SI-10

    ± 10 %

    FHZ 632 L

    ± 10 %

    FHZ 632 L-10

    ± 10 %

    FHZ 672 E

    ± 10 %

    FHZ 672 E-10

    ± 10 %

    FHZ 672-2

    ± 10 %

    FHZ 502 E

    ± 10 %

    FHZ 502 P

    ± 10%

    FHZ 503 E

    ± 10 %

    FHZ 512

    ± 10 %

    FHZ 512 A

    ± 10 %

    FHZ 512 BGO

    ± 10 %

    FHT 762 (WENDI-2)

    ± 10 %

    FHT 192

    ± 10 %

    FHZ 621 G-L

    ± 10 %

    FHZ 691-10

    ± 10 %

    Таблица 4 - Диапазон измерений плотности потока альфа- и бета- излучения

    Обозначение применяемого детектора

    Диапазон измерений плотности потока альфа- и бета- излучения, имп./с

    FHZ 732

    0,01 - 100 000

    FHZ 732 GM

    0,01 - 150 000

    FHZ 382

    0,01 - 100 000

    FHZ 742

    0,01 - 200 000

    FHZ 742 BP17B-F

    0,01 - 200 000

    FHZ 742 BP17B-H

    0,01 - 200 000

    FHZ 752 SH-2

    0,01 - 100 000

    FHZ 752 EH-2

    0,01 - 100 000

    FHZ 772 H-2

    0,01 - 100 000

    Время установления рабочего режима СКРОА                не более 1 мин

    Время непрерывной работы от сети переменного тока          не ограничено

    Сведения о программном обеспечении приведены в таблице 5.

    Таблица 5

    Наименование ПО

    Идентификационное наименование ПО

    Номер версии (идентификационный номер ПО)

    Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

    Алгоритм вычисления цифрового идентификатора ПО

    1) ПО верхнего

    ViewPoint

    -

    -

    -

    уровня;

    2) ПО для монито-

    NetView

    -

    -

    -

    ринга радиационной обстановки;

    3) коммуникационное ПО для блока

    FHT6020.exe

    -

    -

    -

    FHT 6020;

    4) коммуникационное ПО для блока FH 40G

    FH40.exe

    -

    -

    -

    Оценка влияния ПО на метрологические характеристики выполнена анализом данных прямого сравнения результатов измерений со значениями, воспроизведенными с помощью эталонных средств измерений.

    Защита ПО от непреднамеренных и преднамеренных изменений имеет уровень «А» по МИ 3286-2010.

    Таблица 6 - Габаритные размеры и масса технических средств СКРОА

    Обозначение применяемого блока

    Габаритные размеры, мм, не более

    Масса, кг, не более

    FHT 6020

    длина х ширина х высота

    330x225x100

    1,0

    FH 40G

    длина х ширина х высота

    195x73x42

    0,4

    FHT 6025 N

    длина х ширина х высота

    330x225x100

    1,0

    FHZ 302

    диаметр х длина

    045x184

    0,5

    FHZ 312

    диаметр х длина

    045x184

    0,5

    FHZ 612

    диаметр х длина

    034x200

    0,2

    FHZ 612 B

    диаметр х длина

    034x200

    0,2

    FHZ 612 SI-10

    диаметр х длина

    034x200

    0,2

    FHZ 632 L

    диаметр х длина

    035x162

    0,2

    FHZ 632 L-10

    диаметр х длина

    035x162

    0,2

    FHZ 672 E

    диаметр х длина

    080x450

    1,5

    FHZ 672 E-10

    диаметр х длина

    0110x41

    4,1

    FHZ 672-2

    длина х ширина х высота

    45x45x250

    2,5

    FHZ 502 E

    диаметр х длина

    066x345

    2,0

    FHZ 502 P

    диаметр х длина

    066x345

    2,0

    FHZ 503 E

    диаметр х длина

    0110x410

    2,0

    FHZ 512

    диаметр х длина

    040x310

    0,5

    FHZ 512 A

    диаметр х длина

    040x310

    0,5

    FHZ 512 BGO

    диаметр х длина

    040x310

    0,5

    FHZ 732

    диаметр х длина

    044x30

    0,32

    FHZ 732 GM

    диаметр х длина

    044x30

    0,68

    FHZ 382

    длина х ширина х высота

    310x156x84

    1,2

    FHZ 742

    длина х ширина х высота

    286x70x83

    0,6

    FHZ 742 BP17B-F

    длина х ширина х высота

    341x241x840

    3,3

    Обозначение применяемого блока

    Габаритные размеры, мм, не более

    Масса, кг, не более

    FHZ 742 BP17B-H

    длина х ширина х высота

    341x241x840

    3,3

    FHT 762 (WENDI-2)

    диаметр х длина

    0230x340

    13,5

    FHZ 752 SH-2

    диаметр х длина

    050x385

    0,8

    FHZ 752 EH-2

    диаметр х длина

    050x385

    2,6

    FHZ 772 H-2

    диаметр х длина

    0208 x 500

    6,5

    FHT 192

    диаметр х длина

    0208x518

    3,5

    FHZ 621 G-L

    диаметр х длина

    065x340

    1,0

    FHZ 691-10

    диаметр х длина

    065x340

    1,0

    Влажность окружающего воздуха                          от 40 до 80 %

    Атмосферное давление                                    от 91,3 до 111,3 кПа

    Температура окружающего воздуха для блоков детектирования от минус 40 до плюс 50 °С Средняя наработка на отказ, не менее                         8500 ч

    Средний срок службы (при условии замены узлов, выработавших свой ресурс), не менее                         5 лет


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
