Номер по Госреестру СИ: 60632-15
60632-15 Устройства защиты, автоматики и управления
(Р40 Agile)
Назначение средства измерений:
Устройства защиты, автоматики и управления серии P40 Agile (далее - устройства) предназначены для измерения напряжения и силы переменного тока, частоты, фазового угла, электрической мощности, электроэнергии, регистрации событий, осциллографирования процессов, реализации защитных функций и выдачи управляющих воздействий на исполнительные механизмы.

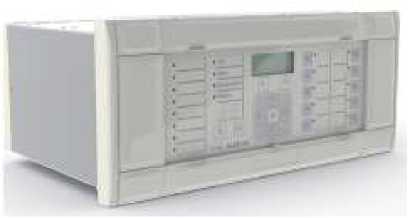

Внешний вид.
Устройства защиты, автоматики и управления
Рисунок № 1
Внешний вид.
Устройства защиты, автоматики и управления
Рисунок № 2
Внешний вид.
Устройства защиты, автоматики и управления
Рисунок № 3
Внешний вид.
Устройства защиты, автоматики и управления
Рисунок № 4
Общие сведения
Дата публикации -
Срок свидетельства - 07.05.2020
Номер записи -
ID в реестре СИ - 373920
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 6 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
P345,
Производитель
Изготовитель - Фирма "ALSTOM Grid UK Limited"
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет выбрать период исследования (например, с 2010 по 2023 годы) и группы СИ (например, [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ] [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ ГЕОДЕЗИЧЕСКИЕ]) и получить по заданным входным условиям информацию о типах СИ, входящих в выбранные группы, количестве поверок (всех, первичных, периодических и извещений) и количестве средств измерений каждого из типов СИ.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 2190 дн.
Приказы РСТ, где упоминается данный тип СИ
№674 от 2016.05.26 О переоформлении свидетельства об утверждении типа средства измерений № 58725 "Устройства защиты, автоматики и управления Р40 Agile" и внесении изменений в описание типа
№536 от 2015.05.07 Об утверждении типа СИ (ГР 60630-15 - 60642-15)
Наличие аналогов СИ: Устройства защиты, автоматики и управления (Р40 Agile)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
60632-15 Устройства защиты, автоматики и управления (Р40 Agile) Фирма "ALSTOM Grid UK Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
67904-17 Терминалы микропроцессорные (серии ЭКРА 200) Общество с ограниченной ответственностью Научно-производственное предприятие "ЭКРА" (ООО НПП "ЭКРА") (РОССИЯ г. Чебоксары) |
|
60632-15 Устройства защиты, автоматики и управления (Р40 Agile) Фирма "ALSTOM Grid UK Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
76291-19 Магазины сопротивления постоянному току электронные (МЭМС5) ООО Фирма "ИНФОРМТЕСТ" (РОССИЯ г. Москва, г. Зеленоград) |
|
60632-15 Устройства защиты, автоматики и управления (Р40 Agile) Фирма "ALSTOM Grid UK Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
76293-19 Терминалы защиты, автоматики и управления (БЭ2502) ООО НПП "ЭКРА" (РОССИЯ г.Чебоксары) |
Все средства измерений ООО НПП "ЭКРА"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
49502-12 10.04.2017 |
Контроллеры программируемые, MiCOM C264/MiCOM C264C Фирма "ALSTOM Grid UK Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
60632-15 07.05.2020 |
Устройства защиты, автоматики и управления, Р40 Agile Фирма "ALSTOM Grid UK Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
6 лет |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке счетчиков электрической энергии. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Кто поверяет Терминалы защиты, автоматики и управления (БЭ2502)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "Брянский ЦСМ" (RA.RU.311364) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Терминалы защиты, автоматики и управления (БЭ2502)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в защищенную от записи память микропроцессора приборов предприятием-изготовителем и недоступна для потребителя.
Внешнее ПО (S1 Agile) применяется для конфигурации устройств с помощью внешнего ПК. Оно представляет собой программу, позволяющую проводить оценку, анализ и сравнение результатов измерений; распечатывать отчеты; сохранять результаты измерений на жестком диске компьютера. Внешнее ПО не является метрологически значимым.
Таблица 1 - Характеристики программного обеспечения (ПО) устройств P14D, P14N, P94V
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО) |
Не ниже 50 |
|
Цифровой идентификатор ПО |
- |
Таблица 2 - Характеристики программного обеспечения (ПО) устройств P141, P142, P143, P144,
P145
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО) |
Не ниже 46 |
|
Цифровой идентификатор ПО |
- |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО) |
Не ниже 60 |
|
Цифровой идентификатор ПО |
- |
Таблица 4 - Характеристики программного обеспечения (ПО) устройств P341, P342, P343, P344,
P345, P346
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО) |
Не ниже 35 |
|
Цифровой идентификатор ПО |
- |
Таблица 5 - Характеристики программного обеспечения (ПО) устройств P443, P446
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО) |
Не ниже 75 |
|
Цифровой идентификатор ПО |
- |
Таблица 6 - Характеристики программного обеспечения (ПО) устройств P445
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО) |
Не ниже 45 |
|
Цифровой идентификатор ПО |
- |
Таблица 7 - Характеристики программного обеспечения (ПО) устройств Р543, Р544, P545, Р546
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО) |
Не ниже 65 |
|
Цифровой идентификатор ПО |
- |
Таблица 8 - Характеристики программного обеспечения (ПО) устройств Р547
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО) |
Не ниже 75 |
|
Цифровой идентификатор ПО |
- |
Таблица 9 - Характеристики программного обеспечения (ПО) устройств P642, P643, P645
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО) |
Не ниже 04 |
|
Цифровой идентификатор ПО |
- |
Таблица 10 - Характеристики программного обеспечения (ПО) устройств P742, P743
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО) |
Не ниже 32 |
|
Цифровой идентификатор ПО |
- |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО) |
Не ниже 03 |
|
Цифровой идентификатор ПО |
- |
Таблица 12 - Характеристики программного обеспечения (ПО) устройств P841
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО) |
Не ниже 74 |
|
Цифровой идентификатор ПО |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится методом наклейки на лицевую панель прибора и типографским способом на титульные листы эксплуатационных документов.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к устройствам защиты, автоматики и управления серии P40 Agile-
1 ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия.
-
2 ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения,
тока, сопротивления. Общие технические требования и методы испытаний.
-
3 ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств
измерений переменного электрического напряжения до 1000 В в диапазоне частот от Г10-2 до 2409 Гц.
-
4 МИ 1940-88 ГСИ. Государственная поверочная схема для средств измерений
силы переменного электрического тока Г10-8 - 25 А в диапазоне частот 20 - 1 • 106 Гц.
-
5 ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
-
6 Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 60632-15 «ГСИ. Устройства защиты, автоматики и управления серии P40 Agile. Методика поверки», с изменением № 1, утвержденному ФГУП «ВНИИМС» 09.02.2016 г.
Основное средство поверки: установка поверочная универсальная УППУ-МЭ 3.1К (Госреестр №39138-08).
Знак поверки наносится на лицевую панель корпуса.
Изготовитель
Фирма «ALSTOM Grid UK Limited», ВеликобританияАдрес: St. Leonardas Avenue, Stafford, Staffordshire, ST17 4LX
Тел.: + 44 (0) 1785 223 251; Факс: + 44 (0) 1785 252 540
Заявитель
АО «АЛЬСТОМ Грид», г. Москва Адрес: 107023, г. Москва, ул. Электрозаводская, д. 32А
Тел: + 7 495 737 49 79; Факс: + 7 499 748 12 65
Web-сайт: www.alstom.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Устройства применяются на энергетических объектах, электростанциях, подстанциях, промышленных предприятиях для защиты генераторов, электродвигателей, трансформаторов, распределительных сетей, линий, шин, фидеров и т.д.
Принцип действия устройств основан на аналого-цифровом преобразовании входных сигналов напряжения и тока, их цифровой обработке и отображении результатов измерений на ЖК-дисплее и (или) передаче результатов измерений по цифровым интерфейсам связи в информационные системы и системы управления более высокого уровня. На основе измеренных значений напряжения и тока, приборы вычисляют значения вторичных производных величин (активной/реактивной/полной мощностей, электрической энергии).
С помощью функциональных управления и дисплея, расположенных на лицевой панели устройств, производится отображение текущих значений напряжений и токов на аналоговых входах, состояния дискретных входов, значений уставок и осуществляется перепрограммирование (конфигурирование) устройств. Конфигурирование устройств также возможно дистанционно через интерфейсы связи.
Светодиодные индикаторы на лицевой панели обеспечивают сигнализацию текущего состояния устройства, срабатывания защит и автоматики.
Устройства имеют процедуру самоконтроля, которая служит для своевременного обнаружения сбоев в работе аппаратной части и программного обеспечения. При включении устройств выполняется автоматическое тестирование, а в процессе работы проводятся циклические тесты. Все отклонения фиксируются в энергонезависимой памяти устройств.
Устройства оснащены часами реального времени, которые позволяют фиксировать текущее время регистрируемых событий. Помимо этого устройства поддерживают различные схемы внешней синхронизации времени: с помощью сигналов точного времени 1PPS и IRIG-B, по сети Ethernet SNTP. Устройства выпускаются в ряде модификаций (таблица 13), отличающихся функциональностью и конструктивными особенностями. Модификации различаются по реализованному алгоритму релейной защиты того или иного оборудования на электрической станции или подстанции. При этом метрологические характеристики одинаковы для всех модификаций. Различное количество входов по току и напряжению достигается дополнительной установкой к основной плате ввода аналоговых сигналов модулей расширения с различным количеством дополнительных каналов.
Основные узлы устройств: входные преобразователи напряжения и тока, АЦП, микропроцессор, схема релейной защиты, схема интерфейсов, источник питания, клавиатура, ЖКИ.
Конструктивно устройства могут быть выполнены в виде встраиваемых в 19" стойку выдвижных блоков или в виде блоков для панельного монтажа.
На лицевой панели устройств расположены: функциональные кнопки, ЖКИ, светодиодные индикаторы.
На задней панели устройств расположены: разъемы входов/выходов, питания, интерфейсов связи.
Для предотвращения несанкционированного доступа к внутренним частям приборов винты крепления корпуса пломбируются. Кроме этого, защита от несанкционированного доступа обеспечивается с помощью многоуровневых паролей доступа к управлению устройством.
P14D, P14N
P94V
P141, P142, P143, P144, P145, P241, P242 P243, P341, P342, P343, P344, P345, P346, P443,
P445, P446, Р543, Р544, P545, Р546, Р547, P642,
P643, P645, P742, P743, P746, P841 Рисунок 1 - Внешний вид устройств серии P40 Agile
Таблица 13 - Модификации устройств
|
Модификация |
Назначение |
Кол-во входов тока |
Кол-во входов напряжения |
|
P14D |
Защита присоединения |
4 |
4 |
|
P14N |
Защита присоединения |
4 |
- |
|
P94V |
Защита присоединения |
- |
4 |
|
P141, P142, |
У правление выключателем |
5 |
3 |
|
P143, P144, P145 |
У правление выключателем |
5 |
4 |
|
P241, P242 |
Защита двигателей |
4 |
3 |
|
P243 |
Защита двигателей |
7 |
3 |
|
P341 |
Защита генератора |
4 |
4 |
|
P342 |
Защита генератора |
5 |
4 |
|
P343 |
Защита генератора |
8 |
4 |
|
P344 |
Защита генератора |
8 |
5 |
|
P345 |
Защита генератора |
9 |
6 |
|
P346 |
Защита генератора |
8 |
4 |
|
P443, P445 |
Дистанционная защита |
4 |
4 |
|
P446 |
Дистанционная защита |
8 |
5 |
|
Р543, P545 |
Линейная защита |
5 |
4 |
|
Р544, Р546 |
Линейная защита |
8 |
5 |
|
Р547 |
Линейная защита |
4 |
4 |
|
P642 |
Дифференциальная защита трансформатора |
8 |
1 |
|
P643 |
Дифференциальная защита трансформатора |
12 |
4 |
|
P645 |
Дифференциальная защита трансформатора |
18 |
4 |
|
P742, P743 |
Централизованная защита шин |
4 |
- |
|
P746 |
Распределенная защита шин |
18 |
3 |
|
P841 |
Автоматика управления выключателем |
4/9 |
4/5 |
|
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой погрешности |
Примечание |
|
Напряжение переменного тока |
(от 0,05 до 2)/Лн |
±1 % относит. |
Номинальное напряжение ин = 100 - 120 В |
|
(от 0,2 до 2)^ин |
±0,5 % относит. | ||
|
Сила переменного тока |
(от 0,05 до 4)^н |
±0,5 % относит. |
Номинальный ток 1н = 1 А |
|
(от 0,2 до 2)1н |
±0,5 % относит. | ||
|
(от 0,05 до 4)^н |
±1 % относит. |
Номинальный ток 1н = 5 А | |
|
(от 0,2 до 2)1н |
±0,5 % относит. | ||
|
Частота переменного тока |
от 40 до 70 Гц |
±0,025 Гц |
Номинальная частота Fн = 50 Гц или 60 Гц |
|
Фазовый угол |
от 0 до 360° |
±0,5° |
При токах (0,05 - 4)^н по входу 1 А |
|
±1° |
При токах (0,05 - 4)^н по входу 5 А | ||
|
±1° |
При напряжении (0,05 - 2)-ин | ||
|
±0,5° |
При напряжении (0,2 - 2)-ин |
Таблица 15 - Метрологические характеристики устройств P14N
|
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой погрешности |
Примечание |
|
Сила переменного тока |
(от 0,05 до 4)^1н |
±0,5 % относит. |
Номинальный ток 1н = 1 А |
|
(от 0,2 до 2)1н |
±0,5 % относит. | ||
|
(от 0,05 до 4)^1н |
±1 % относит. |
Номинальный ток 1н = 5 А | |
|
(от 0,2 до 2)1н |
±0,5 % относит. | ||
|
Фазовый угол |
от 0 до 360° |
±1° |
При 1н = 1 А |
|
±0,5° |
При 1н = 5 А |
Таблица 16 - Метрологические характеристики устройств P94V
|
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой погрешности |
Примечание |
|
Напряжение переменного тока |
(от 0,05 до 2)/Лн |
±1 % относит. |
Номинальное напряжение ин = 100 - 120 В |
|
(от 0,2 до 2)^ин |
±0,5 % относит. | ||
|
Частота переменного тока |
от 45 до 70 Гц |
±0,025 Гц |
Номинальная частота Fн = 50 Гц или 60 Гц |
|
Фазовый угол |
от 0 до 360° |
±1° |
При (от 0,05 до 2)^ин |
|
±0,5° |
При (от 0,2 до 2)^ин |
Таблица 17 - Метрологические характеристики устройств P141, P142, P143, P144, P145
|
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой погрешности |
Примечание |
|
Напряжение переменного тока |
(от 0,05 до 2)^ин |
±1% относит. |
Номинальное напряжение ин = 100 - 120 В |
|
Сила переменного тока |
(от 0,05 до 3)^1н |
±1 % относит. |
Номинальный ток 1н = 1 А или 5 А |
|
Частота переменного тока |
от 40 до 70 Гц |
±0,025 Гц |
Номинальная частота Fн = 50 Гц или 60 Гц |
|
Фазовый угол |
от 0 до 360° |
±5 % относит. |
|
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой погрешности |
Примечание |
|
Напряжение переменного тока |
(от 0,05 до 2)^ин |
±5 % относит. |
Номинальное напряжение ин = 100 - 120 В |
|
Сила переменного тока |
(от 0,05 до 3)^н |
±1 % относит. |
Номинальный ток 1н = 1 А или 5 А |
|
Частота переменного тока |
от 45 до 65 Гц |
±0,025 Гц |
Номинальная частота Fн = 50 Гц или 60 Гц |
|
Фазовый угол |
от 0 до 360° |
±5 % относит. |
Таблица 19 - Метрологические характеристики устройств P341, P342, P343, P344, P345, P346
|
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой погрешности |
Примечание |
|
Напряжение переменного тока |
(от 0,05 до 2)^ин |
±5 % относит. |
Номинальное напряжение ин = 100 - 120 В |
|
Сила переменного тока |
(от 0,05 до 3)^н |
±1 % относит. |
Номинальный ток 1н = 1 А или 5 А |
|
Частота переменного тока |
от 45 до 70 Гц |
±0,025 Гц |
Номинальная частота Fн = 50 Гц или 60 Гц |
|
Фазовый угол |
от 0 до 360° |
±5 % относит. |
Таблица 20 - Метрологические характеристики устройств P443, P445, P446
|
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой погрешности |
Примечание |
|
Напряжение переменного тока |
(от 0,05 до 2)/Лн |
±1 % относит. |
Номинальное напряжение ин = 100 - 120 В |
|
(от 0,2 до 2уин |
±0,5 % относит. | ||
|
Сила переменного тока |
(от 0,05 до 3)^н |
±1 % относит. |
Номинальный ток 1н = 1 А или 5 А |
|
(от 0,2 до 2)1н |
±0,5 % относит. | ||
|
Частота переменного тока |
от 45 до 65 Гц |
±0,025 Гц |
Номинальная частота Fн = 50 Гц или 60 Гц |
|
Фазовый угол |
от 0 до 360° |
±0,5 % относит. |
Таблица 21 - Метрологические характеристики устройств P541, P542, P543, P544, P545, P546,
P547
|
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой погрешности |
Примечание |
|
Напряжение переменного тока |
(от 0,05 до 2)/Лн |
±1 % относит. |
Номинальное напряжение ин = 100 - 120 В |
|
(от 0,2 до 2уин |
±0,5 % относит. | ||
|
Сила переменного тока |
(от 0,05 до 3)^н |
±1 % относит. |
Номинальный ток 1н = 1 А или 5 А |
|
(от 0,2 до 2)1н |
±0,5 % относит. | ||
|
Частота переменного тока |
от 45 до 65 Гц |
±0,025 Гц |
Номинальная частота Fн = 50 Гц или 60 Гц |
|
Фазовый угол |
от 0 до 360° |
±0,5 % относит. |
|
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой погрешности |
Примечание |
|
Сила переменного тока |
(от 0,05 до 3)^н |
±1 % относит. |
Номинальный ток 1н = 1 А или 5 А |
|
Частота переменного тока |
от 45 до 65 Гц |
±1 Гц |
Номинальная частота Fh = 50 Гц или 60 Гц |
Таблица 23 - Метрологические характеристики устройств P746
|
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой погрешности |
Примечание |
|
Напряжение переменного тока |
(от 0,05 до 2)^Uh |
±1 % относит. |
Номинальное напряжение Uh = 100 - 120 В |
|
Сила переменного тока |
(от 0,05 до 3)^н |
±1 % относит. |
Номинальный ток 1н = 1 А или 5 А |
|
Частота переменного тока |
от 45 до 65 Гц |
±0,025 Гц |
Номинальная частота Fh = 50 Гц или 60 Гц |
Таблица 24 - Метрологические характеристики устройств P642, P643, P645, P841
|
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой погрешности |
Примечание |
|
Напряжение переменного тока |
(от 0,05 до 2)^Uh |
±1 % относит. |
Номинальное напряжение Uh = 100 - 120 В |
|
(от 0,2 до 2)^Uh |
±0,5 % относит. | ||
|
Сила переменного тока |
(от 0,05 до 3)^н |
±1 % относит. |
Номинальный ток 1н = 1 А или 5 А |
|
(от 0,2 до 2)Jh |
±0,5 % относит. | ||
|
Частота переменного тока |
от 45 до 65 Гц |
±0,025 Гц |
Номинальная частота Fh = 50 Гц или 60 Гц |
|
Фазовый угол |
от 0 до 360° |
±0,5 % относит. |
Примечание: под Uh понимается междуфазное (линейное) напряжение.
Таблица 25 - Технические характеристики устройств
|
Характеристика |
Значение |
|
Напряжение питания |
См. таблицу 26 |
|
Интерфейсы связи |
USB, RS-232, RS-485, Ethernet |
|
Габаритные размеры (длинахширинахвысота), мм - корпус 20ТЕ |
243,1х102,4х177 |
|
- корпус 30ТЕ |
242,7х154,2х177 |
|
- корпус 40ТЕ |
270х206х177 |
|
- корпус 60ТЕ |
270х309,6х177 |
|
- корпус 80ТЕ |
270x413,2x177 |
|
Масса, кг (в зависимости от корпуса) |
от 3 до 11,5 |
|
Рабочие условия применения: - температура окружающего воздуха, °С |
от минус 25 до плюс 55 |
|
- относительная влажность воздуха, % |
до 93 при температуре плюс 40 °С |
Таблица 26 - Напряжение питания устройств
|
Номинальное напряжение питания, В |
Рабочий диапазон напряжения питания, В | ||
|
Постоянный ток |
Переменный ток |
Постоянный ток |
Переменный ток |
|
24 - 48 |
- |
19 - 65 |
- |
|
48 - 110 |
40 - 100 |
37 - 150 |
24 - 110 |
|
110 - 250 |
100 - 240 |
87 - 300 |
80 - 265 |
