Номер по Госреестру СИ: 49502-12
49502-12 Контроллеры программируемые
(MiCOM C264/MiCOM C264C)
Назначение средства измерений:
Контроллеры программируемые MiCOM C264/ MiCOM С264С (далее - контроллер программируемый MiCOM C264/C264С или контроллер) предназначены для измерений силы и напряжения постоянного и переменного тока, частоты и применяются при автоматизированном контроле, регулировании и управлении на объектах энергетики и других отраслей промышленности.
Программное обеспечение
Контроллеры имеют встроенное программное обеспечение (ПО), разработанное предприятием-изготовителем, которое устанавливается (прошивается) в энергонезависимую память контроллера при изготовлении; в процессе эксплуатации данное ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.
Идентификационные данные ПО приведены в таблице 1.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «C» в соответствии с МИ 3286-2010. Используется защита программного обеспечения паролем, исключающая возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.
Таблица 1.
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Программное обеспечение контроллера C264/C264C |
A4.31A |
1.1 |
046B 021D (вторая и пятая часть идентификационного кода) |
MD5 |

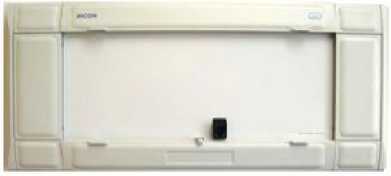

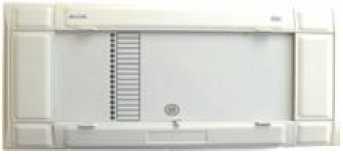

1а) - С передней панелью GHU201
2а) - С передней панелью GHU200
1б) - С передней панелью GHU211
2б) - С передней панелью GHU210
1в) - С передней панелью GHU221
2в) - С передней панелью GHU220

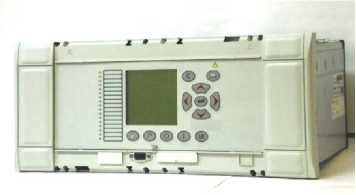

Рисунок 1 - Общий вид блоков контроллеров MiCOM C264
Рисунок 2 - Общий вид блоков контроллеров
MiCOM C264C

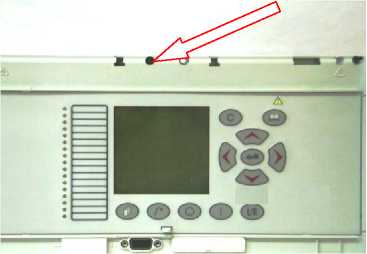

Рисунок 3 - Схема пломбирования блоков контроллеров MiCOM C264
Рисунок 4 - Схема пломбирования блоков контроллеров MiCOM C264C
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку блоков контроллеров программируемых MiCOM C264/C264C фотографическим способом и на титульные листы эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетод измерений изложен в руководстве по эксплуатации на контроллеры программируемые MiCOM C264/C264C.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к контроллерам программируемым MiCOM C264/C264C-
1 ГОСТ 8.022-91. ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне К10-16 ... 30 А.
-
2 ГОСТ 8.027-2001. ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений постоянного электрического напряжения и ЭДС.
-
3 МИ 1935-88. ГСИ. Государственная поверочная схема для средств измерений электрического напряжения до 1000 В в диапазоне частот 1 • 10-2...3 •Ю9 Гц.
-
4 МИ 1940-88. ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от К10-8 до 25 А в диапазоне частот 20...И106 Гц.
-
5 Техническая документация фирмы-изготовителя.
Лист № 5 всего листов 5
Поверка
Поверкаосуществляется в соответствии с документом «Контроллеры программируемые MiCOM C264/ C264G Методика поверки. МЦКЛ.0023.МП», утвержденным ГЦИ СИ ЗАО КИП «МЦЭ» 20.01 2012 г.
Основные средства поверки:
- калибратор универсальный модели 9100/9100Е (зарегистрирован в Госреестре СИ РФ № 25985-09): диапазон воспроизведения частоты от 0,5 Гц до 10 МГц, погрешность не более
± 0,0025%; диапазон воспроизведения силы переменного тока от 3 мкА до 20 А, пределы допускаемой погрешности ± (0,09 - 0,3)%; диапазон воспроизведения напряжения переменного тока от 1 мкВ до 1050 В, пределы допускаемой погрешности не более ± (0,04 - 0,4)%, диапазон воспроизведения напряжения постоянного тока от 1 мкВ до 1050, пределы допускаемой погрешности ± 0,006%, диапазон воспроизведения силы постоянного тока от 1 нА до 20 А, пределы допускаемой погрешности ±(0,014 0,077)%.
Изготовитель
ALSTOM Grid UK Limited, Великобритания,St. Leonardas Avenue, Stafford, ST17 4LX.
Tel.: + 44 (0) 1785 223 251.
Fax.: + 44 (0) 1785 212 232. VAT Reg No. GB 831 8205 45.
Заявитель
ЗАО «Альстом Грид».
107023, Россия, г. Москва, Электрозаводская ул., 32А. Тел: + 7 495 737 49 79.
Факс: + 7 499 748 12 65.
www.alstom.com
Испытательный центр
Государственный центр испытаний средств измерений ЗАО КИП «МЦЭ». Адрес: 125424 г. Москва, Волоколамское шоссе, 88, стр. 8. тел: (495) 491 78 12, (495) 491 86 55.e-mail: sittek@mail.ru, kip-mce@nm.ru
Контроллеры программируемые MiCOM C264/C264С являются модульными контроллерами присоединения с платой центрального процессора и обмена данными CPU270 на основе процессора Power PC.
Контроллеры программируемые MiCOM C264/C264С выполнены в виде встраиваемых в стойку блоков. На задней панели контроллеров размещены выводы плат.
Имеется две модификации контроллеров: MiCOM C264 в корпусе 80 ТЕ и MiCOM C264С в корпусе 40 ТЕ, показанные на рисунке 1. Каждая модификация имеет два исполнения корпуса: с платой входов трансформаторов тока и напряжения и без этой платы. В зависимости от исполнения внутри корпуса 40 ТЕ имеется четыре или шесть доступных посадочных мест для плат ввода / вывода аналоговых и дискретных сигналов (AIU201, AIU211, TMU220, DIU200 и DОU200) или плат коммутации (CCU200, SWU200, SWR200); в корпусе 80 ТЕ имеется 15 или 14 доступных посадочных мест для размещения соответствующих плат.
Каждая из модификаций имеет также по три исполнения передней панели, отличающиеся наличием локального дисплея управления и светодиодных индикаторов.
Метрологические характеристики контроллеров обеспечиваются платами аналоговых входов AIU201, AIU211 и TMU220.
Контроллеры выпускаются в четырех вариантах исполнения по напряжению электропитания: A01, A02, A03 и A04.
Передача информации на устройства верхнего уровня может производиться через порты RS-232, RS-485, Ethernet, в зависимости от комплектации контроллеров соответствующими платами связи по заказу.
Общий вид блоков контроллеров MiCOM C264/C264С при комплектации различными исполнениями передней панели показан на рисунках 1 и 2.
Пломбирование блоков контроллеров производится на передней панели в соответствии со схемами пломбирования, представленными на рисунках 3 и 4.
Диапазоны измерений силы постоянного тока, мА Пределы допускаемой основной приведенной погрешности измерений силы постоянного тока, %
Коэффициент для допускаемой дополнительной температурной погрешности измерений постоянного тока, °С-1
Количество входов для измерений силы постоянного тока Входное сопротивление токовых входов, Ом, не более Контроллеры с платами AIU201
Диапазоны измерений силы постоянного тока, мА
Диапазоны измерений напряжения постоянного тока, В Пределы допускаемой основной приведенной погрешности измерений:
-
- силы постоянного тока, %
-
- напряжения постоянного тока, %
Коэффициент для допускаемой дополнительной температурной погрешности измерений силы и напряжения постоянного тока, °С-1 Количество входов для измерений силы постоянного тока Количество входов для измерений напряжения постоянного тока Сопротивление входов для измерений напряжения, кОм, не менее Сопротивление входов для измерений силы тока, Ом, не более Контроллеры с платами TMU220
Диапазон измерений силы переменного тока, А:
-
- при номинальном значении силы переменного тока трансформаторов тока 1 А
-
- при номинальном значении силы переменного тока трансформаторов тока 5 А
Диапазон измерений напряжения переменного тока, В
Пределы допускаемой основной приведенной погрешности измерений:
-
- напряжения переменного тока, %
-
- силы переменного тока, % Рабочие диапазоны частоты, Гц
Пределы допускаемой основной абсолютной погрешности измерений частоты переменного тока, Гц
Коэффициент для допускаемой дополнительной темпе-ратурной погрешности измерений силы переменного тока, напряжения переменного тока и частоты, °С-1
Количество входов для измерений напряжения переменного тока Количество входов для измерений силы переменного тока Напряжение электропитания постоянного тока, В
-
- исполнение A01
-
- исполнение A02
-
- исполнение A03
-
- исполнение A04
Напряжение электропитания от сети переменного тока, В
-
- исполнение A04
Потребляемая мощность, В •А, не более
Рабочие условия эксплуатации:
-
- температура окружающего воздуха, °С
-
- относительная влажность окружающего воздуха при температуре 40 °С, %, не более
± 1; ± 5; ± 10; ± 20
± 0,1
0,00003
8
75
± 1; ± 5; ± 10; ± 20; 4...20
± 1,25; ±2,5; ± 5; ± 10
± 0,1
± 0,1
0,00003
4
4
11
75
от 0,2 до 4
от 0,2 до 20
от 7 до 577
± 0,2
± 0,2
от 45 до 55; от 54 до 66.
± 0,01
0,00001
5
4
24 ± 20% (от 48 до 60) ± 20% (от 110 до 125) ± 20%
220 ± 20%
220 ± 20%
40
от минус 25 до плюс 55
Габаритные размеры (длина х ширина х высота), мм
414 x 220 x 177
206 x 220 x 177
8
4
20000
12
-
- MiCOM C264
-
- MiCOM С264С
Масса, кг
-
- MiCOM C264
-
- MiCOM C264C
Средняя наработка на отказ, ч
Средний срок службы, лет
