Наименование характеристики

Значение

Модуль 6110

Диапазоны входного напряжения, мВ

от 0 до 400 от 0 до 8000

Диапазоны измерений виброперемещения при коэффициенте преобразования преобразователя

К= 8 мВ/(мкм), мкм

от 0 до 50 от 0 до 1000

Диапазон рабочих частот (по уровню минус 3 дБ), Гц

от 1 до 2000

Пределы допускаемой приведенной погрешности измерений виброперемещения на базовой частоте 40 Гц в рабочем диапазоне температур , %

±2

Неравномерность амплитудно-частотной характеристики в диапазоне рабочих частот относительно базовой частоты (кроме частот вблизи границ диапазона), %, не более

±5

Модуль 6120

Диапазоны входного напряжения (размах), мВ

от 0 до 311 от 0 до 9425

Диапазоны измерений:

СКЗ виброскорости, мм/с размах виброперемещения, мкм

от 0 до 100 от ±25 до ±500

Диапазоны рабочих частот, Гц по уровню минус 3 дБ

от 10 до 1000 от 5 до 1600

Пределы допускаемой приведенной погрешности измерений виброскорости на базовой частоте 80 Гц и виброперемещения на базовой частоте 40 Гц в рабочем диапазоне температур , %

±2

Неравномерность амплитудно-частотной характеристики в диапазоне рабочих частот от 10 до 1000 Гц относительно базовой частоты, %, не более

по ГОСТ ИСО 2954-97

Неравномерность амплитудно-частотной характеристики в диапазоне рабочих частот от 5 до 1600 Гц относительно базовой частоты (кроме частот вблизи границ диапазона), %, не более

±5

Модуль 6125

Диапазоны входного напряжения (размах), В: для модели 6125/00 для модели 6125/30

от 0 до 4 от 0,2 до 10

Диапазоны измерений вибрускорения при коэффициенте преобразования вибропреобразователя К= 10 мВ/(м^с^-2), м/с²

от 0 до 400 от 20 до 1000

Диапазоны измерений виброскорости при коэффициенте преобразования вибропреобразователя К= 10 мВ/(мм^с^-1), мм/с

от 0 до 400 от 20 до 1000

Диапазоны рабочих частот при измерении виброускорения (по уровню минус 3 дБ), Гц

от 5 до 8000 от 10 до 8000

Диапазоны рабочих частот при измерении виброскорости (по уровню минус 3 дБ), Гц

от 5 до 2000 от 10 до 2000

Пределы допускаемой приведенной погрешности измерений виброскорости на базовой частоте 80 Гц и виброускорения на базовой частоте 160 Гц в рабочем диапазоне температур , %

±2

Неравномерность амплитудно-частотной характеристики в диапазоне рабочих частот относительно базовых частот (кроме частот вблизи границ диапазона), %, не более

±5

Модуль 6140

Диапазоны входного напряжения (размах), мВ: канал 1

канал 2

от 0 до 400; от 0 до 2000 от 0 до 311 от 0 до 9500

Диапазоны измерений виброперемещения для канала 1 при коэффициенте преобразования вибропреобразователя К= 8 мВ/(мкм), мкм

от 0 до 50

от 0 до 250

Диапазоны измерений вибрускорения для канала 2 при коэффициенте преобразования вибропреобразователя К= 10 мВ/(м^с^-2), м/с

от 0 до 31,1

от 0 до 950

Диапазоны рабочих частот (по уровню минус 3 дБ), Гц: канал 1

канал 2

от 1 до 2000 от 5 до 1600

Пределы допускаемой приведенной погрешности измерений виброперемещения на базовой частоте 40 Гц и виброускорения на базовой частоте 160 Гц в рабочем диапазоне температур , %

±2

Неравномерность амплитудно-частотной характеристики в диапазоне рабочих частот относительно базовых частот (кроме частот вблизи границ диапазона), %, не более

±5

Модуль 6150

Диапазоны входного напряжения (размах), В

от 0 до 0,2

от 0 до 4

Диапазоны измерений виброскорости при коэффициенте преобразования вибропреобразователя К= 15 В/(м^с^-1), мм/с

от 0 до 13

от 0 до 266

Диапазон рабочих частот (по уровню минус 3 дБ), Гц

от 0,2 до 200

Пределы допускаемой приведенной погрешности измерений виброскорости на базовой частоте 10 Гц в рабочем диапазоне температур^*, %

±2

Неравномерность амплитудно-частотной характеристики в диапазоне рабочих частот относительно базовой частоты (кроме частот вблизи границ диапазона), %, не более

±5

Диапазоны входного напряжения (размах), мВ

от 0 до 400 от 0 до 8000

Диапазоны измерений виброперемещения при коэффициенте преобразования преобразователя

К= 8 мВ/(мкм), мкм

от 0 до 50 от 0 до 1000

Диапазон рабочих частот (по уровню минус 3 дБ), Гц

от 0,2 до 2000

Пределы допускаемой приведенной погрешности измерений виброперемещения на базовой частоте 40 Гц в рабочем диапазоне температур , %

±2

Неравномерность амплитудно-частотной характеристики в диапазоне рабочих частот относительно базовой частоты (кроме частот вблизи границ диапазона), %, не более

±5

Диапазон входного напряжения (постоянное), В

от минус 1,0 до 22,16

Диапазон измерений перемещения при коэффициенте преобразования преобразователя К= 8 мВ/(мкм), мм

от минус 0,125 до 2,77

Пределы допускаемой приведенной погрешности измерений перемещения в рабочем диапазоне температур^*, %

±2

Диапазон входного напряжения (постоянное), В

от минус 1,0 до 22,16

Диапазон измерений перемещения при коэффициенте преобразования преобразователя К= 8 мВ/(мкм), мм

от минус 0,125 до 2,77

Пределы допускаемой приведенной погрешности измерений перемещения рабочем диапазоне температур^*, %

±2

Диапазон измерений частоты вращения, Гц

от 0 до 20000

Пределы допускаемой приведенной погрешности измерений частоты вращения в рабочем диапазоне температур^*, %

±2

Диапазон входного напряжения, В

от 0 до 2,5

Диапазон измерений перемещения при коэффициенте преобразования преобразователя К= 4 мВ/(мкм), мкм

от 0 до 625

Пределы допускаемой приведенной погрешности измерений перемещения в рабочем диапазоне температур^*, %

±2

Диапазон входного напряжения (СКЗ) для канала измерений абсолютного расширения (канал 1), В

от 0 до 2,5

Диапазоны входного напряжения (СКЗ) для канала измерений относительного расширения (канал 2), мВ

• - для модификации PR6418/01

• - для модификации PR6418/02

от 15 до 300

от 15 до 400

Диапазон измерений абсолютного расширения (канал 1) при коэффициенте преобразования преобразователя

К= 4 мВ/(мкм), мкм

от 0 до 625

Диапазоны измерений относительного расширения (канал 2), мм:

- для модификации PR6418/01

- для модификации PR6418/02

±10

±20

Пределы допускаемой приведенной погрешности измерений абсолютного и относительного расширения в рабочем диапазоне температур^*, %

±2

Модуль 6560/6560Т совместно с модулем 6510/6510Т

Диапазоны входного напряжения переменного тока, В

±0,5; ±1,0; ±5,0; ±10,0

Диапазоны входного напряжения постоянного тока, В

±22

Диапазоны измерений виброускорения, м/с²

±50; ±100; ±500; ±1000

Диапазоны измерений виброскорости, м/с

±0,127; ±0,254; ±1,27;

±2,54

Диапазоны измерений виброперемещения, мм

±0,062; ±0,125; ±0,625;

±1,25

Диапазон измерений частоты вращения, Гц

от 0,1 до 2000

Диапазон рабочих частот, Гц

от 10 до 40000

Пределы допускаемой приведенной погрешности по каналам измерений напряжения переменного тока и характеристик вибрации в рабочем диапазоне температур^*, %: в диапазоне частот от 10 до 20 Гц включ.

в диапазоне частот св. 20 до 30 Гц включ. в диапазоне частот св. 30 до 40000 Гц включ.

±7

±4

±2

Пределы допускаемой приведенной погрешности по каналу измерений напряжения постоянного тока в рабочем диапазоне температур , %

±2

Пределы допускаемой приведенной погрешности по каналу измерения частоты вращения в рабочем диапазоне температур, %

±1

Модуль 6620

Диапазон входного напряжения постоянного тока, В

от минус 10 до 10

Диапазоны силы входного постоянного тока, мА

от 0 до 20

от 4 до 20

Пределы допускаемой основной относительной погрешности измерений напряжения и силы тока, %

±1

Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха, % / 10 °С

±0,25

Модуль 6630

Диапазоны измерений температуры, °С:

• - при помощи термопар

• - при помощи термосопротивлений

от минус 270 до 1370

от минус 200 до 400

Пределы допускаемой основной абсолютной погрешности измерений температуры, °С

±1

Пределы допускаемой абсолютной погрешности измерений температуры в рабочем диапазоне температур, °С

±2

Общие характеристики

Напряжение питания (пост. ток), В

от 18 до 31,2

Нормальные условия: диапазон температур, °С

20 ±5

Рабочие условия эксплуатации: диапазон рабочих температур, °С:

от 0 до 65

Габаритные размеры (длина ^х высота ^х ширина), мм, не более:

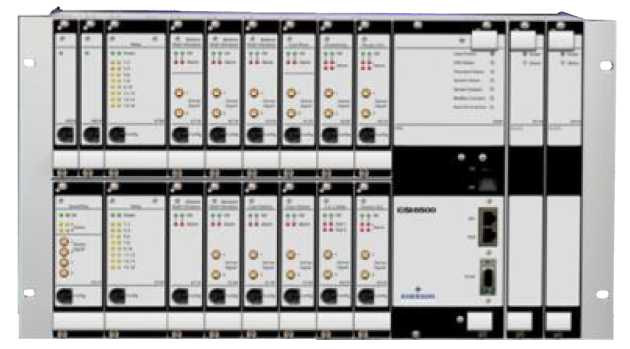

CSI 6500

483 ^х 267 ^х 239

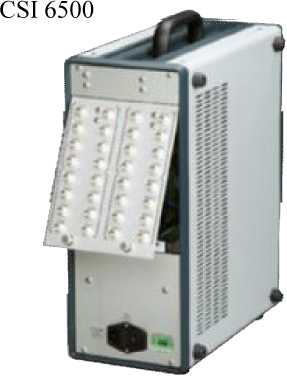

CSI 2600

210 х 410 х 520

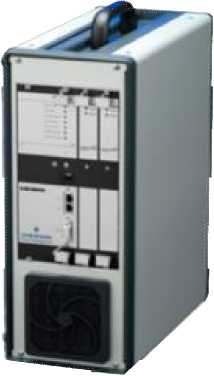

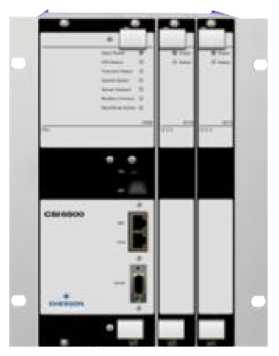

CSI 6500MS

208 х 267 х 239

Масса, кг, не более:

CSI 6500 и CSI 6500MS

от 13 до 35

CSI 2600

13,5
