Номер по Госреестру СИ: 57105-14
57105-14 Анализаторы
(CSI 2140)
Назначение средства измерений:
Анализаторы CSI 2140 (далее анализаторы) предназначены для измерения и спектрального анализа виброускорения, виброскорости, виброперемещения и осевого сдвига.
Внешний вид.
Анализаторы
Рисунок № 1
Общие сведения
Дата публикации - 28.06.2022
Срок свидетельства - 15.02.2024
Номер записи -
ID в реестре СИ - 369913
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Поверка, Нет модификации, нет данных, Без модификации, CSI 2140, 2140,
Производитель
Изготовитель - Фирма "Emerson Process Management / Computational Systems, Inc. (CSI)"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Данный отчет предназначен для поиска и анализа данных о типах средств измерений (СИ), которые связаны с указанным испытательным центром за выбранный год. Отчет осуществляет связку между:
- Приказами Росстандарта: Номерами и датами приказов, утверждающих типы СИ.
- Описаниями типов СИ: Информацией о конкретных моделях средств измерений.
- Испытательными центрами: Организациями, которые проводили испытания для утверждения типов СИ.
Результатом работы отчета является список приказов, содержащих информацию о типах СИ, связанных с указанным испытательным центром за выбранный год.
Входные данные
Для работы с отчетом необходимо:
- Выбрать год из выпадающего списка.
- Указать наименование испытательного центра (например, "ВНИИФТРИ").
Выходные данные
Отчет выводит таблицу с информацией о найденных приказах и связанных с ними типах СИ. Таблица содержит следующие столбцы:
- № приказа: Номер и дата приказа Росстандарта.
- Наименование приказа: Полное название приказа.
- № типа СИ: Регистрационный номер типа средства измерений.
- Тип СИ: Наименование и описание типа средства измерений.
Каждая запись в таблице содержит ссылки для просмотра подробной информации о приказе и типе СИ.
Статистика
Кол-во поверок - 138
Выдано извещений - 0
Кол-во периодических поверок - 85
Кол-во средств измерений - 84
Кол-во владельцев - 23
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 6299 дн.
Приказы РСТ, где упоминается данный тип СИ
№245 от 2019.02.15 О продлении срока действия свидетельств об утверждении типа
№2596 от 2024.10.31 Приказ об утверждении Программы национальной стандартизации на 2025 год
№3370 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Поддержка жизненного цикла продукции" (ТК 482)
Наличие аналогов СИ: Анализаторы (CSI 2140)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
57105-14 Анализаторы (CSI 2140) Фирма "Emerson Process Management / Computational Systems, Inc. (CSI)" (СОЕДИНЕННЫЕ ШТАТЫ ) |
63412-16 Приборы универсальные портативные серии (ВС-311) АО "Висом" (РОССИЯ г. Смоленск) |
Все средства измерений АО "Висом"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
57105-14 15.02.2024 |
Анализаторы, CSI 2140 Фирма "Emerson Process Management / Computational Systems, Inc. (CSI)" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
60419-15 28.02.2025 |
Системы контроля машинного оборудования, CSI Фирма "Emerson Process Management / Computational Systems, Inc. (CSI)" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
Отчет предоставляет агрегированные данные о стоимости поверки средств измерений по регионам, городам и организациям. Данные о стоимости поверки берутся из открытых источников и периодически обновляются. В базе содержится более 700 тыс. записей.
В качестве поисковой фразы могут быть указаны: номер типа СИ из реестра АРШИНа, часть наименования типа СИ, город или наименование организации. Фраза должна состоять минимум из 5 символов.
Кто поверяет Приборы универсальные портативные серии (ВС-311)
Стоимость поверки Приборы универсальные портативные серии (ВС-311)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
8100 | 9587 |
|
ФБУ Иркутский ЦСМ Иркутская область |
13005 | 9587 |
|
ФБУ Красноярский ЦСМ Красноярский край |
9297 | 9587 |
|
ФБУ Липецкий ЦСМ Липецкая область |
8060 | 9587 |
|
ФБУ Липецкий ЦСМ Липецкая область |
6170 | 9587 |
Программное обеспечение
Программное обеспечение (ПО) служит для обработки, визуализации и архивации информации, которая поступает от измерительных каналов. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с анализатором.
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификацион ный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
A2140FW-RU |
CSI 2140 Russian Firmware |
Rev. 1.3.2.2 |
- |
- |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой анализатора и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по МИ 3286-2010 уровню «С».
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на корпус анализатора методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийРуководство по эксплуатации «Анализатор CSI 2140», Приложение В.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам CSI 2140
Техническая документация фирмы «Emerson Process Management/Computational Systems, Inc. (CSI)», США
Поверка
Поверкаосуществляется по документу МП 57105-14 «Анализаторы CSI 2140» фирмы «Emerson Process Management/Computational Systems, Inc. (CSI)», США. Методика поверки», утвержденному ФГУП «ВНИИМС» 18 февраля 2014 года.
Основные средства поверки: генератор сигналов сложной формы со сверхнизким уровнем искажений DS 360 (г/р № 45344-10); мультиметр цифровой Agilent 34411А (г/р № 33921-07).
Изготовитель
Фирма «Emerson Process Management/Computational Systems, Inc. (CSI)», СШААдрес: 835 Innovation Drive, Knoxville, TN 37932, USA
Заявитель
Общество с ограниченной ответственностью «Эмерсон» (ООО «Эмерсон»)
Адрес: 115114, Российская Федерация, г. Москва, ул. Летниковская, д. 10, стр. 2
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46 Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Анализатор представляет собой четырехканальный аналого-цифровой преобразователь, осуществляющий однократное и двукратное интегрирование, спектральный анализ на основе быстрого преобразования Фурье (БПФ), кросс-анализ, анализ переходных процессов, анализ состояния подшипников качения, измерение числа оборотов, а также проведение балансировки и вычисление технологических параметров (температура, давление). Анализатор имеет четыре канала для подключения преобразователей (датчиков).
Принцип действия анализаторов основан на измерении и обработке электрических сигналов, поступающих от первичных преобразователей. Анализатор имеет входы по постоянному и переменному напряжению.
В качестве первичных преобразователей могут использоваться пьезоэлектрические одноосевые и трехосевые акселерометры, датчики скорости (велосиметры), датчики частоты вращения, а также датчики с выходом по постоянному или переменному напряжению.
Анализатор снабжен цветным дисплеем, специальный разъем для подключения персонального компьютера. Питание анализаторов осуществляется от аккумуляторной батареи.

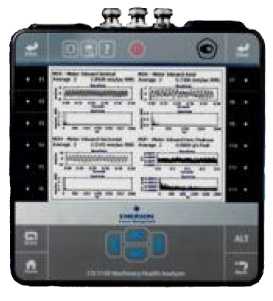

Внешний вид анализатора CSI 2140 приведен на рисунке 1.
Рисунок 1- Внешний вид анализатора CSI 2140
Диапазоны входного напряжения, В:
|
переменного тока постоянного тока |
от 0 до 20 от минус 20 до 20 |
|
Диапазон измерения виброускорения при коэффициенте преобразования 10 мВ/(м-с’2), м/с2 |
±900 |
|
Диапазон измерения виброскорости при коэффициенте преобразования 10 мВ/(м-с"2), мм/с |
±900 |
|
Диапазон измерения виброперемещения при коэффициенте преобразования 10 мВ/(м-с"2), мкм |
±1000 |
|
Диапазоны рабочих частот (740 поддиапазонов), Гц |
от 5 до 65 000 |
|
Пределы допускаемой основной относительной погрешности по каналу измерения виброускорения, виброскорости и виброперемещения в диапазоне рабочих частот, % |
±5 |
|
Диапазон измерения осевого сдвига при коэффициенте преобразования 8 мВ/мкм, мм |
±2,5 |
|
Пределы допускаемой основной приведенной погрешности по каналу измерения осевого сдвига, % |
±3 |
Пределы допускаемой относительной погрешности по каналам измерения виброускорения, виброскорости и виброперемещения в диапазоне рабочих температур, %
|
Пределы допускаемой основной приведенной погрешности | |
|
по каналу измерения осевого сдвига в диапазоне рабочих температур, % |
±5 |
|
Напряжение питания постоянного тока, В |
7,2 |
|
Нормальные условия эксплуатации: диапазон температур, °С |
20±5 |
|
Рабочие условия эксплуатации: диапазон температур, °С |
от минус 20 до 50 |
|
Габаритные размеры (длина х ширина х высота), мм |
226 х 40 х 248 |
|
Масса, кг |
1,9 |
Примечание - метрологические характеристики анализатора приведены без учета первичных преобразователей
