Номер по Госреестру СИ: 60285-15
60285-15 Спектрофотометры
(NIRS мод. NIRS DS2500, NIRS DA1650)
Назначение средства измерений:
Спектрофотометры NIRS модели NIRS DS2500, NIRS DA1650 (далее - спектрофотометры) предназначены для измерения спектральной оптической плотности (десятичный логарифм спектрального коэффициента отражения) твердых, гранулированных и жидких образцов в ближнем инфракрасном и видимом спектральном диапазоне.
Внешний вид.
Спектрофотометры
Рисунок № 1
Внешний вид.
Спектрофотометры
Рисунок № 2
Внешний вид.
Спектрофотометры
Рисунок № 3
Внешний вид.
Спектрофотометры
Рисунок № 4
Программное обеспечение
Программное обеспечение идентифицируется при включении анализатора путем вывода на экран наименования ПО.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Тип модели |
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификации онный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
NIRS DS2500 |
FOSS.Nova.UI. Advanced.Core. exe |
ISIscan Nova |
6.х.х |
74E08ECF3A90B7D3 48C969B886E3CB0D |
MD5 |
NIRS DA1650 |
FOSS.Nova.UI. MiniTouch.Cor e.exe |
ISIscan Nova |
6.х.х |
FB95ECBEE108EAC B957C742757FBF947 |
MD5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений по МИ 3286-2010 «С» - метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты. Конструктивно спектрофотометры имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.
Пломбировка приборов конструкцией спектрофотометров не предусмотрена.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на каждый экземпляр спектрофотометра в виде наклейки, а также на титульный лист Руководства по эксплуатации спектрофотометра типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений содержатся в Руководстве по эксплуатации.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к спектрофотометрам NIRS модели: NIRS DS2500, NIRS DA16501. ГОСТ 8.557-2007. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных
Лист № 6 Всего листов 6 коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн от 0,2 до 50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн от 0,2 до 20,0 мкм. 2. Техническая документация компании FOSS Analytical AB, Швеция.
Заявитель
ООО «Фосс Электрик», г. Москва Юридический и фактический адрес: 105066, Москва, ул. Новорязанская, д. 31/7, корп. 24. тел.: +7(495) 640-76-10, факс: +7(495)640-76-11, e-mail: ak@foss.dk.Испытательный центр
ГЦИ СИ Федеральное бюджетное учреждение «Государственный региональный центр метрологии и испытаний в г. Москве» (ГЦИ СИ ФБУ «Ростест-Москва»), 117418, Москва, Нахимовский пр., 31, тел.: 129-19-11 факс: 124-99-96email: info@rostest.ru,
Принцип действия спектрофотометров основан на сравнении двух световых потоков: полного, принимаемого за 100% отражения, и ослабленного при отражении от исследуемого образца.
Спектрофотометры собраны по однолучевой схеме. В корпусе прибора расположены следующие основные узлы: источник света (галогенная лампа); монохроматор с подвижной дифракционной решеткой; фокусирующая оптическая система; модуль транспортировки образцов, предназначенный для размещения и перемещения (вращательного) кюветы с исследуемым образцом или раствором в потоке излучения; приемники излучения - кремниевый фотодиод для диапазона длин волн от 400 до 1098 нм и детектор на основе сульфида свинца для диапазона длин волн от 1100 до 2500 нм, а также система электропитания и схема связи с управляющим компьютером. Управление режимами работы, все операции калибровки, измерений и сохранения результатов производится специализированной компьютерной программой «ISIscan Nova», работающей в среде Windows.
Все чашки для образцов, используемые для спектрофотометра NIRS DS2500, отвечают требованиям стандарта ISO 12099 об обязательном наличии окна из кварцевого стекла для предупреждения высыхания поверхностного слоя исследуемого образца. NIRS DS2500 поставляется с двумя чашками разного размера: большой и малой.
Малая чашка предназначена для мелких гранулированных или порошкообразных образцов и продуктов, легко поддающихся прессовке. При установке такой чашки в приемный блок необходимо использовать держатель.
Большая чашка предназначена для крупнозернистых образцов или силоса.
Абсолютно герметичный корпус прибора предотвращает попадание внутрь пыли и других загрязнителей. Охлаждающие вентиляторы расположены вне основного корпуса и соединены с внутренней системой охлаждения, которая поддерживает постоянную температуру внутри корпуса. Воздушные потоки не попадают в оптическую камеру анализатора.
Фото общего вида.

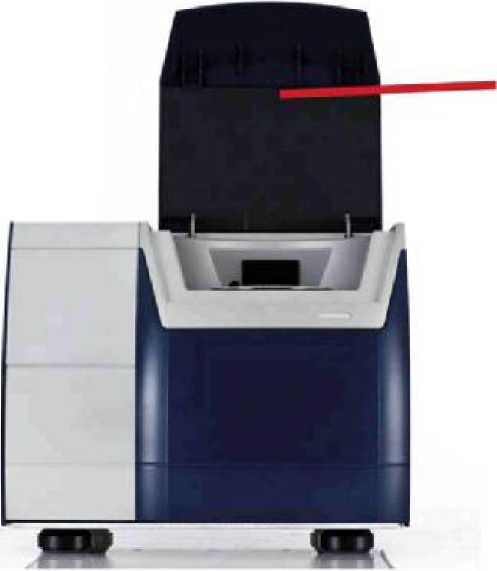

NIRS DS2500 (вид спереди)
1 - крышка

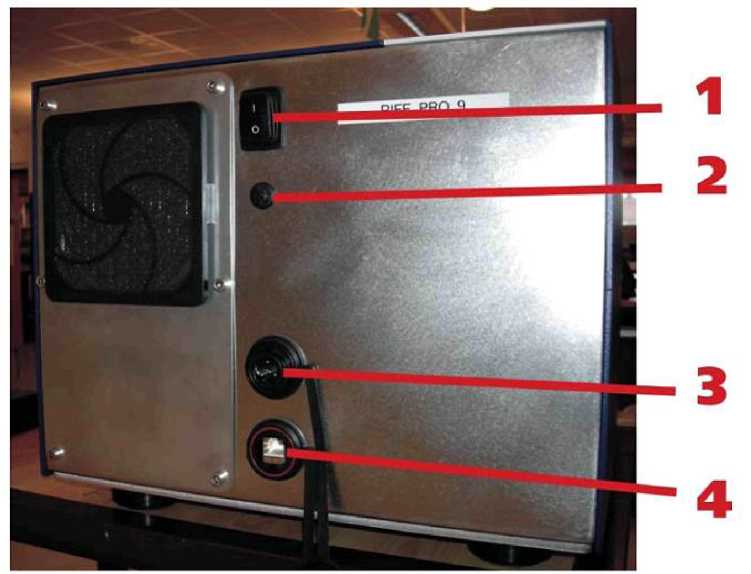

NIRS DS2500 (вид сзади)
1- переключатель ВКЛ./ВЫКЛ.
2 - держатель предохранителя
3 - разъем для подключения силового кабеля
4- разъем для Ethernet

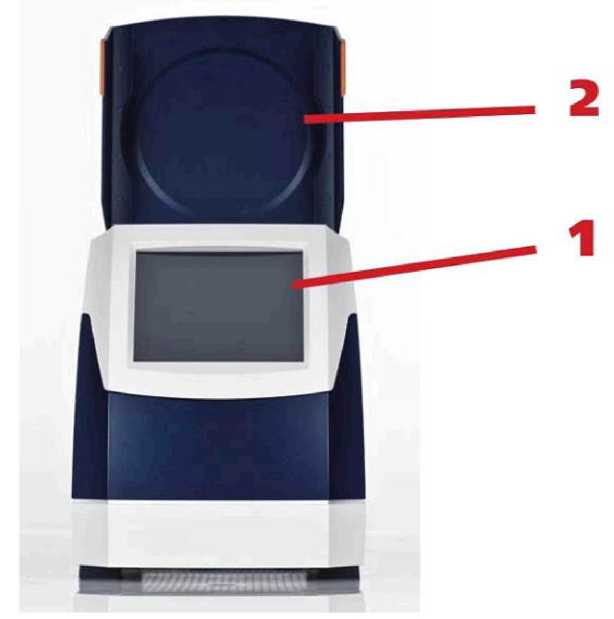

NIRS DA1650, вид спереди
1 - сенсорный экран

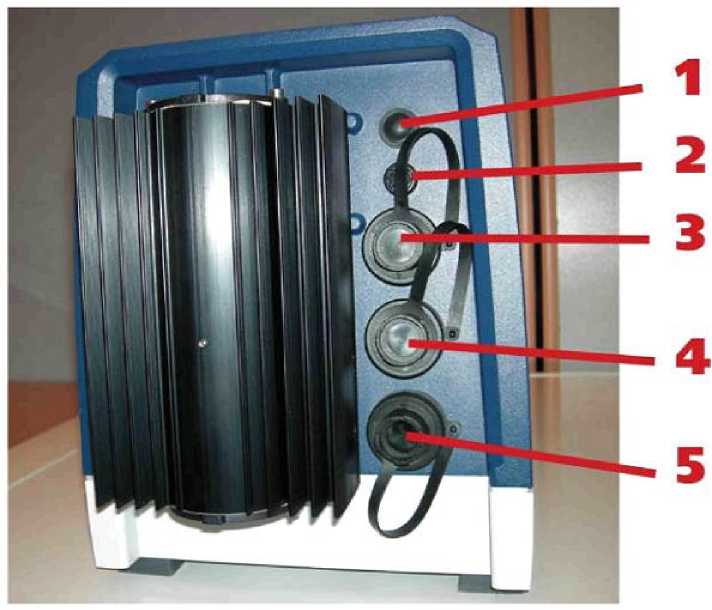

NIRS DA1650, вид сзади
-
1- переключатель ВКЛ./ВЫКЛ.
-
2- держатель предохранителя
-
3- разъем для подключения шнура питания
4.- разъем для Ethernet
5 - USB порт
Лист № 4 Всего листов 6
1. Диапазон измерений спектральной оптической плотности, Б | ||
NIRS DS2500 |
от 0,03 до 2,00 | |
NIRS DA1650 |
от 0,03 до 1,00 | |
2. Рабочий спектральный диапазон, нм, для модели: | ||
NIRS DS2500 |
от 400 до 2500 | |
NIRS DA1650 |
от 1100 до 1650 | |
3. Пределы допускаемой абсолютной погрешности при измерении спектральной оптической плотности, Б |
DS2500 |
DA1650 |
- в диапазоне от 0,030 до 0,50 Б |
±0,030 |
±0,030 |
- в диапазоне свыше 0,50 до 1,0 Б |
±0,080 |
±0,080 |
- в диапазоне свыше 1,0 до 2,0 Б |
±0,40 | |
4. Пределы допускаемой абсолютной погрешности установки длин волн, нм |
±4,0 |
±4,0 |
5. Напряжение питающей сети, В |
220 ± 22 В, 50Гц |
б.Потребляемая мощность (без учета компьютера), В •А, не более | |
NIRS DS2500 |
105 |
NIRS DA1650 |
70 |
7.Габаритные размеры, мм, не более | |
NIRS DS2500 |
375x490x300 |
NIRS DA1650 |
230x530x280 |
8.Масса, кг, не более | |
NIRS DS2500 |
27 |
NIRS DA1650 |
16 |
Условия эксплуатации
Диапазон температуры окружающей среды, Со |
от 5 до 40 |
Диапазон относительной влажности, % |
до 93 |
Диапазон атмосферного давления, кПа |
от 84 до 106,7 |
Температура хранения |
от минус 20°C до плюс 70°C |
