Номер по Госреестру СИ: 59945-15
59945-15 Анализаторы воды
(Navigator 500)
Назначение средства измерений:
Анализаторы воды «Navigator 500» (далее - анализаторы) предназначены для измерений массовой доли кислорода, гидразина и натрия в воде.
Внешний вид.
Анализаторы воды
Рисунок № 1
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
AWT540 Transmitter Application Software |
AWT540/P2 |
AWT540/P2/00/01/04 |
0x2854 |
CRC16-CCITT |
Уровень защиты «С» по МИ 3286-2010 (метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений).
Влияние программного обеспечения анализаторов учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типананосится на переднюю панель измерительного преобразователя способом наклейки и на титульные листы руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации на анализаторы воды «Navigator 500».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам воды «Navigator 500»
ГОСТ 22729-84 «Анализаторы жидкости ГСП. Общие технические условия».
ГОСТ 22018-84 «Анализаторы растворенного в воде кислорода амперометрические ГСП. Общие технические требования».
Техническая документация фирмы-изготовителя «ABB Limited», Великобритания.
Поверка
Поверкаосуществляется по документу МП 59945-15 «Инструкция. Анализаторы воды «Navigator 500». Методика поверки», разработанному ФГУП «ВНИИМС» 26 сентября 2014 г.
Основные средства поверки: ГСО №№ 10253-2013, 8062-94, гидразин по ГОСТ 5841-74.
Изготовитель
«ABB Limited», ВеликобританияOldens Lane, Stonehous, Gloucestershire, GL 10 3TA, UK
Тел.: +44 145 38 26 661, факс: +44 145 38 29 671
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77/437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Конструктивно анализаторы воды «Navigator 500» (далее - анализаторы) состоят из двух блоков: измерительного преобразователя «Navigator 540» и аналитического блока «Navigator 550». К измерительному преобразователю могут быть подключены до четырех однопоточных аналитических блоков. В каждом из них находится датчик, предназначенный для определения в пробе одного из трех компонентов: растворенного кислорода, гидразина или натрия.
Первоначально проба поступает в настраиваемый блок постоянного напора, где обеспечивается стабилизация давления и постоянство расхода пробы. При измерении концентрации гидразина и натрия в пробу автоматически добавляется щелочной реагент для установления определенного pH раствора. Анализ пробы происходит в проточной электрохимической ячейке. Разность потенциалов двух электродов в ячейке создает электрический ток, сила которого зависит от концентрации определяемого компонента в пробе. Сигнал от пары электродов обрабатывается интеллектуальной платой, расположенной в аналитическом блоке, и результаты измерений в мкг/кг или ppb (млрд-1) отображаются на дисплее измерительного преобразователя.
Датчик растворенного кислорода - это легкозаменяемый гальванический элемент, состоящий из свинцового анода и серебряного электрода в щелочном электролите. Датчик гидразина представляет собой центральную керамическую трубку с платиновым анодом внутри и намотанным снаружи серебряным катодом. Датчик натрия состоит из электрода натрия и электрода сравнения из серебра и хлорида серебра.
В аналитических блоках установлен датчик температуры. В анализаторах предусмот0рена компенсация результатов измерений от изменения температуры пробы в диапазоне (5 - 55) 0С.
Аналитический блок с датчиком натрия может анализировать до трех различных потоков проб.
Программное обеспечение анализаторов позволяет полностью автоматизировать выполнение анализа и осуществляет следующие функции: автоматическую или ручную калибровку, автоматическую диагностику прибора, задание и контроль режимных параметров, обработку экспериментальных данных. Предусмотрено установление предупредительной сигнализации.

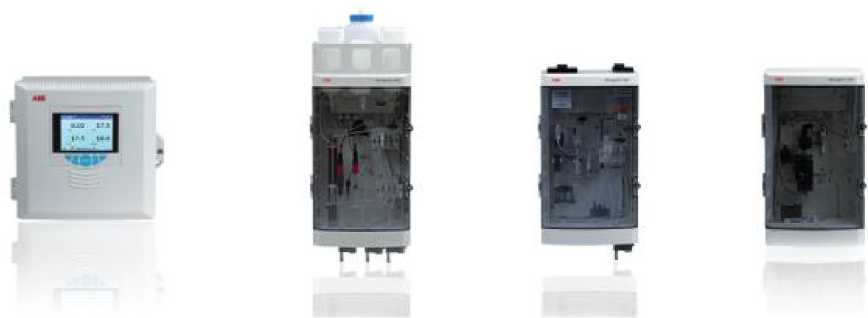

Измерительный преобразователь |
Анализатор натрия Анализатор гидразина Анализатор растворенного кислорода |
Рис.1. Фотография общего вида анализаторов воды «Navigator 500»
Руководство по эксплуатации. Методика поверки.
Наименование метрологических характеристик |
Анализируемое вещество | ||
Кислород |
Г идразин |
Натрий | |
Диапазон измерений массовой доли, млрд-1 |
от 0 до 20 000 |
от 0 до 1000 |
от 0,01 до 10000 |
Пределы допускаемой погрешности, приведенной к верхнему пределу диапазона измерений, % |
± 5 (в диапазоне от 0 до 100 млрд-1) |
± 5 (в диапазоне от 0 до 100 млрд-1) |
± 10 (в диапазоне от 0,01 до 1 млрд-1) ± 10 (в диапазоне от 1 до 50 млрд-1) |
Пределы допускаемой относительной погрешности измерений, % |
± 5 (в диапазоне св. 100 до 20000 млрд-1) |
± 5 (в диапазоне св.100 до 1000 млрд-1) |
± 10 (в диапазоне св. 50 до 10000 млрд-1) |
Время установления показаний T0,9, мин, не более |
1 |
2 |
4 |
Потребляемая мощность измерительного преобразователя и 10
аналитического блока, В •А, не более
Габаритные размеры, мм, не более
измерительного преобразователя 14х98х194
аналитического блока с датчиком растворенного кислорода, гидразина 290х185х480
аналитического блока с датчиком натрия 290х185х668
Масса, кг, не более
измерительного преобразователя 1,5
аналитического блока 4,5
Условия эксплуатации:
0
от 0 до плюс 55 до 95 без конденсации
-
- температура окружающей среды, С,
-
- относительная влажность, %
- напряжение тока, В
переменного (измерительный преобразователь) постоянного (аналитический блок)
- частота переменного тока, Гц
- температура рабочей среды, 0С
- давление рабочей среды, кПа
(100 - 240)± 10 %
24 50/60 от 5 до 55 до 150
