Назначение средства измерений:
Анализаторы жидкости AX400 моделей АХ410, AX411, AX413, AX416, АХ418, AX430, AX433, AX436, AX438, AX450, AX455, AX456, AX460, AX466, AX468, AX480, AX488 (далее -анализаторы) предназначены для непрерывного измерения удельной электрической проводимости, водородного показателя pH, окислительно-восстановительного потенциала и содержания растворенного кислорода, в жидких средах, в том числе в сточных водах.
Внешний вид.
Анализаторы жидкости
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 03.06.2024
Номер записи -
ID в реестре СИ - 350538
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, мод. AX416, АХ410/10101, АХ410, AX466, AX436, AX416, AX410, AX400, мод. АХ416, AX400 модели AX460, AX400 мод. AX436, AX400 мод. AX416, AX400, ABB AX460/200011/STD,
Производитель
Изготовитель - Фирма "ABB Limited"
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Суть отчета показать, как в динамике по годам осуществляется наполнение реестра ФГИС АРШИН типами средств измерений в разрезе типа производства (серийное или единичное) и страны изготовления. Отчет состоит из 7 графиков и одной сводной таблицы. Графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
График "Типы СИ ФГИС АРШИН по годам (серийное vs единичное производство), шт.".
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены типы СИ серийного производства, красным - единичного.
График "Типы СИ ФГИС АРШИН серийного и единичного производства (импортные и отечественные), %».
Цветовым выделением по секторам показано % соотношение отечественных серийных типов СИ, отечественных единичных типов СИ, серийных импортных типов СИ и единичных импортных типов СИ.
Круговая диаграмма "Типы СИ - серийное производство". В процентных показано соотношение между иностранными и отечественными типами СИ серийного производства.
Круговая диаграмма "Типы СИ - единичное производство". В процентных показано соотношение между иностранными и отечественными типами СИ единичного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), шт.».
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), %».
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные без резервуаров, цистерн, трансформаторов, измерительных систем), %".
Особенностью графика является игнорирование специфических типов СИ, которые по своей сути не являются классическими СИ и мешают понять истинное соотношение между отечественными и импортными СИ серийного производства.
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Статистика
Кол-во поверок - 59
Выдано извещений - 1
Кол-во периодических поверок - 38
Кол-во средств измерений - 21
Кол-во владельцев - 14
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1291 от 2019.06.03 О продлении срока действия свидетельств об утверждении типа
Наличие аналогов СИ: Анализаторы жидкости (AX400 мод. AX410, AX411, AX413, AX416, AX418, AX430, AX433, AX436, AX438, AX450, AX455, AX456, AX460, AX466, AX468, AX480, AX488)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
40405-09 Анализаторы жидкости (AX400 мод. AX410, AX411, AX413, AX416, AX418, AX430, AX433, AX436, AX438, AX450, AX455, AX456, AX460, AX466, AX468, AX480, AX488) Фирма "ABB Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
44752-15 Анализаторы растворенного кислорода (МАРК-409) ООО "Взор" (РОССИЯ г.Нижний Новгород) |
Все средства измерений ООО "Взор"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
40080-08 |
Анализатор фторид-ионов промышленный, 8231 Фирма "ABB Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
40398-09 01.05.2014 |
Анализаторы мутности, 4670, 4671, 4672, 4675, 4676, 4677 с датчиками 7997-200, 7997-201, 7997-202, 7997-300, 7997-400, 7997-401, 7997-405 Фирма "ABB Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
40405-09 03.06.2024 |
Анализаторы жидкости, AX400 мод. AX410, AX411, AX413, AX416, AX418, AX430, AX433, AX436, AX438, AX450, AX455, AX456, AX460, AX466, AX468, AX480, AX488 Фирма "ABB Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
40470-09 01.07.2014 |
Анализаторы растворенного кислорода, 9437, 9438 Фирма "ABB Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
40803-09 01.08.2014 |
Расходомеры-счётчики электромагнитные, MagMaster, AquaMaster, WaterMaster Фирма "ABB Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
4 года |
|
40804-09 01.08.2014 |
Расходомеры-счётчики электромагнитные, AquaProbe Фирма "ABB Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
4 года |
|
40805-09 01.08.2014 |
Расходомеры-счетчики, OriMaster Фирма "ABB Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
40815-09 |
Анализатор жесткости воды, AW 101 Фирма "ABB Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
41086-09 22.08.2024 |
Анализаторы оксида кремния и фосфатов, Navigator 600 мод. AW641, AW642 Фирма "ABB Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
41304-09 01.10.2014 |
Анализаторы жидкости ионоселективные, 7835, 8037, 8230, 8231, 8232, 8234, 8235, 8236 Фирма "ABB Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
41320-09 01.10.2014 |
Анализаторы хлора, AW 401, AW 402 Фирма "ABB Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
41325-09 01.10.2014 |
Газоанализаторы, AK 100 мод. 101, 102, 103, 104 Фирма "ABB Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
41975-09 01.01.2015 |
Анализаторы кислорода циркониевые, ZDT Фирма "ABB Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
44512-10 01.08.2015 |
Трубки напорные осредняющие, TORBAR Фирма "ABB Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
44538-10 12.11.2025 |
Анализаторы жесткости воды, AW101 Testomat Фирма "ABB Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
45704-10 01.08.2015 |
Анализаторы кислорода циркониевые, AZ20 Фирма "ABB Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
55061-13 02.08.2023 |
Анализаторы воды, Aztec 600 Фирма "ABB Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
56902-14 28.01.2024 |
Анализаторы кислорода циркониевые, AZ30 Фирма "ABB Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
59945-15 06.12.2024 |
Анализаторы воды, Navigator 500 Фирма "ABB Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
68138-17 26.07.2022 |
Анализаторы кислорода циркониевые, AZ20, AZ25 Фирма "ABB Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
Внимание!!
Отчет долго строится.
На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ. Далее, в зависимости от выбранной области строятся три гистограммы и таблица по владельцам СИ и их поверкам.
На гистограммах владельцы СИ разбиты по группам в зависимости от количества поверок, приходящихся на их СИ. Графики дают наглядное представление о поверках и средствах измерений в зависимости от масштаба бизнеса владельца и специфики его деятельности. Для удобства отображения графики учитывают организации имеющие от 10 и более поверок.
Таблица отображает данные о наименовании владельца СИ, количестве поверок и количестве средств измерений у владельца в соответствии с выбранной областью измерений. Для ускорения генерации отчета в таблице приводятся данные о юридических лицах, имеющих 2 и более поверки.
Кто поверяет Анализаторы растворенного кислорода (МАРК-409)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 17 | 0 | 14 | 0 | 17 | 0 | 14 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 4 | 1 | 0 | 3 | 1 | 4 | 0 | 3 | |
| ООО "АВТОМАТИКА-СЕРВИС" (RA.RU.312514) | 4 | 0 | 4 | 0 | 3 | 0 | 3 | |||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 11 | 0 | 8 | 0 | 11 | 0 | 8 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 15 | 0 | 9 | 0 | 15 | 0 | 9 | ||
| ФБУ "Государственный региональный центр стандартизации метрологии и испытаний в Красноярск (01.00291-2013) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "АВТОМАТИКА-СЕРВИС", г.Братск (RA.RU.311237) | 3 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Анализаторы растворенного кислорода (МАРК-409)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Костромской ЦСМ Костромская область |
3214 | 4201 |
|
ФБУ Красноярский ЦСМ Красноярский край |
2542 | 4201 |
|
ФБУ Красноярский ЦСМ Красноярский край |
3366 | 4201 |
|
ФБУ Якутский ЦСМ Республика Саха (Якутия) |
5365 | 4201 |
|
ФБУ Саратовский ЦСМ им. Б.А. Дубовикова Саратовская область |
5090 | 4201 |
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения (свидетельство о государственной регистрации) |
Номер версии (идентификаци онный номер) программного обеспечения |
Цифровой иден тификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Стандартное программное обеспечение AX400 |
AX400/2000 |
24.00 |
0345ACB7 |
Данные добавляются в виде байтов и результат накапливается в двойном слове (8 шестнадцатеричных цифр) |
|
Уровень защиты программного обеспечения по М |
И 3286-2010: | |||
- "А" - не требуется специальных средств защиты метрологически значимой части ПО СИ и измеренных данных от преднамеренных изменений.
Влияние программного обеспечения анализаторов учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типананосят на лицевую панель прибора методом штемпелевания и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации "Анализаторы жидкости моделей АХ410, AX411, AX413, AX416, AX 418, AX430, AX433, AX436, AX438, AX450, AX455, AX456, AX460, AX466, AX468, AX480, AX488".
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам жидкости моделей АХ410, AX411, AX413, AX416, AX 418, AX430, AX433, AX436, AX438, AX450, AX455, AX456, AX460, AX466, AX468, AX480, AX488
ГОСТ 8.120-99 ГСИ. Государственная поверочная схема для средств измерений pH.
ГОСТ 8.457-2000 ГСИ. Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей.
ГОСТ 22729-84 "Анализаторы жидкостей. ГСП. Общие технические условия".
ГОСТ 22018-84 "Анализаторы растворенного в воде кислорода амперометрические ГСП. Общие технические требования".
ГОСТ 27987-88 "Анализаторы жидкости потенциометрические. ГСП. Общие технические условия".
ГОСТ 13350-78 "Анализаторы жидкости кондуктометрические ГСП. Общие технические условия".
Техническая документация фирмы-изготовителя "АВВ Limited", Великобритания.
Поверка
Поверкаосуществляется по документу МП 40405-09 «Инструкция. Анализаторы жидкости моделей АХ410, AX411, AX413, AX416, AX 418, AX430, AX433, AX436, AX438, AX450, AX455, AX456, AX460, AX466, AX468, AX480, AX488 фирмы «ABB Limited, Великобритания». Методика поверки», утвержденному ФГУП «ВНИИМС» 25.12. 2008 г.
При поверке применяют следующие эталонные средства:
-
- эталонные растворы удельной электрической проводимости 2-го разряда с относительной погрешностью не более 1%;
-
- буферные растворы - рабочие эталоны рН 2-го разряда по ГОСТ 8.120-99;
-
- стандарт-титры СТ-ОВП-01 по ТУ 2642-004-02567567-2008;
-
- ГСО-ПГС №№ 3722-87, 3723-87, 3725-87, 3732-87.
Изготовитель
Фирма "АВВ Limited", Великобритания
Адрес: Oldends Lane, Stonehouse, Gloucestershire, GL10 3TA, United Kingdom of Great Britain and Northern Ireland
Тел.: +44 145 38 26 661, факс: +44 145 38 29 671
Заявитель
Общество с ограниченной ответственностью "АББ" Адрес: 117997, Россия, г. Москва, ул. Обручева, дом 30/1, стр. 2 Тел +7 (495) 960 22 00, факс: +7 (495) 777 22 20
Испытательный центр
Федеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт метрологической службы" (ФГУП "ВНИИМС")
Адрес: 119361, г. Москва, ул. Озерная, д. 46 Тел./факс: (495)437-55-77/437-56-66
E- mail: office@vniims.ru, www.vniims.ru
Принцип действия анализаторов при измерении электрической проводимости основан на измерении электрического сопротивления растворов электролитов и преобразования его в значение удельной электрической проводимости, а также в унифицированный электрический сигнал. Измерения содержания растворенного кислорода выполняется с применением амперометрических мембранных сенсоров. Принцип действия анализаторов при измерении pH основан на измерении ЭДС электродной системы и расчете водородного показателя pH анализируемого раствора на основе уравнения Нернста.
Конструктивно анализаторы состоят из сенсора (первичного измерительного преобразователя) и электронного блока. Преобразователи комплектуют различными типами погружных и проточных сенсоров, предназначенных для работы в разнообразных средах, в том числе агрессивных и содержащих абразивные материалы
Вторичный преобразователь представляет собой электронный блок, позволяющий вводить параметры (диапазон измерений, значения рН калибровочных растворов и др.), устанавливать уровни сигнализации, проводить диагностику состояния и градуировку прибора. Анализаторы относятся к классу многопредельных с переключением диапазонов измерений. Результаты измерений выводятся на жидкокристаллический дисплей.
Различные модели анализаторов предназначены: AX416, AX436, AX460, AX466, AX468 для измерения pH и окислительно-восстановительного потенциала; AX418, AX438, AX468, AX480, AX488 для измерения содержания растворенного кислорода; АХ410, AX411, AX413, AX416, AX418, AX450, AX455, AX456, AX413, AX430, AX433, AX436, AX438 для измерения электрической проводимости. Приборы комплектуются сенсорами: AP101, AP102, AP103, AP104, AP121, AP 201, AP 202, AP 203, AP301, AP302, AP303, AP304, AP305, 7651, 7652, 7654, 7655, 7656, TB(X)551, TB(X)556, TB(X)557, TB(X)561, TB(X)562, TB(X)564, TB(X)567 (для измерения pH и/или окислительно-восстановительного потенциала); AC210, AC211, AC212, AC213, AC 220, AC 221, 2085, TB451, TB452, TB454, TB457, TB458, TB461, TB464, TB465, TB468, TB47 (для измерения электрической проводимости), 9408, 8012 (для измерения содержания растворенного кислорода).
Приборы устанавливают непосредственно на трубопроводах, возможен также настенный и щитовой их монтаж.

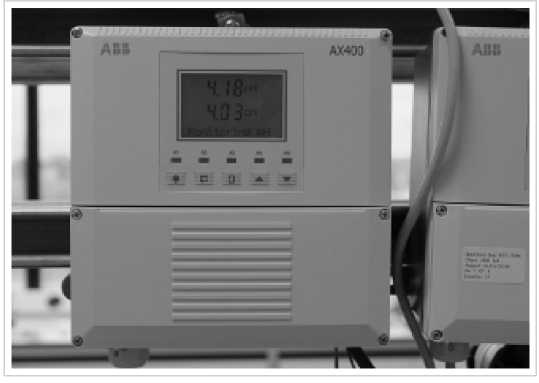

Рис. 1. Фотография внешнего вида анализатора жидкости AX400.
