Номер по Госреестру СИ: 59831-15
59831-15 Установки для поверки счетчиков газа автоматизированные
(УПАСГ)
Назначение средства измерений:
Установка для поверки счетчиков газа автоматизированная УПАСГ (далее по тексту -установка) предназначена для воспроизведения единицы объемного расхода газа при поверке счетчиков газа.
Внешний вид.
Установки для поверки счетчиков газа автоматизированные
Рисунок № 1
Внешний вид.
Установки для поверки счетчиков газа автоматизированные
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 150653
ID в реестре СИ - 373053
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
УПАСГ,
Производитель
Изготовитель - ООО ПКФ "Бетар"
Страна - РОССИЯ
Населенный пункт - г.Чистополь
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчёт “Распределение средств измерений по краям, регионам, городам” состоит из трех круговых диаграмм, интерактивной карты и сводной таблицы. Круговые диаграммы являются интерактивными, имеют функции экспорта данных и масштабирования. Сводная таблица, представленная в конце отчёта имеет функции сортировки по любой из колонок, а также поиска по любому из полей. Кроме того, в отчете реализована функция экспорта сырых данные в формате CSV для самостоятельной обработки.
Представленные в отчёте круговые диаграммы отображают информацию о доли поверок, причитающихся на тот или иной административный субъект РФ (округ, регион, город): на первой диаграмме - это распределение поверок по федеральным округам, на второй - по регионам и областям, на третьей - по городам.
Интерактивная карта представляет собой карту России с нанесенными на её маркерами, обозначающими города. В качестве справочной информации по каждому городу отображаются данные о количестве поверок, приходящихся на выбранный город, долю рынка среди всех поверок страны и количество организаций, аккредитованных на поверку в выбранном городе.
Статистика
Кол-во поверок - 8
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений - 4
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№148 от 2015.02.06 Об утверждении типов средств измерений
№1374 от 2020.08.12 ПРИКАЗ. о продлении срока действия свидетельств об утверждении типов СИ 16 шт
№1365 от 2020.08.10 ПРИКАЗ. о продлении типов СИ 16 шт
№199 от 2023.01.31 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Ракетно-космическая техника" (ТК 321)
Наличие аналогов СИ: Установки для поверки счетчиков газа автоматизированные (УПАСГ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ООО ПКФ "Бетар"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
16078-05 01.01.2015 |
Счетчики холодной и горячей воды, СХВ (СХВ-15, СХВ-15Д, СХВ-20, СХВ-20Д), СГВ (СГВ-15, СГВ-15Д, СГВ-20, СГВ-20Д) ООО ПКФ "Бетар" (РОССИЯ г.Чистополь) |
ОТ |
4 года - для гор.воды; 6 лет - хол. |
|
22484-02 01.07.2013 |
Счетчики холодной и горячей воды, СВМ (СВМ-25, СВМ-25Д, СВМ-32, СВМ-32Д, СВМ-40, СВМ-40Д) ООО ПКФ "Бетар" (РОССИЯ г.Чистополь) |
ОТ МП |
4 года - для гор.воды; 6 лет - хол. |
|
27702-04 01.11.2009 |
Счетчики газа, СГБМ-1,6 ООО ПКФ "Бетар" (РОССИЯ г.Чистополь) |
8 лет; с 2006 г. - 12 лет | |
|
27702-07 01.10.2012 |
Счетчики газа, СГБМ-1,6 ООО ПКФ "Бетар" (РОССИЯ г.Чистополь) |
12 лет | |
|
27702-11 31.03.2021 |
Счетчики газа, СГБМ-1,6 ООО ПКФ "Бетар" (РОССИЯ г.Чистополь) |
ОТ МП |
12 лет |
|
27704-04 |
Установка поверочная автоматизированная, УПАСГ-1,6 для поверки счетчиков газа ООО ПКФ "Бетар" (РОССИЯ г.Чистополь) |
2 года | |
|
28747-05 11.08.2019 |
Счетчики турбинные холодной и горячей воды, СВМТ (СВМТ-50, СВМТ-50Д) ООО ПКФ "Бетар" (РОССИЯ г.Чистополь) |
ОТ |
4 года - для гор.воды; 6 лет - хол. |
|
29542-05 01.04.2013 |
Счетчики крыльчатые холодной и горячей воды, СВМ-40С ООО ПКФ "Бетар" (РОССИЯ г.Чистополь) |
ОТ МП |
4 года - для гор.воды; 6 лет - хол. |
|
33876-07 01.03.2012 |
Теплосчетчики, СТК ООО ПКФ "Бетар" (РОССИЯ г.Чистополь) |
4 года | |
|
33876-12 18.05.2017 |
Теплосчетчики, СТК ООО ПКФ "Бетар" (РОССИЯ г.Чистополь) |
ОТ |
4 года |
|
34968-07 |
Установки поверочные, УП-20 ООО ПКФ "Бетар" (РОССИЯ г.Чистополь) |
1 год | |
|
34968-07 |
Установки поверочные, УП-20 ООО ПКФ "Бетар" (РОССИЯ г.Чистополь) |
ОТ МП |
1 год |
|
34968-07 |
Установки поверочные, УП-20 ООО ПКФ "Бетар" (РОССИЯ г.Чистополь) |
ОТ |
1 год |
|
46956-11 26.05.2026 |
Счетчики активной электрической энергии статические однофазные, ЭСО ООО ПКФ "Бетар" (РОССИЯ г.Чистополь) |
ОТ МП |
16 лет |
|
47865-11 |
Установки для поверки счетчиков газа автоматизированные, УПАСГ-1,6М ООО ПКФ "Бетар" (РОССИЯ г.Чистополь) |
ОТ |
2 года |
|
58844-14 24.10.2019 |
Счетчики электрической энергии однофазные статические, БАРС-1 ООО ПКФ "Бетар" (РОССИЯ г.Чистополь) |
ОТ |
16 лет |
|
59831-15 |
Установки для поверки счетчиков газа автоматизированные, УПАСГ ООО ПКФ "Бетар" (РОССИЯ г.Чистополь) |
ОТ МП |
2 года |
|
60775-15 27.05.2020 |
Счетчики газа, СГБМ-1,6М ООО ПКФ "Бетар" (РОССИЯ г.Чистополь) |
ОТ МП |
12 лет |
|
61307-15 11.08.2021 |
Счетчики газа бытовые малогабаритные, СГБМ-4 ООО ПКФ "Бетар" (РОССИЯ г.Чистополь) |
ОТ МП |
12 лет |
|
61648-15 15.09.2026 |
Счетчики холодной воды малогабаритные и счетчики горячей воды малогабаритные, СХВМ-15 и СГВМ-15 ООО ПКФ "Бетар" (РОССИЯ г.Чистополь) |
ОТ МП |
6 лет |
|
68662-17 18.09.2022 |
Счетчики электрической энергии однофазные статические, БАРС-1М ООО ПКФ "Бетар" (РОССИЯ г.Чистополь) |
ОТ МП |
16 лет |
|
22484-13 15.02.2018 |
Счетчики холодной и горячей воды, СВМ (СВМ 25, СВМ-25Д, СВМ-32, СВМ-32Д, СВМ-40, СВМ-40Д, СВМ-40С, СВМ-40СД) ООО ПКФ "Бетар" (РОССИЯ г.Чистополь) |
4 года - для гор.воды; 6 лет - хол. | |
|
16078-13 17.05.2018 |
Счетчики холодной воды и горячей воды, СХВ (СХВ-15, СХВ-15Д, СХВ-20, СХВ-20Д) и СГВ (СГВ-15, СГВ-15Д, СГВ-20, СГВ-20Д) ООО ПКФ "Бетар" (РОССИЯ г.Чистополь) |
6 лет |
Отчет "Государственные первичные эталоны" построен по данным Реестра "ГОСУДАРСТВЕННЫЕ ПЕРВИЧНЫЕ ЭТАЛОНЫ РОССИЙСКОЙ ФЕДЕРАЦИИ" ФГИС АРШИН. Отчет содержит 4 интерактивных графика и таблицу. Графики имею возможность масштабирования и экспорта данных.
Первый график визуализирует информацию о количестве ГПЭ и их разделении на первичные и специальные первичные эталоны.
График "У какого института сколько первичных эталонов" имеет 2 уровня вложенности и демонстрирует распределение эталонов по государственным метрологическим институтам и видам измерений.
"Использование ГПЭ институтов в качестве средства поверки" дает количественную оценку частоты использования эталонов метрологических институтов в качестве средств поверки.
График "Востребованность ГПЭ в разрезе видов измерений" демонстрирует востребованность ГПЭ по видам измерений. График имеет 2 уровня вложенности. На первом уровне приведена частота использования ГПЭ по видам измерений, а на втором - доля эталонов каждого из метрологических институтов по этому виду измерений.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- Наименование организации-держателя эталона
- Количество эталонов
- Количество видов измерений
- Количество ГПЭ
- Кол-во ГПСЭ
- Востребованность первичных эталонов организации-держателя эталона выраженная в штуках, процентах (по сравнению с другими метрологическими институтами) и средняя востребованность одного эталона организации
- Перечень видов измерений эталонов, принадлежащих метрологическому институту
Бесплатный
Кто поверяет Установки для поверки счетчиков газа автоматизированные (УПАСГ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 6 | 2 | 0 | 6 | 0 | 6 | 0 | 6 | |
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Установки для поверки счетчиков газа автоматизированные (УПАСГ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) необходимо для поверки счетчиков газа на установке. ПО осуществляет формирование управляющих сигналов на блок управления, обработку и выдачу информации по проведению поверки счетчиков газа.
Т а б л и ц а 1 - Идентификационные данные программного обеспечения (ПО)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Стенд СГ |
|
Номер версии (идентификационный номер) ПО |
1.01 |
|
Цифровой идентификатор ПО |
7F52AA7A83C081050E201DD128E79896 |
|
Другие идентификационные данные |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 «средний». Программное обеспечение, текущие данные и параметры настройки защищены от преднамеренных изменений с помощью специальных программных средств (аутентификация оператора установки с помощью пароля).
Знак утверждения типа
Знак утверждения типананосят на табличку флексографским способом, которую размещают на основании установки и титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
изложено в руководстве по эксплуатации «Установка для поверки счетчиков газа автоматизированная УПАСГ. Руководство по эксплуатации. ПДЕК.441462.003 РЭ»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к установке УПАСГ
-
1 ГОСТ Р 8.618-2006. ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа.
-
2 Установка для поверки счетчиков газа автоматизированная УПАСГ. Технические условия. ПДЕК.441462.003 ТУ.
Поверка
Поверкаосуществляется по документу ПДЕК.441462.003 И2 «Инструкция ГСИ. Установка для поверки счетчиков газа автоматизированная УПАСГ. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИР» 10 ноября 2014 г.
Основные средства поверки:
- Термометр лабораторный ГОСТ 28498-90. Диапазон измерений от 0 до 55 °С, ЦД 0,1 °С
- U- образный водяной манометр. Диапазон измерений от 0 до 160 мм вод. ст. (от 0 до 1,6 кПа), ЦД 1 мм вод. ст.
Лист № 4 Всего листов 4
- Генератор импульсов. Период следования импульсов от 20 нс до 10000 с, погрешность установки временного интервала - 5 нс при временном интервале менее 4 с, 10 мкс - при временном интервале более 4 с.
-
- Секундомер СОП пр-2а-2-010 кт 3.
-
- Измеритель сопротивления петли фаза-нуль. Диапазон измерений сопротивления от 0,01 до 200 Ом, погрешность 3 %.
Изготовитель
Общество с ограниченной ответственностью
Производственно-коммерческая фирма «БЕТАР»
ООО ПКФ «БЕТАР»
422980, Республика Татарстан, г. Чистополь, ул. Энгельса, 129Т
Тел./факс: 8-800-500-45-45, (84342) 5-69-69
http://www.betar.ru
e-mail: info@betar.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт расходо-метрии» ГЦИ СИ ФГУП «ВНИИР» 420088, г. Казань, ул. 2-я Азинская, 7АТел. (843) 272-70-62, факс: (843) 272-00-32
http://www.vniir.org
e-mail: office@vniir.org
Принцип действия установки основан на сопоставлении результатов одновременных измерений расхода (объема) потока рабочей среды поверяемым расходомером (счетчиком) и эталонным средством измерений. В качестве эталонного средства в установке применяется набор эталонных критических сопел.
Установка состоит из:
-
1) набора микросопел критических (в диапазоне от 0,003 до 4 м3/ч, КТ 0,25);
-
2) блока управления;
-
3) системного блока ПЭВМ.

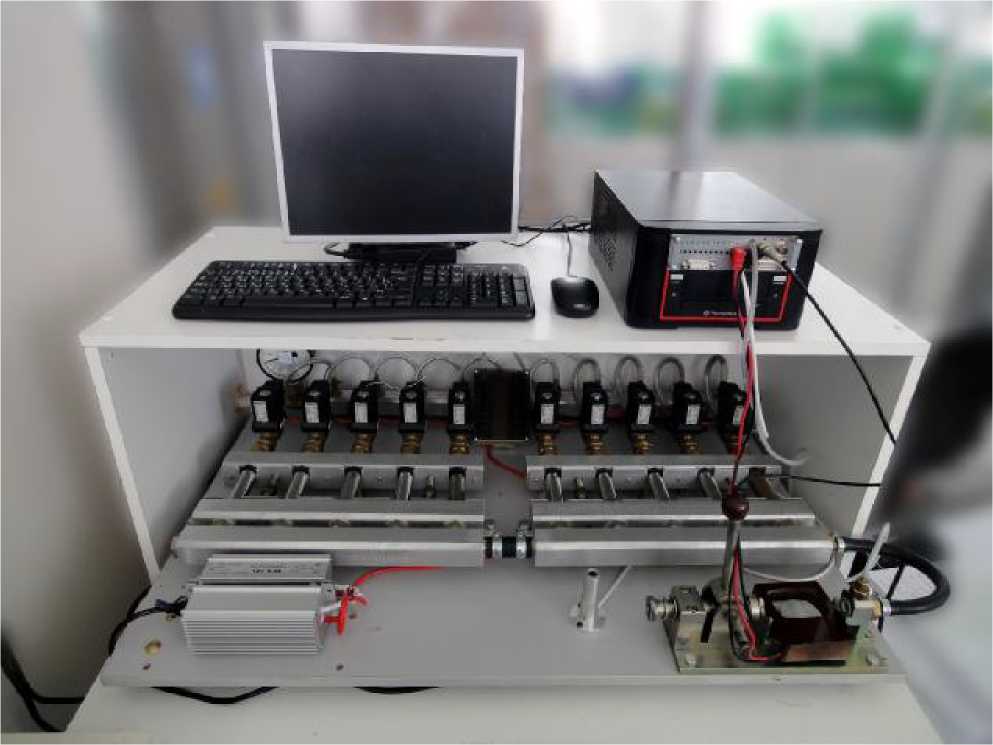

Рисунок 1 - Общий вид установки УПАСГ

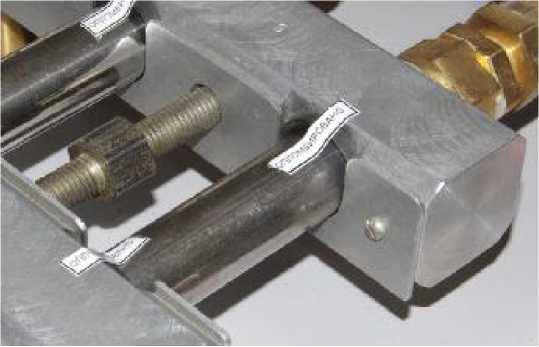

Рисунок 2 - Место пломбирования эталонных микросопел
Набор эталонных микросопел критических используются в качестве средств задания расхода в установке, работающие в критическом режиме - скорость потока в горловине сопла равна критической скорости, а ниже горловины может превосходить ее. Постоянство расхода через поверяемое средство измерения и микросопла обеспечивается тем, что его величина определяется давлением и температурой атмосферного воздуха, забираемого из помещения, в котором эксплуатируется установка и не зависит от давления вниз по потоку.
Блок управления служит для открытия и закрытия линии эталонных микросопел критических по выбору необходимого расхода газа во время проведения поверки счетчиков газа.
Системный блок ПЭВМ служит для формирования управляющих сигналов на блок управления, обработки и выдачи информации по проведению поверки счетчиков газа.
Таблица 3
|
Наименование изделия (документа) |
Обозначение конструкторского документа |
Количество |
|
1. Установка для поверки счетчиков газа автоматизированная УПАСГ |
ПДЕК.441462.003 |
1 |
|
2. Формуляр |
ПДЕК.441462.003 ФО |
1 |
|
3. Руководство по эксплуатации |
ПДЕК.441462.003 РЭ |
1 |
|
4. Инструкция ГСИ. Установка для поверки счетчиков газа автоматизированная УПАСГ. Методика поверки. |
ПДЕК.441462.003 И2 |
1 |
|
5. Инструкция ГСИ. Счетчики газа СГБМ. Методика поверки. (по требованию заказчика) |
ПДЕК.407292.009 И1 |
1 |
Таблица 2
|
Наименование характеристики |
Значение характеристик |
|
1 |
2 |
|
Измеряема среда |
атмосферный воздух |
|
Диапазон воспроизведения расхода, м3/ч |
от 0,003 до 4,0 |
|
Пределы допускаемой относительной погрешности установки, % |
±0,33 |
Окончание таблицы
|
1 |
2 |
|
Абсолютная погрешность канала измерения периода следования импульсов, соответствующих прохождению через счетчик 1 литра газа, с |
±0,01 |
|
Диапазон измерения канала измерения температуры, °С |
от плюс 10 до плюс 30 |
|
Пределы допускаемой абсолютной погрешности канала измерения температуры, °С |
±0,3 |
|
Диапазон измерения канала измерения перепада давления, мм вод. ст. (Па) |
от 0 до 160 (от 0 до 1600) |
|
Пределы допускаемой абсолютной погрешности канала измерения перепада давления, мм вод. ст. |
±3 |
|
Потребляемая мощность, кВт, не более |
0,3 |
|
Г абаритные размеры, мм, не более |
900x500x650 |
|
Количество одновременно поверяемых счетчиков, шт. |
1 |
|
Срок службы, лет, не менее |
10 |
|
Средняя наработка на отказ, ч., не менее |
100 000 |
|
Условия эксплуатации:
|
20±10 от 30 до 80 от 84 до 106,7 (от 630 до 800) |
