Номер по Госреестру СИ: 59784-15
59784-15 Системы видеоизмерительные
(OGP StarLite)
Назначение средства измерений:
Системы видеоизмерительные OGP StarLite (далее приборы) предназначены для измерений линейных размеров, а также взаимного расположения элементов различных деталей в прямоугольных и полярных координатах.
Внешний вид.
Системы видеоизмерительные
Рисунок № 1
Внешний вид.
Системы видеоизмерительные
Рисунок № 2
Внешний вид.
Системы видеоизмерительные
Рисунок № 3
Внешний вид.
Системы видеоизмерительные
Рисунок № 4
Программное обеспечение
Системы видеоизмерительные OGP StarLite имеют в своем составе встроенное программное обеспечение Measure-X, разработанное для конкретной измерительной задачи, которое также осуществляет функции управления процессом измерений.
Таблица 1. Идентификационные данные программного обеспечения
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
Measure-X |
- |
5.XX |
148b2526dc81b71 d74de6704405da94d |
MD5 |
Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на заднюю панель прибора методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Метод измерений приведен в разделах «Начало работы» и «Проведение измерений» руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам видеоизмерительным OGP StarLite
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1-10-9...50 м и длин волн в диапазоне 0,2 ... 50 мкм».
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется в соответствии с документом по поверке МП 59784-15 «Системы видеоиз-мерительные OGP StarLite. Методика поверки», утвержденным ФГУП «ВНИИМС» 06 февраля 2014 г.
Основные средства поверки:
-
- Меры длины концевые плоскопараллельные 3-го класса по ГОСТ 9038-90;
-
- меры длины штриховые 2-го разряда по ГОСТ Р 8.763-2011.
Изготовитель
Quality Vision International, Inc., США.
850 Hudson Avenue, Rochester, New York 14621 USA.
Тел. 585-544-0450, факс: 585-544-0131.
E-mail: marketing@qvii.com.
Заявитель
ЗАО «Мастер-ФИТ», г. Санкт-Петербург
Юр. адрес: 192171, ул. Седова, 65А
Тел. (812) 336-40-50, факс (812) 560-00-22
E-mail: meriteI@metrologi.ru
Лист № 6 Всего листов 6
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»). Адрес: 119361, г. Москва, ул. Озерная, д. 46.
Телефон: (495) 437-55-77, факс: (495) 437-56-66.
e-mail: office@vniims.ru
Адрес в Интернет: www.vniims.ru
Системы видеоизмерительные OGP StarLite, в зависимости от диапазонов измерений, изготавливают четырех моделей: StarLite 150, StarLite 200, StarLite 250, StarLite 300.
Принцип измерений прибора основан на оптическом визирном методе, при котором для нахождения координат точки на детали необходимо совместить неподвижное перекрестие на экране прибора с изображением искомого элемента детали, проецируемое на экран прибора при помощи цветной видеокамеры.
Приборы состоят из двух основных модулей: микроскопа и персонального компьютера. Микроскоп состоит из гранитного (для моделей StarLite 200/250/300) или литого (для модели StarLite 150) основания, на котором закреплен узел подвижного измерительного стола. К основанию прибора крепится стойка с блоком оптики и цветной видеокамерой, органы управления освещением и увеличением. Благодаря устройству оптической системы рассматриваемый предмет наблюдается на экране монитора в виде прямого изображения, и все перемещения измеряемого предмета воспринимаются соответственно действительным направлениям перемещений.
Перемещения детали осуществляются с помощью подвижного измерительного стола, имеющего возможность перемещаться в перпендикулярных друг другу направлениях, вдоль осей координат X и Y прибора.
Перемещения измерительного стола фиксируются с помощью оптоэлектронной измерительной системы, имеющей инкрементальные линейки.
Определение геометрических параметров элементов детали, а также взаимного расположения элементов, осуществляется с помощью измерительных программных функций, осуществляемых персональным компьютером.

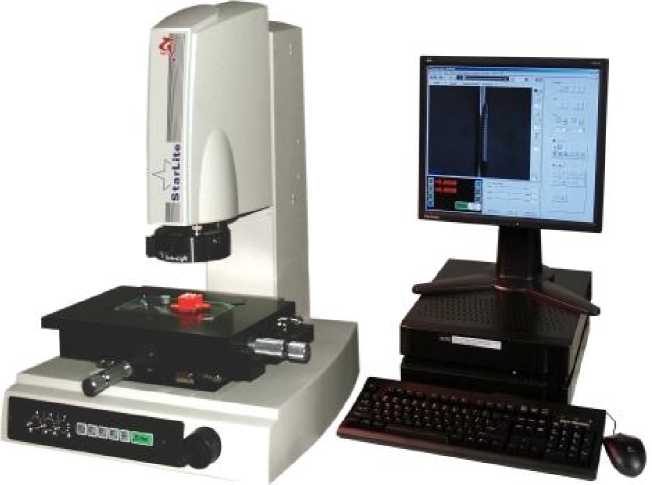

Рисунок 1. Системы видеоизмерительные OGP StarLite 150

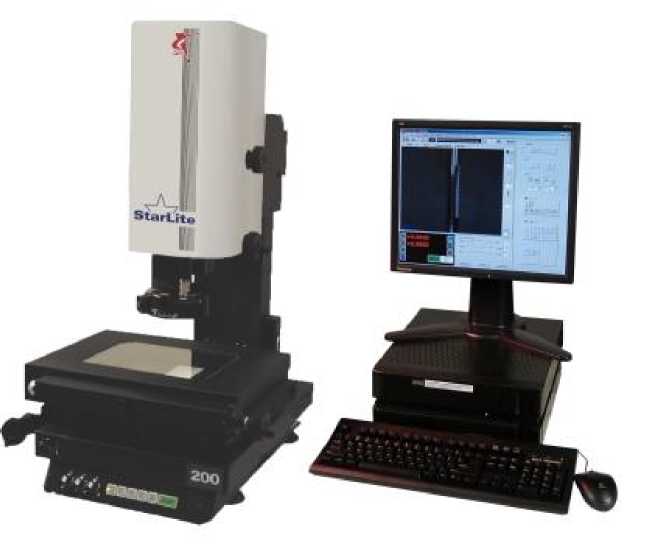

Рисунок 2. Системы видеоизмерительные OGP StarLite 200

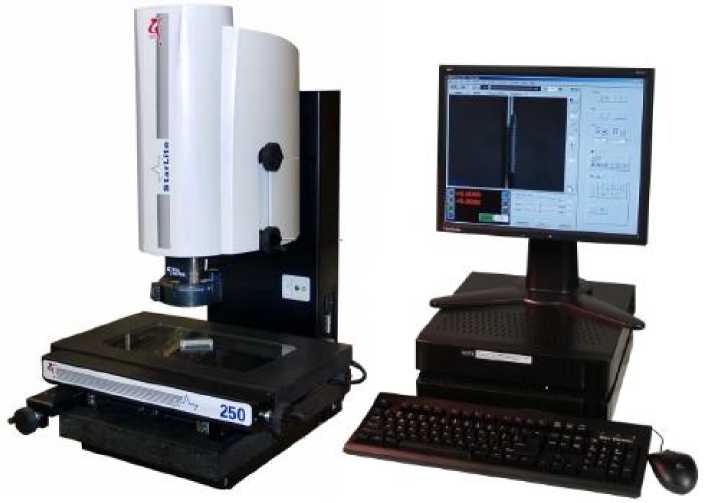

Рисунок 3. Системы видеоизмерительные OGP StarLite 250

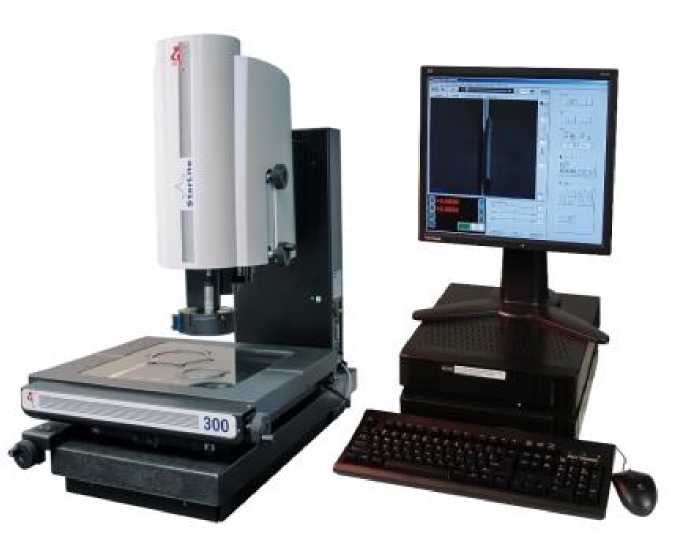

Рисунок 4. Системы видеоизмерительные OGP StarLite 300
Таблица 2. систем видеоизмерительных OGP StarLite
Модель |
StarLite 150 |
StarLite 200 |
StarLite 250 |
StarLite 300 | |
Диапазоны измерений:
|
от 0 до 150 вкл. от 0 до 75 вкл. от 0 до 105 вкл. |
от 0 до 200 вкл. от 0 до 150 вкл. от 0 до 120 вкл. |
от 0 до 300 вкл. от 0 до 150 вкл. от 0 до 120 вкл. |
от 0 до 300 вкл. от 0 до 300 вкл. от 0 до 120 вкл. | |
Пределы допускаемой абсолютной погрешности линейных измерений по осям X,Y, мкм |
± (3,5+6L/1000)* |
± (2,5+6L/1000)* |
± (2,5+6L/1000)* |
± (2,5+6L/1000)* | |
Пределы допускаемой абсолютной погрешности в плоскости осей XY, мкм |
± (4,5+8L/1000)* |
± (3,5+6L/1000)* |
± (3,5+6L/1000)* |
± (4,5+L/1000)* | |
Пределы допускаемой абсолютной погрешности линейных измерений по оси Z, мкм |
± (7,0+8L/1000)* |
± (7,0+8L/1000)* |
± (7,0+8L/1000)* |
± (7,0+8L/1000)* | |
Увеличение |
0,9х - 4,5х |
0,9х - 4,5х |
0,9х - 4,5х |
0,9х - 4,5х | |
Разрешение измерительных шкал, мкм |
1 | ||||
Напряжение питающей сети, В |
(от 230 до 240) ± 10% | ||||
Частота, Гц |
от 50 до 60 вкл. | ||||
Габаритные размеры, мм
|
600 575 765 |
685 650 870 |
885 650 870 |
885 950 870 | |
Масса, кг, не более |
43 |
89 |
91 |
127 | |
Диапазон рабочих температур, °С |
от 15 до 30 вкл. | ||||
Относительная влажность окружающей среды, % |
не более 80 |
* Где L - измеренная длина в мм.
