59698-15 Преобразователи измерительные аналоговых сигналов
(Z-серии, K-серии и T-серии)

Назначение средства измерений:
Преобразователи измерительные аналоговых сигналов Z-серии, K-серии и T-серии предназначены для измерительного преобразования сигналов силы и напряжения постоянного тока, сопротивления, сигналов от термопар и термопреобразователей сопротивления в сигналы силы и напряжения постоянного тока.

Внешний вид. Преобразователи измерительные аналоговых сигналов, http://oei-analitika.ru рисунок № 1

Внешний вид.
Преобразователи измерительные аналоговых сигналов
Рисунок № 1

Внешний вид. Преобразователи измерительные аналоговых сигналов, http://oei-analitika.ru рисунок № 2

Внешний вид.
Преобразователи измерительные аналоговых сигналов
Рисунок № 2

Внешний вид. Преобразователи измерительные аналоговых сигналов, http://oei-analitika.ru рисунок № 3

Внешний вид.
Преобразователи измерительные аналоговых сигналов
Рисунок № 3

Общие сведения

Дата публикации -
Срок свидетельства - 02.10.2024
Номер записи -
ID в реестре СИ - 372895
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

мод. DB50N, мод. DB12N, К121, К109РТ, Z170REG, Z109REG2, Z1 70REG, Z-серии, преобразователь Z170REG, Z-серии, K-серии и T-серии, Z-серии Z170REG, Z-серии Z109REG2, Z-серии, Z серия модель Z109REG2, Z - серии, T-серии мод. Т120, K121, K-серии, мод. К121, DB1,5N4, Z109REG2 ,

Производитель

Изготовитель - Фирма "Seneca s.r.l."
Страна - ИТАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

V_4 Подбор поверителей по разделу области измерений

"Подбор поверителей по разделу области измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ в конкретном разделе области измерений. Более 200 подразделов из 19 областей измерений.

Для запуска отчета достаточно выбрать из списка интересующий раздел области измерений и нажать кнопку "Показать результат".

В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 801
Выдано извещений - 0
Кол-во периодических поверок - 301
Кол-во средств измерений - 399
Кол-во владельцев - 16
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 723 дн.

Приказы РСТ, где упоминается данный тип СИ

№69 от 2015.01.23 Об утверждении типов средств измерений (ГР 59636-15 - 59727-15)

№2341 от 2019.10.02 О продлении срока действия свидетельств об утверждении типа

Наличие аналогов СИ: Преобразователи измерительные аналоговых сигналов (Z-серии, K-серии и T-серии)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Seneca s.r.l."

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
56824-14 14.03.2019	Модули измерительные с устройством индикации, S311AK Фирма "Seneca s.r.l." (ИТАЛИЯ )	ОТ	2 года
59698-15 02.10.2024	Преобразователи измерительные аналоговых сигналов, Z-серии, K-серии и T-серии Фирма "Seneca s.r.l." (ИТАЛИЯ )	ОТ МП	2 года
63933-16 18.05.2026	Модули ввода/вывода аналоговых сигналов, Seneca Z-8AI, Z-4AI, Z-4RTD2, Z-8TC, Z-4TC, Z-SG, Z-SG-L, Z-3AO Фирма "Seneca s.r.l." (ИТАЛИЯ )	ОТ МП	2 года
74129-19 20.02.2024	Датчики тока, T201 Фирма "Seneca s.r.l." (ИТАЛИЯ )	ОТ МП	4 года

SO_8 Кол-во поверок с применением ГСО по типам и годам среди неподведомтсвенных Росстандарту организаций

Стоимость 200 руб. или по подписке

Кто поверяет Преобразователи измерительные аналоговых сигналов (Z-серии, K-серии и T-серии)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2024 году	Первичных поверок	Периодических поверок	Для юриков	Для юриков первичные	Для юриков периодические
ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258)	РСТ	K121	8		0	8	8	0	8
ИП КАЗАКОВ ПАВЕЛ СЕРГЕЕВИЧ (RA.RU.320038)		Z170REG	14		0	0	0	0	0
ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363)	РСТ	Z1 70REG	11		0	0	0	0	0
ООО "НМОП" (RA.RU.311359)		мод. Z170REG	5	1	0	5	5	0	5
ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406)	РСТ	K121	12		0	12	12	0	12
ООО "ИРИС" (RA.RU.313991)		Z109REG2 Z170REG	4		0	4	0	0	0
ООО «ЦМС КАРТЕСТ» (RA.RU.314077)		DB1,5N4	1		1	0	1	1	0
ООО "КИПМЕТСЕРВИС" (RA.RU.310460)		К109РТ	1		0	1	1	0	1
ФБУ "ЦСМ Татарстан" (RA.RU.311394)	РСТ	Z-серии, преобразователь Z170REG	1		0	1	1	0	1
ФБУ "ЧУВАШСКИЙ ЦСМ" (RA.RU.311221)	РСТ	Z170REG	97		97	0	97	97	0
ФБУ "КЕМЕРОВСКИЙ ЦСМ" (RA.RU.311469)	РСТ	Z109REG2 модификация Z109REG2	7		0	0	0	0	0
ООО "ИНЭКС СЕРТ" (RA.RU.312302)		нет модификации Z-серии Z109REG2 К121 Z-серии Z170REG	59		36	23	59	36	23
ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306)	РСТ	мод. Z109REG2 K-серии, мод. К121 мод. Z170REG	67		64	0	64	64	0
ФБУ «Кемеровский ЦСМ» (72)	РСТ	Z-серии, K-серии и T-серии	8		0	0	0	0	0
ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363)	РСТ	Z1 70REG Z170REG Z109REG2	21	5	0	21	21	0	21
ООО "СНЭМА-СЕРВИС" (RA.RU.312260)		T-серии мод. Т120	4		0	4	4	0	4
ООО "ЦТС" (RA.RU.312233)		Z109REG2	55		0	55	38	0	38
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341)	РСТ	K121 мод. DB50N мод. DB12N	26		24	2	26	24	2
Межрегиональное ОАО "Нефтеавтоматика" (RA.RU.310667)			8		0	0	0	0	0
ООО "СТАРСТРОЙ" (RA.RU.310466)		Z - серии Z109REG2 Z-серии модель Z109REG2	157		0	135	157	0	135
ООО "ПРИБОРАВТОМАТИКА" (1780)		Z170REG	3		0	0	0	0	0
ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392)	РСТ		8		0	0	0	0	0
ФБУ "Краснодарский ЦСМ" (RA.RU.311388)	РСТ		1		0	0	0	0	0
ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (12)	РСТ		1		0	0	0	0	0
ООО "СТАРСТРОЙ" (RA.RU.310466)		Z109REG2 Z109REG2 Z - серии Z-серии	176		0	0	0	0	0
ФБУ «Пензенский ЦСМ» (RA.RU.311246)	РСТ	нет данных	3		0	0	0	0	0
ФБУ «Саратовский ЦСМ им. Б.А. Дубовикова» (RA.RU.311232)	РСТ	нет данных Z-серии, K-серии и T-серии	4		0	0	0	0	0
ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469)	РСТ	тип Z109REG2 Z серия модель Z109REG2 Z109REG2 обозначение Z109REG2 модификация Z109REG2	13		0	13	13	0	13
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499)	РСТ	К121	1		0	1	0	0	0
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740)		Z-серии Z170REG	2	2	0	2	2	0	2
ООО "ЭЛХАРТ" (RA.RU.313516)		Z170REG	5		5	0	5	5	0
ООО «МетрЛифтСервис» (RA.RU.314115)		Z-серии Z109REG2 Z-серии Z170REG	9	9	0	9	9	0	9
ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406)	РСТ	Z170REG	4	4	4	0	4	4	0
ООО "ПРК" (RA.RU.314547)		Z109REG2	1	1	0	1	1	0	1
ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232)	РСТ	Z109REG2	4		0	4	4	0	4

Стоимость поверки Преобразователи измерительные аналоговых сигналов (Z-серии, K-серии и T-серии)

Организация, регион	Стоимость, руб	Средняя стоимость
ФБУ Краснодарский ЦСМ Краснодарский край	6178	3079
ООО "ИРИС" Москва	4664	3079
ФБУ Пермский ЦСМ Пермский край	1826	3079
ФБУ ЦСМ им. А.М. Муратшина в Республике Башкортостан Республика Башкортостан	810	3079
ФБУ Ростовский ЦСМ Ростовская область	2832	3079

Программное обеспечение

Программное обеспечение (ПО) преобразователей состоит из 2 частей -встроенного программного обеспечения (ВПО) и внешнего, устанавливаемого на персональный компьютер, идентификационные данные которого описаны в таблице 1.

ВПО является метрологически значимой частью ПО, оно устанавливается в энергонезависимую память преобразователей в производственном цикле на заводе-изготовителе; в процессе эксплуатации доступ к ВПО отсутствует (уровень защиты «средний» - в соответствии с Р 50.2.077-2014). Метрологические характеристики преобразователей нормированы с учетом ВПО.

Внешнее программное обеспечение Seneca Easy Setup содержит инструментальные средства для работы с преобразователями и позволяет настраивать следующие параметры преобразователя:

- конфигурирование цифрового фильтра;
- подавление помех на частотах 50 и 60 Гц (по умолчанию: 50 Гц);
- поканальное конфигурирование активного и пассивного режима токового выхода;
- тип и диапазон входных величин;
- изменение верхнего и нижнего значений выходного диапазона;
- принудительное отключение компенсации температуры холодного спая;
- установка конкретного уровня выходного значения при сбое или обрыве датчика.

Таблица 1 - Идентификационные данные внешнего программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Seneca Easy Setup
Номер версии	не ниже 2.31
Цифровой идентификатор ПО	v2.31

Уровень защиты внешнего программного обеспечения преобразователей от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Знак утверждения типа

Знак утверждения типа наносится на руководство по эксплуатации типографским способом.

Сведения о методиках измерений

Сведения о методиках (методах) измерений.

Метод измерений приведён в руководстве по эксплуатации.

Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к преобразователям измерительным аналоговых сигналов Z-серии, K-серии и T- серии ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие

технические условия;

Техническая документация фирмы-изготовителя

Поверка

осуществляется по документу МП 59698-15 «Преобразователи измерительные

аналоговых сигналов Z-серии, K-серии и T- серии. Методика поверки», разработанным и утвержденным ФГУП «ВНИИМС» 31 октября 2014 г.

Перечень основных средств поверки:

- калибратор универсальный Н4-7: воспроизведение силы постоянного тока

Д= ± (0,004 % I + 0,0004 % In), воспроизведение напряжения постоянного тока

Д= ± (0,002 % U + 0,00015 % Un);

- магазин сопротивлений МСР-60М, кл.т. 0,02;

-калибратор-вольтметр универсальный В1-28: измерение силы постоянного тока Д= ± (0,01 % I + 0,0015 % In), измерение напряжения постоянного тока Д= ± (0,003 % U + 0,0003 % Un).

Изготовитель

фирма SENECA s.r.l., Италия.
Адрес: Via Austria, 26 - 35127 - PADOVA , Италия.

Заявитель

ООО «КИП-Сервис»,
350000, г. Краснодар, ул. Митрофана Седина, 145/1 тел./факс: (861) 255-97-54
e-mail: krasnodar@kipservis.ru www.kipservis.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: Москва, 119361, Россия, ул. Озерная, д.46, тел.: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
e-mail: ofFice@vniims.ru, http://www.vniims.ru

Преобразователи измерительные аналоговых сигналов Z-серии, K-серии и T- серии (далее - преобразователи) представляют собой аналоговые промежуточные измерительные преобразователи сигналов силы и напряжения постоянного тока, сопротивления, в том числе сигналов от термопар и термопреобразователей сопротивления. Вход и выход преобразователей гальванически изолирован.

Преобразователи Z-серии выполнены в черном пластиковом корпусе со съемными клеммниками, имеют одну (или две в зависимости от модификации) входную, одну (или две в зависимости от модификации) выходную цепь и цепь питания гальванически изолированные друг от друга. Клеммники для подключения входного сигнала, питания и выходных сигналов находятся на верхней и нижней части лицевой стороны преобразователей Z-серии. На фронтальной панели также располагаются органы индикации и разъем для подключения интерфейса RS-232. На боковой панели преобразователей Z-серии находятся группы переключателей, с помощью которых устанавливаются настройки входных и выходных параметров. Настройка типа входа и выхода осуществляется как с помощью переключателей, так и программно через интерфейс RS-232.

Внешний вид преобразователей Z-серии представлен на рисунке 1.

Внешний вид. Преобразователи измерительные аналоговых сигналов (Z-серии, K-серии и T-серии), http://oei-analitika.ru

Рисунок 1 - Внешний вид преобразователей Z-серии

Преобразователи К-серии выполнены в черном пластиковом корпусе с пружинными зажимными клеммниками. Подключение входной и выходной цепей осуществляется через клеммные вводы, расположенные на верхней и нижней поверхности преобразователя. На боковой панели преобразователей К-серии находятся группы переключателей, с помощью которых устанавливаются настойки входных и выходных параметров. На фронтальной панели располагается разъем для подключения интерфейса UART (в зависимости от модификации). Настройка типа входа преобразователя К121 настраивается только программно.

Внешний вид преобразователей К-серии представлен на рисунке 2.

Рисунок 2 - Внешний вид преобразователей К-серии

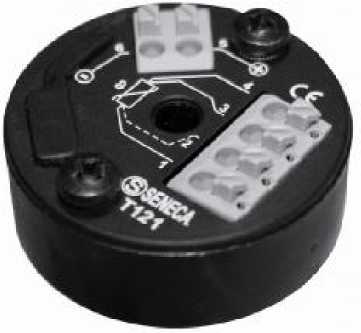

Преобразователи Т-серии выполнены в чёрном пластиковом корпусе круглой формы. Подключение входной и выходной цепей преобразователей Т-серии осуществляется через клеммные вводы, расположенные на верхней плоскости преобразователя, где также располагается разъем для подключения интерфейса UART. Настройка преобразователя осуществляется с помощью комплекта для программирования Seneca S117P1.

Внешний вид преобразователей Т-серии представлен на рисунке 3.

Рисунок 3 - Внешний вид преобразователей Т-серии

Преобразователи измерительных аналоговых сигналов Z-серии, K-серии и T- серии предназначены для применения в сфере автоматизации производственных процессов.

- преобразователь ( определяется заказом);

- руководство по эксплуатации;

- методика поверки.

Метрологические характеристики преобразователей приведены в таблицах 2-6.

Таблица 2 — Метрологические характеристики преобразователей Z-серии

Преобразователь	Диапазоны сигналов		Пределы допускаемой основной погрешности	Пределы допускаемой дополнительной приведённой погрешности от изменения температуры окр.среды
Преобразователь	На входе	На выходе	Пределы допускаемой основной погрешности
Z109REG2	± 20 В (7 поддиапазонов) ± 20 мА (7 поддиапазонов) от 0,5 до 10 кОм от 0 до 25 кОм (7 поддиапазонов)	от 0/4 до 20 мА от 0/2 до 10 В	± 0,1 % от D2 ± 0,4 % от D2	± 0,01 % от D^O
	Сигналы от термопар ТП (J), ТП (К),ТП (E), ТП (т),тп (n), ТП (R), ТП (S), ТП (B)	от 0/4 до 20 мА от 0/2 до 10 В	± (0,1 % от D1 + A1) ± (0,1 % от D1 + A1+ 0,3 % от D2)	± 0,01 % от D^O
	Сигналы от термопреобразователей сопротивления ТС (Pt100) ТС (Pt500) ТС (Pt1000) ТС (Ni100)	от 0/4 до 20 мА от 0/2 до 10 В	± (0,1 % от D1+ A2) ± (0,1 % от D1 + A2+ 0,3 % от D2)	± 0,01 % D2/^
Z109REG2-R	± 20 В (7 поддиапазонов) ± 20 мА (7 поддиапазонов) от 0,5 до 10 кОм от 0 до 25 кОм (7 поддиапазонов)	от 0/4 до 20 мА от 0/2 до 10 В	± 0,1 % от D2 ± 0,4 % от D2	± 0,01 % от D^O

Продолжение таблицы 2

Преобразователь	Диапазоны сигналов		Пределы допускаемой основной погрешности	Пределы допускаемой дополнительной приведённой погрешности от изменения температуры окр.среды
Преобразователь	На входе	На выходе	Пределы допускаемой основной погрешности
	Сигналы от термопар ТП (J), ТП (K),	от 0/4 до 20 мА	± (0,1 % от D1 + A1)	± 0,01 % от D₂/^
	ТП (Е),ТП (L), ТП (N),Tn (R), ТП (s), ТП (B)	от 0/2 до 10 В	± (0,1 % от D1 + A1+ 0,3 % от D2)
		от 0/4 до	± (0,1 % от D₁ + A₂)
	Сигналы от	20 мА	± (0,2 % от D1 + A2)
Z109REG2-R	термопреоб-		- только для ТС
	разователей сопротивления	от 0/2 до 10 В	(50М)	± 0,01 % от D₂/^
	ТС (Pt100)		± (0,1 % от D1 +
	ТС (Pt1000)		A2+ 0,3 % от D2),
	ТС (Ni100)		± (0,2 % от D1 + A2+
	ТС (50М)		0,3 % от D2) - только
			для ТС (50М)
	± 20 В (7 поддиапазонов) ± 20 мА (7 поддиапа-	± 20 мА	± 20 мкА	± 1 мкА/°С
	зонов) от 0,5 до 10 кОм от 0 до 25 кОм (7	± 10 В	± 10 мВ	± 0,5 мВ/°С
	поддиапа-
	зонов)
	Сигналы от
Z109REG-BP	термопар	± 20 мА	± (0,1 % от D1 + A1)
	ТП (J), ТП (К),ТП (E), тп (т),тп (N),		± (0,1 % от D1+ A1+	± 0,01 % от D₂/^
	ТП (R), ТП (s), ТП (B)	± 10 В	10 мВ)
	Сигналы от термопреобразователей сопротивления	± 20 мА	± (0,1 % от D1 + A2)	± 0,01 % от D2/^
	ТС (Pt100) ТС (Pt500) ТС (Pt1000) ТС (Ni100)	± 10 В	± (0,1 % от D1 + A2 +10 мВ)

Продолжение таблицы 2

Преобразователь

Диапазоны сигналов

Пределы допускаемой основной погрешности

Пределы допускаемой дополнительной приведённой погрешности от изменения температуры окр.среды

На входе

На выходе

Z170REG

от 0 до 10 В (7 поддиапазонов)

от 0 до 20 мА (7 поддиапазонов) от 1 до 100 кОм

(7 поддиапазонов)

от 0 до

20 мА

от 0 до 10 В

± 0,1 % от D2

± 0,01 % от D2/^

Сигналы от термопар ТП (J),

ТП (К),ТП (E), ТП (т),ТП (N), ТП (R), ТП (S), ТП (B)

от 0 до

20 мА

от 0 до 10 В

± (0,1 % от D1 + A1)

± (0,1 % от D1+ A1+

0,1 % от D2)

± 0,01 % от D2/^

Сигналы от термопреобразователей сопротивления

ТС (Pt100)

ТС (Pt500)

ТС (Pt1000)

ТС (Ni100)

от 0 до

20 мА

от 0 до 10 В

± (0,1 % от D1 + A2)

± (0,1 % от D1 + A2

+ 0,1 % от D2)

± 0,01 % от D2/^

Z170REG-R

от 0 до 10 В (7 поддиапазонов)

от 0 до 20 мА (7 поддиапазонов) от 1 до 100 кОм

(7 поддиапазонов)

от 0 до

20 мА

от 0 до 10 В

± 0,1 % от D2

± 0,01 % от D2/^

Сигналы от термопар ТП (J),

ТП (К),ТП (E), ТП (Ь),ТП (N), ТП (R), ТП (S), ТП (B)

от 0 до

20 мА

от 0 до 10 В

± (0,1 % от D1 + A1)

± (0,1 % от D1+ A1+

0,1 % от D2)

± 0,01 % от D2/^

Продолжение таблицы 2

Преобразователь	Диапазоны сигналов		Пределы допускаемой основной погрешности	Пределы допускаемой дополнительной приведённой погрешности от изменения температуры окр.среды
Преобразователь	На входе	На выходе	Пределы допускаемой основной погрешности
Z170REG-R	Сигналы от термопреобразователей сопротивления ТС (Pt100) ТС (Pt1000) ТС (Ni100) ТС (50M)	от 0 до 20 мА от 0 до 10 В	± (0,1 % от D₁ + A₂) ± (0,2 % от D1 + A2) - только для ТС (50М) ± (0,1 % от D1 + A2 + 0,1 % от D2) ± (0,2 % от D1 + A2 + 0,1 % от D2) - только для ТС (50М)	± 0,01 % от D2/^
Z109UI2	± 20 мА ± 20 В (с поддиапазонами)	от 0/4 до 20 мА от 0/2 до 10 В	± 0,1 % от D2 ± 0,4 % от D2	± 0,01 % от D2/^
Z109S-1	от 4 до 20 мА от 0 до 20 мА	от 0/4 до 20 мА	± 0,2 % от D₂	± 0,02 % от D2/^
Z110S, Z110D	от 4 до 20 мА	от 4 до 20 мА	± 0,1 % от D₂	± 0,02 % от D2/^
Z190	от 0/4 до 20 мА от 0/1 до 5 В от 0/2 до 10 В	от 0/4 до 20 мА от 0/1 до 5 В от 0/2 до 10 В	± 0,2 % от D2	± 0,02 % от D2/^
Z109TC	Сигналы от термопар ТП (J), ТП (К),ТП (E), ТП (т),тп (N), ТП (R), ТП (S), ТП (в)	от 0/4 до 20 мА от 0/1 до 5 В от 0/2 до 10 В	± (0,1 % от D1 + A1) ± (0,1 % от D1 + A1 + 0,3 % от D2)	± 0,01 % от D2/^
Z109PT2	Сигналы от термопреобразователей сопротивления ТС (Pt100) ТС (Pt500) ТС (Pt1000) ТС (Ni100)	от 0/4 до 20 мА от 0/1 до 5 В от 0/2 до 10 В	± (0,1 % от D1 + A2) ± (0,1 % от D1 + A2 + 0,1 % от D2)	± 0,01 % от D2 /°С

Окончание таблицы 2

Преобразо ватель	Диапазоны сигналов		Пределы допускаемой основной погрешности	Пределы допускаемой дополнительной приведённой погрешности от изменения температуры окр.среды
	На входе	На выходе
Z102	от 0 до 300 Ом от 0 до 500 Ом от 0 до i000 Ом от 200 Ом до i МОм	от 0/4 до 20 мА от 0/i - 5 В от 0/2 - i0 В	± 0,2 % от D2	± 0,02 % от D2/^
Примечания 1 D1 - диапазон измерений для входных сигналов от термопар и термопреобразователей сопротивления, выраженный в градусах Цельсия. 2 D2 - диапазон измерений выходного сигнала силы или напряжения постоянного тока. 3 Ai - значение, выраженное в градусах Цельсия и указанное в таблице 3. 4 А₂ - значение, выраженное в процентах и указанное в таблице 4. 5 Значения допускаемой основной и дополнительной погрешности преобразователей с функцией измерения сигналов от термопар указаны без учёта погрешности канала компенсации температуры холодного спая термопар. Пределы допускаемой абсолютной погрешности канала компенсации температуры холодного спая термопар в диапазоне от 0 до 50°С - ± 2 °С.

Таблица 3

Тип термопары	Диапазон измерений (с поддиапазонами)	А1, °С
ТП (J)	от минус 200 до +1000°С	0,2
ТП (K)	от минус 200 до+1300°С	0,2
ТП (E)	от минус 200 до + 800 °С	0,2
ТП (T)	от минус 200 до + 400 °С	0,2
ТП (L)	от минус 200 до +800 °С	0,2
ТП (N)	от минус 200 до+1300°С	0,2
ТП (R)	от 0 до + 1750 °С	0,5
ТП (S)	от 0 до + 1750 °С	0,5
ТП (B)	от + 250 до +1800°С	1,5

Таблица 4

Тип термопреобразователя сопротивления	Диапазон измерений (с поддиапазонами)	А2, %
ТС (Pt100)	от минус 200 до +600 °С	0,02 -при измеряемом значении температуры больше 0 °С; 0,05 -при измеряемом значении температуры меньше 0 °С
ТС (Pt500) ТС (Pt1000)	от минус 200 до + 400 °С
ТС (Ni100)	от минус 50 до + 200 °С
ТС (50М)	от минус 50 до +180°С

Таблица 5 - М	етрологические характеристики преобразователей К-серии
Преобразо ватель	Диапазоны сигналов		Пределы допускаемой основной погрешности	Пределы допускаемой дополнительной приведённой погрешности от изменения температуры окр.среды
Преобразо ватель	На входе	На выходе	Пределы допускаемой основной погрешности
K109LV	от 0 до 2000 мВ (с поддиапазонами)	от 0/4 до 20 мА от 0/1 до 5 В от 0/2 до 10 В	± 0,1 % от D2	± 0,012 % от D2 /°С
K109S	от 0/4 до 20 мА от 0/1 до 5 В от 0/2 до 10 В	от 0/4 до 20 мА от 0/1 до 5 В от 0/2 до 10 В	± 0,1 % от D2	± 0,012 % от D2/^
K109UI	0 - 30 В (с поддиапазонами) от 0/4 до 20 мА	от 0/4 до 20 мА от 0/1 до 5 В от 0/2 до 10 В	± 0,1 % от D2	± 0,012 % от D2/^
K109PT	Сигналы от термопреобразователей сопротивления ТС (Pt100) от минус 150 до + 650 °С (с поддиапазона ми)	от 0/4 до 20 мА от 0/1 до 5 В от 0/2 до 10 В	± 0,1 % от D1	± 0,01 % от D1/°G

Продолжение таблицы 5

Преобразователь	Диапазоны сигналов		Пределы допускаемой основной погрешности	Пределы допускаемой дополнительной приведённой погрешности от изменения температуры окр.среды
Преобразователь	На входе	На выходе	Пределы допускаемой основной погрешности
K109PT1000	Сигналы от термопреобразователей сопротивления ТС (Pt1000) от минус 200 до +210 °С (с поддиапазонами)	от 0/4 до 20 мА от 0/1 до 5 В от 0/2 до 10 В	± 0,1 % от D1	± 0,01 % от Di/°C
K109PT-HPC	Сигналы от термопреобразователей сопротивления ТС (Pt100) от минус 200 до +650 °С (с поддиапазонами)	от 0/4 до 20 мА от 0/1 до 5 В от 0/2 до 10 В	± 0,1 % от D1	± 0,01 % от Di/°C
K120RTD	Сигналы от термопреобразователей сопротивления ТС (Pt100) от минус 200 до + 600 °С; ТС (Ni100) от минус 60 до +180 °С	от 4 до 20 мА	± 0,1 % от D1	± 0,01 % от D1/°C

Продолжение таблицы 5

Преобразователь	Диапазоны сигналов		Пределы допускаемой основной погрешности	Пределы допускаемой дополнительной приведённой погрешности от изменения температуры окр.среды
Преобразователь	На входе	На выходе	Пределы допускаемой основной погрешности
K109TC	Сигналы от термопар	от 0/4 до 20 мА от 0/1 до 5 В от 0/2 до 10 В		± 0,012 % D2/°C
	ТП (J) от минус 210 до +1000°С		± (0,025 % от Ti + 0,29 °С)
	ТП (K) от минус 200 до +1300 °С		± (0,025 % от Ti + 0,4 °С)
	ТП (E) от минус 200 до +800 °С		± (0,025 % от Ti + 0,2 °С)
	ТП (T) от минус 200 до +400 °С		± (0,025 % от Ti + 0,31 °С)
	ТП (N) от минус 200 до +1300 °С		± (0,025 % от Ti + 0,42 °С)
	ТП (R) от минус 50 до +1750°С		± (0,025 % от Ti + 1,19 °С)
	ТП (S) от минус 50 до +1750°С		± (0,025 % от Ti + 1,34 °С)
	ТП (B) от +250 до +1800°С		± (0,025 % от Ti + 1,87 °С)
K121	± 150 мВ ± 30 В ± 24 мА от 0 до 400 Ом от 0 до 1760 Ом от 500 до 10000 Ом	от 4 до 20 мА	± 0,1 % от D3	± 0,01 % от Ds/°C

Продолжение таблицы 5

Преобразователь

Диапазоны сигналов

Пределы допускаемой основной погрешности

Пределы допускаемой дополнительной приведённой погрешности от изменения температуры окр.среды

На входе

На выходе

K121

Сигналы от термопар

ТП (L)

от минус 200

до +800 °С;

ТП (J)

от минус 210 до +1000°С;

ТП (K) от минус 200 до +1300 °С;

ТП (E)

от минус 200 до +800 °С;

ТП (T)

от минус 200 до +400 °С;

ТП (N)

от минус 200 до +1300 °С;

ТП (R) от минус 50 до +1750°С;

ТП (S) от минус 50 до +1750°С;

ТП (B)

от +250 до

+1800°С

от 4 до

20 мА

± 0,1 % от D1

± 0,01 % от D1 /°С;

Окончание таблицы 5

Преобразова тель	Диапазоны сигналов		Пределы допускаемой основной погрешности	Пределы допускаемой дополнительной приведённой погрешности от изменения температуры окр.среды
	На входе	На выходе
K121	Сигналы от термопреобразователей сопротивления ТС (Pt100, Pt500) от минус 200 до +650 °C; ТС (Pt1000) от минус 200 до +400 °C; ТС (Ni100) от минус 50 до +180°C;	от 4 до 20 мА	± 0,1 % от D1	± 0,01 % от Di/°C
	ТС (50М) от минус 50 до +200 °С		± 0,2 % от Di
Примечания 1 D1 - диапазон измерений для входных сигналов от термопар и термопреобразователей сопротивления, выраженный в градусах Цельсия. 2 D2 - диапазон измерений выходного сигнала силы или напряжения постоянного тока. 3 D3 - диапазон измерений для входных сигналов силы и напряжения постоянного тока, сопротивления. 4 Значения допускаемой основной и дополнительной погрешности преобразователей с функцией измерения сигналов от термопар указаны без учёта погрешности канала компенсации температуры холодного спая термопар. Пределы допускаемой абсолютной погрешности канала компенсации температуры холодного спая термопар в диапазоне от 0 до 50°С - ± 2 °С. 5 Ti - значение измеряемого сигнала от термопар, выраженное в градусах Цельсия.

Таблица 6 — '	Метрологические характеристики преобразователей T			+серии
Преобразова тель	Диапазоны сигналов		Пределы допускаемой основной погрешности	Пределы допускаемой дополнительной приведённой погрешности от изменения температуры окр.среды
Преобразова тель	На входе	На выходе	Пределы допускаемой основной погрешности
Т120	Сигналы от термопреобразователей сопротивления ТС (Pt100) от минус 200 до + 650 °С; ТС (Ni100) от минус 60 до +180°С	от 4 до 20 мА	± 0,1 % от D1	± 0,01 % от D1/°C
Т121	± 150 мВ ± 24 мА от 0 до 1760 Ом	от 4 до 20 мА	± 0,1 % от D1	± 0,01 % от D1/°C
Т121	Сигналы от термопар ТП (L) от минус 200 до +800 °С; ТП (J) от минус 210 до +1000°С; ТП (K) от минус 200 до +1300 °С; ТП (E) от минус 200 до +800 °С; ТП (T) от минус 200 до +400 °С; ТП (N) от минус 200 до +1300 °С; ТП (R) от минус 50 до +1750°С; ТП (S) от минус 50 до +1750°С; ТП (B) от +250 до +1800°С	от 4 до 20 мА	± 0,1 % от D1	± 0,01 % от D1/°C;

Окончание таблицы 6

Преобразователь	Диапазоны сигналов		Пределы допускаемой основной погрешности	Пределы допускаемой дополнительной приведённой погрешности от изменения температуры окр.среды
Преобразователь	На входе	На выходе	Пределы допускаемой основной погрешности
Т121	Сигналы от термопреобразователей сопротивления ТС (Pt100, Pt500) от минус 200 до +650 °C; ТС (Pt1000) от минус 200 до +400 °C; ТС (Ni100) от минус 50 до +180°C;	от 4 до 20 мА	± 0,1 % от D1	± 0,01 % от D1/°C;
	ТС (50М) от минус 50 до +200 °С		± 0,2 % от D₁
Примечания 1 D1 - диапазон измерений для входных сигналов от термопар и термопреобразователей сопротивления, выраженный в градусах Цельсия. 2 Значения допускаемой основной и дополнительной погрешности преобразователей с функцией измерения сигналов от термопар указаны без учёта погрешности канала компенсации температуры холодного спая термопар. Пределы допускаемой абсолютной погрешности канала компенсации температуры холодного спая термопар в диапазоне от 0 до 50°С - ± 2 °C.

Рабочие условия применения:

- температура окружающего воздуха :

Для преобразователей Z109REG-BP, Z109REG2-R, Z109REG2, Z170REG, Z170REG-R, Z109S-1, Z109UI2, Z109PT2 от минус 10 до + 60 °С;

Для преобразователей Z109TC, Z102, Z190, Z110S, Z110D от 0 до + 50 °С;

Для преобразователей K120RTD, K121, K109UI, K109TC, K109S, K109LV, K109PT, K109PT-HPC, K109PT1000, T120, T121 от минус 40 до +85 °С

(нормальная температура 23 °С);

- относительная влажность окружающего воздуха : от 30 до 90 % при 40 ° С без конденсации;

- напряжение питания: от 19,2 до 30 В постоянного тока (кроме преобразователей T120,T121, K120RTD, K121, Z110S, Z110D);

- напряжение питания: от 19 до 28 В переменного тока 50/60 Гц (кроме преобразователей T120, T121, K120RTD, K121, Z110S, Z110D, K109PT, K109PT-HPC, K109PT1000, K109LV, K109S, K109TC, K109UI);

- напряжение питания: от 7 до 30 В постоянного тока, питание от выходной цепи (для преобразователей T120,T121, K120RTD, K121, Z110S, Z110D).

Потребляемая мощность, габаритные размеры и масса зависят от модификации преобразователей.

Средний срок службы - 10
