Сведения о средстве измерений: 59689-15 Преобразователи термоэлектрические с двумя термопарами

Номер по Госреестру СИ: 59689-15
59689-15 Преобразователи термоэлектрические с двумя термопарами
(1133-11-715/3*3000)

Назначение средства измерений:
Преобразователи термоэлектрические с двумя термопарами модели 1133-11-715/3*3000 (далее по тексту - термопреобразователи или ТП) предназначены для измерения температуры пара на ОАО «Мосэнерго» филиал ТЭЦ-20.

сертификация программного обеспечения
Внешний вид. Преобразователи термоэлектрические с двумя термопарами , http://oei-analitika.ru рисунок № 1
Внешний вид.
Преобразователи термоэлектрические с двумя термопарами
Рисунок № 1

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 150485
ID в реестре СИ - 372885
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Фирма "Thermo Sensor GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Саратов - город на юго-востоке европейской части России, административный центр Саратовской области. Это город областного значения. Вместе с пригородным Гагаринским районом город Саратов образует муниципальное образование со статусом городского округа. Крупный культурный, экономический и образовательный центр Поволжья. Входит в двадцатку крупнейших городов России, не являясь городом-миллионером, в то же время является центром Саратовской агломерации, население которой превышает 1,2 млн человек.

Он расположен на правом берегу Волгоградского водохранилища реки Волги, напротив устья реки Саратовки и города Энгельса, расположенного на противоположном берегу. Находится в 389 км от Волгограда и 442 км от Самары, в 858 км к юго-востоку от Москвы.

Это ведущий центр высшего образования, научных исследований и проектной деятельности. Помимо одного из старейших университетов России, здесь расположено более двух десятков вузов. Развито машиностроение, нефтяная и химическая промышленность.

Саратовские предприятия выпускают транспортное оборудование, трикотаж, газовое оборудование, швейные изделия, кондитерские и табачные изделия, высококачественную мебель, бытовые электрохолодильники и другие виды промышленной продукции.

Отчет "Анализ рынка поверки в Саратове" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Саратов.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Наличие аналогов СИ: Преобразователи термоэлектрические с двумя термопарами (1133-11-715/3*3000)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Thermo Sensor GmbH"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
41277-09
23.09.2024
Преобразователи термоэлектрические серии ТС с термопарами типа B, R, S, K, N, J, T, E,
Фирма "Thermo Sensor GmbH" (ГЕРМАНИЯ )
ОТ
МП
2 года
41278-09
23.09.2024
Термометры сопротивления, серии RTD
Фирма "Thermo Sensor GmbH" (ГЕРМАНИЯ )
ОТ
МП
2 года
55158-13

Преобразователи термоэлектрические с двумя термопарами , 1133-11-694/3*7000
Фирма "Thermo Sensor GmbH" (ГЕРМАНИЯ )
ОТ
2 года
55159-13

Преобразователи термоэлектрические с двумя термопарами , 1133-11-715/3*3000
Фирма "Thermo Sensor GmbH" (ГЕРМАНИЯ )
ОТ
2 года
55877-13

Преобразователи термоэлектрические с тремя термопарами, 1153-11-137/200*6000-3K
Фирма "Thermo Sensor GmbH" (ГЕРМАНИЯ )
ОТ
2 года
56320-14

Термопреобразователи сопротивления платиновые, RMW
Фирма "Thermo Sensor GmbH" (ГЕРМАНИЯ )
ОТ
Первичная поверка при вводе в эксплуатацию
59651-15

Преобразователи термоэлектрические с тремя термопарами, 1153-11-137/200*6000-3K
Фирма "Thermo Sensor GmbH" (ГЕРМАНИЯ )
ОТ
МП
2 года
59688-15

Преобразователи термоэлектрические с двумя термопарами , 1133-11-694/3*7000
Фирма "Thermo Sensor GmbH" (ГЕРМАНИЯ )
ОТ
МП
2 года
59689-15

Преобразователи термоэлектрические с двумя термопарами , 1133-11-715/3*3000
Фирма "Thermo Sensor GmbH" (ГЕРМАНИЯ )
ОТ
МП
2 года
60397-15

Преобразователь термоэлектрический с двумя термопарами, 1136-11-167
Фирма "Thermo Sensor GmbH" (ГЕРМАНИЯ )
ОТ
МП
2 года
61353-15

Преобразователи термоэлектрические с двумя термопарами , 1133-11-733/3*5000
Фирма "Thermo Sensor GmbH" (ГЕРМАНИЯ )
ОТ
МП
Первичная поверка до ввода в эксплуатацию
61354-15

Преобразователи термоэлектрические с двумя термопарами , 1133-11-2074/3*3000
Фирма "Thermo Sensor GmbH" (ГЕРМАНИЯ )
ОТ
МП
Первичная поверка до ввода в эксплуатацию
61355-15

Преобразователи термоэлектрические с двумя термопарами , 1133-11-741/3*7000
Фирма "Thermo Sensor GmbH" (ГЕРМАНИЯ )
ОТ
МП
Первичная поверка до ввода в эксплуатацию
61356-15

Преобразователи термоэлектрические с двумя термопарами , 1136-11-051/6*465-2К-1
Фирма "Thermo Sensor GmbH" (ГЕРМАНИЯ )
ОТ
МП
2 года
61357-15

Преобразователи термоэлектрические с двумя термопарами , 1159-11-009/6*4000
Фирма "Thermo Sensor GmbH" (ГЕРМАНИЯ )
ОТ
МП
2 года
68127-17

Термопреобразователи сопротивления платиновые, Xi-3000-2-0-0-0
Фирма "Thermo Sensor GmbH" (ГЕРМАНИЯ )
ОТ
2 года
73682-18

Термопреобразователи сопротивления платиновые, Xi-3000-2-0-0-0
Фирма "Thermo Sensor GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
80170-20

Термопреобразователи сопротивления платиновые, Xn-3000-2-0-0-0
Фирма "Thermo Sensor GmbH" (ГЕРМАНИЯ )
ОТ
МП
2 года
86058-22

Преобразователи термоэлектрические с тремя термопарами, 1153-11-359
Фирма "Thermo Sensor GmbH" (ГЕРМАНИЯ )
ОТ
МП
3 года

Отчет позволяет получить информацию по модификациям СИ утвержденных типов:

  • наименования модификаций в зависимости от типа СИ;
  • количество СИ каждой из модификаций;
  • долю СИ, приходящихся на конкретную модификацию от общего количества СИ данного типа.

Стоимость 200 руб. или по подписке

Кто поверяет Преобразователи термоэлектрические с двумя термопарами (1133-11-715/3*3000)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Преобразователи термоэлектрические с двумя термопарами (1133-11-715/3*3000)

Организация, регион Стоимость, руб Средняя стоимость
ФБУ Тест-С.-Петербург
Санкт-Петербург
3516 3323
ФБУ Тест-С.-Петербург
Санкт-Петербург
3130 3323

Знак утверждения типа

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания.


Сведения о методиках измерений

Сведения о методиках (методах) измерений приведены в соответствующем разделе паспорта на преобразователь термоэлектрический с двумя термопарами модели 1133-11-715/3*3000.


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к преобразователям термоэлектрическим с двумя термопарами модели 1133-11-715/3*3000

ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Международный стандарт МЭК 1515-95. Термопары кабельного типа (с минеральной изоляцией).

Международный стандарт МЭК 60584-1. Термопары. Часть 1. Градуировочные таблицы. Международный стандарт МЭК 60584-2. Термопары. Часть 2. Допуски.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры. ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки.

Лист № 3 Всего листов 3

Поверка

Поверка

Основные средства поверки:

- ТП типа ППО эталонный 2-го разряда в диапазоне температур от плюс 300 до плюс 1200 °С;

- термометр электронный лабораторный «ЛТ-300», диапазон измеряемых температур от минус 50 до плюс 300 °С, ПГ: ±0,05 °С (-50.. .+199,99 °С), ±0,2 °С (в остальном диапазоне);

  • - термостаты переливные прецизионные ТПП-1 модели ТПП-1.0, ТПП-1.1 с общим диапазоном воспроизводимых температур от минус 40 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004.0,02) °С.

  • - многоканальный прецизионный измеритель температуры МИТ 8.10 с пределами допускаемой основной абсолютной погрешности измерения напряжения ±(10-4 -U+1) мкВ, где U -измеряемое напряжение, мВ; сопротивления ±(10-5^R+540-4), где R - измеряемое сопротивление, Ом.

  • - горизонтальная трубчатая печь сопротивления типа МТП-2М с диапазоном температур от плюс 300 до плюс 1100 °С.

Примечания: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.338-2002.


Изготовитель


фирма «THERMO SENSOR GmbH», Германия
59199 Bonen GERMANY
Tel: +49 (0)2383 92102-0
Fax: +49 (0)2383 92102-99
info@thermo-sensor.de

Заявитель


ООО «МРЭС», Москва
Адрес: 121059, г. Москва, ул. Брянская, д. 5
Тел.: (499) 550-08-99.

Испытательный центр


Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г.Москва, ул. Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru

Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.

Термопреобразователи изготовляются на основе термопарного кабеля и состоят из измерительной вставки с двумя чувствительными элементами - термопарами (с заземленными рабочими спаями с минеральной (MgO) изоляцией термоэлектродов), кабеля с удлинительными проводами и монтажных элементов.

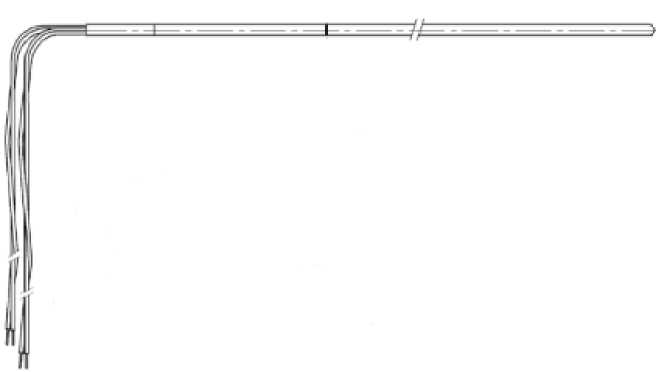

Чертеж общего вида преобразователя представлен на рисунке 1.

Внешний вид. Преобразователи термоэлектрические с двумя термопарами  (1133-11-715/3*3000), http://oei-analitika.ru

Рис. 1. Внешний вид преобразователя термоэлектрического с двумя термопарами модели 1133-11-715/3*3000.


Преобразователь термоэлектрический с двумя термопарами модели 1133-11-715/3*3000

3 шт .

3 экз.

Паспорт осуществляется по ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки».


Рабочий диапазон измеряемых температур, пределы допускаемых отклонений ТЭДС от НСХ ТП по ГОСТ Р 8.585-2001 (МЭК 60584-2) в температурном эквиваленте приведены в таблице 1.

Таблица 1.

Условное

Класс

Рабочий диапазон измеряемых

Пределы допускаемых отклонений

обозначение НСХ

допуска

температур, °С

ТЭДС от НСХ, °С

К

2

от 0 до плюс 333

± 2,5

св. плюс 333 до плюс 600

± 0,0075 ч

Длина монтажной части ТП, мм

Длина удлинительных проводов, мм

Диаметр монтажной части измерительной вставки ТП, мм

Электрическое сопротивление изоляции ТП при температуре

(плюс 25±10) °С и относительной влажности воздуха от 30 до

80%, МОм (при 100 В), не менее

Рабочие условия эксплуатации ТП:

от плюс 5 до плюс 50 до 80 (при плюс 35 °С)

- температура окружающей среды, ° С

- относительная влажность воздуха, %, не более
