Номер по Госреестру СИ: 56320-14
56320-14 Термопреобразователи сопротивления платиновые
(RMW)
Назначение средства измерений:
Термопреобразователи сопротивления платиновые RMW (далее - термопреобразователи или ТС) предназначены для измерения температуры подшипников редуктора.

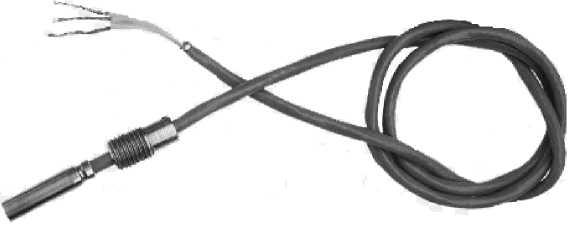

Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 146599
ID в реестре СИ - 368999
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - Первичная поверка при вводе в эксплуатацию
Наличие периодической поверки - Нет
Модификации СИ
Производитель
Изготовитель - Фирма "Thermo Sensor GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Термопреобразователи сопротивления платиновые (RMW)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Thermo Sensor GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
41277-09 23.09.2024 |
Преобразователи термоэлектрические серии ТС с термопарами типа B, R, S, K, N, J, T, E, Фирма "Thermo Sensor GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
41278-09 23.09.2024 |
Термометры сопротивления, серии RTD Фирма "Thermo Sensor GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
55158-13 |
Преобразователи термоэлектрические с двумя термопарами , 1133-11-694/3*7000 Фирма "Thermo Sensor GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
55159-13 |
Преобразователи термоэлектрические с двумя термопарами , 1133-11-715/3*3000 Фирма "Thermo Sensor GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
55877-13 |
Преобразователи термоэлектрические с тремя термопарами, 1153-11-137/200*6000-3K Фирма "Thermo Sensor GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
56320-14 |
Термопреобразователи сопротивления платиновые, RMW Фирма "Thermo Sensor GmbH" (ГЕРМАНИЯ ) |
ОТ |
Первичная поверка при вводе в эксплуатацию |
|
59651-15 |
Преобразователи термоэлектрические с тремя термопарами, 1153-11-137/200*6000-3K Фирма "Thermo Sensor GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
59688-15 |
Преобразователи термоэлектрические с двумя термопарами , 1133-11-694/3*7000 Фирма "Thermo Sensor GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
59689-15 |
Преобразователи термоэлектрические с двумя термопарами , 1133-11-715/3*3000 Фирма "Thermo Sensor GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
60397-15 |
Преобразователь термоэлектрический с двумя термопарами, 1136-11-167 Фирма "Thermo Sensor GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
61353-15 |
Преобразователи термоэлектрические с двумя термопарами , 1133-11-733/3*5000 Фирма "Thermo Sensor GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
61354-15 |
Преобразователи термоэлектрические с двумя термопарами , 1133-11-2074/3*3000 Фирма "Thermo Sensor GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
61355-15 |
Преобразователи термоэлектрические с двумя термопарами , 1133-11-741/3*7000 Фирма "Thermo Sensor GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
61356-15 |
Преобразователи термоэлектрические с двумя термопарами , 1136-11-051/6*465-2К-1 Фирма "Thermo Sensor GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
61357-15 |
Преобразователи термоэлектрические с двумя термопарами , 1159-11-009/6*4000 Фирма "Thermo Sensor GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
68127-17 |
Термопреобразователи сопротивления платиновые, Xi-3000-2-0-0-0 Фирма "Thermo Sensor GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
73682-18 |
Термопреобразователи сопротивления платиновые, Xi-3000-2-0-0-0 Фирма "Thermo Sensor GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
80170-20 |
Термопреобразователи сопротивления платиновые, Xn-3000-2-0-0-0 Фирма "Thermo Sensor GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
86058-22 |
Преобразователи термоэлектрические с тремя термопарами, 1153-11-359 Фирма "Thermo Sensor GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
Кто поверяет Термопреобразователи сопротивления платиновые (RMW)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Термопреобразователи сопротивления платиновые (RMW)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в соответствующем разделе паспорта на термопреобразователи сопротивления платиновые RMW.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления платиновым RMW
-
1. ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»;
-
2. Техническая документация фирмы «THERMO SENSOR GmbH», Германия;
-
3. ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»;
-
4. ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Поверка
ПоверкаОсновные средства поверки:
- термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной погрешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С, ±0,061 °С в диапазоне температур св. плюс 400 до плюс 650 °С;
- термостаты жидкостные прецизионные переливного типа моделей ТПП -1.0, ТПП -1.2 с диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004...0,02) °С;
-
- многоканальный прецизионный измеритель температуры МИТ 8.10(М) с пределами допускаемой основной абсолютной погрешности измерения сопротивления ±(10-5^R+540-4), где R - измеряемое сопротивление, Ом;
-
- мегомметр М4100/3, рабочее напряжение до 500В.
Изготовитель
фирма «THERMO SENSOR GmbH», Германия 59199 Bonen GERMANYTel: +49 (0)2383 92102-0
Fax: +49 (0)2383 92102-99 info@thermo-sensor.de
Заявитель
ООО «КСБ», г. Москваг. Москва, ул. 2-ая Звенигородская, д. 13, стр. 15
Тел.: (495) 980-11-76, факс: (495) 980-11-69
E-mail: info@ksb.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС ») Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru, адрес в Интернет: www.vniims.ru
Принцип действия термопреобразователей основан на преобразовании измеряемой температуры в изменение электрического сопротивления чувствительных элементов (ЧЭ) ТС.
Термопреобразователи конструктивно выполнены в виде измерительной вставки, соединенной с кабелем с присоединительными проводами. Измерительная вставка состоит из двух тонкопленочных платиновых ЧЭ, помещенных в защитный цилиндрический чехол из нержавеющей стали. ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009(МЭК 60751).
Схема соединения внутренних проводников термопреобразователей с чувствительными элементами: 3-х проводная.
Чертеж общего вида термопреобразователя представлен на рисунке 1.
Рис. 1.
Термопреобразователи сопротивления платиновые RMW
8 шт .
8 экз .
Паспорт осуществляется в соответствии с документом ГОСТ 8.461-2009 «ГСИ. Термопреобразователи из платины, меди и никеля ». Подлежит первичной поверке перед вводом в эксплуатацию.
Диапазон измеряемых температур, °С
Температурный коэффициент ТС а, °С-1
Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009 (МЭК 60751) Номинальное значение сопротивления термопреобразователя при 0° С (Ro), Ом
Класс допуска ТС по МЭК60751/ГОСТ 6651-2009
Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск) по ГОСТ 6651-2009, °C Электрическое сопротивление изоляции при температуре плюс (25±10) °С и относительной влажности воздуха от 30 до 80%, МОм (при 100 В), не менее
Диаметр монтажной части ТС, мм
Длина монтажной части ТС, мм
Длина кабеля, мм
Рабочие условия эксплуатации:
-
- температура окружающей среды, °С
-
- относительная влажность воздуха, %, не более
от 0 до плюс 150
0,00385
Pt100
100
B
±(0,3+0,005|t|)
100
6
100
(2000:5000)
от минус 40 до плюс 85
95
