Номер по Госреестру СИ: 59656-15
59656-15 Анализаторы жидкости
(Inolab)
Назначение средства измерений:
Анализаторы жидкости серии Inolab (далее - анализаторы) предназначены для измерения рН, рХ, окислительно-восстановительного потенциала (ОВП), удельной электрической проводимости (УЭП), массовой концентрации растворенных солей (TDS), растворенного кислорода, а также температуры воды и водных растворов.
Внешний вид.
Анализаторы жидкости
Рисунок № 1
Внешний вид.
Анализаторы жидкости
Рисунок № 2
Внешний вид.
Анализаторы жидкости
Рисунок № 3
Внешний вид.
Анализаторы жидкости
Рисунок № 4
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 23.01.2020
Номер записи - 150449
ID в реестре СИ - 372849
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
серии Inolab, inoLab pH/ ion 7320, нет данных, модификация inoLab pH/Ion 7320, мод. pH/Ion 7320, pHep, Checker, PICCOLO, PICCOLO plus, ORP, pNa, Water Test, HI 8314, HI 9023C, HI 9024, HI 9025, HI 9224, HI 92240, HI 8417, HI 9017, HI 9318 -, InoLab рН 7320Р, inoLab pH/Ion 7320, Inolab Multi 9420 IDS, InoLab Multi 9420, InoLab мод. InoLab Multi 9420, Inolab,
Производитель
Изготовитель - Фирма "WTW Wissenschaftlich-Technische Werkstatten GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой выгрузку большого количества обработанных данных по поверкам за выбранный год. Данные выружаются в текстовый файл формата CSV в кодировке windows-1251 с разделителем ";"
Выгрузки могут иметь бльшой размер и включать до 1 миллиона строк.
Структура данных имеет следующий вид:
- Наименование организации-поверителя
- Номер аттестата аккредитации
- Номер типа СИ ФРШИН
- Наименование типа СИ
- Количество поверок
- Количество первичных поверок
- Количество периодических поверок
- Количество извещений о непригодности
- Количество поверок для юр. лиц
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Статистика
Кол-во поверок - 23
Выдано извещений - 0
Кол-во периодических поверок - 8
Кол-во средств измерений - 9
Кол-во владельцев - 8
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 2222 дн.
Приказы РСТ, где упоминается данный тип СИ
№69 от 2015.01.23 Об утверждении типов средств измерений (ГР 59636-15 - 59727-15)
№1211 от 2023.06.13 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Строительные материалы и изделия" (ТК 144)
Наличие аналогов СИ: Анализаторы жидкости (Inolab)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
59656-15 Анализаторы жидкости (Inolab) Фирма "WTW Wissenschaftlich-Technische Werkstatten GmbH" (ГЕРМАНИЯ ) |
21068-19 Анализаторы жидкости (Эксперт-001) ООО "Эконикс-Эксперт" (РОССИЯ г.Москва) |
|
59656-15 Анализаторы жидкости (Inolab) Фирма "WTW Wissenschaftlich-Technische Werkstatten GmbH" (ГЕРМАНИЯ ) |
23460-07 Кондуктометры (ЭКСПЕРТ-002) ООО "Эконикс-Эксперт" (РОССИЯ г.Москва) |
|
59656-15 Анализаторы жидкости (Inolab) Фирма "WTW Wissenschaftlich-Technische Werkstatten GmbH" (ГЕРМАНИЯ ) |
66101-16 Дилатометры с кварцевым толкателем (ДКТ) ООО "Углеродприбор" (РОССИЯ г.Челябинск) |
|
59656-15 Анализаторы жидкости (Inolab) Фирма "WTW Wissenschaftlich-Technische Werkstatten GmbH" (ГЕРМАНИЯ ) |
77561-20 Анализаторы промышленные портативные многоканальные (ЛИДЕР-600) ООО "НПП "Техноприбор" (РОССИЯ г.Москва) |
|
59656-15 Анализаторы жидкости (Inolab) Фирма "WTW Wissenschaftlich-Technische Werkstatten GmbH" (ГЕРМАНИЯ ) |
66154-16 Анализаторы жидкости (РОСА-1101) ООО "Сервисный центр "Ормет" (РОССИЯ г.Екатеринбург) |
Справочник содержит информацию об организациях, аккредитованных на работу в области обеспечения единства измерений. За основу справочника взят реестр аккредитованных лиц (https://pub.fsa.gov.ru/ral) Федеральной службы по аккредитации. Частота обновления справочника не реже одного раза в квартал.
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Номер аттестата аккредитации, ИНН; Наименование организации; Наименование аккредитованного лица; Статус организации в реестре аккредитованных лиц ФСА; Комментарий; Адреса осуществления деятельности.
Бесплатный
Кто поверяет Анализаторы жидкости (РОСА-1101)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "МОСВОДОКАНАЛ" (1614) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "САХАЛИНСКИЙ ЦСМ" (RA.RU.311389) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "МОСВОДОКАНАЛ" (RA.RU.311288) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (RA.RU.311469) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Калужский ЦСМ» (RA.RU.311265) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311251) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КОСТРОМСКОЙ ЦСМ" (RA.RU.311489) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Коми ЦСМ» (RA.RU.311490) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Анализаторы жидкости (РОСА-1101)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Костромской ЦСМ Костромская область |
3214 | 4338 |
|
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
270 | 4338 |
|
ФБУ Коми ЦСМ Республика Коми |
7800 | 4338 |
|
ФБУ Тюменский ЦСМ Тюменская область |
6068 | 4338 |
Программное обеспечение
Анализаторы оснащены встроенным программным обеспечением, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать, сохранять и передавать на ПК полученные результаты измерений.
Таблица 1. Идентификационные данные программного обеспечения
|
Модель анализатора |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
inoLab pH/Ion 7320 |
- |
не ниже 1.14 |
- |
- |
|
inoLab Multi 9420/9430 IDS |
- |
не ниже 1.06 |
- |
- |
Конструкция анализаторов исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 2.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации анализатора типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений представлена в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, распространяющиеся на анализаторы жидкости серии Inolab
ГОСТ 8.120-99 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений рН
ГОСТ 8.457-2000 «ГСИ. Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей»
ГОСТ Р 8.766-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массовой концентрации растворенных в воде газов (кислорода, водорода)»
Техническая документация изготовителя «WTW Wissenschaftlich-Technische Werkstatten GmbH».
Поверка
Поверкаосуществляется по документу МП 98-241-2014 «ГСИ. Анализаторы жидкости серии Inolab. Методика поверки», утвержденному ФГУП «УНИИМ» в ноябре 2014 г.
Эталонные средства измерений, используемые при поверке:
-
- буферные растворы 2-го разряда по ГОСТ 8.135-2004, воспроизводящие следующие значения рН: 1,65; 4,01; 12,65. Абсолютная погрешность ± 0,01;
-
- стандартные образцы удельной электрической проводимости ГСО 7374-97 -ГСО 7377-97 (удельная электрическая проводимость 112 мСм/см, 12,9 мСм/см, 1,41 мСм/см 0,29 мСм/см, мСм/см; относительная погрешность аттестованного значения ± 0,25 % при Р=0,95);
-
- ГСО-ПГС 3713-87 состава газовой смеси O2-N2 (объемная доля кислорода в смеси 0,19 %, абсолютная погрешность аттестованного значения ± 0,006 % при Р=0,95);
-
- ГСО-ПГС 3723-87 состава газовой смеси O2-N2 (молярная доля кислорода в смеси от 3,0 % до 5,0 %, относительная погрешность аттестованного значения ± (-0,1 -X+0,8) % при Р=0,95, где Х - аттестованное значение, %);
-
- ГСО-ПГС 3729-87 состава газовой смеси O2-N2 (молярная доля кислорода в смеси от 10 % до 94 %, относительная погрешность аттестованного значения ± (-0,003^X+0,32) % при Р=0,95, где Х - аттестованное значение, %);
-
- рН-метр или иономер с возможностью измерений ОВП (с диапазоном измерений ОВП от минус 2500 до +2500 мВ и абсолютной погрешностью измерений ОВП ± 1 мВ).
-
- измеритель температуры двухканальный прецизионный МИТ 2.05 (диапазон измерений температуры от минус 200 оС до 500 оС, абс. погрешность ±0,2 оС) с преобразователем термоэлектрическим ПТСВ-2К (диапазон измерений температуры от минус 80 ° С до 200 ° С, абс. погрешность ±0,1 оС).
Изготовитель
Фирма «WTW Wissenschaftlich-Technische Werkstatten GmbH», Германия, Dr.-Karl Slevogt-StraBe 1, В-823626 Weilheim, Germany, Tel: +49 (0) 881 183-100, Fax: +49 (0) 881 183-120, e-mail: Info@WTW.com.
Заявитель
Общество с ограниченной ответственностью «ЭКОИНСТРУМЕНТ» (ООО «ЭКОИНСТРУМЕНТ»), 119049, г. Москва, Ленинский проспект, 6, к. 756, Тел: (495) 745-22-90, 745-22-91, Факс: (495) 237-65-80, E-mail: mail@ecoinstrument.ru.Испытательный центр
Государственный центр испытаний средств измерений ФГУП «Уральский
научно-исследовательский институт метрологии», 620000, г. Екатеринбург,
ул. Красноармейская, 4, тел. (343) 350-26-18, факс: (343) 350-20-39,
e-mail: uniim@uniim.ru.
Анализаторы жидкости серии Inolab выпускаются в следующих модификациях: inoLab pH/Ion 7320/7320P, InoLab Multi 9420/9430 IDS.
Принцип работы анализаторов потенциометрический, основан на измерении потенциалов на электродах первичных преобразователей.
Конструктивно анализаторы состоят из измерительного блока и подключаемых к нему датчиков.
Результаты измерений рН, рХ, ОВП, УЭП, температуры жидкости, массовой концентрации анионов и катионов, растворенного кислорода, TDS, время и дата измерений выводятся на жидкокристаллический дисплей анализатора или на экран персонального компьютера.
Анализаторы имеют систему автоматической термокомпенсации, интерфейс для подключения персонального компьютера.
Анализаторы выпускаются нескольких модификаций, которые отличаются конструкцией, типом исполнения и измеряемыми параметрами. Модели inoLab pH/Ion 7320/7320Р предназначены для измерения рН, рХ, ОВП и температуры жидкости. Модель inoLab Multi 9420/9430 IDS предназначена для измерения рН, рХ, ОВП, массовой концентрации TDS, растворенного кислорода, а также температуры жидкости.
Фотографии внешнего вида анализаторов представлены на рисунке 1. Места нанесения знака поверки указаны стрелками.

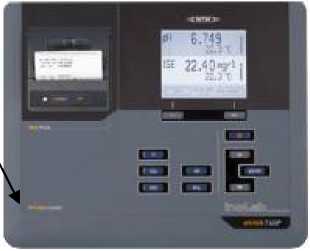

Inolab рН/Ion 7320
Inolab pH/ion 7320P
Рисунок 1 - фотографии внешнего вида анализаторов

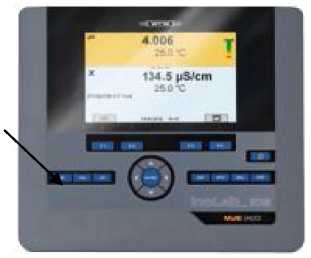

Inolab Multi 9420/9430
Лист № 2 Всего листов 6 Анализаторы оснащены жидкокристаллическим дисплеем, клавишами управления и встроенным микропроцессором для обработки измерительной информации.
Таблица 3.
|
Наименование |
Количество, шт. |
|
Измерительный блок |
1 |
|
Комплект электродов, датчиков и растворов |
1 |
|
Адаптер электрода ADA 94pH/IDS DIN или ADA 94pH/IDS BNC |
По запросу |
|
Руководство по эксплуатации |
1 |
|
Методика поверки МП 98-241-2014 |
1 |
* Электроды и датчики выбираются по в соответствии с измеряемым параметром (см. таб. 4-8). Ион-селективные электроды используют вместе с электродом сравнения, выбираемым по типу разъема (таб. 5)
Таблица 4. Ион-селективные индикаторные электроды для InoLab pH/Ion 7320 (P) и для
Multi 9420/9430 с адаптером ADA 94pH/IDS DIN (bNC)
|
Электрод |
Определяемые ионы |
|
NH 500/2 |
Аммоний (NH4+) |
|
Pb 500 |
Свинец |
|
Br 500 |
Бромид |
|
Cd 500 |
Кадмий |
|
Ca 500 |
КальцийМагний |
|
CI 500 |
Хлорид |
|
CN 500 |
Цианид |
|
F 500 |
Фторид, алюминий, фосфат, литий |
|
I 500 |
Йодид, тиосульфат, ртуть |
|
K 500® |
Калий |
|
Cu 500 |
Медь, никель |
|
DX 223 NA |
Натрий |
|
NO 500® |
Нитрат |
|
Ag/S 500 |
Серебро |
|
Ag/S 500 |
Сульфид |
|
Таблица 5. Электроды сравнения индикаторным ионоселективным электродам | ||
|
Название электрода |
Тип разъема |
Примечание |
|
R503/P |
2 мм контакт, |
Для приборов с разъемом BNC |
|
R 503 D |
4 мм «банан» |
Для приборов с разъемом DIN |
Таблица 6. Ион-селективные комбинированные ион-селективные электроды
|
Комбинированный электрод |
Определяемые ионы |
|
Pb 800 |
Свинец |
|
Br 800 |
Бромид |
|
Cd 800 |
Кадмий |
|
Ca 800 |
Кальций, магний |
|
Cl 800 |
Хлорид |
|
CN 800 |
Цианид |
|
F 800 |
Фторид, алюминий фосфат, литий |
|
I 800 |
Йодид, тиосульфат, ртуть |
|
K 800 |
Калий |
|
Cu 800 |
Медь, никель |
|
NO 800 |
Нитрат |
|
Ag/S 800 |
Серебро |
|
Ag/S 800 |
Сульфид |
Таблица 7. ОВП-электроды
|
Модель |
Материал чувствительного элемента |
Тип диафрагмы |
Совместимый прибор |
|
SenTix® ORP |
Pt |
Керамика |
InoLab pH/Ion 7320 (P) и для Multi 9420/9430 с адаптером ADA 94pH/IDS DIN (BNC) |
|
SenTix® Ag |
Ag |
Керамика | |
|
SenTix® Au |
Au |
Керамика | |
|
SenTix® PtR |
Pt |
Кольцевая | |
|
SenTix® ORP 900 |
Pt |
Керамика |
Multi 9420/9430 |
|
SensoLyt® ORP 900-P |
Pt |
Кольцевая |
Таблица 8. Прочие датчики для Multi 9420/9430
|
Датчик |
Определяемый параметр |
|
FDO® 925 |
Растворенный кислород |
|
TetraCon® 925 |
УЭП |
|
LR 925/01 |
УЭП |
|
Наименование характеристики |
Значение характеристики для моделей | |
|
inoLab pH/Ion 7320, inoLab pH/Ion 7320Р |
inoLab Multi 9420/9430 IDS | |
|
1 |
2 |
3 |
|
Диапазон измерений pH |
от 0,0 до 14,0 |
от 0,0 до 14,0 |
|
Диапазон показаний рХ |
от минус 2,0 до 20,0 |
от 0,0 до 14,0 |
|
Пределы допускаемой абсолютной погрешности измерений рН |
± 0,03 |
± 0,03 |
|
Пределы допускаемой абсолютной погрешности измерений рХ |
± 0,5 |
± 0,5 |
|
Диапазоны измерений УЭП, мСм/см |
- |
от 140-2 до 500 |
|
Пределы допускаемой относительной погрешности измерений УЭП, %, |
- |
± 2,5 |
|
Диапазон измерения массовой концентрации растворенного кислорода, мг/дм3 |
- |
от 0,4 до 20,0 |
|
Пределы допускаемой абсолютной погрешности измерений массовой концентрации растворенного кислорода, мг/дм3 |
- |
±(0,2+0,02^Сизм) |
|
Диапазон измерения ОВП, мВ |
от минус 2500 до 2500 |
от минус 2000 до 2000 |
|
Пределы допускаемой абсолютной погрешности измерений ОВП, мВ |
±2,0 |
±2,0 |
|
Диапазон измерений температуры жидкости, оС |
от минус 5 до 105 | |
|
Пределы допускаемой абсолютной погрешности о измерений температуры жидкости, С |
± 1,0 | |
|
1 |
2 |
3 |
|
Диапазон показаний массовой концентрации, мг/дм3 | ||
|
растворенных солей (TDS) |
- |
от 0,5 до 2000 |
|
анионов и катионов |
от 0,000 до 9999 |
от 0,000 до 9999 |
|
Параметры источник питания:
|
220±22 от 50 до 60 | |
|
Потребляемая мощность, В •А, не более |
6 | |
|
Габаритные размеры, мм, |
240 х 190 х 80 (inoLab pH/Ion 7320) 90 х 190 х 80 (inoLab pH/Ion 7320Р) |
180 х 80 х 55 |
|
Масса, кг, не более |
0,8 (inoLab pH/Ion 7320) 1,0 (inoLab pH/Ion 7320Р) |
0,4 |
|
Условия эксплуатации: -температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от 5 до 45 85 | |
|
* Примечания: Х - массовая концентрация анионов и катионов; ** Сизм - измеренное значение массовой концентрации | ||
