Номер по Госреестру СИ: 59604-15
59604-15 Анализаторы ртути
(PE-1)
Назначение средства измерений:
Анализаторы ртути PE-1 предназначены для измерения массовой концентрации ртути в жидкостях и газах в соответствии с аттестованными или стандартизованными методами (методиками) измерений.
Внешний вид.
Анализаторы ртути
Рисунок № 1
Программное обеспечение
Анализаторы оснащены автономным ПО «PE1000Win», которое управляет работой анализатора и отображает, обрабатывает и хранит полученные данные.
Наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма метрологической значимой части ПО для версии 1.5.5.) |
Другие идентификационные данные |
Алгоритм вычисления цифрового идентификатора про граммного обеспечения |
PE1000Win |
от 1.5.5. до 9.9.9. |
c8d29c1ce4b50a0e02d721ea ad92e726 |
- |
MD5 |
К метрологически значимой части ПО относится файл PE1000Win.exe, который выполняет следующие функции:
§ управление прибором ;
§ установка режимов работы прибора;
§ построение калибровочной зависимости;
§ расчет содержания определяемого компонента
§ обработка, хранение и передача результатов измерений;
§ проведение диагностических тестов прибора .
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при их нормировании.
Знак утверждения типа
Знак утверждения типа наносится на лицевую панель прибора в виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в следующих документах:
-
1. Анализаторы ртути PE-1. Руководство по эксплуатации.
-
2. ГОСТ 54243-2010. Топливо твердое минеральное. Определение содержания общей ртути.
-
3. ГОСТ 51768-2001. Ресурсосбережение. Обращение с отходами. Методика определения ртути в ртутьсодержащих отходах. Общие требования.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам ртути
техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП-242-1660-2014 «Анализаторы ртути PE-1. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 10.04.2014 г.
Основные средства поверки: Стандартный образец водного раствора ионов ртути ГСО № 8004-93.
Изготовитель
Компания «Nippon Instruments Corporation», Япония.
Адрес: 14-8 Akaoji Takatsuki, Osaca 569-1146, Japan
Тел.: +81-72-694-5195, факс: +81-72-694-0663
Заявитель
ООО «НЕОЛАБ», г. Москва.
Юрид. адрес: 119034, г. Москва, 1-ый Обыденский пер., д.10, офис 2. Почтовый адрес: 119034, г. Москва, Еропкинский пер., д.16. Тел.: (495) 648-60-80, факс: (495) 626-45-14.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева».
Адрес:190005, Санкт-Петербург, Московский пр., 19.
Тел.: (812) 251-76-01, факс: (812) 713-01-14, info@vniim.ru.
Принцип действия анализаторов основан на термическом разложении образца в секции нагрева с использованием соответствующей установки параметров для каждого образца, ртуть атомизируется в каталитической секции, а затем собирается и концентрируется в виде золотой амальгамы в секции сбора ртути. Ртуть освобождается и снова атомизируется с использованием нагреваемой секции сбора ртути, после чего детектируется с применением атомнофлуоресцентной спектроскопии на длине волны 253,7 нм во флуоресцентной ячейке детектора. Секция сбора ртути затем охлаждается, после чего ртуть освобождается, и секция может повторно использоваться для сбора и измерения.
Анализаторы представляют собой стационарные настольные лабораторные автоматизированные приборы, включающие в себя термический реактор, ловушку ртути заполненную сорбентом с нанесённым на него слоем золота, атомно-флуоресцентный детектор, ловушку конденсата, дополнительно прибор может комплектоваться автосамплером для анализа жидкостей и системой ввода газов и сжиженных газов в капсулы для проб.
Анализаторы выпускаются в двух исполнениях - PE-1 (в котором ввод жидких проб производится вручную) и РЕ-1000, который представляет из себя исполнение PE-1, укомплектованное автосемплером для анализа жидкостей.
Дополнительно прибор может комплектоваться блоками для ввода газов и сжиженных газов, подключаемыми к измерительному модулю.
Образцы подаются с помощью шприца или автосемплера, затем инжектируются в секцию нагрева образцов. В секции нагрева образцы подвергаются термическому разложению. Присутствующая в образце ртуть атомизируется в каталитической секции, затем собирается и концентрируется в форме амальгамы золота в секции сбора ртути. Ртуть затем снова освобождается и атомизируется путем нагрева, затем детектируется с использованием атомной флуоресцентной спектроскопии на длине волны 253,7 нм в ячейке детектора по флуоресценции. После подготовки образцов в сосудах все операции, начиная процессом разложения образца, и заканчивая детектированием ртути и вычислениями, автоматически выполняются прибором.
Анализатор управляются от внешнего управляющего компьютера, подключаемого через последовательный порт.
Внешний вид анализатора показан на рис.1.

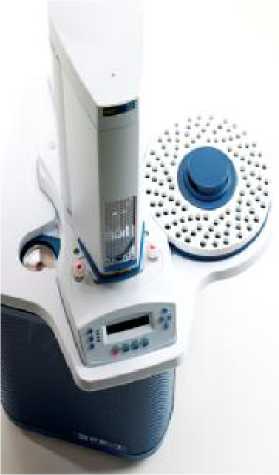

Рис. 1 Внешний вид анализатора ртути PE-1
- анализатор;
- руководство по эксплуатации;
- методика поверки МП-242-1660-2014.
Предел обнаружения ртути, мкг/дм3, не более |
0,1 |
Относительное СКО выходного сигнала1, %, не более |
3,0 |
Объем пробы, мкл |
от 5 до 250 |
Потребляемая мощность, В^А, не более |
1200 |
Напряжение питания переменного тока частотой 50±1 Гц, В |
220+22-зз |
Габаритные размеры (ДхШхВ), мм, не более: | |
- анализатор |
505x380x510 |
- автосемплер |
420x400x520 |
Масса, кг, не более: | |
- анализатор |
40 |
- автосемплер |
9 |
Средний срок службы, лет |
8 |
Наработка на отказ, ч, не менее |
5000 |
Условия эксплуатации: | |
- диапазон температур окружающего воздуха, С |
от 15 до 30 |
- диапазон относительной влажности окружающего воздуха (при 25 °C), %, не более |
80 |
- диапазон атмосферного давления, кПа |
от 84 до 106 |
