Номер по Госреестру СИ: 59521-14
59521-14 Преобразователи расхода с овальными шестернями
(Badger Meter OG-series мод. LM OG и IOG)
Назначение средства измерений:
Преобразователи расхода с овальными шестернями Badger Meter OG-series моделей LM OG и IOG (далее - преобразователи) предназначены для измерений объемного расхода и объема жидкостей.
Внешний вид.

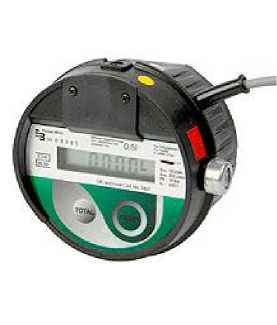

Преобразователи расхода с овальными шестернями
Рисунок № 1
Внешний вид.
Преобразователи расхода с овальными шестернями
Рисунок № 2
Внешний вид.
Преобразователи расхода с овальными шестернями
Рисунок № 3
Внешний вид.
Преобразователи расхода с овальными шестернями
Рисунок № 4
Внешний вид.
Преобразователи расхода с овальными шестернями
Рисунок № 5
Внешний вид.
Преобразователи расхода с овальными шестернями
Рисунок № 6
Общие сведения
Дата публикации -
Срок свидетельства - 01.11.2024
Номер записи -
ID в реестре СИ - 372695
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
OG, IOG, IND OG 1"HF-SS, Badger Meter OG-series мод. LM OG и IOG, Badger Meter OG-series мод. IOG,
Производитель
Изготовитель - Фирма "Badger Meter Europa GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
