Номер по Госреестру СИ: 59434-14
59434-14 Расходомеры ультразвуковые накладные
(UDM 200)
Назначение средства измерений:
Расходомеры ультразвуковые накладные UDM 200 (далее - расходомеры) предназначены для измерений объемного и массового расхода, объема и массы звукопроводящей жидкости.
Внешний вид.
Расходомеры ультразвуковые накладные
Рисунок № 1
Внешний вид.
Расходомеры ультразвуковые накладные
Рисунок № 2
Программное обеспечение
Программное обеспечение (ПО) расходомеров по аппаратному обеспечению является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.
Программное обеспечение разделено на:
- метрологически значимую часть;
- метрологически незначимую часть.
Разделение программного обеспечения выполнено внутри кода ПО на уровне языка программирования. К метрологически значимой части ПО относятся:
- программные модули, принимающие участие в обработке (расчетах) результатов измерений или влияющие на них;
- программные модули , осуществляющие отображение измерительной информации, ее хранение, передачу, идентификацию, защиту ПО и данных;
- параметры ПО, участвующие в вычислениях и влияющие на результат измерений;
- компоненты защищенного интерфейса для обмена данными с внешними устройствами.
Идентификационные данные ПО расходомеров приведены в таблице 1. Таблица 1
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
Fluxdata5.95 |
IPC V3.23 |
166003355 |
- |
- |
Программное обеспечение установлено во внутренней памяти вычислительного устрой -ства и недоступно пользователю. Метрологические характеристики прибора нормированы с учётом влияния ПО.
При старте ПО распаковывается в оперативную память (RAM) прибора и при каждом включении прибора стартует из RAM.
Соответствие установленной в приборе версии ПО версии, указанной в руководстве по эксплуатации, производится после загрузки основного экрана. Версия выводится в окно экрана «сведения о системе».
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится на боковую панель расходомера в виде наклейки и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Содержатся в руководстве по эксплуатации «Расходомеры ультразвуковые накладные UDM 200 ».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам ультразвуковым накладным UDM 200
1. Техническая документация изготовителя.
Поверка
Поверкаосуществляется по документу МП 59434-14 «Расходомеры ультразвуковые накладные UDM 200. Методика поверки», утвержденному ФГУП «ВНИИМС» 16 мая 2014 г.
Лист № 4 Всего листов 4 Основные средства поверки:
- установки стационарные поверочные расходомерные СПРУТ, Госреестр № 19442-05, диапазон расходов от 0,03 до 1000 м3/ч, пределы относительной погрешности при измерении расхода ±0,1 %; ±0,15 %; при измерении объема ±0,05 %; ±0,1 %;
Изготовитель
Фирма «SebaKMT», Германия.
Адрес: Dr.-Herbert-Iann-str. 6, 96148, Baunach|/Germany
Тел. +49(0)9544-680, e-mail: sales@sebakmt.com
Заявитель
ООО «Совместное предприятие «СЕБА СПЕКТРУМ»
Адрес: 119048, г. Москва, ул. Усачева, д. 35, стр. 1
Тел./факс: (495) 234-91-61, 232-67-87/93/96, e-mail: sebasp@sebaspectrum.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип работы расходомеров основан на методе измерения разности между временем прохождения ультразвуковых импульсов по потоку и против потока жидкости. Измеренная разность времени пропорциональна средней скорости потока по трубопроводу. Зная эпюру распределения скоростей в месте установки ультразвуковых датчиков и площадь внутреннего сечения трубопровода можно вычислить объемный расход и объем жидкости, а при введении данных о плотности вычисляется массовый расход и масса жидкости.
В состав расходомеров входят два накладных ультразвуковых преобразователя и блок управления. Ультразвуковые преобразователи, установленные с помощью специального быстросъемного приспособления на трубопровод, излучают (принимают) ультразвуковые импульсы под углом к продольной оси трубопровода. Блок управления формирует все необходимые команды для ультразвуковых преобразователей, обрабатывает полученную информацию, отображает на экране значения расхода, объема (массы) жидкости.
В зависимости от размера ультразвуковых преобразователей, применяемых для разных диаметров измерительного трубопровода, расходомеры имеют модификации M и P.

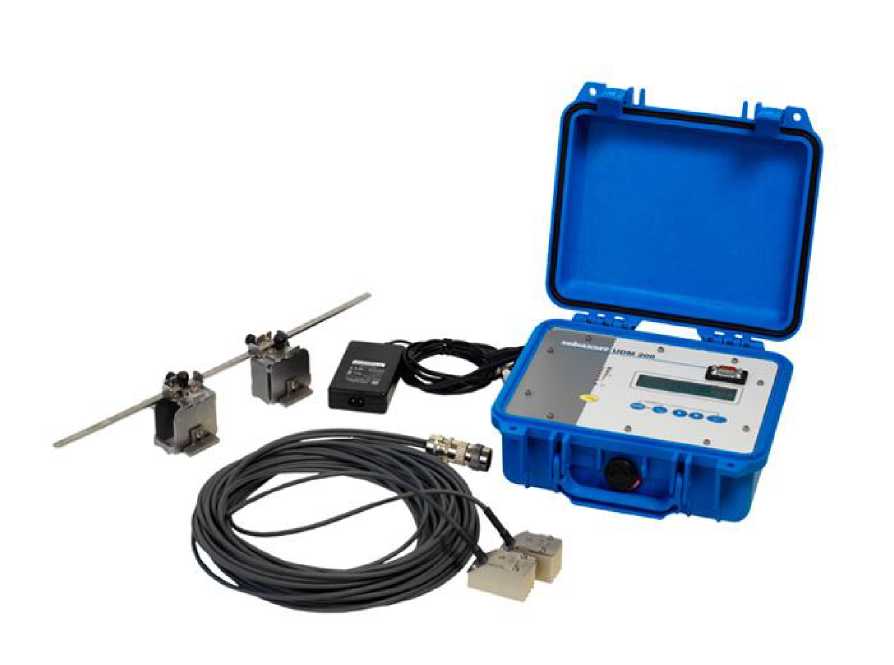

Рисунок 1 - Общий вид расходомеров ультразвуковых накладных UDM 200

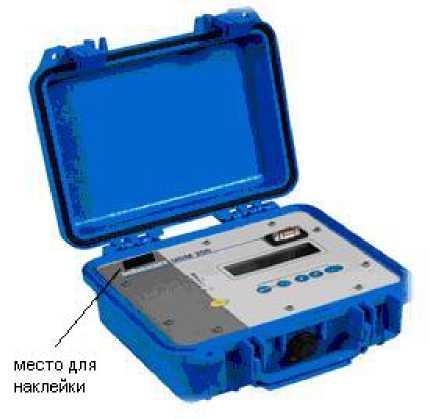

На рисунке 2 приведено место для нанесения поверительного клейма в виде наклейки в целях предотвращения от несанкционированного вмешательства.
место для наклейки
Рисунок 2 - Схема пломбирования расходомеров ультразвуковых накладных UDM 200
Основные метрологические и технические характеристики расходомеров приведены в таблице 2.
Таблица 2
Характеристика |
Значение характеристики для модификации | |
UDM-200M |
UDM-200P | |
Скорость потока жидкости в обоих направлениях, м/с |
от 0,02 до 25 | |
Пределы допускаемой относительной погрешности при измерении расхода и объема (массы), % |
±2 |
±2 |
Диаметр условный, мм |
от 25 до 1000 |
от 50 до 1500 |
Диапазон температур жидкости, °С |
от минус 20 до плюс 100 | |
Параметры питания, В: |
от 100 до 240 переменного тока, от встроенной батареи 12 | |
Потребляемая мощность, Вт, не более |
15 | |
Условия эксплуатации:
|
от минус 10 до плюс 60 до 95 от 84,0 до 106,7 | |
Масса, кг, не более |
2,9 | |
Габаритные размеры, мм, не более |
230 x 110 x 190 | |
Средняя наработка на отказ, ч, не менее |
60 000 |
