Номер по Госреестру СИ: 51890-12
51890-12 Приборы контрольно-измерительные для испытаний и локализации дефектов изоляции пластмассовых оболочек кабелей
(MMG 10 и MFM 10)
Внешний вид.
Приборы контрольно-измерительные для испытаний и локализации дефектов изоляции пластмассовых оболочек кабелей
Рисунок № 1
Внешний вид.
Приборы контрольно-измерительные для испытаний и локализации дефектов изоляции пластмассовых оболочек кабелей
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 04.07.2022
Номер записи - 141586
ID в реестре СИ - 363986
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
нет модификации, нет данных, мод. MMG 10, мод. MFM 10, MMG 10 и MFM 10, MMG 10, MMG, MFM-10, MFM 10, 1416628-00008, 1416628-00007,
Производитель
Изготовитель - Фирма "SebaKMT"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по областям измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные области измерений. Отчет состоит из четырех графиков (одной круговой и трех столбчатых диаграмм) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между областями измерений.
На круговой диаграмме показано количественное соотношение между областями измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные области измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают классические области измерений (ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН, ИЗМЕРЕНИЯ ФИЗИКОХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ и т.д.) в отличии от узкоспециализированных (СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ, СИ БИОАНАЛИЗА и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по областям измерений, но уже в динамике по годам начиная с 2000 года. Дополнительно, в отдельные графики вынесены такие специализированные и социально важные области измерений как СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ и БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ.
Статистика
Кол-во поверок - 52
Выдано извещений - 2
Кол-во периодических поверок - 26
Кол-во средств измерений - 9
Кол-во владельцев - 15
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 1849 дн.
Приказы РСТ, где упоминается данный тип СИ
№1449 от 2017.07.04 О продлении срока действия свидетельств об утверждении типа средств измерений
№219 от 2023.01.31 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Служебное и гражданское оружие и патроны к нему" (ТК 384)
Наличие аналогов СИ: Приборы контрольно-измерительные для испытаний и локализации дефектов изоляции пластмассовых оболочек кабелей (MMG 10 и MFM 10)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "SebaKMT"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
29776-05 01.08.2010 |
Генераторы инфранизкочастотные высоковольтные, VLF мод. 20, 28, 40, 54 и 60 Фирма "SebaKMT" (ГЕРМАНИЯ ) |
1 год | |
|
29776-10 01.08.2015 |
Генераторы инфранизкочастотные высоковольтные, VLF мод. 20, 28, 40, 54, 60 и 80 Фирма "SebaKMT" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
29777-05 01.08.2010 |
Установки контрольно-измерительные для испытаний и прожига кабелей, BPA 703, BPA Compact, SPG32 и SPG40 Фирма "SebaKMT" (ГЕРМАНИЯ ) |
1 год | |
|
29777-10 01.08.2015 |
Установки контрольно-измерительные для испытаний и прожига кабелей, BPA 703, Centrix, SPG 32, SPG 40 Фирма "SebaKMT" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
33127-06 01.12.2011 |
Установки контрольно-измерительные для испытаний изоляции, T мод. T22/1, T26/1 A, T26/1 B и T99/1 Фирма "SebaKMT" (ГЕРМАНИЯ ) |
1 год | |
|
34029-07 01.04.2012 |
Системы измерений и локализации мест неисправностей, OWTS Фирма "SebaKMT" (ГЕРМАНИЯ ) |
1 год | |
|
50406-12 10.05.2027 |
Приборы для обнаружения повреждений кабелей, Teleflex VX Фирма "SebaKMT" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
|
51889-12 17.07.2022 |
Установки контрольно-измерительные для испытаний и прожига кабелей, BPS 803-H, BPS 803-VLF, BPS 803-100, HPA 130 Фирма "SebaKMT" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
51890-12 04.07.2022 |
Приборы контрольно-измерительные для испытаний и локализации дефектов изоляции пластмассовых оболочек кабелей, MMG 10 и MFM 10 Фирма "SebaKMT" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
59434-14 19.12.2019 |
Расходомеры ультразвуковые накладные, UDM 200 Фирма "SebaKMT" (ГЕРМАНИЯ ) |
ОТ |
2 года |
Отчет представляет сводную информацию в части оснащенности средствами поверки аккредитованных организаций.
По каждой аккредитованной организации в динамике по годам приводятся данные по количеству таких средств средств поверки, как СИ в качестве эталонов, эталоны единиц величин, стандартные образцы, ГЭТ и средства измерений.
Кроме того, приводятся несколько графиков, показывающих общую картину с средствами поверки в стране.
Кто поверяет Приборы контрольно-измерительные для испытаний и локализации дефектов изоляции пластмассовых оболочек кабелей (MMG 10 и MFM 10)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 2 | 2 | 0 | 0 | 2 | 2 | 0 | ||
| ИП КАЗАКОВ ПАВЕЛ СЕРГЕЕВИЧ (RA.RU.320038) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИМС" (RA.RU.311493) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ИП КАЗАКОВ ПАВЕЛ СЕРГЕЕВИЧ (RA.RU.320038) | 1 | 1 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КОСТРОМСКОЙ ЦСМ" (RA.RU.311489) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 6 | 0 | 5 | 1 | 5 | 0 | 4 | ||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 2 | 1 | 0 | 2 | 0 | 0 | 0 | 0 | |
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 3 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| Коломенский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 12 | 1 | 2 | 9 | 1 | 9 | 1 | 8 | |
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "ЦСМ в Липецкой области" (62) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Приборы контрольно-измерительные для испытаний и локализации дефектов изоляции пластмассовых оболочек кабелей (MMG 10 и MFM 10)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Белгородский ЦСМ Белгородская область |
10681 | 11117 |
|
ФБУ Липецкий ЦСМ Липецкая область |
8287 | 11117 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
11660 | 11117 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
13840 | 11117 |
Программное обеспечение
Таблица 1 - Программное обеспечение
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
SebaKMT |
MFM 10 |
V1.427 |
- |
- |
|
EasyGo |
- |
- |
- |
- |
Программное обеспечение прибора MFM 10 установлено во внутренней памяти вычислительного устройства и недоступно пользователю. Метрологические характеристики прибора нормированы с учётом влияния ПО.
После загрузки основного экрана внизу дисплея появляется окошко с вопросительным знаком. При нажатии на данное окошко выходит экран с информацией об инсталлированной на приборе версии программного обеспечния.
Программа связи с компьютером EasyGo поставляется на флеш-памяти, защищенной от доступа пользователя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «А», в соответствии с МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на лицевую панель прибора наклейкой и на титульные листы руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к приборам контрольно-измерительным MFM 10 и MMG 10 для испытаний и локализации дефектов изоляции пластмассовых оболочек кабелей
-
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
-
2. Приказ Министерства здравоохранения и социального развития Российской Федерации № 1034 от 9 сентября 2011 г.
-
3. Техническая документация фирмы «SebaKMT», Германия.
Поверка
Поверкаосуществляется по документу МП 51890-12 «Приборы контрольно-измерительные MFM 10 и MMG 10 для испытаний и локализации дефектов изоляции пластмассовых оболочек кабелей. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС » 15.07. 2012 г.
Основные средства поверки: делитель напряжения ДН 400 (напряжение постоянного тока от 0,4 до 100 кВ, погрешность ± 0,1 %), вольтметр универсальный В7-78/1 (напряжение постоянного тока от 0 до1000 В, погрешность ± (45*10-6 U+ 10 е. м. р.), сила постоянного тока от 0 до 10 мА, погрешность ± (5х10-4 I+ 20 е. м.р.), от 0 до 100 мА, погрешность ± (5х10-6 I+ 20 е.м.р.), от 0 до 1000 мА, ± (1 х 10-3 U + 10 е.м.р.), где U и I -измеряемые значения, соответственно, напряжения и тока.
Изготовитель
Фирма «SebaKMT», Германия
Адрес: 96148, Baunach, Germany Tel. +49-(0)9544-680 Fax: +49-(0)9544-2273 http://www.sebakmt.com e-mail: sales@sebakmt.com
Заявитель
Общество с ограниченной ответственностью “Совместное предприятие “Себа Спектрум” (ООО “Себа Спектрум”), г. Москва
Адрес: 119048, г. Москва, ул. Усачева, д.35, стр.1.
Тел. +7(495) 2326796 Факс +7(495) 2326787
http://www.spektr-group.ru/association/seba/ Эл. почта: mfo@,spektr-group.ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС».
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Основная область применения: проверка электрической прочности и места повреждения оболочек экранированных кабелей с полиэтиленовой и хлор-виниловой изоляцией.
Приборы предназначены для эксплуатации как передвижные.
Принцип действия приборов при проверке изоляции основан на измерении тока утечки изоляции при приложении напряжения постоянного тока.
Для локации места повреждения от прибора на исследуемый кабель подаётся напряжение постоянного тока. Предварительная локализация осуществляется измерением отношения напряжений от начала кабеля до места повреждения и от места повреждения до конца кабеля -с прибором MMG 10 - измерительным мостом высокого напряжения MVG-5, с прибором MFM 10 - внутренним измерителем прибора. Точная локализация места повреждения кабеля производится определением места смены полярности измеряемого прибором напряжения между щупами поиска замыканий на землю ESG 80-2. Для исключения влияния термоэлектрических и гальванических процессов измерение прибором MFM 10 проводится при двух полярностях напряжения.
Прибор MMG 10 содержит выпрямитель со ступенчатым и плавным регулированием выходного напряжения, аналоговый измеритель выходного напряжения постоянного тока, аналоговый измеритель силы выходного постоянного тока со ступенчатым переключателем диапазонов и автоматическое разрядное устройство. Для исключения поляризации изоляции кабеля прибор имеет устройство периодического отключения выходного напряжения. Всё управление прибором - ручное.
Прибор MFM 10 содержит выпрямитель с плавным регулированием и переключением полярности выходного напряжения, встроенные дискретные измерители напряжения и силы постоянного тока, устройство периодического отключения напряжения для исключения поляризации изоляции кабеля, автоматическое разрядное устройство, микропроцессор и дисплей.
Управление прибором осуществляется микропроцессором через установленный на лицевой панели сельсин и сенсорный жидкокристаллический дисплей.
При прожиге приборы подают на кабель напряжения постоянного тока силы и длительности, необходимых для прожига поврежденного участка в степени, достаточной для локации места повреждения по падению напряжения на участке кабеля.
Конструктивно прибор MMG 10 выполнен в металлическом корпусе с поворотной ручкой для переноски. На лицевой панели установлены поворотные ручки и кнопки управления, измерители напряжения и тока, все разъёмы и клемма заземления.
Прибор MFM 10 выполнен в пластмассовом корпусе с откидной крышкой. На лицевой стороне установлены поворотные ручки и кнопки управления, сенсорный дисплей с подсветкой, все разъёмы и клемма заземления.
Питание обоих приборов - от сети переменного тока. Прибор MFM 10 также может питаться от встроенного NiMH аккумулятора с внешней зарядкой.

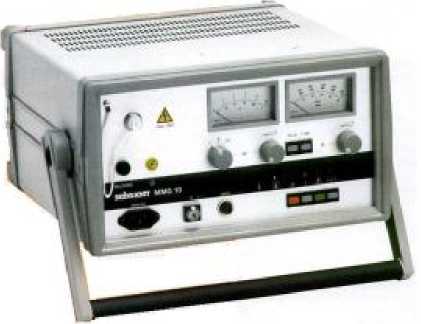

Рис 1 - Внешний вид прибора MMG 10.

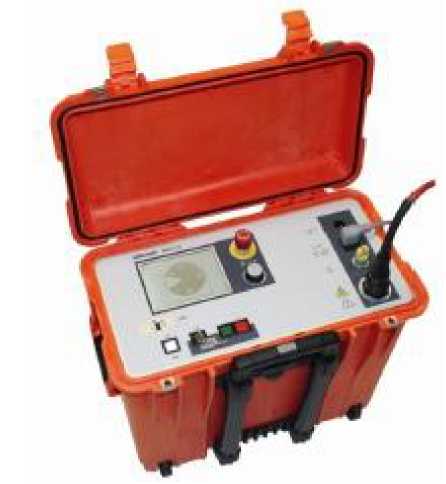

Рис 2 - Внешний вид прибора MFM 10
Несанкционированный доступ внутрь приборов предотвращается пломбированием винта крепления на передней стенке корпуса.
Прибор MMG 10: Прибор, комплект кабелей, руководство по эксплуатации, методика поверки.
Прибор MFM 10: прибор, комплект кабелей, программное обеспечение Easyport на USB модуле памяти, сумка для принадлежностей, руководство по эксплуатации, методика поверки.
Таблица 2 - Основные технические характеристики
|
Модель |
MMG 10 |
MFM 10 |
|
Напряжение постоянного тока, кВ |
От 0 до 1 От 0 до 5 От 0 до 10 |
От 0 до 10 любой полярности |
|
Допускаемые абсолютные погрешности измерений напряжения постоянного тока |
± 0,05 Ud |
±0,015U + 10 е. м. р. |
|
Сила постоянного тока прожига, мА (при напряжении) |
0-500 (до 1 кВ) 0-100 (до 5 кВ) 0-50 (до 10 кВ) |
0-750 (до 0,4 кВ) 0-60 (до 5 кВ) 0-30 (до 10 кВ) |
|
Диапазон измерений силы постоянного тока, мА |
0-500 |
0-750 |
|
Допускаемые абсолютные погрешности измерений силы постоянного тока |
± 0,05 Id |
±0,015 I+10 е.м.р. |
|
Период импульсов, с |
1 - 10 |
3-30 |
|
Время разряда не более, с |
3 |
3 |
|
Сеть питания переменного тока |
230 В/45-65 Гц |
90 -240 В /45-65 Гц |
|
Напряжение питания постоянного тока |
- |
12-24 В |
|
Потребляемая мощность, В*А |
700 |
800 |
|
Г абаритные размеры, мм высота х длина х ширина |
200 х 360 х 360 |
477x520x380 |
|
Масса общая не более, кг |
9 |
25 |
|
Рабочие условия эксплуатации Температура , °С Влажность относительная, % |
От -20 до 60 До 93 |
От -25 до 55 До 93 |
Примечания:
е. м. р. - единица младшего разряда дисплея
U, I - измеряемые величины, соответственно, напряжения и силы тока
UD, ID - верхняя граница диапазона измерения, соответственно, напряжения и силы тока.
