Номер по Госреестру СИ: 59383-14
59383-14 Видеосистемы измерительные
(Galileo Standart)
Назначение средства измерений:
Видеосистемы измерительные серии Galileo Standart (далее системы) предназначены для измерений линейных и угловых размеров, а также взаимного расположения элементов различных деталей в прямоугольных и полярных координатах.
Внешний вид.
Видеосистемы измерительные
Рисунок № 1
Внешний вид.
Видеосистемы измерительные
Рисунок № 2
Общие сведения
Дата публикации -
Срок свидетельства - 13.11.2024
Номер записи -
ID в реестре СИ - 372532
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, модель AV 200, модель AV 200, мод.AVR 200, мод. AVR 300, Видеосистема измерительная Galileo Standart модификации MVR 300, Видеосистема измерительная Galileo Standart модификации MVR 200, MVR 300, MVR 200, MV300, MV 300, Galileo Standart, модель MVR 300, Galileo Standart, AVR300, AVR20, AVR 300,
Производитель
Изготовитель - Фирма "The L.S. Starrett Company Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по областям измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные области измерений. Отчет состоит из четырех графиков (одной круговой и трех столбчатых диаграмм) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между областями измерений.
На круговой диаграмме показано количественное соотношение между областями измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные области измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают классические области измерений (ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН, ИЗМЕРЕНИЯ ФИЗИКОХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ и т.д.) в отличии от узкоспециализированных (СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ, СИ БИОАНАЛИЗА и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по областям измерений, но уже в динамике по годам начиная с 2000 года. Дополнительно, в отдельные графики вынесены такие специализированные и социально важные области измерений как СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ и БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ.
Бесплатный
Статистика
Кол-во поверок - 56
Выдано извещений - 1
Кол-во периодических поверок - 47
Кол-во средств измерений - 14
Кол-во владельцев - 14
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2071 от 2014.12.19 Об утверждении типов средств измерений (ГР 59369-14 - 59448-14)
№2697 от 2019.11.13 О продлении срока действия свидетельств об утверждении типа средств измерений
№151 от 2023.01.26 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Информационные технологии" (ТК 022)
Наличие аналогов СИ: Видеосистемы измерительные (Galileo Standart)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
59383-14 Видеосистемы измерительные (Galileo Standart) Фирма "The L.S. Starrett Company Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
68958-17 Системы видеоизмерительные (NORGAU) Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
|
59383-14 Видеосистемы измерительные (Galileo Standart) Фирма "The L.S. Starrett Company Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
71098-18 Системы анализа микроструктуры объектов (AXALIT) Общество с ограниченной ответственностью "АКСАЛИТ Софт" (ООО "АКСАЛИТ Софт") (РОССИЯ г. Екатеринбург) |
|
59383-14 Видеосистемы измерительные (Galileo Standart) Фирма "The L.S. Starrett Company Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
78908-20 Системы видеоизмерительные (NORGAU) Общество с ограниченной ответственностью «Норгау Руссланд» (ООО «Норгау Руссланд») (РОССИЯ г. Москва) |
Все средства измерений Общество с ограниченной ответственностью «Норгау Руссланд» (ООО «Норгау Руссланд»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
58509-14 15.07.2024 |
Проекторы измерительные, HE400, HB400, HD400, HDV300, HDV400, VB400, VF600, HF600, HS600, HF750, HS750, HS1000 Фирма "The L.S. Starrett Company Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
59383-14 13.11.2024 |
Видеосистемы измерительные, Galileo Standart Фирма "The L.S. Starrett Company Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
73087-18 |
Система видеоизмерительная, Galileo Standart MVR 300 Фирма "The L.S. Starrett Company Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
Простой и наглядный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Для старта работы с отчетом достаточно указать интересующий для анализа временной интервал (от 2010 до н.в.) и выбрать организацию-поверителя из выпадающего списка.
Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).
Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
Кто поверяет Системы видеоизмерительные (NORGAU)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ПАО "ОДК-САТУРН" (1844) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 13 | 0 | 11 | 0 | 13 | 0 | 11 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 7 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 1 | 1 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 3 | 0 | 3 | 0 | 1 | 0 | 1 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "МСЗ" (RA.RU.311829) | 10 | 3 | 0 | 10 | 1 | 10 | 0 | 10 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Системы видеоизмерительные (NORGAU)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ ЦСМ Татарстан Республика Татарстан |
3241 | 12101 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
20960 | 12101 |
Программное обеспечение
Видеосистемы измерительные серии Galileo Standart в зависимости от исполнения имеют в своем составе встроенное программное обеспечение MetLogix M3, QC5000. Все ПО предназначены для автоматического измерения размеров элементов, управления данными, отчетов и вывода данных на принтер, а ПО QC5000 осуществляет еще функции управления процессом измерений: управление перемещениями по осям, кратностью увеличения объектива и высотой оптики для фокусировки.
|
Таблица 1 | ||||
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
ND 1200 QUADRA-CHEK |
ND 1200 QUADRA-CHEK |
2.19.2 |
0x69F9B1B5 |
MD5 |
|
MetLogix M3 |
M3v1.50.08Setup.exe |
V1.50.08 |
6bb85d85c2fb211632 eba277d621f666 |
MD5 |
Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют. Уровень защиты программного обеспечения оценивается как «высокая» согласно Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на заднюю панель прибора методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Метод измерений приведен в разделе «Эксплуатация» Руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к видеосистемам измерительным серии Galileo Standart
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1-10-9.. .50 м и длин волн в диапазоне 0,2 ... 50 мкм».
Техническая документация фирмы-изготовителя.
Поверка
Поверка осуществляется в соответствии с документом по поверке МП 59383-14 «Видеосистемы измерительные серии Galileo Standart. Методика поверки», утвержденным ФГУП «ВНИ-ИМС» 25 июня 2013 г.Основные средства поверки:
- меры длины концевые плоскопараллельные 3-го разряда по ГОСТ Р 8.763-2011, - меры длины штриховые 3-го разряда по ГОСТ Р 8.763-2011.
Изготовитель
Фирма The L.S. Starrett Company LtD, Великобритания. Адрес: Jedburgh TD8 6LR - Scotland Tel:+4401835863501; Fax:+4401835863018
E-mail: mfo@starrett.co.uk; www.starrett.co.uk
Заявитель
ЗАО НПФ «Уран», г. Санкт-Петербург Адрес: 198099, г. Санкт-Петербург, ул. Промышленная, 5
Тел./ факс (812)335-09-75; 335-09-76
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437 55-77, факс: (495) 437-56-66,
E-mail: office@vniims.ru
Видеосистемы измерительные серии Galileo Standart поставляются в двух исполнениях: с ручным управлением MV200/MV300, MVR200/MVR 300 и с автоматизированным управлением AV 200/AV 300, AVR 200/AVR 300, каждый из которых может работать с тремя типами контроллеров (цифровой индикатор QC300 DRO, контроллер QC5000 и контроллер M3-VED).
Принцип работы системы основан на оптическом визирном методе, при котором для нахождения координат точки на детали необходимо совместить неподвижное перекрестие на экране прибора с изображением искомого элемента детали, проецируемое на экран прибора при помощи цветной видеокамеры. Определение геометрических параметров элементов детали, а также взаимного расположения элементов, осуществляется с помощью измерительных программных функций, осуществляемых контроллером.
Системы состоят из двух основных модулей: видеомикроскопа и контроллера, оснащенного цветным дисплеем. Видеомикроскоп состоит из основания, на котором закреплен узел подвижного измерительного стола. К основанию видеомикроскопа крепится стойка с блоком оптики и цветной видеокамерой, органы управления освещением и увеличением. Благодаря устройству оптической системы рассматриваемый предмет наблюдается на экране монитора в виде прямого изображения, и все перемещения измеряемого предмета воспринимаются соответственно действительным направлениям перемещений.
Перемещения детали осуществляются с помощью координатного стола, имеющего возможность перемещаться в перпендикулярных друг другу направлениях вдоль осей координат X и Y. В системах с ручным управлением перемещение стола по осям X, Y осуществляется при помощи маховичков быстрого и медленного перемещения.
Прецизионная стойка из литого алюминия поддерживает оптический датчик, который содержит оптику с переменным фокусным расстоянием 6.5:1, цветную CCD видеокамеру и кольцевую подсветку.
В системах с ручным управлением перемещение по оси Z по высоте используется для установки увеличения и высоты оптики, фокусировка изображения устанавливается вручную с обратной связью через оператора на мониторе QC300, системы QC5000 или сенсорном экране системы M3. Маховичок управления оси Z поддерживает быстрое и медленное перемещение.
В системах с ЧПУ перемещение по осям X-Y-Z осуществляется при помощи шагового или серводвигателя для каждой оси. Каждый двигатель управляется контроллером перемещения, который получает сигналы от интерфейсной платы в ПК-контроллере системы QC5000. Перемещение координатного стола может осуществляться либо компьютером при помощи ПО QC5000, либо вручную посредством джойстика/трекбола.
Системы Galileo с ручным управлением и ЧПУ имеют одинаковые варианты освещения: кварцевая галогеновая лампа, светодиодное освещение и освещение четырехточечной лампой. Интенсивностью всех источников света управляет программное обеспечение цифрового индикатора QC300 DRO, контроллеров M3 или QC5000.

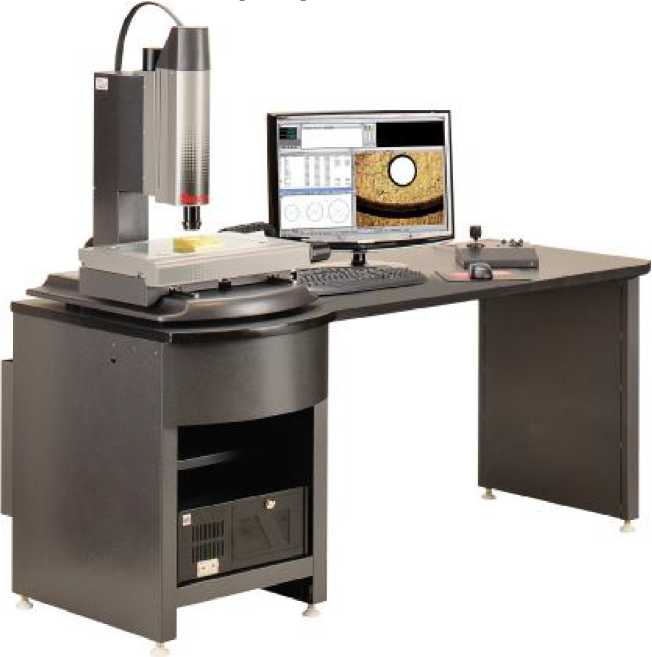

Рисунок 1 - Видеосистемы измерительные MV200/MV300, MVR200/MVR300 с контроллером QC300 DRO

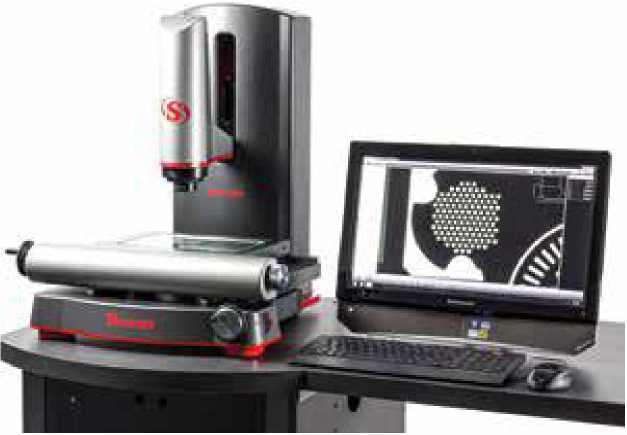

Рисунок 2 - Видеосистемы измерительные AV200/AV300, AVR 200/AVR300 с контроллером QC5000
Таблица 5
|
Наименование |
Количество |
|
Видеосистема измерительная серии Galileo Standart заданной модификации |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Методика поверки |
1 экз. |
Лист № 5 Всего листов 5
Таблица 2
|
Модель |
MV 200 |
MV 300 |
AV 200 |
AV 300 |
|
Диапазоны измерений: - по оси Х, мм |
от 0 до 200 вкл. |
от 0 до 300 вкл. |
от 0 до 200 вкл. |
от 0 до 300 вкл. |
|
- по оси Y, мм |
от 0 до 100 вкл. |
от 0 до 150 вкл. |
от 0 до 110 вкл. |
от 0 до 150 вкл. |
|
- по оси Z, мм |
от 0 до 150 вкл. |
от 0 до 125 вкл. |
от 0 до 150 вкл. |
от 0 до 125 вкл. |
|
Пределы допускаемой абсолютной погрешно- |
±(3,5+5L/1000)* |
±(3,5+5L/1000)* |
±(1,9+5L/1000)* |
±(1,9+5L/1000)* |
|
сти линейных измерений по осям X,Y, мкм | ||||
|
Пределы допускаемой абсолютной погрешности линейных измерений по оси Z, мкм |
±(2,5+5L/1000)* |
±(2,5+5L/1000)* |
±(2,5+5L/1000)* |
±(2,5+5L/1000)* |
|
Пределы допускаемой абсолютной погрешности измерений в плоскости осей XY, мкм |
±(3,5 + 8L/1000)* |
±(3,5 + 8L/1000)* |
±(1,9+5L/1000) |
±(1,9+5L/1000) |
|
Разрешение камеры |
640х480 пикселов |
1024х768 пикселов | ||
|
Дискретность отсчета, |
0,5 |
0,1 | ||
|
мкм | ||||
|
Габаритные размеры, мм | ||||
|
- длина | ||||
|
- ширина |
450 |
600 |
450 |
774 |
|
- высота |
450 |
600 |
450 |
670 |
|
780 |
1250 |
780 |
911 | |
|
Допускаемая масса детали, кг |
18 |
18 |
18 |
18 |
|
Масса, кг, не более |
50 |
55 |
50 |
60 |
Таблица 3
|
Модель |
MVR 200 |
MVR 300 |
AVR 200 |
AVR 300 |
|
Диапазоны измерений:
|
от 0 до 200 вкл. от 0 до 100 вкл. от 0 до 200 вкл. |
от 0 до 300 вкл. от 0 до 200 вкл. от 0 до 200 вкл. |
от 0 до 200 вкл. от 0 до 100 вкл. от 0 до 200 вкл. |
от 0 до 300 вкл. от 0 до 200 вкл. от 0 до 200 вкл. |
|
Пределы допускаемой абсолютной погрешности линейных измерений по осям X,Y, мкм |
±(3,5+5L/1000)* |
±(3,5+5L/1000)* |
±(1,9+5L/1000)* |
±(1,9+5L/1000)* |
|
Пределы допускаемой абсолютной погрешности линейных измерений по оси Z, мкм |
±(2,5+5L/1000)* |
±(2,5+5L/1000)* |
±(2,5+5L/1000)* |
±(3,5+5L/1000)* |
|
Пределы допускаемой абсолютной погрешности измерений в плоскости осей XY, мкм |
±(3,5 + 8L/1000)* |
±(3,5 + 8L/1000)* |
±(1,9+5L/1000) |
±(1,9+5L/1000) |
|
Разрешение камеры |
640х480 пикселов |
1024х768 пикселов | ||
|
Дискретность отсчета, мкм |
0,5 |
0,1 | ||
|
Габаритные размеры, мм
|
680 600 865 |
600 790 890 |
685 520 863 |
890 770 865 |
|
Допускаемая масса детали, кг |
18 |
18 |
18 |
18 |
|
Масса, кг, не более |
90 |
113 |
90 |
113 |
Таблица 4
|
Напряжение питающей сети, В |
(от 230 до 240) ± 10% |
|
Частота, Гц |
от 50 до 60 вкл. |
|
Диапазон рабочих температур, °С |
20 ±0,5 |
|
Допускаемая скорость изменений температуры |
0,5 °С/ч |
|
Относительная влажность воздуха, % |
От 40 до 60 |
* Где L - измеренная длина в мм.
