Сведения о средстве измерений: 59130-14 Твердомеры Бринелля

Номер по Госреестру СИ: 59130-14
59130-14 Твердомеры Бринелля
(FB-3000LC)

Назначение средства измерений:
Твердомеры Бринелля FB-3000LC (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Бринелля в соответствии с ГОСТ 9012-59.

сертификация программного обеспечения
Внешний вид. Твердомеры Бринелля , http://oei-analitika.ru рисунок № 1
Внешний вид.
Твердомеры Бринелля
Рисунок № 1

Общие сведения

Дата публикации - 07.05.2020
Срок свидетельства - 26.11.2019
Номер записи -
ID в реестре СИ - 372262
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да

Модификации СИ

Нет модификации, INATEST, FB-3000LC, -,

Производитель

Изготовитель - Фирма "Future-Tech Corp."
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Челябинск - административный центр области, столица Южного Урала. Город был основан в 1736 году. Первоначально на его месте стояла Челябинская крепость, охранявшая путь из Зауралья в Оренбург.

В Челябинске проживает 1,093 миллиона человек. Город занимает 9-е место среди городов-"миллионеров" Российской Федерации. Расстояние от Челябинска до Москвы составляет 1776 км.

Челябинск - крупный промышленный центр. В городе развиты предприятия металлургии и машиностроения, суммарная доля которых в общем объеме промышленного производства составляет более 60%. Челябинск - один из крупнейших производителей металла в России, 43% отечественных ферросплавов производится на предприятиях города. Также хорошо развиты приборостроение, легкая и пищевая промышленность.

Металлургическая промышленность Челябинска представлена тремя крупными предприятиями: металлургическим комбинатом ("Мечел"), выпускающим кокс, чугун, прокат и другую продукцию; электрометаллургическим заводом, крупнейшим в стране производителем ферросплавов; цинковым заводом - флагманом цветной металлургии, одним из крупнейших лидеров по производству цинка.

Второй по значимости отраслью, широко представленной в Челябинске, является машиностроение. Инструментальный завод специализируется на производстве высококачественного измерительного инструмента. Тракторный завод "Уралтрак" производит колесную и гусеничную дорожно-строительную технику. Автоматизированный механический завод является производителем оборонной продукции. Завод "Прибор" занимается производством приборов контроля давления для космической техники и военно-морского флота. Завод "Теплоприбор" - крупнейшее приборостроительное предприятие в России. Радиозавод "Полет" - предприятие по производству радиоаппаратуры для нужд военной и гражданской авиации.

Химические предприятия и заводы Челябинска: угольная компания и химико-фармацевтический завод.

Отчет "Анализ рынка поверки в Челябинске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 29
Выдано извещений - 2
Кол-во периодических поверок - 22
Кол-во средств измерений - 12
Кол-во владельцев - 8
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Наличие аналогов СИ: Твердомеры Бринелля (FB-3000LC)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Future-Tech Corp."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
46987-11
15.06.2016
Твердомеры Виккерса, FV
Фирма "Future-Tech Corp." (ЯПОНИЯ )
ОТ
1 год
46988-11
15.06.2016
Микротвердомеры, FM
Фирма "Future-Tech Corp." (ЯПОНИЯ )
ОТ
1 год
52152-12
18.12.2017
Твердомеры Роквелла и Супер-Роквелла, LC-200R
Фирма "Future-Tech Corp." (ЯПОНИЯ )
ОТ
1 год
59129-14
26.11.2019
Твердомеры Роквелла, FR-1eL
Фирма "Future-Tech Corp." (ЯПОНИЯ )
ОТ
1 год
59130-14
26.11.2019
Твердомеры Бринелля , FB-3000LC
Фирма "Future-Tech Corp." (ЯПОНИЯ )
ОТ
1 год
68380-17
21.08.2022
Микротвердомеры, FM-310, FM-810
Фирма "Future-Tech Corp." (ЯПОНИЯ )
ОТ
МП
1 год
73614-18
20.12.2024
Твердомеры Виккерса, FV-310, FV-810
Фирма "Future-Tech Corp." (ЯПОНИЯ )
ОТ
МП
1 год

Отчет. Количество средств измерений собственника по группам измерений и производителям

Цель отчета:
Формирование сводной информации о количестве средств измерений (СИ) собственников, распределенных по группам измерений и производителям, с возможностью анализа структуры парка СИ, определения доли производителей.

Первый этап – выбор данных для анализа
На этом этапе пользователю предлагается выбрать группы средств измерений и категорию масштаба владельцев СИ
Группа средств измерений
Пользователь выбирает одну или несколько групп из доступного списка (более 10 000 групп). Реализована функция мультиселекта, позволяющая одновременно выбирать несколько групп.
Категория или крупность владельцев СИ
Поле выбора (Select) позволяет указать собственника СИ и задать минимальное количество СИ, находящихся у него на балансе.

Второй этап – детализация выбора и группировка данных
После заполнения формы пользователь может выбрать конкретных собственников СИ или объединить их в группы (например, Газпром, Транснефть и др.). Для удобства выбора каждая запись о собственнике сопровождается информацией о количестве уникальных типов СИ и общем количестве СИ, находящихся у него на балансе.

Результаты формирования отчета
Отчет отображает итоговую таблицу с данными о средствах измерений, структурированными по следующим параметрам: производители средств измерений, количество поверок, общее количество средств измерений, количество действующих средств измерений (уникальность определяется по типу СИ, заводскому номеру). Доля данного производителя в общем парке СИ выбранной группы владельцев.

Стоимость 200 руб. или по подписке

Кто поверяет Твердомеры Бринелля (FB-3000LC)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "НОВОСИБИРСКИЙ ЦСМ"
(RA.RU.311258)
РСТ
  • -
  • FB-3000LC
  • 6 1 0 6 0 6 0 6
    ООО "ТЕСТИНТЕХ"
    (RA.RU.312099)
  • Нет модификации
  • 1 0 0 0 0 0 0
    ПАО "СУРГУТНЕФТЕГАЗ"
    (RA.RU.311692)
  • INATEST
  • 1 0 1 0 1 0 1
    ФГУП "ВНИИФТРИ"
    (RA.RU.311478)
    РСТ
  • Нет модификации
  • FB-3000LC
  • 6 1 0 6 0 6 0 6
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • FB-3000LC
  • Нет модификации
  • 6 0 6 1 5 0 5
    ООО "ТЕСТИНТЕХ"
    (RA.RU.312099)
  • FB-3000LC
  • 6 0 0 0 0 0 0
    ФБУ "НИЦ ПМ - РОСТЕСТ"
    (RA.RU.311341)
  • FB-3000LC
  • 3 3 0 3 1 3 0 3

    Стоимость поверки Твердомеры Бринелля (FB-3000LC)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на корпус твердомера в виде наклеиваемой плёнки и на титульный  лист

    руководства по эксплуатации типографским или иным способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Твердомеры Бринелля FB-3000LC. Руководство по эксплуатации. FB-3000LC - 01 РЭ


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к твердомерам Бринелля FB-3000LC

    • 1 ГОСТ 23677-79 «Твердомеры для металлов. Общие технические требования».

    • 2 ГОСТ 9012-59 «Металлы. Метод измерения твёрдости по Бринеллю».

    • 3 ГОСТ 8.062-85 «Государственная система обеспечения единства измерений. Государственная специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля».

    • 4 Техническая документация изготовителя.

    Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений

    При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.

    Поверка

    Поверка

    осуществляется по ГОСТ 8.398-80 «ГСИ. Приборы для измерения твёрдости металлов и сплавов. Методы и средства поверки».

    Основные средства поверки: эталонные меры твёрдости с метрологическими характеристиками 2 разряда по ГОСТ 9031-75 со значениями: (100±25) HBW; (200±50) HBW; (400±50) HBW.


    Изготовитель


    Фирма «FUTURE-TECH CORP.», Япония.
    Адрес: Talkpier Kawasaki BLDG.,No. 5-1, 3-chome, Fujisaki, Kawasaki-ku, Kawasaki, Kanagava, 210-0804 Japan

    Заявитель


    Общество с ограниченной ответственностью «Деалтек» (ООО «Деалтек»)
    Юридический адрес: 119270, г. Москва, Лужнецкая набережная, д. 2/4, стр. 12
    Тел.: (495) 505-54-44
    Факс: (495) 669-31-78
    E-mail: info@dealtek.ru

    Испытательный центр


    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
    Юридический адрес: 141570, Московская область, Солнечногорский р-н, городское поселение Менделеево, Главный лабораторный корпус.
    Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево.
    Телефон: +7(495)526-63-00, факс: +7(495)526-63-00.
    E-mail: office@vniiftri.ru.

    Принцип действия твердомеров основан на статическом вдавливании твёрдосплавного шарикового наконечника с последующим измерением диаметра окружности отпечатка.

    Приборы представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного микроскопа.

    Доступ к метрологически значимой части ограничен конструкцией твердомеров.

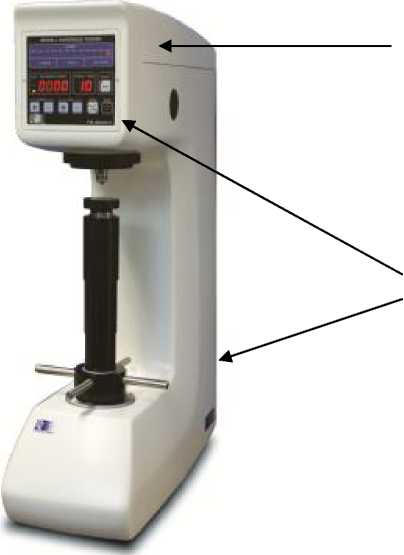

    Внешний вид твердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунке 1.

    Внешний вид. Твердомеры Бринелля  (FB-3000LC), http://oei-analitika.ru

    место нанесения знака утверждения типа

    места расположения

    пломб

    Рисунок 1 - Внешний вид твердомеров


    В комплект поставки входят:

    твердомер........................................................................................................................1 шт.;

    измерительный микроскоп JC10..................................................................................1 шт.;

    стандартные принадлежности ............................................................................1 комплект;

    руководство по эксплуатации FB-3000LC - 01 РЭ......................................................1 шт.


    Испытательные нагрузки и диапазоны измерений твердости по шкалам Бринелля , HBW:

    HBW 2,5/62,5 (нагрузка 613 Н)..........................................................................................от 32 до 218;

    HBW 2,5/187,5 (нагрузка 1839 Н)......................................................................................от 95 до 650;

    HBW 5/250 (нагрузка 2452 Н)............................................................................................от 32 до 218;

    HBW 5/750 (нагрузка 7355 Н)............................................................................................от 95 до 650;

    HBW 10/500 (нагрузка 4903 Н)..........................................................................................от 16 до 100;

    HBW 10/1000 (нагрузка 9807 Н)........................................................................................от 32 до 218;

    HBW 10/1500 (нагрузка 14710 Н)......................................................................................от 48 до 325;

    HBW 10/3000 (нагрузка 29420 Н)......................................................................................от 95 до 650.

    Пределы допускаемой относительной погрешности нагрузки, %.....................................± 1,0.

    Пределы допускаемой абсолютной погрешности твердомеров по шкалам Бринелля приведены в таблице 2.

    Таблица 2

    Обозначение шкал измерения твёрдости

    Интервалы измерения твёрдости, HBW

    30

    ±20

    75

    ±25

    125

    ±25

    200

    ±50

    300

    ±50

    400

    ±50

    550

    ±100

    Пределы допускаемой абсол

    H

    1ютной погрешности твердомеров, BW, (±)

    HBW 10/500

    1,5

    3,0

    -

    -

    -

    -

    -

    HBW 2,5/62,5; HBW 5/250;

    HBW 10/1000

    1,5

    3,0

    4,5

    7,5

    -

    -

    -

    HBW 10/1500

    1,5

    3,0

    4,5

    7,5

    10,5

    -

    -

    HBW 2,5/187,5; HBW 5/750;

    HBW 10/3000

    -

    3,0

    4,5

    7,5

    10,5

    13,5

    18

    Рабочие условия применения:

    Напряжение питания от сети переменного тока частотой (50±1) Гц ................. 220±22 В.

    Габаритные размеры, мм, не более:

    Масса, кг, не более
