Номер по Госреестру СИ: 52152-12
52152-12 Твердомеры Роквелла и Супер-Роквелла
(LC-200R)
Назначение средства измерений:
Твердомеры Роквелла и Супер-Роквелла LC-200R (далее - твердомеры) предназначены для измерения твердости металлов и сплавов по шкалам Роквелла и Супер-Роквелла.
Внешний вид.
Твердомеры Роквелла и Супер-Роквелла
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 18.12.2017
Номер записи -
ID в реестре СИ - 364299
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
ШЦ2, ШЦ111, ШЦ11, ШЦ III, ШЦ 1 250, Твердомеры Роквелла и Супер-Роквелла, нет данных, LC-200R,
Производитель
Изготовитель - Фирма "Future-Tech Corp."
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет. Количество средств измерений собственника по группам измерений и производителям
Цель отчета:Формирование сводной информации о количестве средств измерений (СИ) собственников, распределенных по группам измерений и производителям, с возможностью анализа структуры парка СИ, определения доли производителей.
Первый этап – выбор данных для анализа
На этом этапе пользователю предлагается выбрать группы средств измерений и категорию масштаба владельцев СИ
Группа средств измерений
Пользователь выбирает одну или несколько групп из доступного списка (более 10 000 групп). Реализована функция мультиселекта, позволяющая одновременно выбирать несколько групп.
Категория или крупность владельцев СИ
Поле выбора (Select) позволяет указать собственника СИ и задать минимальное количество СИ, находящихся у него на балансе.
Второй этап – детализация выбора и группировка данных
После заполнения формы пользователь может выбрать конкретных собственников СИ или объединить их в группы (например, Газпром, Транснефть и др.). Для удобства выбора каждая запись о собственнике сопровождается информацией о количестве уникальных типов СИ и общем количестве СИ, находящихся у него на балансе.
Результаты формирования отчета
Отчет отображает итоговую таблицу с данными о средствах измерений, структурированными по следующим параметрам: производители средств измерений, количество поверок, общее количество средств измерений, количество действующих средств измерений (уникальность определяется по типу СИ, заводскому номеру). Доля данного производителя в общем парке СИ выбранной группы владельцев.
Статистика
Кол-во поверок - 25
Выдано извещений - 0
Кол-во периодических поверок - 10
Кол-во средств измерений - 9
Кол-во владельцев - 6
Усредненный год выпуска СИ - 2012
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Твердомеры Роквелла и Супер-Роквелла (LC-200R)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Future-Tech Corp."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
46987-11 15.06.2016 |
Твердомеры Виккерса, FV Фирма "Future-Tech Corp." (ЯПОНИЯ ) |
ОТ |
1 год |
|
46988-11 15.06.2016 |
Микротвердомеры, FM Фирма "Future-Tech Corp." (ЯПОНИЯ ) |
ОТ |
1 год |
|
52152-12 18.12.2017 |
Твердомеры Роквелла и Супер-Роквелла, LC-200R Фирма "Future-Tech Corp." (ЯПОНИЯ ) |
ОТ |
1 год |
|
59129-14 26.11.2019 |
Твердомеры Роквелла, FR-1eL Фирма "Future-Tech Corp." (ЯПОНИЯ ) |
ОТ |
1 год |
|
59130-14 26.11.2019 |
Твердомеры Бринелля , FB-3000LC Фирма "Future-Tech Corp." (ЯПОНИЯ ) |
ОТ |
1 год |
|
68380-17 21.08.2022 |
Микротвердомеры, FM-310, FM-810 Фирма "Future-Tech Corp." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
73614-18 20.12.2024 |
Твердомеры Виккерса, FV-310, FV-810 Фирма "Future-Tech Corp." (ЯПОНИЯ ) |
ОТ МП |
1 год |
Кто поверяет Твердомеры Роквелла и Супер-Роквелла (LC-200R)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ПАО "КАМАЗ" (0043) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "НАУЧНО-ПРОИЗВОДСТВЕННАЯ КОРПОРАЦИЯ "УРАЛВАГОНЗАВОД" (1104) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| АО "ЭМЗ" (RA.RU.312964) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ «Кировский ЦСМ» (RA.RU.311362) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Удмуртский ЦСМ» (RA.RU.311312) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 5 | 0 | 3 | 0 | 5 | 0 | 3 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 3 | 0 | 3 | 0 | 1 | 0 | 1 | ||
| ПАО "КАМАЗ" (0043) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| Екатеринбург (RA.RU.312271) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Твердомеры Роквелла и Супер-Роквелла (LC-200R)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
15730 | 10073 |
|
ФБУ Саратовский ЦСМ им. Б.А. Дубовикова Саратовская область |
4416 | 10073 |
Программное обеспечение
Встроенное программное обеспечение (ПО) позволяет задавать параметры измерительного цикла Роквелла и Супер-Роквелла, коррекцию на кривизну поверхности, производить статистическую обработку результата измерений. Идентификационные признаки ПО приведены в Таблице 1.
|
Таблица 1 | ||||
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Встроенное ПО |
CPU |
4.90 |
_ |
_ |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - «А».
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на боковой правой поверхности корпуса твердомеров Роквелла и Супер-Роквелла LC-200R в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации LC_200 - 01РЭ типографским или иным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений-
1 ГОСТ 9013-59 Металлы. Метод измерения твёрдости по Роквеллу.
-
2 ГОСТ 22975-78 Металлы и сплавы. Метод измерения твёрдости при малых нагрузках (по Супер-Роквеллу).
Нормативные и технические документы
Нормативные документы, устанавливающие требования к твердомерам Роквелла и Супер-Роквелла LC-200R
-
1 ГОСТ 23677-79 Твердомеры для металлов. Общие технические требования.
-
2 ГОСТ 8.064-94 Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла и Супер-Роквелла.
При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
Изготовитель
Фирма «FUTURE-TECH CORP.», Япония.Адрес: Talkpier Kawasaki BLDG.,No. 5-1, 3-chome, Fujisaki, Kawasaki-ku, Kawasaki, Kanagava, 210-0804 Japan
Тел. (044)270-5789 Факс: (044)266-6779
Эл. почта: info@ft-hardness.com
Заявитель
Представительство фирмы «FUTURE-TECH CORP.» в России - общество с ограниченной ответственностью «Деалтек» (ООО «Деалтек»).Адрес: 119270, г. Москва, Лужнецкая набережная, д. 2/4, стр. 12.
Тел. (495)505-54-44 многоканальный
Эл. почта: info@dealtek.ru
Лист № 4 всего листов 4
Испытательный центр
Государственный центр испытаний средств измерений Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское поселение Менделеево, Главный лабораторный корпус.
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево Телефон: (495) 744-81-12, факс: (495) 744-81-12
E-mail: offi ce@vniiftri. ru
Твердомеры представляют собой стационарные средства измерений, состоящие из системы приложения нагрузки и измерительного блока.
Принцип действия твердомеров основан на статическом вдавливании алмазного или шарикового наконечников с последующим измерением глубины внедрения наконечника.
При измерениях система приложения нагрузки обеспечивает приложение предварительной нагрузки и трёх основных нагрузок.
Для ввода параметров измерений, контроля процесса измерения и отображения результатов приборы имеют встроенный в корпус жидкокристаллический (ЖК) сенсорный экран, функционирование которого обеспечивает встроенное программное обеспечение (ПО).
Ограничение доступа к метрологически значимым узлам твердомера обеспечивается специальной конструкцией корпуса.

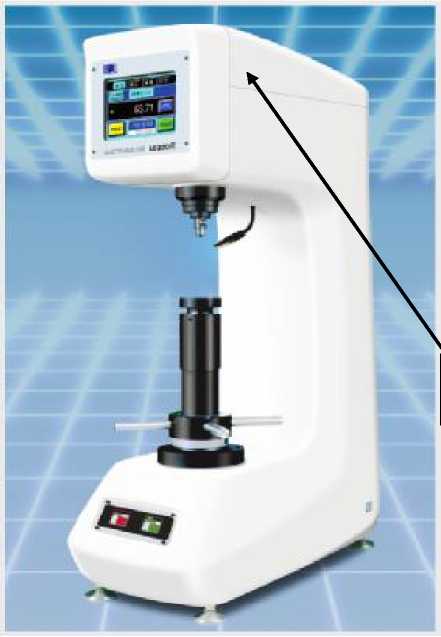

Внешний вид твердомеров и место нанесения знака утверждения типа приведёны на рисунке 1.
место нанесения
знака утверждения
Рисунок 1 - Внешний вид твердомеров.
Лист № 2 всего листов 4
Твердомер Роквелла и Супер-Роквелла LC-200R......................................................-1 шт.
Наконечник с алмазной пирамидой Роквелла ...........................................................-1 шт.
Наконечник с шариком 01,588 мм.............................................................................-1 шт.
Плоский рабочий столик 080 мм...............................................................................-1 шт.
Руководство по эксплуатации LC_200 - 01РЭ..........................................................-1 экз.
........................98,1;
.588,4; 980,7; 1471.
......................29,42;
147,1; 294,8; 411,9.
основные................................................................................................
Испытательные нагрузки для шкал Супер-Роквелла, Н предварительная ...................................................................................
основные................................................................................................
Диапазоны измерений твердости по шкалам Роквелла:
HRA ................................................................................................................... от 20 до 88;
HRB ................................................................................................................... от 20 до100;
HRC..................................................................................................................... от 20 до 70.
Диапазоны измерений твердости по шкалам Супер-Роквелла:
HR15N ................................................................................................................ от 70 до 94;
HR30N ................................................................................................................ от 40 до86;
HR45N................................................................................................................. от 20 до 78;
HR15N ................................................................................................................ от 62 до 93;
HR30T ................................................................................................................ от 15 до 82;
HR45T................................................................................................................. от 10 до 72.
Пределы допускаемой абсолютной погрешности измерений твёрдости: по шкалам Роквелла:
по шкалам Супер-Роквелла:
HR15N, HR30N, HR45N...............................................................................................± 2,0;
HR15T, HR30T, HR45T................................................................................................± 3,0;
Рабочие условия применения:
температура воздуха, °С.................................................................................... от 10 до 35;
относительная влажность воздуха, %............................................................... от 35 до 85.
Рабочее пространство по вертикали, мм
Глубина рабочего пространства, мм
Габаритные размеры:
(длинахширинахвысота), мм, не более:.........................................................465 х220х810.
