Номер по Госреестру СИ: 58851-14
58851-14 Измерители угла наклона
(ZEROMATIC 2/1 и ZEROMATIC 2/2)
Назначение средства измерений:
Измерители угла наклона ZEROMATIC 2/1 и ZEROMATIC 2/2 (далее - измерители) предназначены для непрерывных долговременных измерений малых углов наклона и перемещений поверхностей объектов относительно горизонтали.
Внешний вид.
Измерители угла наклона
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 24.10.2019
Номер записи - 149556
ID в реестре СИ - 371956
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
ZEROMATIC 2/2, ZEROMATIC 2/1 и ZEROMATIC 2/2,
Производитель
Изготовитель - Фирма "WYLER AG"
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "ET_7. Прослеживаемость аттестованных эталонов единиц величин к Государственным первичным эталонам" предоставляет пользователю аналитическую информацию об эталонах единиц величин, прослеживаемых к выбранному Государственному первичному эталону (ГЭТ). Пользователь выбирает необходимый ГЭТ из выпадающего списка, после чего формируется отчет, содержащий пять графиков и таблицу с детализацией.
Содержимое отчета:
- Соотношение между Действующими и Аннулированными эталонами:
- Круговая диаграмма с двумя секторами, отображающая процентное соотношение действующих и аннулированных эталонов, связанных с выбранным ГЭТ.
- Статус или разряд (уровень) эталона:
- Столбчатая диаграмма с восемью рядами данных, показывающая распределение эталонов по их статусу или разряду (уровню), таким как первичные, вторичные, рабочие и т.д.
- Владельцы/держатели эталонов:
- Круговая диаграмма с восемнадцатью секторами, отражающая распределение эталонов между различными организациями-владельцами или держателями.
- Форма собственности:
- Столбчатая диаграмма с двумя рядами данных, иллюстрирующая распределение эталонов по форме собственности организаций (государственная, частная и др.).
- Распределение эталонов по годам (по дате регистрации):
- Столбчатая диаграмма с пятью столбцами, показывающая количество эталонов, зарегистрированных в разные годы, что позволяет оценить динамику регистрации эталонов во времени.
Таблица с подробной информацией об эталонах:
- Рег. номер, дата приказа: уникальный регистрационный номер эталона и дата соответствующего приказа.
- Наименование эталона: официальное название эталона.
- Владелец/держатель эталона: организация, владеющая или держащая эталон, с указанием ИНН и адреса.
- Статус или разряд (уровень) эталона: текущий статус или разряд эталона.
- Статус: состояние эталона (действует или аннулирован).
- Наличие ЛПС, межаттестационный интервал (месяцы): информация о наличии ЛПС (личного подписанного сертификата) и интервале между аттестациями в месяцах.
Пример записи из таблицы:
| Рег. номер, дата приказа | Наименование эталона | Владелец/держатель эталона | Статус или разряд (уровень) эталона | Статус | Наличие ЛПС, межаттестационный интервал (месяцы) |
|---|---|---|---|---|---|
| 3.7.АСЛ.0001.2024 от 19.01.2024 | - | ФГБУ Северо-Западное УГМС (ИНН: 7801593651; адрес) | Рабочий эталон | Действует | Да, 24 |
Выбранный Государственный первичный эталон:
ГЭТ1-2022 ГПЭ ЕДИНИЦ ВРЕМЕНИ, ЧАСТОТЫ И НАЦИОНАЛЬНОЙ ШКАЛЫ ВРЕМЕНИ
Этот отчет позволяет пользователю получить всестороннюю информацию об эталонах, связанных с выбранным ГЭТ, анализировать их распределение по различным характеристикам и отслеживать динамику изменений в системе эталонов.
Статистика
Кол-во поверок - 8
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений - 2
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1683 от 2014.10.23 Об утверждении типов средств измерений (ГР 58814-14 - 58865-14)
№2506 от 2022.10.06 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Пивоваренная продукция и напитки безалкогольные" (ТК 175)
Наличие аналогов СИ: Измерители угла наклона (ZEROMATIC 2/1 и ZEROMATIC 2/2)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "WYLER AG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
35557-07 01.08.2012 |
Уровни электронные, Leveltronic NT, Clinotronic Plus, Clino 2000, Minilevel NT, BlueLEVEL Фирма "WYLER AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
58851-14 24.10.2019 |
Измерители угла наклона, ZEROMATIC 2/1 и ZEROMATIC 2/2 Фирма "WYLER AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
Справочник содержит сводную информацию из более чем 40 официальных баз данных по организациям, осуществляющим деятельность в области стандартизации, метрологии, аккредитации. Выборка организаций осуществлялась по общероссийскому классификатору видов экономической деятельности (ОКВЭД) по таким кодам видов деятельности как:
- 26.5 Производство контрольно-измерительных и навигационных приборов и аппаратов; производство часов
- 26.51 Производство инструментов и приборов для измерения, тестирования и навигации
- 26.51.8 Производство частей приборов и инструментов для навигации, управления, измерения, контроля, испытаний и прочих целей
- 26.51.7 Производство приборов и аппаратуры для автоматического регулирования или управления
- 71.12.62 Деятельность в области метрологии
- 71.12.64 Государственный контроль (надзор) за соблюдением требований технических регламентов
- 71.12.6 Деятельность в области технического регулирования, стандартизации, метрологии, аккредитации, каталогизации продукции
- 26.51.4 Производство приборов и аппаратуры для измерения электрических величин или ионизирующих излучений
- 26.52 Производство часов
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Название компании (сокращенное); ОГРН, ИНН, ОКВЭД, рег. дата; Юр. адрес; ФИО руководителя; Количество сотрудников; Сайты; Email; Телефон; Выручка, прибыль, руб.
Бесплатный
Кто поверяет Измерители угла наклона (ZEROMATIC 2/1 и ZEROMATIC 2/2)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 5 | 0 | 5 | 0 | 3 | 0 | 3 | ||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 2 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Измерители угла наклона (ZEROMATIC 2/1 и ZEROMATIC 2/2)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
6340 | 5982 |
|
ФБУ Тюменский ЦСМ Тюменская область |
5623 | 5982 |
Знак утверждения типа
Знак утверждения типананосится на корпус измерителей фотохимическим способом и на титульный лист руководства по эксплуатации методом печати.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям угла наклона ZEROMATIC 2/1 и ZEROMATIC 2/2
-
1. ГОСТ 8.016-81 «Государственный эталон и Государственная поверочная схема для средств измерений плоского угла».
-
2. Техническая документация «WYLER AG», Швейцария.
Изготовитель
«WYLER AG», Швейцария
Im Holderli 13 CH-8405 WINTERTHUR, Switzerland Тел. 0041 52 233 66 66 Факс 0041 52 233 20 53
E-mail: wyl er@wyl erag. com
Заявитель
ООО «Фирма Г. Ф. К.»
109004, г. Москва, Шелапутинский пер., 6
Тел.: +7 (495) 232-6068, +7 (495) 672-6666
E-mail: info-gfk@leica-gfk.ru
Испытательный центр
ГЦИ СИ ООО «Автопрогресс-М»
125829, г. Москва, Ленинградский пр-т, д. 64, офис 501Н
Тел.: +7 (499) 155-0445, факс: +7 (495) 785-0512
E-mail: info@autoprogress-m.ru
Принцип действия измерителей угла наклона ZEROMATIC 2/1 и ZEROMATIC 2/2 основан на реверсивных измерениях малых углов наклона с помощью одного или двух датчиков мембранного типа. В измерителях ZEROMATIC 2/1, имеющих один измерительный датчик, измерения углов осуществляются в одной координате. В измерителях ZEROMATIC 2/2, имеющих два ортогонально установленных датчика, измерения углов осуществляются в двух координатах.
При эксплуатации измерителей изменения углов наклона приводят к изменению положения плоскости мембраны датчика. Мембрана имеет высокою чувствительность к изменению положения в пространстве и, являясь элементом электрической схемы измерителя, формирует выходной измерительный сигнал. Реверсивный метод измерений (поворот чувствительного элемента датчика на требуемый угол 180° или 90°) осуществляется с помощью шагового двигателя с приводным механизмом и датчика позиционирования «Home-Switch».
В качестве внешнего устройства обработки и отображения измерительной информации получаемой в процессе работы измерителей могут быть использованы считывающие устройства (контроллеры) типа BlueMETER, подсоединяемые к разъемам измерителей с помощью соединительных кабелей.
Конструктивно измерители выполнены в виде цилиндрического водонепроницаемого корпуса с плоским цилиндрическим основанием. В зависимости от варианта конструкции, на панели, расположенной на срезе верхней части корпуса измерителей или на верхней крышке корпуса, находятся разъемы для подключения кабелей, клавиша управления и светодиоды индикации режимов работы.
Предотвращение несанкционированного доступа к узлам измерителей достигается герметичной заливкой узлов измерителей специальными компаундами.

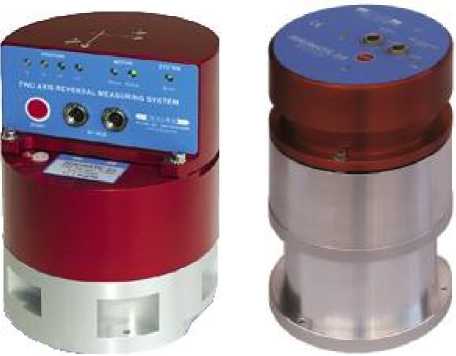

Внешний вид измерителей угла наклона ZEROMATIC 2/1 и ZEROMATIC 2/2
|
Техническая характеристика / Модель |
ZEROMATIC 2/1 |
ZEROMATIC 2/2 |
|
Количество измерительных датчиков |
1 |
2 |
|
Диапазон измерений углов наклона, ...° |
±1 | |
|
Пределы допускаемой абсолютной погрешности измерений углов наклона, ..." |
±(0,5 х 0,05% хф1^*) | |
|
Электропитание от источника постоянного тока, В |
24±2,4 | |
|
Максимальное значение потребляемого тока, мА |
225 | |
|
Время реверсивного измерения, мин, не более |
2 |
1 |
|
Выходной сигнал, В |
±1,5 при напряжении питания +6,0 В | |
|
Диапазон рабочих температур, °С |
от минус 10 до плюс 60 | |
|
Габаритные размеры, не более, мм: - диаметр корпуса |
120 |
120 |
|
- высота корпуса |
162 |
193,5 |
|
Масса, не более, кг |
3,25 |
4,15 |
фтах - максимальное значение диапазона измеряемой величины
