Номер по Госреестру СИ: 58810-14
58810-14 Системы для определения показателя текучести расплава
(MF)
Назначение средства измерений:
Системы для определения показателя текучести расплава MF (далее по тексту - системы) предназначены для измерения длины и температуры образцов термопластов при определении показателя текучести расплава термопластов.

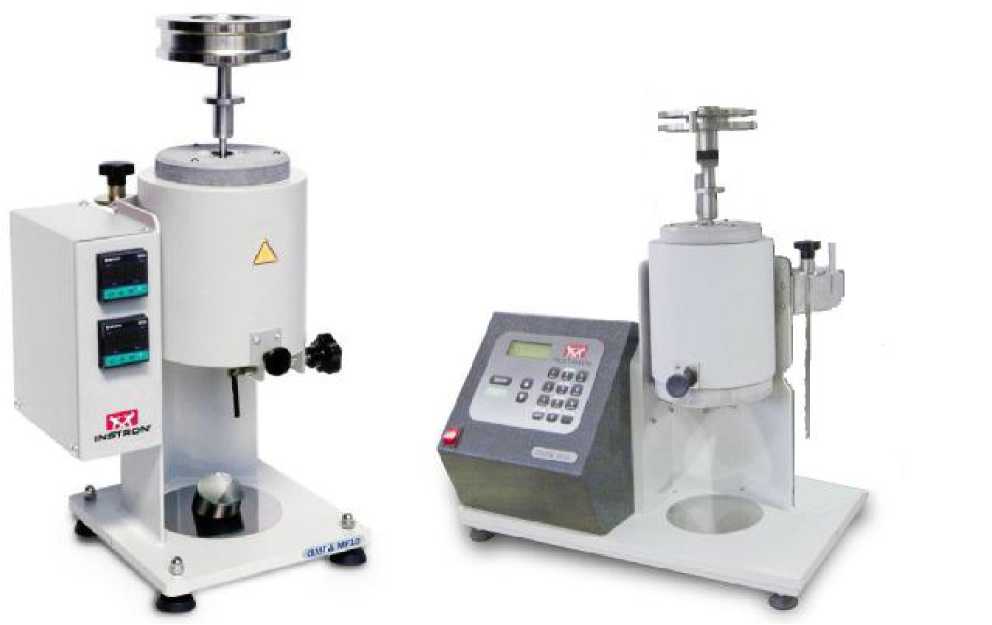

Внешний вид.
Системы для определения показателя текучести расплава
Рисунок № 1

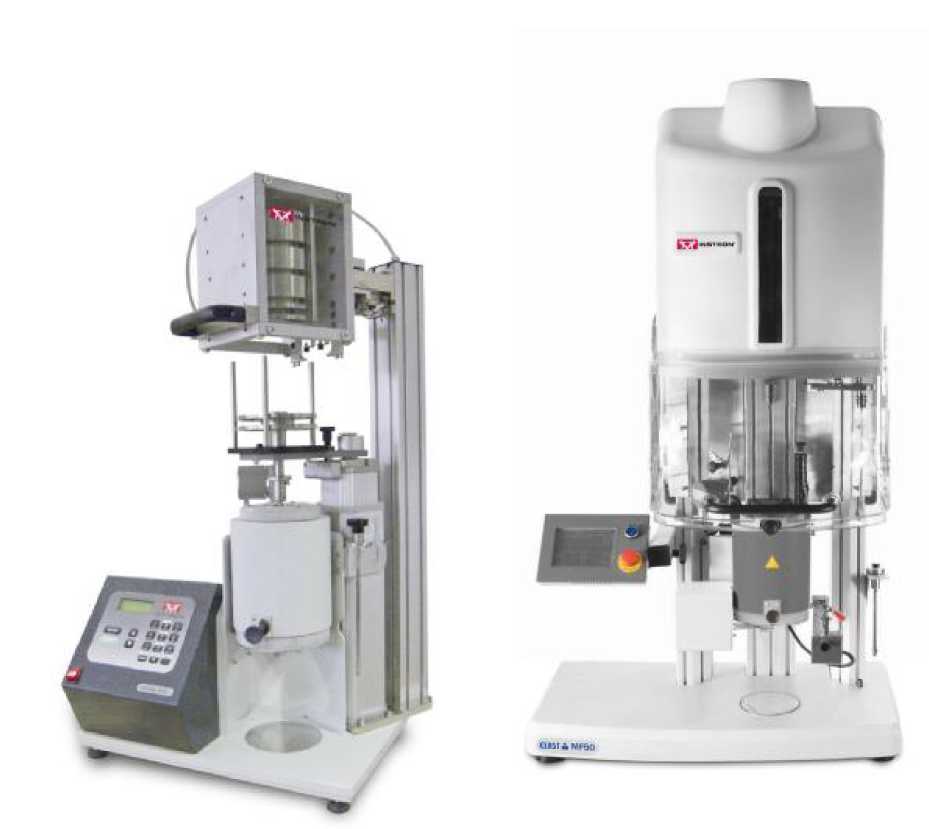

Внешний вид.
Системы для определения показателя текучести расплава
Рисунок № 2
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 20.10.2019
Номер записи - 149513
ID в реестре СИ - 371913
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Система для определения показателя текучести расплава MF, Нет модификации, нет данных, MF20, MF10 (принадлежит 010), MF-20, MF-10, MF, модификация MF-10, MF MF20, MF,
Производитель
Изготовитель - Фирма "Instron - division of ITW Limited Italy"
Страна - ИТАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
После предварительного распознавания графических файлов с приказами и приложениями к приказам Росстандарта, появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Статистика
Кол-во поверок - 37
Выдано извещений - 1
Кол-во периодических поверок - 28
Кол-во средств измерений - 12
Кол-во владельцев - 9
Усредненный год выпуска СИ - 0
МПИ по поверкам - 22745 дн.
Приказы РСТ, где упоминается данный тип СИ
№1634 от 2014.10.19 Об утверждении типов средств измерений (ГР 58795-14 - 58813-14)
№2507 от 2022.10.06 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Обеспечение промышленной чистоты" (ТК 184)
Наличие аналогов СИ: Системы для определения показателя текучести расплава (MF)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Instron - division of ITW Limited Italy"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
53747-13 28.05.2024 |
Копры маятниковые, 9050 Фирма "Instron - division of ITW Limited Italy" (ИТАЛИЯ ) |
ОТ |
1 год |
|
55534-13 20.11.2018 |
Системы для термомеханических испытаний, Ceast HV Фирма "Instron - division of ITW Limited Italy" (ИТАЛИЯ ) |
ОТ |
1 год |
|
58810-14 20.10.2019 |
Системы для определения показателя текучести расплава, MF Фирма "Instron - division of ITW Limited Italy" (ИТАЛИЯ ) |
ОТ |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок. В отчете использованы не все группы СИ, а только самые крупные группы СИ (5 тыс.), название которых состоят не более чем из двух слов.
На круговой диаграмме показано распределение поверок СИ по группам. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по группам СИ, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько групп.
Столбчатая диаграмма демонстрирует то же распределение поверок по группам СИ, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Кто поверяет Системы для определения показателя текучести расплава (MF)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 2 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 5 | 1 | 4 | 0 | 2 | 0 | 2 | |||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 5 | 0 | 5 | 0 | 4 | 0 | 4 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФГУП "КОМБИНАТ "ЭЛЕКТРОХИМПРИБОР" (RA.RU.312055) | 3 | 0 | 3 | 1 | 3 | 0 | 3 | |||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "ЕДИНИЦА ИЗМЕРЕНИЯ" (RA.RU.313632) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Системы для определения показателя текучести расплава (MF)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
6300 | 6300 |
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Embeded Software |
- |
3.13 и выше |
- |
- |
|
CeastMFT |
CeastMFT |
1.41 и выше |
a85eedf3be265f dab6cef58c3c48 eab7 |
MD5 |
|
CEASTView V6 |
CeastView |
6.10 и выше |
ffde2c360202eb 138abaf711d38d a6de |
MD5 |
Лист № 3 Всего листов 4 Программное обеспечение защищено от несанкционированного доступа паролями различных уровней доступа. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на боковую поверхность корпуса системы в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетод измерений изложен в документе «Системы для определения показателя текучести расплава MF. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам
-
- ГОСТ 11645-73 «Пластмассы. Метод определения показателя текучести расплава термопластов»;
-
- техническая документация фирмы Instron-division of ITW Limited Italy, Италия.
Поверка
Поверкаосуществляется в соответствие с документом МП ТИнТ 127-2013 «Системы для определения показателя текучести расплава MF. Методика поверки», утвержденным ГЦИ СИ ООО «ТестИнТех» в августе 2014 г.
Основные средства поверки:
-
- термометр цифровой, диапазон измерений +30.. .+400 °С, погрешность ±0,2°С,
-
- меры длины концевые плоскопараллельные, разряд 4 по ГОСТ Р 8.763-2011.
Изготовитель
Instron-division of ITW Limited Italy, ИталияVia Airauda 12 10044 - PIANEZZA (TO), Italy
Заявитель
ООО «Новатест» 141401, Московская область, г. Химки, Ленинский проспект, д. 1, корп. 2
Испытательный центр
ГЦИ СИ ООО «ТестИнТех»123308, г. Москва, ул. Мневники, д.1
Тел./факс: +7(499)944-40-40
Принцип работы систем основан на измерении перемещения поршня, пропорционального длине образца испытываемого термопласта, и температуры образца испытываемого термопласта при заданной механической нагрузке с целью определения показателя текучести.
Конструктивно системы состоят из экструзионной камеры, установленной на основании в вертикальном положении. Камера имеет канал с двухзонным нагревом. Измерение температуры производится двумя термопарами Pt 100 (в каждой зоне нагрева). Внизу канала камеры устанавливается сопло необходимых диаметра и длины. Для создания механической нагрузки в канал устанавливается поршень с термоизоляцией для грузов заданной массы. Перемещение поршня измеряется датчиком перемещений.
Системы для определения показателя текучести расплава MF выпускаются в четырех модификациях. Модификации отличаются степенью автоматизации: наличием датчика перемещений, лифта для перемещения грузов, ручным или моторизированным устройством среза экструдата.
Управление, обработка, сбор информации и отображение результатов измерений осуществляется при помощи пульта оператора, снабженного клавиатурой и дисплеем. Системы могут подключаться к персональному компьютеру (ПК) с программным обеспечением (ПО) для анализа результатов измерений.
Внешний вид систем показан на рисунке 1.
а) модификация MF10 б) модификация MF20
в) модификация MF30
г) модификация MF50
Рис.1 Общий вид систем для определения показателя текучести расплава MF
1 шт.
1 компл.
1 компл.
1 шт
1экз.
1экз.
1 шт.
-
1. Система для определения показателя текучести расплава MF
-
2. Комплект грузов
-
3. Комплект приспособлений (*)
-
4. Сопло (**)
-
5. Руководство по эксплуатации «Системы для для определения показателя текучести расплава MF. Руководство по эксплуатации»
-
6. Методика поверки МП ТИнТ 127-2013 «Системы для для определения показателя текучести расплава MF. Методика поверки»
-
7. Транспортировочный ящик
(*) - состав в зависимости от требований Заказчика
(**) - количество и тип в зависимости от требований Заказчика
|
Наименование параметра |
Модификация | |||
|
MF10 |
MF20 |
MF30 |
MF50 | |
|
Номинальная масса груза, кг |
0,175.5 |
0,175.5 |
0,175.5 |
0,175.5 |
|
Пределы допускаемого отклонения массы груза, % |
±0,5 |
±0,5 |
±0,5 |
±0,5 |
|
Диапазон измерения температуры, °С |
+30...+400 |
+30.. +400 |
+30.+400 |
+30.. +400 |
|
Пределы допускаемой абсолютной погрешности измерения температуры, °С |
±1 |
±1 |
±1 |
±1 |
|
Диапазон измерения перемещения, мм |
- |
0.30 |
0.30 |
0.30 |
|
Пределы допускаемой абсолютной погрешности измерения перемещения, мм |
- |
±0,02 |
±0,02 |
±0,02 |
|
Г абаритные размеры (ГхШхВ), мм, не более |
350х330х510 |
380х550х485 |
380х550х805 |
655х850х1560 |
|
Масса (без грузов), кг, не более |
28 |
52 |
63 |
155 |
Условия эксплуатации:
-
- температура, °С +15...+30
-
- относительная влажность, % 60 ± 30
-
- давление, кПа 84.106
