Номер по Госреестру СИ: 53747-13
53747-13 Копры маятниковые
(9050)
Назначение средства измерений:
Копры маятниковые 9050 (далее - копры) предназначены для измерения энергии разрушения образцов при испытаниях материалов на ударный изгиб.
Внешний вид.
Копры маятниковые
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 28.05.2023
Номер записи -
ID в реестре СИ - 366119
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
содификация Instron 9050, по Шарпи, по Изоду, Нет Модификации, модификация 9050, мод. 9050, Копер маятниковый 9050, Копер маятниковый мод. 9050, Без модификации, 9050, 3367, (за один маятник),
Производитель
Изготовитель - Фирма "Instron - division of ITW Limited Italy"
Страна - ИТАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 44
Выдано извещений - 0
Кол-во периодических поверок - 30
Кол-во средств измерений - 8
Кол-во владельцев - 12
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1027 от 2018.05.28 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Копры маятниковые (9050)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
53747-13 Копры маятниковые (9050) Фирма "Instron - division of ITW Limited Italy" (ИТАЛИЯ ) |
71195-18 Копры маятниковые (ТСМК) Общество с ограниченной ответственностью "Тестсистемы" (ООО "Тестсистемы") (РОССИЯ г. Иваново) |
Все средства измерений Общество с ограниченной ответственностью "Тестсистемы" (ООО "Тестсистемы")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
53747-13 28.05.2023 |
Копры маятниковые, 9050 Фирма "Instron - division of ITW Limited Italy" (ИТАЛИЯ ) |
ОТ |
1 год |
|
55534-13 20.11.2018 |
Системы для термомеханических испытаний, Ceast HV Фирма "Instron - division of ITW Limited Italy" (ИТАЛИЯ ) |
ОТ |
1 год |
|
58810-14 20.10.2019 |
Системы для определения показателя текучести расплава, MF Фирма "Instron - division of ITW Limited Italy" (ИТАЛИЯ ) |
ОТ |
1 год |
Справочник государственных первичных эталонов РФ является копией соответствующего реестра ФГИС «АРШИН» (https://fgis.gost.ru/fundmetrology/registry/12) и содержит сведения о государственных первичных эталонов РФ.
Справочник содержит более 150 записей и актуализируется не реже 1 раза в месяц.
Бесплатный
Кто поверяет Копры маятниковые (ТСМК)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 10 | 0 | 8 | 0 | 6 | 0 | 6 | ||
| ООО "КВАЗАР" (RA.RU.310696) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "СТАВРОПОЛЬСКИЙ ЦСМ" (РОСС.RU.0001.310109) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 2 | 0 | 2 | 0 | 1 | 0 | 1 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "РЕГИОНАЛЬНЫЙ СТАНДАРТ" (РОСС RU.0001.310381) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311251) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311488) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 6 | 2 | 0 | 6 | 0 | 6 | 0 | 6 | |
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Копры маятниковые (ТСМК)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Калужский ЦСМ Калужская область |
2865 | 10936 |
|
ФБУ УРАЛТЕСТ Свердловская область |
19007 | 10936 |
Программное обеспечение
Идентификационные данные программного обеспечения:
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
CeastPND |
CeastPND |
1 33 |
115ac06d286e5ea37e |
MD5 |
|
и выше |
d59d02fe305c06 | |||
|
CEASTView V 6 |
CeastView |
6.10 и выше |
ffde2c360202eb138a baf711d38da6de |
MD5 |
Программное обеспечение (ПО) защищено от несанкционированного доступа паролями различных уровней доступа. Реализованы средства фиксации доступа в журнале событий. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и методом офсетной печати на табличку, прикрепляемую к корпусу копров.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетоды выполнения измерений копрами маятниковыми 9050 приведены в документе «Копры маятниковые 9050. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к копрам маятниковым 9050
-
- ГОСТ 9454-78 «Металлы. Метод испытания на ударный изгиб при пониженной, комнатной и повышенной температурах».
-
- Техническая документация фирмы Instron - division of ITW Limited Italy, Италия.
Поверка
Поверкаосуществляется по документу МП ТИнТ 98-2013 «Копры маятниковые 9050. Методика поверки», утвержденному в ГЦИ СИ ООО «ТестИнТех» 25 января 2013 г.
Основные средства поверки:
-
- Квадрант оптический, основная погрешность ±30";
-
- Секундомер механический, класс 2;
-
- Динамометр сжатия, разряд 2 по ГОСТ Р 8.663-09.
Изготовитель
Заявитель
Фирма Instron - division of ITW Limited Italy, Италия
Via Airauda 12 10044 - PIANEZZA (TO), Italy
ООО «Новатест» 141401, Московская область, г. Химки,
Ленинский проспект, д. 1, корп. 2
Принцип действия копров 9050 основан на измерении величины энергии, затраченной на разрушение образца при ударе молотом маятника, свободно качающегося в поле силы тяжести. С маятником связан датчик угла поворота на базе фотоэлектрического преобразователя, регистрирующий начальный и конечный углы поворота маятника. Энергия, затраченная на разрушение образца, определяется как разность потенциальной энергии маятника в начале падения и потенциальной энергии в точке взлёта маятника. Значение потенциальной энергии определяется массой и углом отклонения маятника.
Конструктивно копры состоят из стойки с осью в подшипниках, маятника, закрепленного на оси с возможностью свободного поворота, опор образца и спускового механизма. Спусковой механизм служит для удержания маятника на определенном угле, соответствующем номинальному значению потенциальной энергии данного маятника, а также для сброса маятника при испытании. Копры оснащаются ручным или электромеханическим приводом подъема маятника. Для защиты от разлетающихся осколков образцов и для ограничения доступа оператора в рабочую зону в процессе испытания копры оснащаются ограждением рабочей зоны.
Для установки требуемого значения потенциальной энергии предусмотрена возможность установки одного из маятников, входящих в комплект поставки.
Блок управления с контроллером расположены в шкафу управления. Управление копром осуществляется с помощью панели управления. Для анализа результатов измерений копер может подключаться к персональному компьютеру с установленным программным обеспечением.

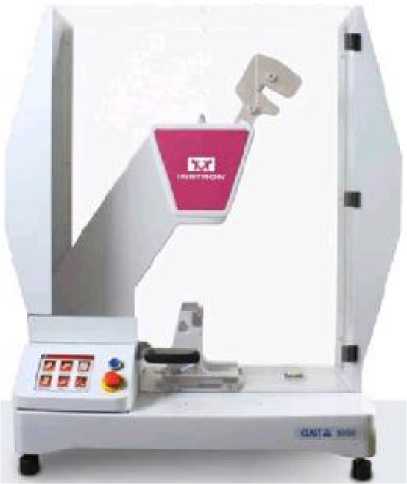

Внешний вид копров маятниковых 9050 приведен на рис. 1.
Рис. 1. Внешний вид копров маятниковых 9050
1 шт.
1 шт
1 комп.*
1 комп.
1 шт.
1 шт. **
1 шт.
1 шт.
-
1. Копер маятниковый 9050
-
2. Защитное ограждение
-
3. Комплект маятников
-
4. Комплект принадлежностей
-
5. Транспортировочный ящик
-
6. Персональный компьютер с программным обеспечением
-
7. Руководство по эксплуатации «Копры маятниковые 9050. Руководство
по эксплуатации»
-
8. Методика поверки МП ТИнТ 98-2013 «Копры маятниковые 9050.
Методика поверки»
* - количество маятников в комплекте в зависимости от требований заказчика
** - комплектуется по требованию заказчика
|
1. Номинальное значение потенциальной энергии сменного маятника, Дж |
0,5 |
1 |
2 |
2,75 |
4 |
5 |
5,5 |
|
2. Допускаемое от- | |||||||
|
клонение запаса по- | |||||||
|
тенциальной энергии |
± 0,5 | ||||||
|
маятника от номи- | |||||||
|
нального значения, % | |||||||
|
3. Диапазон измере- |
0,05 - |
0,10 - |
0,02 - |
0,03 - |
0,40 - |
0,50 - |
0,55 - |
|
ния энергии, Дж |
0,40 |
0,80 |
1,60 |
2,20 |
3,20 |
4,00 |
4,40 |
|
4. Пределы допускаемой абсолютной |
± 0,005 |
± 0,01 |
± 0,02 |
± 0,03 |
± 0,04 |
± 0,05 |
± 0,06 |
|
погрешности измерения энергии, Дж | |||||||
|
5. Потеря энергии при свободном кача- | |||||||
|
нии маятника за по- |
2,0 |
1,0 |
1,0 |
1,0 |
0,5 |
0,5 |
0,5 |
|
ловину полного колебания, % | |||||||
|
6. Скорость маятника в момент удара, м/с - маятник Шарпи |
2,9 ± |
2,9 ± |
2,9 ± |
2,9 ± |
2,9 ± | ||
|
0,05 |
0,05 |
0,05 |
0,05 |
0,05 | |||
|
- маятник Изод |
3,46 ± |
3,46 ± |
3,46 ± |
3,46 ± | |||
|
0,05 |
0,05 |
0,05 |
0,05 | ||||
|
7. Габаритные разме- | |||||||
|
ры |
1035х510х1190 | ||||||
|
(длина х ширина х высота), не более, мм | |||||||
|
8. Масса, не более, кг |
270 | ||||||
|
1. Номинальное значение потенциальной энергии сменного маятника, Дж |
7,5 |
11 |
15 |
22 |
25 |
50 |
|
2. Допускаемое отклонение запаса потенциальной энергии маятника от номинального значения, % |
± 0,5 | |||||
|
3. Диапазон измерения энергии, Дж |
0,75 - 6,00 |
1,10 - 8,80 |
1,50 - 12,00 |
2,20 - 17,60 |
2,50 - 20,00 |
5,00 - 40,00 |
|
4. Пределы допускаемой абсолютной погрешности измерения энергии, Дж |
± 0,075 |
± 0,11 |
± 0,15 |
± 0,22 |
± 0,25 |
± 0,5 |
|
5. Потеря энергии при свободном качании маятника за половину полного колебания, % |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
|
6. Скорость маятника в момент удара, м/с
|
3,8 ± 0,05 |
3,46 ± 0,05 |
3,8 ± 0,05 |
3,46 ± 0,05 |
3,8 ± 0,05 |
3,8 ± 0,05 3,46 ± 0,05 |
|
7. Габаритные размеры (длина х ширина х высота), не более, мм |
1035х510х1190 | |||||
|
8. Масса, не более, кг |
270 | |||||
Условия эксплуатации:
-
- температура, °С 15...30
-
- относительная влажность, % 60 ± 20
-
- давление, кПа 84.106
