Адгезиметр представляет собой переносную установку, состоящую из измерительного блока и блока управления, соединенных между собой кабелем. Измерительный блок оснащен двумя двигателями. Первый двигатель перемещает вдоль поверхности образца с покрытием измерительный блок с постоянной скоростью (скоростью отрыва покрытия). При этом второй двигатель создает усилие, необходимое для отрыва покрытия от образца таким образом, чтобы прикладываемая сила была направлена по нормали к поверхности образца. Для перемещения измерительного блока по периметру трубы используется специальный зубчатый ремень с зажимами, фиксирующийся вокруг образца (трубы) с помощью захватов.

Внешний вид адгезиметра с указанием места нанесения знака утверждения типа и места пломбирования от несанкционированного доступа показан на рисунках 1, 2.

Место нанесения знака

Место пломбирования

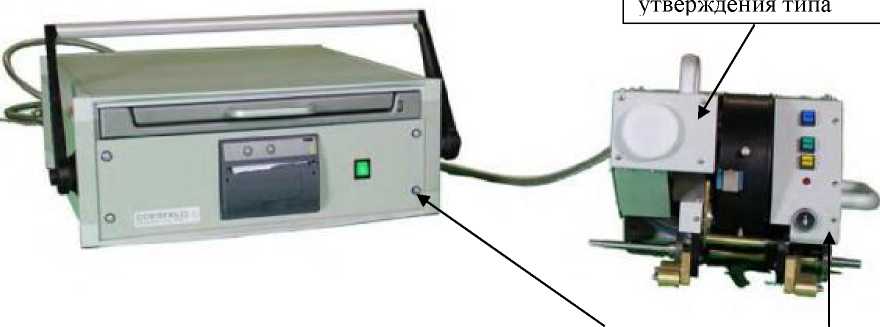

Рисунок 1 - Внешний вид адгезиметра (справа - измерительный блок; слева - блок управления)

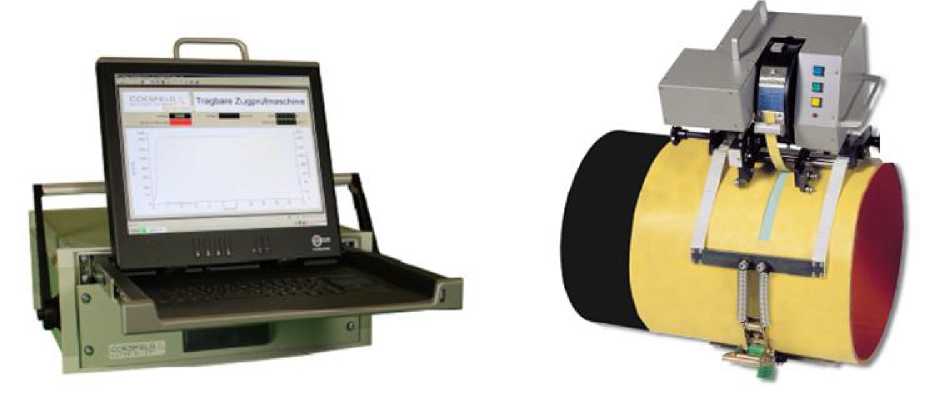

Рисунок 2 - Внешний вид: блока управления с выдвинутым дисплеем - слева; измерительного блока, закрепленного на трубе с полимерным покрытием - справа.

В блок управления встроен генератор звуковых сигналов, подаваемых при перегрузке, окончании измерений и срабатывании концевого выключателя.

Встроенный термографический принтер позволяет распечатывать результаты измерений, которые могут быть также сохранены на специальной флэш-карте для дальнейшего анализа результатов измерений на компьютере.

Принцип действия адгезиметров основан на преобразовании сигнала датчика, измеряющего усилие, необходимое для вращения вала второго двигателя с постоянной скоростью, то есть усилия, необходимого для отслаивания (отрыва) защитного покрытия, в аналоговый электрический сигнал, пропорциональный усилию отрыва, а далее в цифровую форму с выдачей результата измерения на дисплей блока управления. Возможны следующие режимы вывода информации на экран:

• -  в виде графика (зависимость фактического усилия отрыва от времени);

• -  в цифровом виде (минимальное, максимальное и среднее значение усилия отрыва в течение последовательных двухминутных интервалов времени);

• -  в цифровом виде (минимальное, максимальное и среднее значение усилия отрыва, отнесенное к 1 мм отрыва образца покрытия, в течение последовательных двухминутных интервалов времени).

Управление осуществляется через систему меню с настраиваемым интерфейсом пользователя.

Стандартное исполнение адгезиметра пригодно для измерения усилий, необходимых для отслаивания покрытий на трубах диаметром не менее 100 мм. Для измерений на трубах диаметром 50 мм адгезиметры дополнительно оснащаются специальным приспособлением.

Комплект поставки адгезиметра приведен в таблице 3. Таблица 3

адгезиметра приведены в таблице 2. Таблица 2
