Номер по Госреестру СИ: 39828-15
39828-15 Пенетрометры для труб
(RP3, RP3T, RP3K, RP6, RP6T)
Назначение средства измерений:
Пенетрометры для труб моделей RP3, RP3T, RP3K, RP6, RP6T (далее - пенетрометр) предназначены для измерения глубины внедрения индентора - пенетрационной иглы (далее -индентор) в исследуемый полимерный образец или образец полимерного покрытия под воздействием механической нагрузки и температуры при испытаниях полимеров и полимерных покрытий в соответствии с ГОСТ Р 51164-98 и другими стандартами.
Внешний вид.
Пенетрометры для труб
Рисунок № 1
Внешний вид.
Пенетрометры для труб
Рисунок № 2
Программное обеспечение
Программное обеспечение (ПО) пенетрометров моделей RP3T, RP3K, RP6T используется при проведении штатных измерений и связи с внешними информационными каналами. ПО у пенетрометров моделей RP3, RP6 отсутствует.
Идентификационные признаки ПО приведены в таблице 1.
Таблица 1
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
RP2 Software |
Version 3.0 и выше |
- |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации RP3/6.2014.001 РЭ в левом нижнем углу типографским способом и на переднюю панель корпуса пенетрометра в левом углу (ниже логотипа COESFELD) в виде наклеиваемой пленки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Пенетрометры для труб RP3, RP3T, RP3K, RP6, RP6T. Руководство по эксплуатации. RP3/RP6.2014.001 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к пенетрометрам для труб RP3/RP6
-
1 ГОСТ Р 51164-98 Трубопроводы стальные магистральные. Общие требования к защите от коррозии.
-
2 Техническая документация фирмы-изготовителя.
При выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям, установленным законодательством Российской Федерации о техническом регулировании.
Поверка
Поверкаосуществляется в соответствии с документом RP3/RP6.2014.001Mn «Инструкция. Пенетрометры для труб RP3, RP3T, RP3K, RP6, RP6T. Методика поверки», утвержденным ФГУП «ВНИИФТРИ» в декабре 2014 г.
Основные средства поверки:
-
- весы для статического взвешивания ВЛТ-6100-П (рег. № 19874-08);
-
- термометр цифровой малогабаритный типа ТЦМ 9410 с термопреобразователем сопротивления погружным Pt100, диапазон измерений температуры от минус 50 0С до +200 0С, пределы допускаемой погрешности измерений ±0,1 0С (рег. № 32156-06);
-
- микрометр гладкий МК175 (рег. № 54224-13).
Изготовитель
Фирма «Coesfeld GmbH & Co. KG», Германия.Адрес: TronjestraBe 8, 44319 Dortmund, Germany.
Тел: +49 231 / 91 29 80-0, факс: +49 231 / 17 98 85, E-mail: mail@coesfeld.com
Заявитель
Общество с ограниченной ответственностью «ЛЕК-Инструментс» (ООО «ЛЕК-Инструментс»).Юридический (почтовый) адрес: 124482, г. Москва, Зеленоград, Савелкинский проезд, дом 4.
Тел./Факс (495) 730-64-70, 730-64-71, тел. (495) 139-58-71.
www.lec-instruments.ru, e-mail: sam@lec-instruments.ru.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»).Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11.
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево.
Тел./факс: (495) 526-63-00, E-mail: office@vniiftri,ru
Пенетрометр представляет собой настольную установку, в состав которой входят:
-
- термостат со встроенной холодильной машиной и цифровым терморегулятором, контролирующим температуру в ванне термостата;
-
- измерительная головка, содержащая три (шесть) станции для параллельного измерения сопротивления внедрению. Каждая станция содержит подставку для исследуемого образца, индентор, в верхней части которого имеется подставка для груза, и цифровой датчик перемещения;
-
- пульт оператора.
Все части пенетрометра, соприкасающиеся с жидкостью, выполнены из нержавеющей стали.
Принцип работы пенетрометра основан на измерении глубины внедрения индентора в образец (полимерная пластина или сегмент трубы с полимерным покрытием), нагретый (или охлажденный) до заданной температуры в ванне термостата, при приложении к индентору механической нагрузки, создаваемой путем помещения на подставку индентора специальных грузов заданной массы.
Глубина внедрения инденторов может измеряться одновременно и независимо на трех (шести) образцах с помощью цифровых датчиков перемещения.
Управление пенетрометром, сбор и обработка информации от датчиков перемещения и температурных датчиков осуществляется при помощи микропроцессорного блока (пульта оператора), снабженного клавиатурой и дисплеем.
Пенетрометры моделей RP3, RP3T, RP3K позволяют проводить измерения на трех образцах одновременно, пенетрометры моделей RP6, RP6T - на шести образцах. Пенетрометр RP3K оснащен встроенной охлаждающей установкой. У пенетрометров моделей RP3T, RP3K, RP6T имеется возможность подключения к компьютеру.
Внешний вид пенетрометра с указанием места нанесения знака утверждения типа и места пломбирования от несанкционированного доступа показан на рисунках 1, 2.

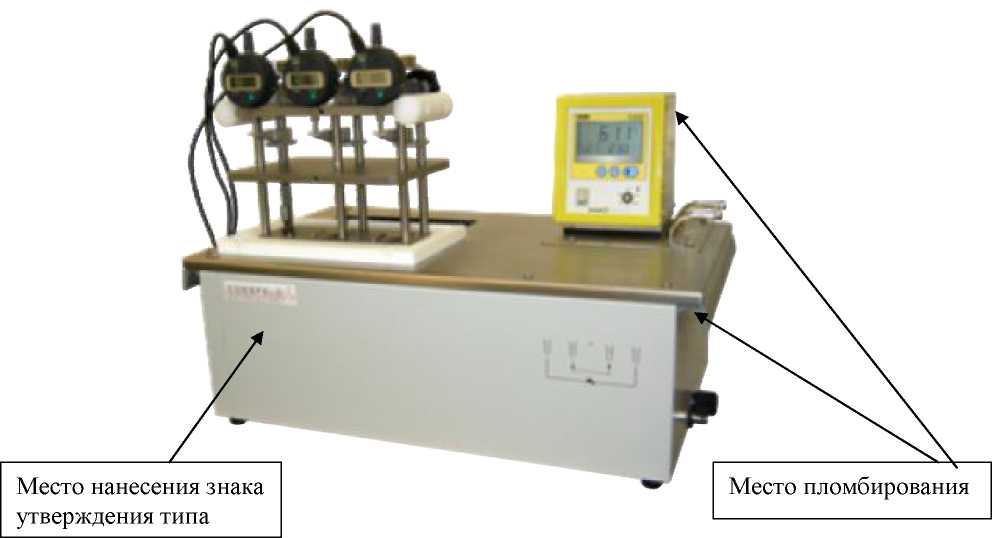

Рисунок 1 - Внешний вид пенетрометров моделей RP3, RP3T, RP3K
Место нанесения знака
утверждения типа
Место пломбирования

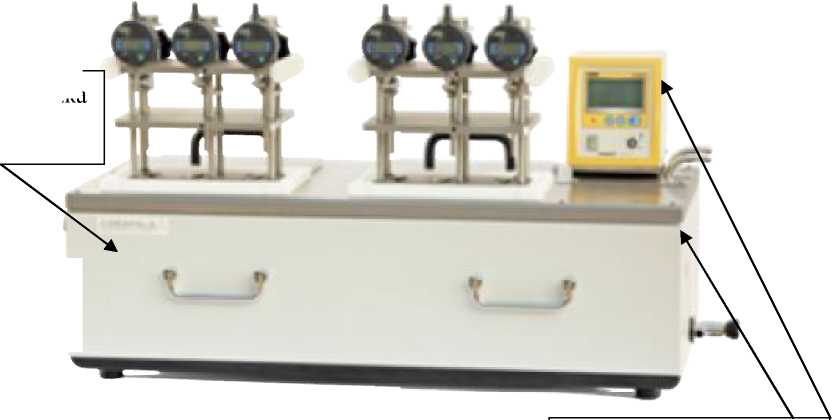

Рисунок 2 - Внешний вид пенетрометров моделей RP6, RP6T
Комплект поставки пенетрометра приведен в таблице 4. Таблица 4
Наименование |
Обозначение |
Количество |
Примечание |
Пенетрометр для труб RP3, |
40-602-001, |
1 шт. |
По заказу |
или RP3T, |
40-602-002, | ||
или RP3K, |
40-602-003, | ||
или RP6, |
40-602-004, | ||
или RP6T |
40-602-005 | ||
Эксплуатационная документация, в том числе: | |||
Руководство по эксплуатации |
RP3/6.2014.001 РЭ |
1 экз. | |
Методика поверки |
RP3/6.2014.001 МП |
1 экз. | |
Паспорт |
RP3/6.2014.001 ПС |
1 экз. | |
Комплект запасных частей: | |||
Индентор 2,5 мм2 |
40-051 |
6 шт. | |
Индентор 100 мм2 |
40-052 |
6 шт. | |
Индентор 0 6,35 |
40-063 |
6 шт. | |
Груз массой 0,5 кг |
40-055 |
1 шт. | |
Груз массой 1,0 кг |
40-056 |
1 шт. | |
Груз массой 2,5 кг |
40-057 |
1 шт. | |
Груз массой 4,453 кг |
40-064 |
1 шт. | |
Охлаждающее устройство |
LWM 117 |
1 шт. |
Для пенетрометра RP 3K |
Компьютер COESFELD PC с программным обеспечением |
1 шт. |
По дополнительному заказу | |
Цветной струйный принтер COESFELD |
1 шт. |
По дополнительному заказу |
пенетрометров приведены в таблице 2.
Таблица 2
Наименование характеристики |
Значение характеристики |
Диапазон измерений глубины внедрения индентора, мм |
от 0,01 до 12 |
Пределы допускаемой абсолютной погрешности измерений глубины внедрения индентора, мм |
± 0,01 |
Диапазон воспроизведения испытательной нагрузки, Н |
от 5,0 до 43,68 |
Пределы допускаемой абсолютной погрешности воспроизведения испытательной нагрузки, Н |
±0,01 |
Диапазон измерений температуры в термостате, 0С |
от +10 до +95 |
Пределы допускаемой абсолютной погрешности измерений тем- 0 пературы в термостате, С |
±2 |
Геометрические параметры инденторов: | |
индентор типа 40-051, площадь сечения, мм2 индентор типа 40-052, площадь сечения, мм2 |
2,5 |
100 | |
индентор типа 40-063, диаметр, мм |
6,35 |
Питание от сети переменного тока: | |
- напряжением, В |
от 220 до 240 |
- частотой, Гц |
от 50 до 60 |
Потребляемая мощность, В^А, не более |
2500 |
Рабочие условия применения: |
от 15 до 25 |
о - температура окружающего воздуха, С | |
- относительная влажность, % |
от 30 до 80 |
- атмосферное давление, кПа |
от 84 до 106 |
Значения массы и габаритных размеров пенетрометров для различных моделей приведены в таблице 3.
Таблица 3
Обозначение модели |
Габаритные размеры (длина х ширина х высота), мм, не более |
Масса (без грузов и инденторов), кг, не более |
RP3 |
436 х 578 х 238 |
15 |
RP3T |
350 х 580 х 420 |
30 |
RP3K |
360 х 750 х 400 |
55 |
RP6 |
516 х 818 х 238 |
22 |
RP6T |
350 х 850 х 420 |
39 |
