Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) и индикатора с клавиатурой и дисплеем на стойке. ГПУ состоит из грузопередающего устройства и весоизмерительного устройства с весоизмерительным датчиком (далее датчик).

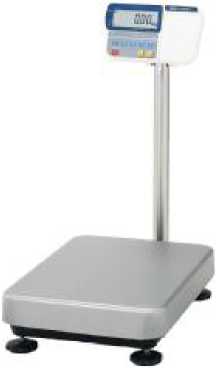

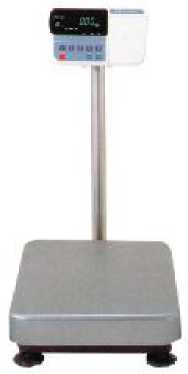

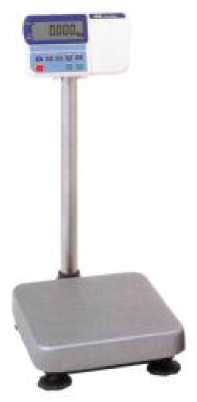

Общий вид весов представлен на рисунке 1.

HW-KGL

Рисунок 1 - Общий вид весов

HV-KGV

Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся соответственно массе груза. Аналоговый электрический сигнал, изменяющийся соответственно массе взвешиваемого груза, преобразуется в цифровой код. Результаты взвешивания выводятся на дисплей.

Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

• - устройство автоматической и полуавтоматической установки на нуль (Т.2.7.2.3 и Т.2.7.2.2);

• - устройство первоначальной установки на нуль (Т.2.7.2.4);

• - устройство слежения за нулем (Т.2.7.3);

• - устройство предварительного задания массы тары (Т.2.7.5);

• - устройство уравновешивания тары (Т.2.7.4.1).

Весы снабжены следующей функцией:

• - сигнализация о перегрузке весов.

Весы оснащены интерфейсом RS-232 для связи с периферийными устройствами (например, персональный компьютер, принтер и т.п.).

Питание весов осуществляется от сети через адаптер сетевого питания.

Весы выпускаются в различных модификациях, отличающихся максимальной (Max) и минимальной (Min) нагрузками, действительной ценой деления (d) и поверочным делением (e), а также массой, габаритными размерами и применяемым сканером.

На маркировочной табличке весов указывают:

- обозначение модели весов;

- класс точности (III);

- значения Max, Min, e;

- торговую марку изготовителя или его полное наименование;

- торговую марку или полное наименование представителя изготовителя для импортируемых весов;

- серийный номер;

- знак утверждения типа;

- идентификатор программного обеспечения.

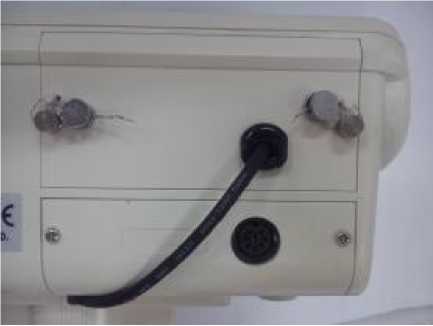

Знак поверки в виде наклейки наносится на лицевую панель индикатора. Схема пломбировки от несанкционированного доступа приведена на рисунке 2.

Рисунок 2 - Место пломбировки весов

• 1. Весы....................................................................................................1 шт.

• 2. Адаптер сетевого питания..........................................................................1 шт.

• 3. Руководство по эксплуатации.....................................................................1 шт.

Лист № 4

Всего листов 5 Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при первичной поверке.
