Номер по Госреестру СИ: 58633-14
58633-14 Расходомеры-счетчики турбинные
(SM-RI-X)
Назначение средства измерений:
Расходомеры-счётчики газа турбинные SM-RI-X (далее по тексту - расходомеры) предназначены для измерений объёма и усреднённого объёмного расхода природного газа, азота, воздуха, пропана, бутана, этилена и прочих неагрессивных чистых газов.

Внешний вид.
Расходомеры-счетчики турбинные
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку расходомера методом фотопечати и на титульный лист руководства по эксплуатации (паспорта) типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам-счетчикам газа турбинным SM-RI-X
-
1. ГОСТ 28724-90 Счетчики газа скоростные. Общие технические требования и методы испытаний.
-
2. ГОСТ Р 8.618-2006 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа.
-
3. ГОСТ Р 8.740-2011 ГСИ. Расход и количество газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков.
-
4. Техническая документация Elster-Instromet B.V., Нидерланды.
Поверка
Поверкаосуществляется по документу МП 58633-14 «Расходомеры-счетчики газа турбинные SM-RI-X. Методика поверки», утвержденному ФГУП «ВНИИМС » в сентябре 2014 г.
Основное средство поверки: эталонные установки ЭУ-2 и ЭУ-3 государственного
первичного эталона единиц объемного и массового расходов газа ГЭТ 118-2013, относительная стандартная неопределенность измерений составляет 0,092 %, диапазон воспроизведения расходов газа от 0,003 до 16 000 м3/ч.
Изготовитель
Elster-Instromet B.V., Нидерланды
Munstermanstraat 6, NL-7064 KA Silvolde, Nederland
Тел./факс: +31 315 33 89 11 / +31 315 33 86 79
Заявитель
BORSIG ZM Compression GmbH, Германия
Seiferitzer Allee 26, D-08393 Meerane,
Phone: +49 (0) 3764 / 5390-0, Fax: +49 (0) 3764 / 5390-5092
E-mail: info@zm.borsig.de
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru, адрес в Интернет: www.vniims.ru
Принцип измерения заключается в преобразовании поступательного движения потока газа в трубопроводе во вращение лопастного колеса турбины, установленной в корпусе расходомера. Количество оборотов колеса турбины пропорционально объёму газа, прошедшему по трубопроводу за определённое время.
Червячный механизм передаёт вращение вала колеса турбины через магнитную муфту 8-разрядному механическому роликовому счётному устройству, которое регистрирует объем газа. Расходомер имеет два выхода электрических импульсов - высокочастотный (ВЧ) и низкочастотный (НЧ).
Расходомер SM-RI-X состоит из следующих основных частей: корпуса, колеса турбины, закреплённого на основном валу, подшипников основного вала, червячного механизма и передаточных шестерён, входного струевыпрямителя, счётного устройства и системы смазки подшипников основного вала.
Корпус расходомера изготовлен из стали, колесо турбины - из алюминия, основной вал, подшипники, передаточные шестерни - из нержавеющей стали.
На рисунках 1 и 2 показаны общий вид расходомера и счетного устройства.

Рисунок 1 - Общий вид расходомера-счетчика газа турбинного SM-RI-X.
Таблица 1
Наименование характеристики |
Значение параметра |
Диаметр условного прохода, мм |
600 |
Диапазон измерений объемного расхода, м3/ч |
от 800 до 25000 |
Частота выходных сигналов при Qmax, Гц - зав. №10519080 |
662 |
- зав. №10519081 |
663 |
Пределы допускаемой относительной погрешности измерений объемного расхода (объема), % при атмосферном давлении: |
±2,0 ±0,5 |
в диапазоне от Qmin до 0,2Qmax | |
в диапазоне от 0,2Qmax до Qmax | |
при давлении выше атмосферного: |
±1,0 |
в диапазоне от Qmin до 0,2Qmax |
±0,5 |
в диапазоне от 0,2Qmax До Qmax | |
Диапазон изменения температуры измеряемой среды, °С |
от минус 25 до плюс 70 |
Абсолютное давление измеряемой среды, МПа, не более |
2,5 |
Среднее падение давления на расходомере при Q^x, кПа |
1,4 |
Рабочие условия эксплуатации: - температура окружающей среды, °С |
от минус 25 до плюс 70 |
- относительная влажность воздуха, без конденсата, % |
от 5 до 95 |
- атмосферное давление, кПа |
от 84 до 106,7 |
Степень защиты от внешних воздействий по ГОСТ 14254-96 |
IP54 |
Габаритные размеры (диаметр х длина х высота), мм, не более |
990 х 1800 х 977 |
Масса в сборе, кг, не более |
1500 |
Среднее время наработки на отказ, ч, не менее |
100 000 |
Средний срок службы, лет, не менее |
12 |

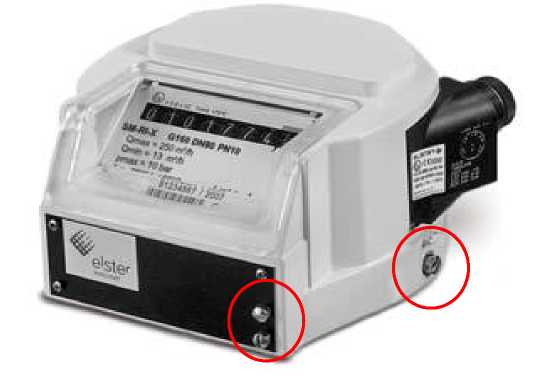

Рисунок 2 - Схема пломбирования счетного устройства.
