Номер по Госреестру СИ: 58534-14
58534-14 Приборы для измерения и анализа вибрации
(SKF Microlog Inspector)
Назначение средства измерений:
Приборы для измерения и анализа вибрации SKF Microlog Inspector (далее приборы) предназначены для измерения следующих характеристик: виброскорости и виброускорения.
Внешний вид.
Приборы для измерения и анализа вибрации
Рисунок № 1
Внешний вид.
Приборы для измерения и анализа вибрации
Рисунок № 2
Программное обеспечение
(ПО) служит для обработки, визуализации и архивации той информации, которая поступает от измерительных каналов. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с прибором.Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
@ptitude Analyst 2012 |
Номер версии (идентификационный номер) ПО |
не ниже v7.0 |
Цифровой идентификатор ПО |
- |
Другие идентификационные данные (если есть) |
- |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой прибора и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует высокому уровню по Р 50.2.007-2014.
Лист № 3 Всего листов 5
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом и на корпус прибора методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийРуководство по эксплуатации «Приборы для измерения и анализа вибрации SKF Microlog Inspector».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к приборам для измерения и анализа вибрации SKF Microlog InspectorТехническая документация фирмы «SKF Condition Monitoring Center», США.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Приборы представляют собой многоканальные анализаторы, принцип действия которых основан на измерении и обработке постоянного или переменного напряжения, поступающего от беспроводного детектора состояния оборудования (WMCD) CMVL 8000-K.
Приборы используются для измерения общего уровня вибрации, спектрального преобразования сигнала и измерения амплитуды спектральных составляющих, а также для оценки огибающей ускорения. Приборы позволяют проводить маршрутный анализ вибрации и вести регистрацию данных. Для получения спектра используется быстрое преобразование Фурье (БПФ).
Беспроводной детектор состояния оборудования (WMCD) CMVL 8000-K - это беспроводное Bluetooth-устройство, принцип действия которого основан на сборе, преобразовании и передаче полученных данных устройству SKF Microlog Inspector. Датчик вибрации находится внутри беспроводной детектор состояния оборудования (WMCD) CMVL 8000-K и снабжен разъемом для подключения шпильки MQC, предназначенной для надежного крепления и ориентации датчика.
Приборы выпускаются в двух модификациях: SKF Microlog Inspector I-Pro и SKF Microlog Inspector S-Pro. Модификации имеют одинаковые метрологические характеристики и различаются условиями применения, массой и габаритными размерами.
Приборы имеют ЖК-дисплей и возможность подключения к ПК. Питание осуществляется от встроенных аккумуляторов для SKF Microlog Inspector I-Pro емкостью 4000 мА/ч, для SKF Microlog Inspector S-Pro емкостью 2200 мА/ч.
Внешний вид приборов для измерения и анализа вибрации SKF Microlog Inspector показан на рисунке 1, внешний вид беспроводного детектора состояния оборудования (WMCD) CMVL 8000-K показан на рисунке 2.

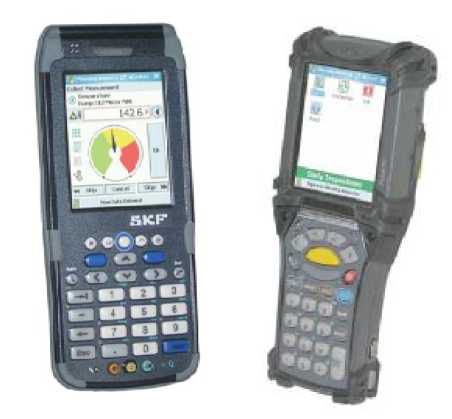

Рисунок 1 - Внешний вид приборов для измерения и анализа вибрации SKF Microlog Inspector I-Pro (слева) и SKF Microlog Inspector S-Pro (справа).

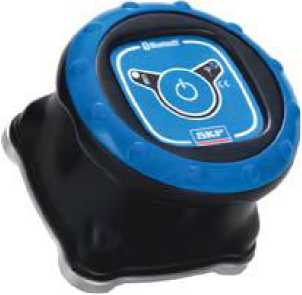

Рисунок 2 - Внешний вид беспроводного детектора состояния оборудования
(WMCD) CMVL 8000-K
Программное обеспечение (ПО) служит для обработки, визуализации и архивации той информации, которая поступает от измерительных каналов. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с прибором.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
@ptitude Analyst 2012 |
Номер версии (идентификационный номер) ПО |
не ниже v7.0 |
Цифровой идентификатор ПО |
- |
Другие идентификационные данные (если есть) |
- |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой прибора и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует высокому уровню по Р 50.2.007-2014.
Лист № 3 Всего листов 5
Прибор для измерения и анализа вибрации SKF Microlog Inspector
1 шт .
1 шт .
1 шт .
1 шт .
1 шт .
1 шт .
1 экз.
1 шт .
1 компл.
USB-кабель
Руководство по эксплуатации
Литий-ионная батарея
Поясная кобура, стилус с креплением
Универсальный блок питания
Методика поверки
Беспроводной детектор состояния оборудования (WMCD) CMVL8000-K Комплект принадлежностей в зависимости от модели осуществляется по документу МП 58534-14 «Приборы для измерения и анализа вибрации SKF Microlog Inspector, фирмы «SKF Condition Monitoring Center», США», утвержденному ФГУП «ВНИИМС» 28 июля 2014 года.
Таблица 2
Наименование характеристики |
Значение |
Диапазон измерения виброскорости, мм/с |
от 0,3 до 55 |
Диапазон рабочих частот для канала измерении виброскорости, Гц |
от 10 до 1 000 |
Диапазон измерения виброускорения, м/с2 |
от 3 до 200 |
Диапазон рабочих частот для канала измерения виброускорения, Гц |
от 500 до 10 000 |
Предел допускаемой относительной погрешности измерения виброускорения и виброскорости в диапазоне рабочих частот и диапазоне рабочих температур, % |
±10 |
Напряжение питания аккумулятора, В |
3,7 |
Условия эксплуатации: Диапазоны рабочих температур, °С: SKF Microlog Inspector I-Pro |
от минус 20 до + 60 |
SKF Microlog Inspector S-Pro |
от минус 20 до + 40 |
беспроводной детектор состояния оборудования (WMCD) CMVL 8000-K |
от минус 20 до + 60 |
Габаритные размеры, (высотахдлинахширина), не более, мм SKF Microlog Inspector I-Pro |
196х81х28 |
SKF Microlog Inspector S-Pro беспроводной детектор состояния оборудования (WMCD) CMVL 8000-K |
234х91х43 |
(диаметр х высота) |
74,8х72,3 |
Масса, не более, г SKF Microlog Inspector I-Pro |
567 |
SKF Microlog Inspector S-Pro |
700 |
беспроводной детектор состояния оборудования (WMCD) CMVL 8000-K |
280 |
