Сведения о средстве измерений: 54716-13 Аппаратура для измерений параметров вибрации

Номер по Госреестру СИ: 54716-13
54716-13 Аппаратура для измерений параметров вибрации
(Multilog IMx-M)

Назначение средства измерений:
Аппаратура для измерений параметров вибрации Multilog IMx-M (далее аппаратура) предназначена для измерений в непрерывном режиме абсолютной вибрации корпуса, относительной вибрации вала, осевого и радиального положения вала, абсолютного и относительного расширения, а также скорости вращения ротора и температуры, проведения спектрального анализа, расчета эксцентриситета и защиты оборудования при недопустимых уровнях вибрации.

сертификация программного обеспечения
Внешний вид. Аппаратура для измерений параметров вибрации, http://oei-analitika.ru рисунок № 1
Внешний вид.
Аппаратура для измерений параметров вибрации
Рисунок № 1

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 23.08.2018
Номер записи - 144792
ID в реестре СИ - 367192
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да

Модификации СИ

Vista 120,

Производитель

Изготовитель - Фирма "SKF Condition Monitoring Center"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Современная Пермь - крупный промышленный центр на востоке европейской части России и третий по величине город в стране после Москвы и Санкт-Петербурга (799,68 кв. км).

Градообразующей осью Перми исторически является река Кама, приток Волги и главная река Западного Урала. Вдоль берегов Камы город протянулся на 70 км, уступая по длине только Санкт-Петербургу и Сочи.

Пермь - один из крупнейших промышленных центров страны. Ведущими отраслями экономики города являются машиностроение, нефте- и газопереработка, электроэнергетика, химия и нефтехимия, пищевая промышленность, деревообработка и полиграфия.

Пересечение трансконтинентальных автомобильных, железнодорожных и воздушных линий делает Пермь значительным транспортным узлом и логистическим центром Урала. Кама - пятая по длине река в Европе. Водный путь по Каме приведет вас в направлении пяти морей - Азовского, Черного, Каспийского, Белого и Балтийского. Автолюбители могут добраться до Перми по федеральной трассе Москва-Чита. Международный аэропорт Большое Савино осуществляет регулярные авиаперевозки по России и за рубеж, имеет пограничные и таможенные службы.

Отчет "Анализ рынка поверки в Перми" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Пермь.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 12
Выдано извещений - 0
Кол-во периодических поверок - 12
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Наличие аналогов СИ: Аппаратура для измерений параметров вибрации (Multilog IMx-M)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
54716-13 Аппаратура для измерений параметров вибрации (Multilog IMx-M)
Фирма "SKF Condition Monitoring Center" (СОЕДИНЕННЫЕ ШТАТЫ )
79893-20 Аппаратура контрольно-измерительная ("Вибробит 500")
Общество с ограниченной ответственностью "Научно-производственное предприятие "ВИБРОБИТ" (ООО НПП "ВИБРОБИТ") (РОССИЯ г. Ростов-на-Дону)

Все средства измерений Общество с ограниченной ответственностью "Научно-производственное предприятие "ВИБРОБИТ" (ООО НПП "ВИБРОБИТ")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
54716-13
23.08.2018
Аппаратура для измерений параметров вибрации, Multilog IMx-M
Фирма "SKF Condition Monitoring Center" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
2 года
58322-14
24.07.2024
Приборы для измерения и анализа вибрации, Microlog
Фирма "SKF Condition Monitoring Center" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
58534-14
25.09.2019
Приборы для измерения и анализа вибрации, SKF Microlog Inspector
Фирма "SKF Condition Monitoring Center" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год

Хабаровск - город в России, административный центр Хабаровского края. Один из крупнейших политических, образовательных и культурных центров Дальнего Востока России. Крупнейший город на Дальнем Востоке с населением 617 441 человек.

Расположен в центре пересечения международных железнодорожных и воздушных транспортных путей на правом берегу Амурской протоки и реки Амур на Среднеамурской низменности, недалеко от границы с Китаем (на катере от речного вокзала до ближайшего китайского города Фуюань около 65 км).

Экономика Хабаровского края диверсифицирована, базируется на развитом и многоотраслевом промышленном производстве, транспортном обслуживании основных грузопотоков. Ведущими отраслями хозяйственного комплекса края являются промышленность (24,6% валового регионального продукта), транспорт и связь (17,3%), торговля (13,9%). В промышленном производстве доля обрабатывающих отраслей составляет более 79%. Основными отраслями промышленности региона являются металлургия, машиностроение, энергетика, нефтепереработка, добыча - угля и руд цветных металлов и производство продуктов питания.

Отчет "Анализ рынка поверки в Хабаровске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Хабаровск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Кто поверяет Аппаратура контрольно-измерительная ("Вибробит 500")

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "КИРОВСКИЙ ЦСМ"
(RA.RU.311362)
РСТ
  • Vista 120
  • 12 0 12 0 12 0 12

    Стоимость поверки Аппаратура контрольно-измерительная ("Вибробит 500")

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (ПО) служит для обработки, визуализации и архивации той информации, которая поступает от измерительных каналов. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с аппаратурой.

    Наименование программного обеспечения

    Идентификационное наименование программного обеспечения

    Номер версии (идентификационный номер) программного обеспечения

    Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

    Алгоритм вычисления цифрового идентификатора программного обеспечения

    SKF @ptitude Monitoring Suite

    @ptitude Analyst

    2012

    v7.0

    Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой анализатора и процессом измерений.

    Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.

    Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.


    Знак утверждения типа

    Знак утверждения типа

    Знак утверждения типа наносится на стойку шасси аппаратуры в виде наклейки и на руководство по эксплуатации методом наклейки или печати.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Руководство по эксплуатации «Аппаратура для измерений параметров вибрации Multilog IMx-M», раздел 5.

    Лист № 4

    Всего листов 4

    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к аппаратуре для измерений параметров вибрации Multilog IMx-M

    1. Техническая документация фирмы «SKF Condition Monitoring Center», Швеция

    Рекомендации по области применения в сфере государственного регулирования обеспечения единства измерений

    - для применения вне сферы государственного регулирования обеспечения единства измерений.

    Поверка

    Поверка

    осуществляется по документу МП 54716-13 «Аппаратура для измерений параметров вибрации Multilog IMx-M фирмы «SKF Condition Monitoring Center», Швеция. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМС» 20.05.2013 г.

    Основные средства поверки: генератор сигналов сложной формы со сверхнизким уровнем искажений DS 360 (г/р № 45344-10); цифровой мультиметр Agilent 34411А (г/р № 33921-07); источник постоянного тока Б5-76 (г/р № 32678-06).


    Изготовитель

    Фирма «SKF Condition Monitoring Center», Швеция. Адрес: Aurorum 30, SE-977 75, Lulea, Sweden

    Заявитель

    Закрытое акционерное общество СКФ (ЗАО СКФ) Адрес: 123317, г. Москва, ул. Тестовская, 10, этаж. 11

    Испытательный центр

    Государственный центр испытаний средств измерений (ГЦИ СИ) ФГУП «ВНИИМС»

    Действие аппаратуры основано на измерении и обработке электрических сигналов, поступающих от первичных преобразователей, имеющих выход по напряжению или току.

    Аппаратура представляет собой модульную конструкцию и состоит из стойки шасси и установленных в ней входных модулей: модуля входа/выхода защиты оборудования, модуля центрального процессора мониторинга состояния, релейного модуля и модуля электропитания.

    Модуль входа /выхода защиты оборудования имеет 16 входных аналоговых каналов и восемь входных импульсных каналов. Аналоговые входы предназначены для измерения и обработки сигналов, поступающих от различных типов преобразователей, имеющих выход от 4 до 20 мА или ±25 В, в частности от акселерометров, велосиметров и датчиков перемещения. Импульсные входы работают с тахометрами, импульсными датчиками и вихретоковыми преобразователями. Модуль позволяет подавать питание на подключаемые преобразователи. Модуль имеет 16 аналоговых и восемь цифровых выходов и позволяет получить выходной унифицированный аналоговый сигнал по току от 4 до 20 мА. Модуль позволяет измерять общий уровень вибрации (пиковое значение и СКЗ виброускорения и виброскорости), перемещение, температуру, проводить расчет эксцентриситета.

    Модуль центрального процессора мониторинга состояния позволяет принимать и одновременно обрабатывать данные со всех каналов, проводить спектральный анализ на основе быстрого преобразования Фурье (БПФ), определять огибающую виброускорения, проводить векторный анализ.

    Аппаратура может содержать от одного до трех модулей реле, которые позволяют контролировать обработанные в реальном времени сигналы, поступающие по каналам измерений, с учетом аварийных пределов, управлять сигнализацией с помощью 32 встроенных реле.

    Электропитание осуществляется    через модуль электропитания переменным

    напряжением от 90 до 264 В (частотой от 47 до 63 Гц).

    Наличие интерфейса служит для подключения к персональному компьютеру.

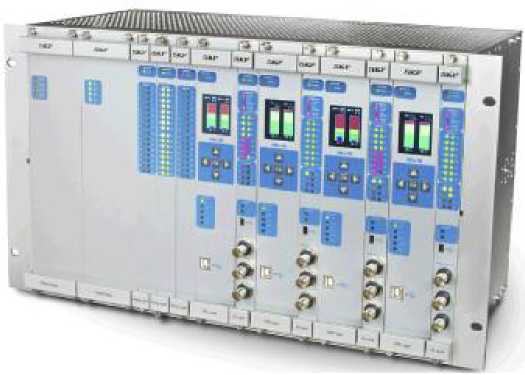

    Внешний вид аппаратуры для измерений параметров вибрации Multilog IMx-M приведен на рисунке 1.

    Внешний вид. Аппаратура контрольно-измерительная (

    Рисунок 1 - Внешний вид аппаратуры для измерений параметров вибрации Multilog

    IMx-M


    Аппаратура для измерений параметров вибрации        1 шт.

    Multilog IMx-M

    Руководство по эксплуатации                           1 экз.

    Методика поверки                                    1 экз.


    Диапазон измерения напряжения для аналогового канала, В           ±25

    от 4 до 20

    Диапазон измерения силы постоянного тока для аналогового канала, мА

    Лист № 3

    Диапазон измерения частоты для импульсного канала, Гц

    Всего листов 4 от 0,2 до 7500

    Диапазоны рабочих частот для аналогового канала (в зависимости от назначения), Гц

    от 0 до 10000;

    от 0 до 40000

    Пределы допускаемой относительной погрешности измерений напряжения в рабочем диапазоне частот по аналоговому каналу (в рабочем диапазоне температур), %

    ±2

    Пределы допускаемой относительной погрешности измерений частоты по импульсному каналу (в рабочем диапазоне температур), %

    ±0,01

    Условия эксплуатации:

    диапазон рабочих температур, °С

    от минус 20 до 65

    Габаритные размеры стойки (длина х высота х ширина), мм

    482 х 266 х 240

    Масса, кг, не более:

    стойка

    модуль ввода/вывода защиты оборудования

    модуль центрального процессора мониторинга состояния

    релейный модуль

    модуль электропитания
