Номер по Госреестру СИ: 58477-14
58477-14 Устройства для распределения тепловой энергии электронные
(Q caloric)
Назначение средства измерений:
Устройства для распределения тепловой энергии электронные Q caloric (далее - устройства) предназначены для измерений разности температуры поверхности отопительного прибора и температуры окружающего воздуха и вычисления на основе измеренной разности температур числа, пропорционального количеству тепловой энергии, выделяемой отопительным прибором. Устройства применяются в жилищно-коммунальном хозяйстве.
Внешний вид.
Устройства для распределения тепловой энергии электронные
Рисунок № 1
Внешний вид.
Устройства для распределения тепловой энергии электронные
Рисунок № 2
Внешний вид.
Устройства для распределения тепловой энергии электронные
Рисунок № 3
Программное обеспечение
Устройство представляет собой управляемый программным обеспечением (ПО) измерительный прибор со следующей функцией:
Необходимое для эксплуатации программное обеспечение установлено в памяти Flash ROM ц-контроллера. Его можно проверить с помощью идентификационного номера и цифрового идентификатора. Рабочие параметры ц-контроллера защищены и описаны в технической документации. Память данных для показаний устройства и различные параметры и коэффициенты радиатора сохранены в оперативной памяти ц-контроллера и доступны через защищенный паролем интерфейс. Вся область электроники устройства не доступна снаружи; устройство можно открыть только с повреждением механической пломбы.
Идентификационные данные ПО
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
Q_caloric5_V15 |
Firmware (встроенное ПО) Q caloric 5 |
EHKV515 |
7C2D |
CRC16 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - уровень С.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на табличку с техническими характеристиками устройства на лицевой панели и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений изложены в Руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к устройства для распределения тепловой энергии электронные Q caloric: Техническая документация фирмы «QUNDIS GmbH».
Поверка
ПоверкаПоверка осуществляется по документу МП 58477-14 «ГСИ. Устройства для распределения тепловой энергии электронные Q caloric. Методика поверки», утвержденному ФГУП «ВНИИМС » 18 апреля 2014 г.
Основные средства поверки:
- термостат, обеспечивающий воспроизведение температуры с погрешностью 0,1 оС ;
- термометр лабораторный по ГОСТ.
Изготовитель
Фирма «QUNDIS GmbH», Германия99098 Erfurt/Germany (г. Эрфурт/Германия), Sonnentor 2
Тел.: +49 (0) 361 26 280-0 Факс: +49 (0) 361 26 280-175
info@qundis.com; www.qundis.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46Тел./факс: (495) 437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Устройства для распределения тепловой энергии электронные Q caloric представляют собой устройства с одним или двумя датчиками температуры.
При комплектации одним датчиком температуры вычисляется разница температур между температурой отопительного прибора и постоянным значением, которое задано для температуры окружающего воздуха.
Устройства состоящие из двух датчиков температуры, измеряют температуру поверхности отопительного прибора одним датчиком температуры, а другим датчиком температуры измеряют температуру окружающего воздуха у отопительного прибора. В вычислительном блоке вычисляется разница между этими температурами, суммируемые за определенный период времени с учетом коэффициента внутреннего теплообмена отопительного прибора. Полученное значение пропорционально количеству тепловой энергии, высвобождаемой отопительным прибором.
Устройство с выносным датчиком температуры. Устройство с двумя датчиками температуры может иметь выносной датчик температуры, измеряющий температуру поверхности отопительного прибора. В этом случае, выносной датчик температуры фиксируется в специальный вход на обратной стороне устройства. При этом выносной датчик температуры всегда заменяет встроенный в устройство датчик температуры, измеряющий температуру поверхности отопительного прибора.
Общий вид устройства представлен на фото 1 и 2.

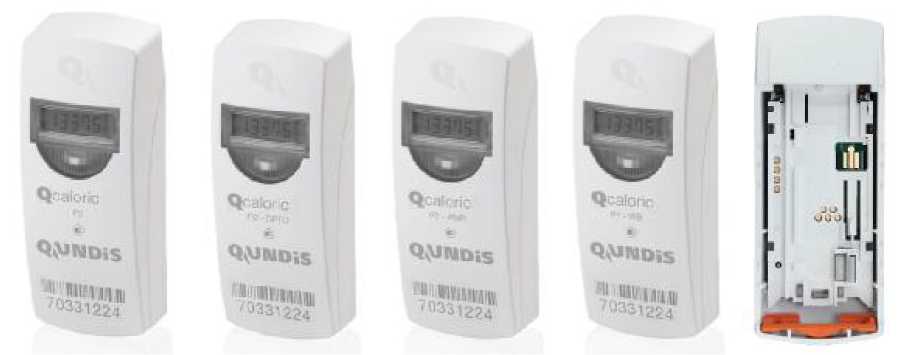

Фото 1. Фотографии общего вида
В зависимости от способа вывода информации устройства имеют маркировку:
P2 - базовая версия устройства с визуальным считыванием информации посредством ЖК (LCD) дисплея;
OPTO - устройство, имеющее оптический инфракрасный порт IrDA;
AMR RF - устройство, имеющее радиомодуль, предназначенное для Q AMR; WB RF - устройство, имеющее радиомодуль, предназначенное для Q Walk-by.
Дополнительная маркировка (ASN номер): НСАх-хххх-хххх-хххх
Полная расшифровка ASN номера определяется в соответствии с технической документацией при заказе товара.

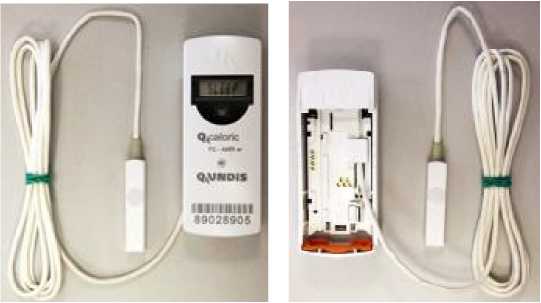

Фото 2. Фотографии общего вида устройства с выносным датчиком температуры
На рисунке 1 указаны места пломбировки от несанкционированного доступа.
Рисунок 1. Места пломбировки
Наименование |
Кол-во |
Примечание |
Устройства для распределения тепловой энергии электронные Q caloric |
1 |
В соответствии с заказом |
Монтажный комплект |
1 |
Поставляется по отдельному заказу в соответствии с типом отопительного прибора |
Руководство по эксплуатации |
1 |
На партию |
Методика поверки |
1 |
На партию |
Паспорт |
1 |
Диапазон измерений температуры отопительного прибора, оС
Диапазон измерений температуры помещения, оС Стартовая температура с 1 температурным датчиком, оС
-
- июнь, июль, август
-
- остальные месяцы года
Постоянная запрограммированная температура помещения (для устройства с 1 температурным датчиком), оС Стартовая температура с 2 температурными датчиками,
от плюс 35 до плюс 105
от 0 до плюс 80
плюс 40
плюс 28
плюс 20
(разница температур отопительного прибора и окружающего воздуха), К 5
Вывод информации ЖК (LCD) дисплей
через радиопередающее устройство через инфракрасный порт IrDA Разрядность ЖК (LCD) дисплея 5 значащих разрядов (99999)
Пределы допускаемой относительной погрешности при измерениях разницы температур, %
12
8
5
3
5 оС < ДТ < 10 оС
10 оС < ДТ < 15 оС
15 ооС < ДТ < 40 оС
40 оС < ДТ
Литиевая батарея, В |
3 |
Срок службы элемента питания до замены, лет Масса (без крепежных элементов), г Г абаритные размеры (ДхШхВ), мм Длина кабелей (дополнительный выносной датчик), м Температура хранения и транспортирования, оС Средний срок службы, лет |
10 (плюс 15 месяцев резерва) не более 59 102 х 40 х 30 1,5; 2,5 и 5 от минус 60 до плюс 50 не менее 12 |
