Номер по Госреестру СИ: 58464-14
58464-14 Трансформаторы напряжения емкостные
(C3VT 550/4)
Назначение средства измерений:
Трансформаторы напряжения емкостные C3VT 550/4 (далее - трансформаторы), предназначены для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты, автоматики, сигнализации и управления в установках переменного тока промышленной частоты.
Внешний вид.
Трансформаторы напряжения емкостные
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства -
Номер записи -
ID в реестре СИ - 371499
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Модификации СИ
vlf-u,
Производитель
Изготовитель - Фирма "Passoni & Villa - Fabbrica Isolatori E Condensatori S.p.A."
Страна - ИТАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№674 от 2021.04.30 ПРИКАЗ о внесении изменений в сведения об утвержденном типе СИ, не влияющих на МХ АИИС КУЭ филиала "Конаковская ГРЭС" ПАО "Энел Россия"
№1412 от 2021.07.21 О внесении изменений в приказ от 30 апреля 2021 г. № 674 "О внесении изменений в сведения об утвержденном типе средств измерений"
№1 от 2019.01.09 О внесении изменений в описание типа на трансформаторы напряжения емкостные C3VT 550/4
Наличие аналогов СИ: Трансформаторы напряжения емкостные (C3VT 550/4)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Passoni & Villa - Fabbrica Isolatori E Condensatori S.p.A."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
21879-01 01.10.2006 |
Трансформаторы тока, CTS Фирма "Passoni & Villa - Fabbrica Isolatori E Condensatori S.p.A." (ИТАЛИЯ ) |
8 лет | |
|
21880-01 01.10.2006 |
Трансформаторы напряжения емкостные, C3VT Фирма "Passoni & Villa - Fabbrica Isolatori E Condensatori S.p.A." (ИТАЛИЯ ) |
8 лет | |
|
58464-14 |
Трансформаторы напряжения емкостные, C3VT 550/4 Фирма "Passoni & Villa - Fabbrica Isolatori E Condensatori S.p.A." (ИТАЛИЯ ) |
ОТ |
8 лет |
Отчет IS_2 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной группы СИ (более 10 тыс. групп). Отчет позволяет оперативно выделить лидеров рынка в конкретной группе СИ, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую группу средств измерений (или несколько групп СИ), год поиска и нажать кнопку "Далее".
Результаты обработки данных представлены таблицей и тремя графиками.
Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.
Кто поверяет Трансформаторы напряжения емкостные (C3VT 550/4)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МОССЧЁТЧИК" (RA.RU.314034) | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Трансформаторы напряжения емкостные (C3VT 550/4)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на табличку трансформаторов химическим методом и на эксплуатационную документацию типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам напряжения емкостным C3VT 550/4
ГОСТ Р 8.746-2011 ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
Поверка
Поверкаосуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
-
- эталон 2-го разряда по ГОСТ Р 8.746-2011;
-
- прибор сравнения КНТ-05 (регистрационный номер в Федеральном
информационном фонде 37854-08);
-
- магазин нагрузок МР 3025 (регистрационный номер в Федеральном
информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на крышку клеммной коробки или на свидетельство о поверке.
Изготовитель
Фирма PASSONI & VILLA - FABBRICA ISOLATORI E CONDENSATORI S.p.A., Италия
Адрес: V.le Suzzani, 229-20162, Milano, Italy
Телефон: 0039-03 66122.1
Web-сайт: www.passioni-villa.com
E-mail: sales.export.uce@passoni-villa.com
Заявитель
Общество с ограниченной ответственностью «НПК» (ООО «НПК»)
ИНН 7446046630
Адрес: 119361, г. Москва, ул. Марии Поливановой, д. 9, офис 4
Телефон: +7 (3519) 49-74-47
E-mail: npk-mag@mail.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия трансформаторов основан на делении высокого напряжения переменного тока с помощью последовательно включенных конденсаторов.
Трансформаторы напряжения состоят из емкостного делителя напряжения и электромагнитного устройства (далее по тексту - ЭМУ). Емкостной делитель состоит из набора конденсаторов с бумажно-пропиленовой изоляцией обкладок, помещенных в залитый маслом изолятор из фарфора или композитного материала, и может быть смонтирован в виде колонны из одной, двух или трех секций.
ЭМУ подключается к выходу делителя напряжения и состоит из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора. Электромагнитный трансформатор имеет секционированную первичную обмотку для подгонки коэффициента трансформации, и две или три вторичных обмотки. ЭМУ заключено в герметичный бак, заполненный маслом. Корпус электромагнитного устройства служит основанием для монтажа колонны емкостного делителя. Высоковольтный ввод расположен на верхнем фланце делителя.
На боковой части бака находится контактная коробка вторичных выводов. Крышка контактной коробки пломбируется с использованием спецболтов для предотвращения несанкционированного доступа. Трансформаторы предназначены для наружной установки.
Общий вид трансформаторов, места пломбирования и нанесения знака поверки представлены на рисунке 1.

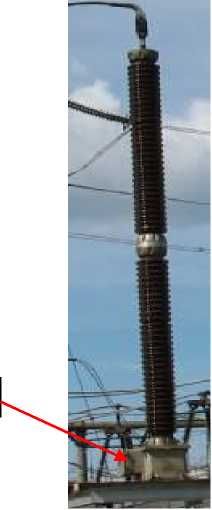

Рисунок 1 - Общий вид средства измерений и обозначение места пломбировки от несанкционированного доступа (A)
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
|
Параметр |
Значения |
|
Наибольшее рабочее напряжение, кВ |
525 |
|
Номинальное напряжение первичной обмотки, кВ |
500/\3 |
|
Значения номинальных напряжений вторичных обмоток, В - основной вторичной обмотки, В |
100/\3; 100/\3; |
|
- дополнительной вторичной обмотки, В |
100 |
|
Класс точности вторичных обмоток - основной вторичной обмотки |
0,2; 0,5 |
|
- дополнительной вторичной обмотки |
3P |
|
Значения номинальных мощностей вторичных обмоток, В^А - основной вторичной обмотки |
200; 400 |
|
- дополнительной вторичной обмотки |
600 |
|
Номинальная частота переменного тока, Гц |
50±0,5 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значения |
|
Габаритные размеры трансформатора, мм, не более | |
|
- высота |
4950 |
|
- длина |
620 |
|
- ширина |
500 |
|
Масса, кг, не более |
655 |
|
Условия эксплуатации по ГОСТ 15150-69 |
У1 |
