58378-14 Анализатор жидкости турбидиметрический
(IPA)
Назначение средства измерений:
Анализатор жидкости турбидиметрический IPA (далее - анализатор) предназначен для измерений массовой концентрации хлоридов в растворе каустической соды, установленный в комплексе по производству ПВХ ООО "РусВинил", Нижегородская область, Кстовский район, г. Кстово, Промзона.
Внешний вид.
Анализатор жидкости турбидиметрический
Рисунок № 1
Программное обеспечение
Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения оценивается как «А» согласно МИ 3286-2010.
Программное обеспечение приборов может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО* |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм цифрового идентификатора ПО |
EPA 2 |
2 |
- |
- |
*и более поздние версии.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в соответствующем разделе паспорта на анализатор жидкости турбидиметрический IPA.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам жидкости турбидиметрическим IPA
Техническая документация «AppliTek NV/SA/Inc.», Бельгия.
Поверка
Поверкаосуществляется по документу МП 58378-14 «Инструкция. Анализатор жидкости турбидиметрический IPA. Методика поверки», разработанному и утвержденному ФГУП «ВНИИМС» 10 февраля 2014 года.
Основные средства поверки:
- ГСО № 7617-99.
Изготовитель
«AppliTek NV/SA/Inc.», БельгияIndustrial Zone « De Prijkels » Venecoweg 19
B-9810 Nazareth, Belgium
Tel.: +32 9 38602, fax.: +32 9 386 72 97
E-mail: team@applitek.com, www.applitek.com
Заявитель
ЗАО «ТЕКНИП РУС», г. Санкт-Петербург Адрес: 196084 г. Санкт-Петербург, Лиговский проспект, д. 266 лит. O Тел/факс: (7) (812) 495 48 70/(7) (812) 495 48 71
Сайт: www.technip.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77/437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Анализатор жидкости турбидиметрический IPA представляет собой стационарный автоматический прибор, выполненный в едином корпусе, в котором расположены три блока: аналитический, электрический и электронный (Рис. 1).

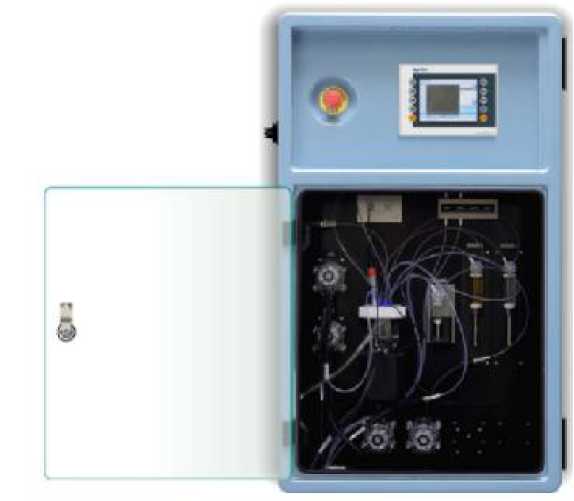

Рисунок 1. Фотография общего вида анализатора IPA.
В аналитический блок входят аналитическая ячейка, состоящая из реакционной емкости с системой дозирования растворов, и первичного преобразователя (турбидиметрического датчика).
Электрический блок представляет собой электрическую схему, обеспечивающую функционирование анализатора.
В электронный блок входят микропроцессор с электронной схемой, обеспечивающие управление анализатором, обработку, хранение и передачу результатов измерений,.
Принцип действия анализатора - турбидиметрический, основанный на изменении коэффициента пропускания пробы вследствие рассеяния потока излучения с длиной волны 430 нм на частицах осадка (AgCl), который образуется при реакции хлоридов с добавленным реагентом (раствор нитрата серебра). Измеренный коэффициент пропускания зависит от содержания хлорид-ионов в пробе.
В реакционный сосуд автоматически отбирают объем пробы, к которой затем добавляют раствор азотной кислоты. После стабилизации в течение 20 секунд производится измерение начального значения коэффициента пропускания при длине волны 430 нм.
Добавляют раствор нитрата серебра, после чего осаждается хлорид серебра в виде взвеси. Конечную величину коэффициента пропускания определяют после 120 секунд перемешивания. По результатам измерений рассчитывают массовую концентрацию хлорид-ионов в пробе.
Вывод результатов измерений может осуществляться непосредственно на ЖК экран. Анализаторы оснащены аналоговым выходом 4-20 мА.
Диапазон измерений массовой концентрации хлорид-ионов, мг/дм3
от 0 до 100
± 2
10
600x1000x465
65
от 10 до 30
3
от 0 до 95 (без конденсации)
230
50
Пределы допускаемой приведенной погрешности измерений, %
Время выполнения цикла измерений, мин, не более Габаритные размеры, мм
Масса, кг, не более
Рабочие условия эксплуатации:
Температура окружающего воздуха, оС
Допускаемое изменение температуры воздуха во время выполнения измерений, оС, не более
Относительная влажность воздуха, %
Напряжение питания переменного тока, В Частота переменного тока, Гц
