Номер по Госреестру СИ: 58285-14
58285-14 Анализаторы жидкости титриметрические
(AppliTek мод. EPA, UPA)
Назначение средства измерений:
Анализаторы жидкости титриметрические AppliTek модели EPA, UPA (далее - анализаторы) предназначены для измерений массовой концентрации анионов (хлоридов, гидроксидов, карбонатов, сульфатов) в технологических жидкостях (рассоле) при производстве хлора, а также в сточных водах общезаводских вспомогательных систем, входящих в состав комплекса по производству ПВХ ООО "РусВинил", Нижегородская область, Кстовский район, г. Кстово.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
AppliTek мод. EPA, UPA
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 3cabb8b0-c37d-4880-d382-3ffee811d875 | 58285-14 | 2020-05-07 | — | актуальная |
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи - 148892
ID в реестре СИ - 371292
Тип производства - единичное
Описание типа
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Изготовитель - Фирма "AppliTek NV/SA/Inc."
Страна - БЕЛЬГИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет MI_4 состоит из одной диаграммы и таблицы. Диаграмма является интерактивной, обладает свойством масштабирования и опцией выгрузки данных в эксель. Таблица оснащена поиском и функцией сортировки по любой из колонок.
Пузырьковая диаграмма "Области и разделы областей измерений" наглядно показывает разделы областей измерений в части количества типов СИ. Из диаграммы можно сделать выводы о величине областей изерений, количестве и размерах, входящих в них разделов СИ.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Бесплатный
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
№3424 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Железнодорожный транспорт" (ТК 045)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
58285-14 |
Анализаторы жидкости титриметрические, AppliTek мод. EPA, UPA Фирма "AppliTek NV/SA/Inc." (БЕЛЬГИЯ ) |
ОТ |
1 год |
|
58378-14 |
Анализатор жидкости турбидиметрический, IPA Фирма "AppliTek NV/SA/Inc." (БЕЛЬГИЯ ) |
ОТ |
1 год |
|
58391-14 |
Анализаторы влажности, Moisture Analyzer Фирма "AppliTek NV/SA/Inc." (БЕЛЬГИЯ ) |
ОТ |
1 год |
|
58393-14 |
Анализаторы хлора колориметрические, ENVIROLYZER Фирма "AppliTek NV/SA/Inc." (БЕЛЬГИЯ ) |
ОТ |
1 год |
|
58763-14 |
Анализаторы кальция и магния, AppliTek мод. UPA, EZ-BRINE Фирма "AppliTek NV/SA/Inc." (БЕЛЬГИЯ ) |
ОТ |
1 год |
Отчет "V_13 Поверки по производителю СИ (подробно)" будет крайне полезен руководителям организаций, оказывающих услуги поверки, при поиске новых клиентов, анализе рынка услуг при доминировании нескольких производителей СИ и оценке позиций конкурентов.
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующего производителя СИ или нескольких производителей одновременно. Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.
2- Указать минимальный объём поверок (организации, имеющие меньше поверок отображаться в отчете не будут).
Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.
Таблица содержит 6 колонок:
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения оценивается как «А» согласно МИ 3286-2010.
Программное обеспечение приборов может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО* |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм цифрового идентификатора ПО |
|
UPA 2 |
2 |
- |
- |
|
EPA 2 |
2 |
- |
- |
*и более поздние версии.
Знак утверждения типа наносится на титульный лист паспорта типографским способом.
приведены в соответствующем разделе паспорта на анализаторы жидкости титриметриче-ские AppliTek модели EPA, UPA.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам жидкости титриметрическим AppliTek модели EPA, UPA
1. Техническая документация «AppliTek NV/SA/Inc.», Бельгия.
осуществляется по документу МП 58285-14 «Инструкция. Анализаторы жидкости титримет-рические AppliTek модели EPA, UPA. Методика поверки», разработанному и утвержденному ФГУП «ВНИИМС» 10 февраля 2014 года.
Основные средства поверки:
- ГСО состава хлорид - ионов № 7617-99;
- ГСО состава сульфат - ионов № 7684-99;
- стандарт - титр натрий гидроокись по ТУ 2642-001-56278322-2008;
- стандарт - титр натрий углекислый по ТУ 2642-001-56278322-2008.
Анализаторы представляют собой стационарные автоматические приборы, выполненные в едином корпусе, в котором расположены три блока: аналитический, электрический и электронный (Рис. 1-2).
В аналитический блок входят аналитическая ячейка, состоящая из реакционной емкости с системой дозирования растворов, и первичного преобразователя (датчика), измеряющего физико-химические свойства пробы при выполнении измерений (в зависимости от метода измерений).
Электрический блок представляет собой электрическую схему, обеспечивающую функционирование анализатора.
В электронный блок входят микропроцессор с электронной схемой, обеспечивающие управление анализатором, обработку, хранение и передачу результатов измерений,
Ввод пробы осуществляют шприцом через уплотнительную прокладку. Для твердых проб используют испаритель, осуществляющий нагрев пробы.
Принцип действия анализаторов основан на непрерывном измерении сигнала, поступающего от первичного преобразователя в процессе добавления раствора с установленным значением концентрации реагента (титранта) до достижения точки эквивалентности. Объем титранта, израсходованного для проведения реакции пропорционален содержанию определяемого компонента.
Анализатор модели UPA зав. № AT-RMS005A предназначен для измерений массовой концентрации карбонат- и гидроксид- ионов в технологической жидкости (рассоле). Метод титрования - кислотно-основной с потенциометрическим определением точек эквивалентности. Отобранный объем пробы титруют раствором соляной кислоты с молярной концентрацией 0,05 моль/дм3. Фиксируют объем титранта, необходимого для достижения каждой из двух точек эквивалентности (точки перегиба на графике кривой титрования), по которым рассчитывают концентрации гидроксид- ионов и карбонат- ионов, соответственно.
Анализатор модели EPA зав. № AT-YWF020E предназначен для измерений массовой концентрации хлорид- ионов в сточной воде. Метод титрования - аргентометрический с потенциометрическим определением точки эквивалентности (серебряный электрод). Отобранный объем пробы в присутствии азотной кислоты титруют раствором нитрата серебра с молярной концентрацией 0,02 моль/дм3.
Анализатор модели EPA зав. № AT-YWF020G предназначен для измерений массовой концентрации сульфат-ионов в сточной воде. В пробу добавляют раствор хлорида бария (избыток) при рН 1,5. Избыток ионов бария, не вступившего в реакцию, титруют раствором ди-гидроэтилендиаминтетраацетата натрия (ЭДТА) с молярной концентрацией 0,01 моль/дм3 в присутствии индикаторного раствора. Метод определения точки эквивалентности - колориметрический.
Вывод результатов измерений может осуществляться непосредственно на ЖК экран.
Анализаторы оснащены аналоговым выходом 4-20 мА.

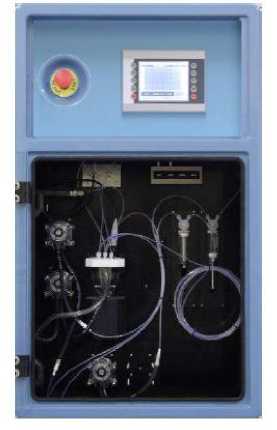

Рисунок 1. Фотография общего вида анализатора модели UPA.

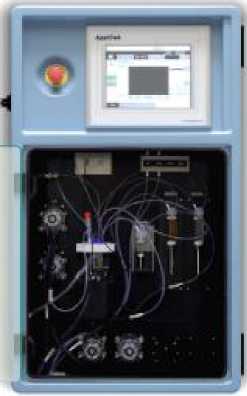

Рисунок 2. Фотография общего вида анализатора модели EPA.
анализаторов приведены в таблице 2.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
модели UPA, зав. № AT-RMS005A |
модели EPA, зав.№ AT-YWF020E |
модели EPA, зав.№ AT- YWF020G | |
|
Определяемые ионы |
CO32- |
OH- |
Cl- |
SO42- |
|
Диапазон измерений массовой концентрации определяемых ионов, мг/дм3 |
от 50 до 500 |
от 50 до 300 |
от 0 до 200 |
от 0 до 400 |
|
Пределы допускаемой приведенной погрешности измерений, % |
± 2 |
± 3 | ||
|
Время выполнения цикла измерений, мин, не более |
10 |
|
Потребляемая мощность, Вт, не более |
150 |
|
Габаритные размеры, мм |
600x1000x465 |
|
Масса, кг, не более |
65 |
|
Рабочие условия эксплуатации: | |
|
Температура окружающего воз-о духа, С |
от 10 до 30 |
|
Допускаемое изменение температуры воздуха во время выполнения измерений, оС, не более |
3 |
|
Относительная влажность возду- |
от 0 до 95 |
|
ха, % |
(без конденсации) |
|
Напряжение питания переменного тока, В |
220 |
|
Частота переменного тока, Гц |
50 |
