Номер по Госреестру СИ: 58341-14
58341-14 Штангенциркули с отсчетом по нониусу
(0184, 0185, 0188, 0189, DUO-FIX 0190, 0194, 0195, 0196, 0198, 0199, 0203, 0230, 0231, 0234, 0235, 0236, 0237)
Назначение средства измерений:
Штангенциркули с отсчетом по нониусу модификаций 0184, 0185, 0188, 0189, DUO-FIX 0190, 0194, 0195, 0196, 0198, 0199, 0203, 0230, 0231, 0234, 0235, 0236, 0237 (далее по тексту - штангенциркули) предназначены для измерений наружных и внутренних линейных размеров деталей, а также глубины пазов и выемок.
Внешний вид.
Штангенциркули с отсчетом по нониусу
Рисунок № 1
Внешний вид.
Штангенциркули с отсчетом по нониусу
Рисунок № 2
Внешний вид.
Штангенциркули с отсчетом по нониусу
Рисунок № 3
Внешний вид.
Штангенциркули с отсчетом по нониусу
Рисунок № 4
Внешний вид.
Штангенциркули с отсчетом по нониусу
Рисунок № 5
Внешний вид.
Штангенциркули с отсчетом по нониусу
Рисунок № 6
Внешний вид.
Штангенциркули с отсчетом по нониусу
Рисунок № 7
Внешний вид.
Штангенциркули с отсчетом по нониусу
Рисунок № 8
Внешний вид.
Штангенциркули с отсчетом по нониусу
Рисунок № 9
Внешний вид.
Штангенциркули с отсчетом по нониусу
Рисунок № 10
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 29.08.2019
Номер записи - 148959
ID в реестре СИ - 371359
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
0237, 0236206, 0236 213, 0236, 0234 214, 0234, 0231, 0230, исп. 0230 503, 0198; ШЦ-I-150-0,05, 0198, ШЦ-I-150-0,05, 0198 ШЦ-I-150-0,05, 0198, 0189, 0185, 0184505, 0184,0185,0188,0189,DUO-FIX0190,0194,019,0196,0198,0199,0203,0230,0231,0234,0235,0236,0237, 0184, 0185, 0188, 0189, DUO-FIX 0190, 0194, 0195, 0196, 0198, 0199, 0203, 0230, 0231, 0234, 0235, 0236, 0237, 0184 исп. 0184 501, (0-150) мм,
Производитель
Изготовитель - Фирма "HELIOS-PREISSER"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Cправочник реагентов составлен по данным из реестра "Сведения о результатах поверки средств измерений" ФГИС АРШИН и содержит сведения о реагентах, используемых при поверке средств измерений.
Справочник содержит более 150 записей и постоянно пополняется силами сотрудников ФГУП ВНИИМС. Описание каждого из реагентов состоит из наименования и цифро-буквенного кода.
Статистика
Кол-во поверок - 1031
Выдано извещений - 98
Кол-во периодических поверок - 662
Кол-во средств измерений - 207
Кол-во владельцев - 54
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 6750 дн.
Приказы РСТ, где упоминается данный тип СИ
№3416 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Атомная техника" (ТК 322)
Наличие аналогов СИ: Штангенциркули с отсчетом по нониусу (0184, 0185, 0188, 0189, DUO-FIX 0190, 0194, 0195, 0196, 0198, 0199, 0203, 0230, 0231, 0234, 0235, 0236, 0237)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "HELIOS-PREISSER"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
58339-14 29.08.2019 |
Штангенциркули с отсчетом по круговой шкале, 0216, 0217, 0218, 0219 Фирма "HELIOS-PREISSER" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
58341-14 29.08.2019 |
Штангенциркули с отсчетом по нониусу, 0184, 0185, 0188, 0189, DUO-FIX 0190, 0194, 0195, 0196, 0198, 0199, 0203, 0230, 0231, 0234, 0235, 0236, 0237 Фирма "HELIOS-PREISSER" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
58489-14 25.09.2019 |
Штангенциркули с цифровым отсчетом, DIGI-MET мод. 0220, 0221, 0222, 0223, 0224, 0225, 1220, PRISMA 1222, 1226, 1230, 1231, 1234, 1235, PRISMA 1238, 1240, 1241, 1242, 1243 Фирма "HELIOS-PREISSER" (ГЕРМАНИЯ ) |
ОТ |
1 год |
Простой и наглядный отчет, показывающий в динамике частоту добавления во ФГИС АРШИН средств измерений по конкретному производителю.
Отчет представлен в виде графика и таблицы. График имеет возможность масштабирования и выгрузку данных в Exel. Таблица поддерживает возможность поиска и сортировки по любому из полей.
В таблице выводится информация по всем типам СИ, выбранного производителя, которая включает в себя:
- рег. номер в ФГИС АРШИН
- дата публикации
- наименование СИ и обозначение
- наименование и страну изготовителя
- ссылки на описание типа и методику поверки
- межповерочный интервал в соответствии с описанием типа
Кто поверяет Штангенциркули с отсчетом по нониусу (0184, 0185, 0188, 0189, DUO-FIX 0190, 0194, 0195, 0196, 0198, 0199, 0203, 0230, 0231, 0234, 0235, 0236, 0237)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (30063-12) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ЮЖУРАЛ-ТЕСТ" (RA.RU.312195) | 12 | 1 | 0 | 8 | 1 | 8 | 0 | 8 | ||
| АО "РАДИОЗАВОД" (RA.RU.310684) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "КИПМЕТСЕРВИС" (RA.RU.310460) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ЗРТО" | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 6 | 0 | 5 | 0 | 6 | 0 | 5 | ||
| ПАО «Уралкуз» (RA.RU.312329) | 5 | 0 | 5 | 2 | 0 | 0 | 0 | |||
| АО "ГОС МКБ "ВЫМПЕЛ" ИМ. И.И. ТОРОПОВА" (РОСС СОБ 3.00231.2014) | 62 | 8 | 0 | 62 | 1 | 62 | 0 | 62 | ||
| ФБУ "СМОЛЕНСКИЙ ЦСМ" (RA.RU.311305) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "ТАТМЕТРОЛОГИЯ" (RA.RU.311659) | 4 | 0 | 4 | 0 | 0 | 0 | 0 | |||
| АО "ЗРТО" (1513) | 6 | 0 | 5 | 0 | 0 | 0 | 0 | |||
| ФГУП "РФЯЦ - ВНИИТФ ИМ. АКАДЕМ. Е.И. ЗАБАБАХИНА" (RA.RU.311874) | 52 | 6 | 5 | 47 | 0 | 52 | 5 | 47 | ||
| ООО "ДБУ" (RA.RU.312665) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ПАО "ЗИП" (0676) | 15 | 3 | 0 | 15 | 1 | 15 | 0 | 15 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 5 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311482) | РСТ | 50 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ПАО "КОРПОРАЦИЯ ВСМПО-АВИСМА" (RA.RU.311434) | 99 | 1 | 19 | 78 | 23 | 97 | 19 | 78 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 10 | 0 | 10 | 0 | 10 | 0 | 10 | ||
| ООО "ЧЦМК" (RA.RU.312952) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО "ЮЖУРАЛ-ТЕСТ" (RA.RU.312195) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО КБХА (РОСС СОБ 3.00111.2013) | 26 | 1 | 25 | 2 | 26 | 1 | 25 | |||
| ПАО "КАЗАНСКИЙ ВЕРТОЛЕТНЫЙ ЗАВОД" (1060) | 155 | 8 | 1 | 154 | 17 | 154 | 1 | 153 | ||
| АО "НПЦ" ПОЛЮС" (RA.RU.313331) | 65 | 9 | 9 | 56 | 19 | 65 | 9 | 56 | ||
| ДЦМ ОКТ ЖД ОАО РЖД (RA.RU.310555) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 4 | 0 | 3 | 0 | 2 | 0 | 2 | ||
| АО "ЗАВОД "ПРИБОР" (RA.RU.311978) | 6 | 0 | 6 | 4 | 0 | 0 | 0 | |||
| АО «ТЯЖМАШ» (RA.RU.311513) | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 2 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| АО "ПНИТИ" (RA.RU.312453) | 53 | 2 | 9 | 40 | 13 | 49 | 9 | 40 | ||
| ООО "МС-РЕСУРС" (RA.RU.312581) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ФБУ «Нижнетагильский ЦСМ» (91) | РСТ | 9 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 95 | 4 | 56 | 23 | 1 | 91 | 56 | 19 | |
| ОАО "Корпорация "ВСМПО-АВИСМА" (RA.RU.311434) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "АДМИРАЛТЕЙСКИЕ ВЕРФИ" (RA.RU.311379) | 62 | 6 | 0 | 59 | 11 | 62 | 0 | 59 | ||
| Октябрьская железная дорога - филиал ОАО "РЖД" (RA.RU.310555) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 3 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| АО "ГКНПЦ ИМ. М.В. ХРУНИЧЕВА" (РОСС СОБ.3.00216.2014) | 22 | 0 | 18 | 2 | 15 | 0 | 15 | |||
| ФБУ "ЦСМ в Челябинской области" (RA.RU.311482) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ЦАГИ (РОСС СОБ 3.00082.2013) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "СМОЛЕНСКИЙ ЦСМ" (RA.RU.311305) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО "НПЦ" ПОЛЮС" (RA.RU.313331) | 20 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ПАО "Казанский вертолетный завод" (1060) | 55 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ПНИТИ" (RA.RU.312453) | 11 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО РМЦ "Калиброн" (РОСС RU.0001.310096) | 26 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "РФЯЦ ВНИИТФ им. академика Е.И.Забабахина" (RA.RU.311874) | 23 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Челябинский ЦСМ» (RA.RU.311503) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| АО "ОБУХОВСКИЙ ЗАВОД" (1513) | 2 | 1 | 0 | 2 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 2 | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ООО НПП "ЧИЗ" (RA.RU.311575) | 3 | 0 | 3 | 1 | 3 | 0 | 3 |
Стоимость поверки Штангенциркули с отсчетом по нониусу (0184, 0185, 0188, 0189, DUO-FIX 0190, 0194, 0195, 0196, 0198, 0199, 0203, 0230, 0231, 0234, 0235, 0236, 0237)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
407 | 1720 |
|
ФБУ Калужский ЦСМ Калужская область |
285 | 1720 |
|
Красноярский центр метрологии - структурное подразделение Красноярской железной дороги - филиала ОАО РЖД Красноярский край |
653 | 1720 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
1180 | 1720 |
|
ФБУ УРАЛТЕСТ Свердловская область |
941 | 1720 |
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетод измерений приведен в разделе «Порядок работы» паспорта штангенциркулей .
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к штангенциркулям с отсчетом по нониусу модификаций 0184, 0185, 0188, 0189, DUO-FIX 0190, 0194, 0195, 0196, 0198, 0199, 0203, 0230, 0231, 0234, 0235, 0236, 0237
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1-10-9 ...50 м и длин волн в диапазоне 0,2 ... 50 мкм».
Техническая документация фирмы-изготовителя.
Поверка
Поверка осуществляется в соответствии с документом по поверке Мп 58341-14 «Штангенциркули с отсчетом по нониусу модификаций 0184, 0185, 0188, 0189, DUO-FIX 0190, 0194, 0195, 0196, 0198, 0199, 0203, 0230, 0231, 0234, 0235, 0236, 0237. Методика поверки», утвержденным ФГУП «ВНИИМС» 10 июля 2014 г.Основные средства поверки:
- меры длины концевые плоскопараллельные 4-го разряда по ГОСТ Р 8.763-2011.
- кольца эталонные серии 355 Е (Госреестр № 43597-10).
Изготовитель
Фирма HELIOS-PREISSER, ГерманияSteinbeisstrasse 6 72501 Gammertingen, Germany Tel. +49 7574 400-60, fax +49 7574 400-91 www.helios-preisser.de, e-mail: vertrieb@helios-preisser.de
Заявитель
ООО НПО «Промконтроль» 454006, г. Челябинск, ул. Российская, 63-А
Тел/факс. (351)729-94-88
E-mail: info@promcontrol.ru , сайт: www.promcontrol.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»).
Адрес: 119361, г. Москва, ул. Озерная, д. 46 Телефон: (495) 437-55-77, факс: (495) 437-56-66,
E-mail: office@vniims.ru
Штангенциркули состоят из следующих элементов: штанги, рамки с нониусом, зажимающего элемента, глубиномера (кроме модификаций 0230, 0231, 0234, 0235, 0236, 0237), губок с плоскими измерительными поверхностями для измерений наружных размеров, губок с кромочными измерительными поверхностями для измерений внутренних размеров (кроме модификаций 0230, 0231, 0234, 0235, 0236, 0237), губок с цилиндрическими измерительными поверхностями (для модификации 0230, 0231, 0234, 0235, 0236, 0237), губок с кромочными измерительными поверхностями для измерений наружных размеров (для модификации 0230, 0231, 0234, 0235, 0236, 0237).
Принцип действия штангенциркулей - механический. Отсчет размеров производится методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенциркуля.
Штангенциркули модификаций 0184 (рисунок 1), 0185 (рисунок 2), 0188 (рисунок 3), 0189 (рисунок 4), DUO-FIX 0190 (рисунок 5), 0194 (рисунок 6), 0195 (рисунок 7), 0196 (рисунок 8), 0198 (рисунок 9), 0199 (рисунок 10), 0203 (рисунок 11) двухсторонние с глубиномером, изготавливаются в стандартном исполнении. Отличаются между собой диапазоном измерений, сечением глубиномера (прямоугольное или круглое), наличием стопорного винта или без него.
Штангенциркули модификаций 0230 (рисунок 12), 0231 (рисунок 13), 0234 (рисунок 14), 0235 (рисунок 15) двухсторонние без глубиномера, имеют стандартное исполнение, отличаются между собой наличием микрометрической подачи (для модификаций 0231, 0235).
Штангенциркули модификаций 0236 (рисунок 16), 0237 (рисунок 17) односторонние. Изготавливаются как в стандартном исполнении (рисунки 16, а, 17, а), так и с удлиненными губками для наружных измерений (рисунки 16, б, 17, б). Штангенциркули модификации 0237 имеют микрометрическую подачу.
|
U |
■ ■ 1 ? ' - __ .iJW | |||
|
HR- |
---------------------------------■, ■I'Hi.ii-iiLi |
L i- .J i ......яяй |
Op ГЛ - | |
|
Г-Ч5-. 1 “i ■■ | ||||
|
1 |
f F | |||
Рисунок 1 - Общий вид штангенциркулей модификации 0184
Рисунок 2 - Общий вид штангенциркулей модификации 0185
Рисунок 3 - Общий вид штангенциркулей модификации 0188
Рисунок 4 - Общий вид штангенциркулей модификации 0189
' ................ ..............И.....|Иш||||1^‘||||||1|||||||||1|||||||||1<||Й1п1лЙ| *
Ч F
Рисунок 5 - Общий вид штангенциркулей модификации DUO-FIX 0190

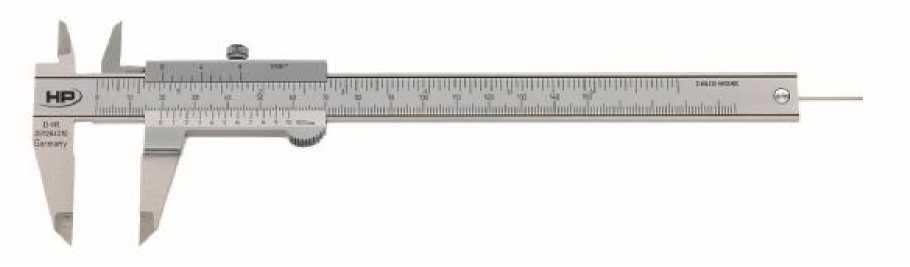

Рисунок 6 - Общий вид штангенциркулей модификации 0194

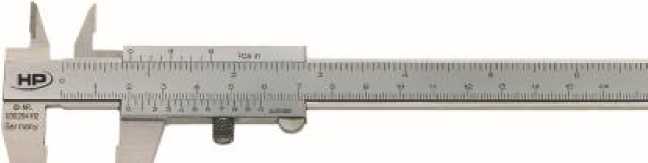

Рисунок 7 - Общий вид штангенциркулей модификации 0195
/ ' —
1
|/Рисунок 8 - Общий вид штангенциркулей модификации 0196
Рисунок 9 - Общий вид штангенциркулей модификации 0198
Рисунок 10 - Общий вид штангенциркулей модификации 0199

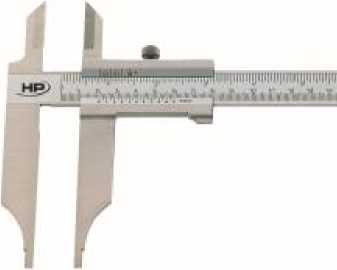

Рисунок 11 - Общий вид штангенциркулей модификации 0203
Рисунок 12 - Общий вид штангенциркулей модификации 0230
Рисунок 13 - Общий вид штангенциркулей модификации 0231
Рисунок 14 - Общий вид штангенциркулей модификации 0234
рт1ГЛ1Ппж^ТГт|1ПТПГ1НЧЧ1||Т|Ц|1рт|||||||Щ1«,|0|1|1|1|у^|Г|ч'|||1|1|Ц|||||Т||1|Г1|1Г j ».t 4» i"e ьЛ 4!h Vi * я j гв ■ I '/J < т и ra »J л я к н з т t r ь! ai:

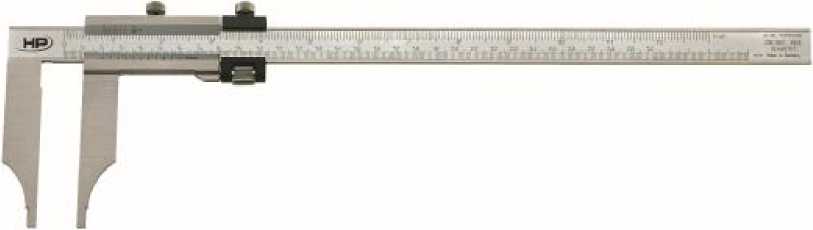

Рисунок 15 - Общий вид штангенциркулей модификации 0235

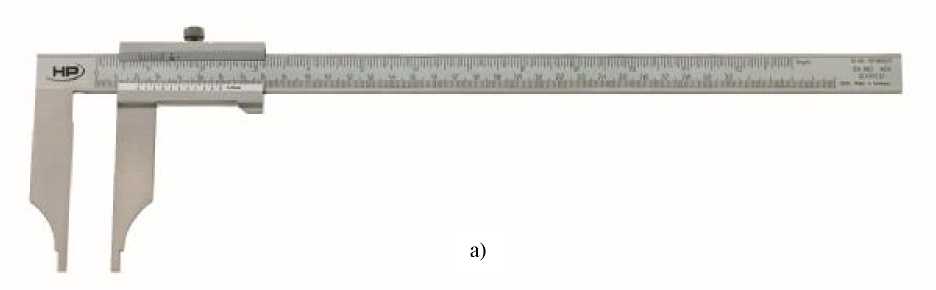

Рисунок 16 - Общий вид штангенциркулей модификации 0236
а)
HP'

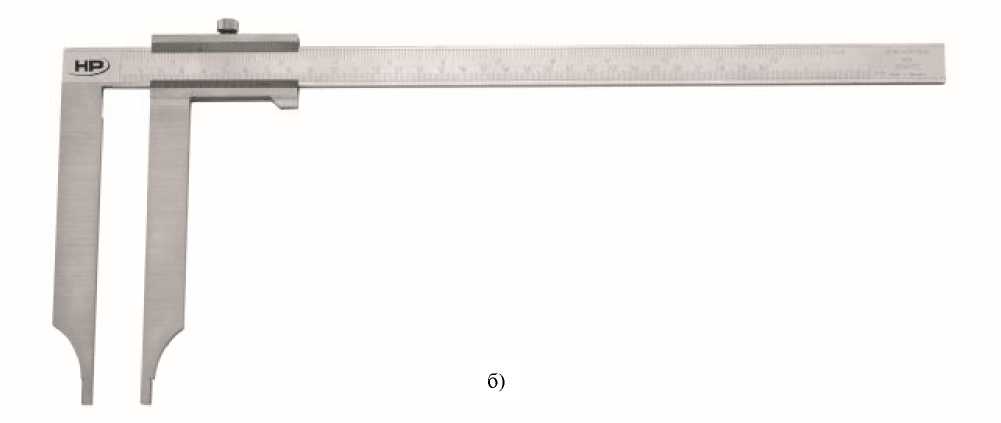

б)

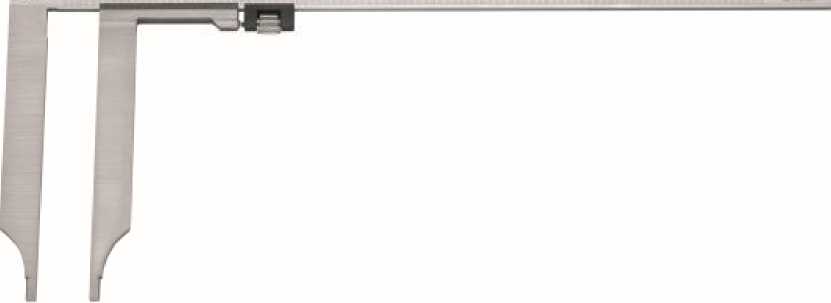

Рисунок 17 - Общий вид штангенциркулей модификации 0237
Таблица 1. Основные технические и метрологические характеристики
|
Модификация |
Исполне ние |
Диапазон измерений, мм |
Размер сдвинутых до соприкосновения губок с цилиндрическими измерительными поверхностями, мм |
Длина плоских губок для измерений наружных размеров, мм |
Размеры сечения глубиномера, мм |
|
0184 |
0184 501 |
от 0 до 150 |
- |
40 |
1,25 х 3,76 |
|
0184 505 |
от 0 до 200 |
- |
40 |
1,25 х 3,76 | |
|
0185 |
0185 501 |
от 0 до 150 |
- |
40 |
1,25 х 3,76 |
|
0188 |
0188 501 |
от 0 до 150 |
- |
40 |
1,25 х 3,76 |
|
0189 |
0189 501 |
от 0 до 150 |
- |
40 |
1,25 х 3,76 |
|
DUO-FIX 0190 |
0190 501 |
от 0 до 150 |
- |
40 |
1,25 х 3,76 |
|
0194 |
0194 501 |
от 0 до 150 |
- |
40 |
0 1,8 |
|
0195 |
0195 501 |
от 0 до 150 |
- |
40 |
0 1,8 |
|
0196 |
0196 501 05 |
от 0 до 150 |
- |
40 |
1,25 х 3,76 |
|
0196 501 16 |
от 0 до 150 |
- |
40 |
1,25 х 3,76 | |
|
0196 505 16 |
от 0 до 200 |
- |
40 |
0 1,8 | |
|
0198 |
0198 501 |
от 0 до 150 |
- |
40 |
1,25 х 3,76 |
Продолжение таблицы 1
|
Модификация |
Испол нение |
Диапазон измерений, мм |
Размер сдвинутых до соприкосновения губок с цилиндрическими измерительными поверхностями, мм |
Длина плоских губок для измерений наружных размеров, мм |
Размеры сечения глубиномера, мм |
|
0199 |
0199 501 |
от 0 до 150 |
- |
40 |
1,25 х 3,76 |
|
0203 |
0203 501 |
от 0 до 150 |
- |
40 |
1,25 х 3,76 |
|
0230 |
0230 501 |
от 0 до 200 |
10 |
80 |
- |
|
0230 502 |
от 0 до 250 |
10 |
80 |
- | |
|
0230 503 |
от 0 до 300 |
10 |
90 |
- | |
|
0230 508 |
от 0 до 500 |
20 |
150 |
- | |
|
0231 |
0231 501 |
от 0 до 200 |
10 |
80 |
- |
|
0231 502 |
от 0 до 250 |
10 |
80 |
- | |
|
0231 503 |
от 0 до 300 |
10 |
90 |
- | |
|
0231 508 |
от 0 до 500 |
20 |
150 |
- | |
|
0234 |
0234 201 |
от 0 до 200 |
10 |
80 |
- |
|
0234 202 |
от 0 до 250 |
10 |
80 |
- | |
|
0234 203 |
от 0 до 300 |
10 |
90 |
- | |
|
0234 205 |
от 0 до 400 |
20 |
125 |
- | |
|
0234 208 |
от 0 до 500 |
20 |
150 |
- | |
|
0234 211 |
от 0 до 600 |
20 |
150 |
- | |
|
0234 214 |
от 0 до 800 |
20 |
150 |
- | |
|
0234 218 |
от 0 до 1000 |
20 |
150 |
- | |
|
0234 222 |
от 0 до 1250 |
30 |
200 |
- | |
|
0234 224 |
от 0 до 1500 |
30 |
200 |
- | |
|
0234 226 |
от 0 до 2000 |
30 |
200 |
- | |
|
0234 с хромированными шкалой и нониусом |
0234 501 |
от 0 до 200 |
10 |
80 |
- |
|
0234 502 |
от 0 до 250 |
10 |
80 |
- | |
|
0234 503 |
от 0 до 300 |
10 |
90 |
- | |
|
0234 505 |
от 0 до 400 |
20 |
125 |
- | |
|
0234 508 |
от 0 до 500 |
20 |
150 |
- | |
|
0234 511 |
от 0 до 600 |
20 |
150 |
- | |
|
0234 514 |
от 0 до 800 |
20 |
150 |
- | |
|
0234 518 |
от 0 до 1000 |
20 |
150 |
- | |
|
0234 522 |
от 0 до 1250 |
30 |
200 |
- | |
|
0234 524 |
от 0 до 1500 |
30 |
200 |
- | |
|
0234 526 |
от 0 до 2000 |
30 |
200 |
- | |
|
0235 |
0235 201 |
от 0 до 200 |
10 |
80 |
- |
|
0235 202 |
от 0 до 250 |
10 |
80 |
- | |
|
0235 203 |
от 0 до 300 |
10 |
90 |
- | |
|
0235 205 |
от 0 до 400 |
20 |
125 |
- | |
|
0235 208 |
от 0 до 500 |
20 |
150 |
- | |
|
0235 211 |
от 0 до 600 |
20 |
150 |
- | |
|
0235 214 |
от 0 до 800 |
20 |
150 |
- | |
|
0235 218 |
от 0 до 1000 |
20 |
150 |
- | |
|
0235 222 |
от 0 до 1250 |
30 |
200 |
- | |
|
0235 224 |
от 0 до 1500 |
30 |
200 |
- | |
|
0235 226 |
от 0 до 2000 |
30 |
200 |
- |
Продолжение таблицы 1
|
Модификация |
Испол нение |
Диапазон измерений, мм |
Размер сдвинутых до соприкосновения губок с цилиндрическими измерительными поверхностями, мм |
Длина плоских губок для измерений наружных размеров, мм |
Размеры сечения глубиномера, мм |
|
0235 с хромированными шкалой и нониусом |
0235 501 |
от 0 до 200 |
10 |
80 |
- |
|
0235 502 |
от 0 до 250 |
10 |
80 |
- | |
|
0235 503 |
от 0 до 300 |
10 |
90 |
- | |
|
0235 505 |
от 0 до 400 |
20 |
125 |
- | |
|
0235 508 |
от 0 до 500 |
20 |
150 |
- | |
|
0235 511 |
от 0 до 600 |
20 |
150 |
- | |
|
0235 514 |
от 0 до 800 |
20 |
150 |
- | |
|
0235 518 |
от 0 до 1000 |
20 |
150 |
- | |
|
0235 522 |
от 0 до 1250 |
30 |
200 |
- | |
|
0235 524 |
от 0 до 1500 |
30 |
200 |
- | |
|
0235 526 |
от 0 до 2000 |
30 |
200 |
- | |
|
0236 |
0236 201 |
от 0 до 200 |
10 |
80 |
- |
|
0236 202 |
от 0 до 250 |
10 |
80 |
- | |
|
0236 203 |
от 0 до 300 |
10 |
90 |
- | |
|
0236 205 |
от 0 до 400 |
20 |
125 |
- | |
|
0236 208 |
от 0 до 500 |
20 |
150 |
- | |
|
0236 211 |
от 0 до 600 |
20 |
150 |
- | |
|
0236 214 |
от 0 до 800 |
20 |
150 |
- | |
|
0236 218 |
от 0 до 1000 |
20 |
150 |
- | |
|
0236 222 |
от 0 до 1250 |
30 |
200 |
- | |
|
0236 224 |
от 0 до 1500 |
30 |
200 |
- | |
|
0236 226 |
от 0 до 2000 |
30 |
200 |
- | |
|
0236 230 |
от 0 до 3000 |
50 |
200 |
- | |
|
0236 с хромированными шкалой и нониусом |
0236 501 |
от 0 до 200 |
10 |
80 |
- |
|
0236 502 |
от 0 до 250 |
10 |
80 |
- | |
|
0236 503 |
от 0 до 300 |
10 |
90 |
- | |
|
0236 505 |
от 0 до 400 |
20 |
125 |
- | |
|
0236 508 |
от 0 до 500 |
20 |
150 |
- | |
|
0236 511 |
от 0 до 600 |
20 |
150 |
- | |
|
0236 514 |
от 0 до 800 |
20 |
150 |
- | |
|
0236 518 |
от 0 до 1000 |
20 |
150 |
- | |
|
0236 522 |
от 0 до 1250 |
30 |
200 |
- | |
|
0236 524 |
от 0 до 1500 |
30 |
200 |
- | |
|
0236 526 |
от 0 до 2000 |
30 |
200 |
- |
Продолжение таблицы 1
|
Модификация |
Испол нение |
Диапазон измерений, мм |
Размер сдвинутых до соприкосновения губок с цилиндрическими измерительными поверхностями, мм |
Длина губок для наружных измерений, мм |
Размеры сечения глубиномера, мм |
|
0236 с удлиненными губками |
0236 204 |
от 0 до 300 |
10 |
150 |
- |
|
0236 206 |
от 0 до 400 |
20 |
150 |
- | |
|
0236 207 |
от 0 до 400 |
20 |
200 |
- | |
|
0236 209 |
от 0 до 500 |
20 |
200 |
- | |
|
0236 210 |
от 0 до 500 |
20 |
250 |
- | |
|
0236 212 |
от 0 до 600 |
20 |
200 |
- | |
|
0236 213 |
от 0 до 600 |
20 |
300 |
- | |
|
0236 215 |
от 0 до 800 |
20 |
200 |
- | |
|
0236 216 |
от 0 до 800 |
20 |
300 |
- | |
|
0236 217 |
от 0 до 800 |
20 |
400 |
- | |
|
0236 219 |
от 0 до 1000 |
20 |
200 |
- | |
|
0236 220 |
от 0 до 1000 |
20 |
300 |
- | |
|
0236 221 |
от 0 до 1000 |
20 |
500 |
- | |
|
0236 225 |
от 0 до 1500 |
30 |
300 |
- | |
|
0236 227 |
от 0 до 2000 |
30 |
300 |
- | |
|
0236 231 |
от 0 до 3000 |
50 |
300 |
- | |
|
0236 с удлиненными губками и с хроми-ро-ванными шкалой и нониусом |
0236 504 |
от 0 до 300 |
10 |
150 |
- |
|
0236 506 |
от 0 до 400 |
20 |
150 |
- | |
|
0236 507 |
от 0 до 400 |
20 |
200 |
- | |
|
0236 509 |
от 0 до 500 |
20 |
200 |
- | |
|
0236 510 |
от 0 до 500 |
20 |
250 |
- | |
|
0236 512 |
от 0 до 600 |
20 |
200 |
- | |
|
0236 513 |
от 0 до 600 |
20 |
300 |
- | |
|
0236 515 |
от 0 до 800 |
20 |
200 |
- | |
|
0236 516 |
от 0 до 800 |
20 |
300 |
- | |
|
0236 517 |
от 0 до 800 |
20 |
400 |
- | |
|
0236 519 |
от 0 до 1000 |
20 |
200 |
- | |
|
0236 520 |
от 0 до 1000 |
20 |
300 |
- | |
|
0236 521 |
от 0 до 1000 |
20 |
500 |
- | |
|
0236 525 |
от 0 до 1500 |
30 |
300 |
- | |
|
0236 527 |
от 0 до 2000 |
30 |
300 |
- | |
|
0237 |
0237 201 |
от 0 до 200 |
10 |
80 |
- |
|
0237 202 |
от 0 до 250 |
10 |
80 |
- | |
|
0237 203 |
от 0 до 300 |
10 |
90 |
- | |
|
0237 205 |
от 0 до 400 |
20 |
125 |
- | |
|
0237 208 |
от 0 до 500 |
20 |
150 |
- | |
|
0237 211 |
от 0 до 600 |
20 |
150 |
- | |
|
0237 214 |
от 0 до 800 |
20 |
150 |
- | |
|
0237 218 |
от 0 до 1000 |
20 |
150 |
- | |
|
0237 222 |
от 0 до 1250 |
30 |
200 |
- | |
|
0237 224 |
от 0 до 1500 |
30 |
200 |
- | |
|
0237 226 |
от 0 до 2000 |
30 |
200 |
- | |
|
0237 230 |
от 0 до 3000 |
50 |
200 |
- |
Продолжение таблицы 1
|
Модификация |
Испол нение |
Диапазон измерений, мм |
Размер сдвинутых до соприкосновения губок с цилиндрическими измерительными поверхностями, мм |
Длина губок для наружных измерений, мм |
Размеры сечения глубиномера, мм |
|
0237 с хромированными шкалой и нониусом |
0237 501 |
от 0 до 200 |
10 |
80 |
- |
|
0237 502 |
от 0 до 250 |
10 |
80 |
- | |
|
0237 503 |
от 0 до 300 |
10 |
90 |
- | |
|
0237 505 |
от 0 до 400 |
20 |
125 |
- | |
|
0237 508 |
от 0 до 500 |
20 |
150 |
- | |
|
0237 511 |
от 0 до 600 |
20 |
150 |
- | |
|
0237 514 |
от 0 до 800 |
20 |
150 |
- | |
|
0237 518 |
от 0 до 1000 |
20 |
150 |
- | |
|
0237 522 |
от 0 до 1250 |
30 |
200 |
- | |
|
0237 524 |
от 0 до 1500 |
30 |
200 |
- | |
|
0237 526 |
от 0 до 2000 |
30 |
200 |
- | |
|
0237 с удлиненными губками |
0237 204 |
от 0 до 300 |
10 |
150 |
- |
|
0237 206 |
от 0 до 400 |
20 |
150 |
- | |
|
0237 207 |
от 0 до 400 |
20 |
200 |
- | |
|
0237 209 |
от 0 до 500 |
20 |
200 |
- | |
|
0237 210 |
от 0 до 500 |
20 |
250 |
- | |
|
0237 212 |
от 0 до 600 |
20 |
200 |
- | |
|
0237 213 |
от 0 до 600 |
20 |
300 |
- | |
|
0237 215 |
от 0 до 800 |
20 |
200 |
- | |
|
0237 216 |
от 0 до 800 |
20 |
300 |
- | |
|
0237 217 |
от 0 до 800 |
20 |
400 |
- | |
|
0237 219 |
от 0 до 1000 |
20 |
200 |
- | |
|
0237 220 |
от 0 до 1000 |
20 |
300 |
- | |
|
0237 221 |
от 0 до 1000 |
20 |
500 |
- | |
|
0237 225 |
от 0 до 1500 |
30 |
300 |
- | |
|
0237 227 |
от 0 до 2000 |
30 |
300 |
- | |
|
0237 231 |
от 0 до 3000 |
50 |
300 |
- | |
|
0236 с удлиненными губками и с хроми-ро-ванными шкалой и нониусом |
0237 504 |
от 0 до 300 |
10 |
150 |
- |
|
0237 506 |
от 0 до 400 |
20 |
150 |
- | |
|
0237 507 |
от 0 до 400 |
20 |
200 |
- | |
|
0237 509 |
от 0 до 500 |
20 |
200 |
- | |
|
0237 510 |
от 0 до 500 |
20 |
250 |
- | |
|
0237 512 |
от 0 до 600 |
20 |
200 |
- | |
|
0237 513 |
от 0 до 600 |
20 |
300 |
- | |
|
0237 515 |
от 0 до 800 |
20 |
200 |
- | |
|
0237 516 |
от 0 до 800 |
20 |
300 |
- | |
|
0237 517 |
от 0 до 800 |
20 |
400 |
- | |
|
0237 519 |
от 0 до 1000 |
20 |
200 |
- | |
|
0237 520 |
от 0 до 1000 |
20 |
300 |
- | |
|
0237 521 |
от 0 до 1000 |
20 |
500 |
- | |
|
0237 525 |
от 0 до 1500 |
30 |
300 |
- | |
|
0237 527 |
от 0 до 2000 |
30 |
300 |
- |
Таблица 2. Пределы допускаемой абсолютной погрешности при измерении наружных
размеров______________________________________________________________________
|
Измеряемая величина, мм |
Пределы допускаемой абсолютной погрешности при измерении наружных размеров, мкм, в зависимости от значения отсчета по нониусу | |
|
0,05 |
0,02 | |
|
От 0 до 50 включ. |
± 50 |
± 20 |
|
св. 50 до 100 включ. |
± 20 | |
|
св. 100 до 200 включ. |
± 30 | |
|
св. 200 до 300 включ. |
- | |
|
св. 300 до 400 включ. |
± 60 |
- |
|
св. 400 до 500 включ. |
± 70 |
- |
|
св. 500 до 600 включ. |
± 80 |
- |
|
св. 600 до 700 включ. |
± 90 |
- |
|
св. 700 до 800 включ. |
± 100 |
- |
|
св. 800 до 900 включ. |
± 110 |
- |
|
св. 900 до 1000 включ. |
± 120 |
- |
|
св. 1000 до 1200 включ. |
± 140 |
- |
|
св. 1200 до 1400 включ. |
± 160 |
- |
|
св. 1400 до 1600 включ. |
± 180 |
- |
|
св. 1600 до 1800 включ. |
± 200 |
- |
|
св. 1800 до 2000 включ. |
± 220 |
- |
|
св. 2000 до 3000 |
± 320 |
- |
Таблица 3. Пределы допускаемой абсолютной погрешности при измерении внутренних размеров и глубины___________________________________________________
|
Измеряемая величина, мм |
Пределы допускаемой абсолютной погрешности при измерении внутренних размеров и глубины, мкм, в зависимости от значения отсчета по нониусу | |
|
0,05 |
0,02 | |
|
От 0 до 50 |
± 70 |
± 40 |
Значение отсчета по нониусу, мм (кроме модификации 0196)
Значение отсчета по нониусу штангенциркулей модификации 0196, мм
Диапазон рабочих температур, °С от +15 до +25.
Относительная влажность воздуха, %, не более
