Анализаторы Orbisphere 410, Orbisphere 510, Orbisphere 511, Orbisphere 512 состоят из многофункционального блока обработки данных (вторичного преобразователя) и измерительного датчика (первичного преобразователя). Анализаторы Orbisphere 410 являются одноканальными анализаторами для измерений содержания или парциального давления одного из трех растворенных газов: кислорода, озона или диоксида углерода. Модель 410 поставляется с монохромным дисплеем. Анализаторы Orbisphere 510, Orbisphere 511, Orbisphere 512 -многоканальные анализаторы для измерений содержания или парциального давления H2, CO2, O2 и О3 (Orbisphere 510), N2, H2, CO2, O2 и О3 (Orbisphere 511), N2, H2 и O2 (Orbisphere 512). Одновременно измеряется не более 3-х веществ. Анализаторы поставляются с цветным дисплеем.

В зависимости от измерительной задачи и рабочих условий анализаторы Orbisphere 410 комплектуются одним из следующих датчиков: электрохимическим датчиком О2 (серия 311 или А1100), электрохимическим датчиком О3 (серия 313 или С1100) или люминесцентным датчиком О2 (серия G1100 или G1200, М1100).

В состав анализаторов Orbisphere 510 входят следующие датчики:

• - по теплопроводности серии 314 (СО2), серии 315 (N2), серии 312 (Н2);

• - электрохимические серии 313 или С1100 (О3), серии 311 или А1100 (О2), серии 312



- люминесцентные серии К1100, К1200 (О2).

Анализаторы Orbisphere 511 в зависимости от количества и состава измеряемых компонентов комплектуются электрохимическими датчиками кислорода (серии 311 или А1100), водорода (серии 312), озона (серии 313 или С1100) и датчиками по теплопроводности водорода (серии 312), азота (серии 315) и диоксида углерода (серии 314).

В состав анализаторов Orbisphere 512 входят электрохимические датчики кислорода (серии 311 или А1100) и датчики по теплопроводности водорода (серии 312), азота (серии 315).

Максимальное количество измерительных каналов для анализаторов Orbisphere 510 и Orbisphere 511 - три, для Orbisphere 512 - два.

В состав трехканальных анализаторов Orbisphere 510 и Orbisphere 511 могут входить любые комбинации трех из перечисленных для их комплектации датчиков, кроме комбинации из трех датчиков по теплопроводности.

Двухканальные анализаторы Orbisphere 510, Orbisphere 511 могут комплектоваться комбинацией двух из перечисленных выше датчиков: по теплопроводности и электрохимическим, двумя любыми электрохимическими или двумя любыми датчиками по теплопроводности.

Анализаторы Orbisphere 410 Orbisphere 510, Orbisphere 511 Orbisphere 512 относятся к стационарным приборам непрерывного действия, измерительный датчик может устанавливаться непосредственно в потоке анализируемой среды или в проточной ячейке.

Блок управления анализаторов Orbisphere 410 Orbisphere 510, Orbisphere 511 Orbisphere 512 может поставляться с крепежом для настенного/трубного или панельного монтажа при использовании анализаторов для стационарной установки. Анализаторы Orbisphere 510 могут комплектоваться переносным блоком управления - с ручкой для переноски и отсеком для батареек на 4 часа работы. При использовании датчиков по теплопроводности в комплект поставки входят блоки обратной продувки для периодической прокачки через датчики продувочных газов.

Принцип действия электрохимических датчиков кислорода, водорода и озона (серии 311, А1100, С1100, 312 и 313) основан на измерении электрического тока, возникающего в системе, состоящей из двух металлических электродов (рабочего из благородного металла и вспомогательного), погруженных в раствор электролита и отделенных от измеряемой среды газопроницаемой мембраной. К электродам приложена разность потенциалов, чтобы компенсировать эффект градиента парциальных давлений измеряемого компонента по обе стороны мембраны. Результирующий ток в условиях постоянной разности потенциалов пропорционален концентрации измеряемого газа.

Корпус электрохимических датчиков А1100 может изготавливаться из стали, титана, хас-телоя или монеля. Электрохимические датчики 311, 312, 313 изготавливают для различных условий применения с использованием различных уплотнительных материалов и материалов головки датчиков.

Принцип работы люминесцентных датчиков растворенного кислорода серий G1100, G1200, К1100, К1200 и М1100 основан на оптической технологии измерений фазового сдвига относительной интенсивности модулированного красного люминесцентного света в присутствии кислорода с пересчетом на парциальное давление кислорода и концентрацию растворенного кислорода в измеряемой пробе.

Принцип действия датчиков по теплопроводности H2 (серия 312), N2 (серия 315) и CO2 (серия 314) основан на изменении теплопроводности газовой среды, находящейся в измерительной ячейке, при диффузии анализируемого газа через проницаемую мембрану, окружающую твердотельный датчик. По степени изменения теплопроводности определяют содержание компонентов анализируемого газа.

Блоки обработки данных анализаторов Orbisphere имеют удобное меню пользователя, сенсорный дисплей, широкий выбор вариантов представления информации, расширенную систему диагностики, в том числе указания на необходимость обслуживания датчиков и проведения калибровки, а также измерительный архив на 10000 измерений, 50 калибровок и журнал записи действий оператора на 1000 событий. Измерительная информация выводится через стандартные аналоговые выходы 0/4/-20 мА, RS485, Prifibus DP, Ethernet и поступает в систему сбора и обработки информации заказчика. Дополнительно данные могут быть скопированы на USB карту памяти для обработки в компьютере.

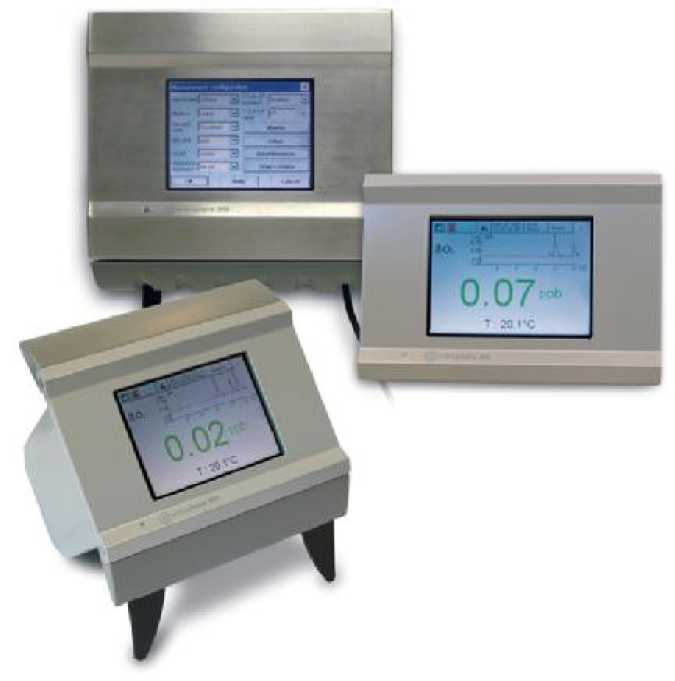

Рис. 1. Фотография общего вида анализаторов Orbisphere 410, Orbisphere 510, Orbisphere 511, Orbisphere 512.

Анализаторы Orbisphere 410, Orbisphere 510, Orbisphere 511, Orbisphere 512 в комплекте с измерительными датчиками серий 311, 312, 313, 314, 315, G1100, G1200, K1100, K1200, М1100.

Комплект ЗИП.

Комплект вспомогательных устройств (по заказу), в который могут входить:

• - крепежные элементы для электронного блока;

• - кабели измерительные разной длины;

• - соединительная коробка;

• - блок продувки;

• - компакт-диск с программным обеспечением;

• - набор инструментов;

• - газовые редукторы;

• - проточные камеры для датчиков;

• - ячейки для датчиков;

• - устройства для установки датчиков.

Руководство по эксплуатации.

Методика поверки.

анализаторов Orbisphere 410, Orbisphere 510, Orbisphere 511, Orbisphere 512 с электрохимическими датчиками приведены в таблице 2. Таблица 2

анализаторов Orbisphere 510, Orbisphere 511, Orbisphere 512 с электрохимическими датчиками приведены в таблице 3.

Таблица 3

анализаторов Orbisphere 410, Orbisphere 510, Orbisphere 511, Orbisphere 512 с люминесцентными датчиками приведены в таблице 4. Таблица 4

1

3

электрохимические датчики

• - кислорода Orbisphere А1100, Orbisphere 311XX,

• - озона Orbisphere С1100, Orbisphere 313XX.

термокондуктометрические датчики:

- азота Orbisphere 314XX. люминесцентные датчики:

- кислорода Orbisphere G1100, G1200, M1100. анализаторы Orbisphere 510, Orbisphere   электрохимические датчики:

511, Orbisphere 512                         - кислорода Orbisphere А1100, Orbisphere 311XX

• - озона Orbisphere С1100, Orbisphere 313XX

• - водорода Orbisphere 312XX.

датчики по теплопроводности:

• - водорода Orbisphere 312XX,

• - азота Orbisphere 315XX,

• - диоксида углерода Orbisphere 314XX. люминесцентные датчики:

• - кислорода Orbisphere K1100, K1200.

  Потребляемая мощность, Вт, не более

  Варианты исполнения анализаторы Orbisphere 410 анализаторы Orbisphere 510, Orbisphere 511,

  Orbisphere 512

  Габаритные размеры, мм, не более: анализаторы Orbisphere 410

  • - настенное исполнение

  • - панельное исполнение анализаторы Orbisphere 510, Orbisphere 511,

  Orbisphere 512

  • - настенное исполнение

  • - панельное исполнение

  • - переносное исполнение

  Масса (без датчиков), кг, не более: анализаторы Orbisphere 410

  • - настенное исполнение

  • - панельное исполнение анализаторы Orbisphere 510, Orbisphere 511,

  Orbisphere 512

  • - настенное исполнение

  • - панельное исполнение

  • - переносное исполнение

  Условия эксплуатации:

  • - температура окружающей среды, °С

  • - относительная влажность, %, не более

  • - диапазон рабочих температур, °C

  люминесцентный датчик O2 G1100/G1200,

  K1100/K1200/M1100

  • - электропитание, В, не более:

  анализаторы Orbisphere 410 -переменный ток - постоянный ток

  6

  настенное (на трубе)/панельное IP65 настенное (на трубе)/панельное /переносное устройство IP65

  230,5х160х250 279х250х434

  230,5х160х250

  279х250х434

  225х250х219

  3,4

  2,9

  • 3.8

  • 2.9

  3,8

  от минус 5 до плюс 50 от 0 до 95

  от минус 5 до плюс 50

  100/240 от 10 до 36

анализаторы Orbisphere 510, Orbisphere 511, Orbisphere 512

- переменный ток

для переносного исполнения

5

подаваемые через блок питания с дополнительной батареей на 4 часа работы от 50 до 60
