Номер по Госреестру СИ: 55206-13
55206-13 Анализаторы общего органического углерода в воде
(ASTRO TOC UV)
Назначение средства измерений:
Анализаторы общего органического углерода в воде ASTRO TOC UV (далее - анализаторы) предназначены для непрерывного измерения содержания в водных растворах общего органического углерода.
Внешний вид.
Анализаторы общего органического углерода в воде
Рисунок № 1
Внешний вид.
Анализаторы общего органического углерода в воде
Рисунок № 2
Программное обеспечение
ПО анализаторов состоит из встроенного программного обеспечения «ASTROTOCUV», специально разработанного для решения задач управления анализаторами (включая их градуировку, индикацию значений концентрации в различных единицах измерения, а также диагностику их состояния, состояния электродной системы, состояния датчика), считывания и передачи результатов измерений.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
ASTROTOCUV |
fw0600.upd |
6.00 |
C23670C80869D506 A3177F678334272A |
MD5 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений: соответствует уровню «С» по МИ 3286-2010.
Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на корпус измерительного преобразователя в виде клеевой этикетки и на эксплуатационную документацию - типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений изложена в руководстве по эксплуатации “Анализаторы общего органического углерода в воде ASTRO TOC UV. Руководство по эксплуатации”
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам общего органического углерода в воде ASTRO TOC UV
Техническая документация фирмы «HACH LANGE GMBH», Германия
Поверка
Поверкаосуществляется по документу МП-242-1530-2013 «Анализаторы общего органического углерода в воде ASTRO TOC UV. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИ-ИМ им. Д. И. Менделеева» в апреле 2013 г.
Средства поверки:
-
1. Сахароза чда ГОСТ 5833-75.
-
2. Вода дистиллированная ГОСТ 6709-72.
-
3. Термостат жидкостной ТС-01. Диапазон регулирования температуры
не менее 10-95 °С; погрешность не более ±0,03 °С.
-
4. Термометр лабораторный ТЛ-4 по ТУ 25-2021.003-88, класс точности 1.
Заявитель
ООО «ТЕХНОАНАЛИТ»Адрес: 105062, г.Москва, ул. Покровка, д. 42, стр. 5А
Тел.: (495) 258-25-90
Факс: (495) 937-70-40
E-mail: info@technoanalyt.ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
Адрес: Санкт-Петербург, 190005, Московский пр., 19,
тел: +7 812 251-7601, + 7 812 327-5835, факс: +7 812 713-0114,
e-mail: info@vniim.ru, http://www.vniim.ru
Принцип действия анализатора общего органического углерода в воде основан на дифференциальной кондуктометрии.
Анализатор выполнен в виде микропроцессорного блока с жидкокристаллическим дисплеем.
Конструктивно анализатор состоит из блока подготовки пробы и блока электроники. Основными элементами блока подготовки пробы являются:
-
- кислотный насос (насос пробы);
-
- камера удаления общего неорганического углерода;
-
- персульфатный насос (насос вторичного отбора пробы);
-
- трубка реакции;
-
- трубка реакции в УФ;
-
- блок насоса с возможностью регулировки расхода;
-
- холодильник;
-
- разделитель газа и жидкости.
Основными элементами блока электроники являются:
-
- ИК ячейка;
-
- контроллер дисплея \ клавиатуры;
-
- сетевой фильтр (подавление скачков тока и напряжения);
-
- вторичный источник питания (за защитной крышкой);
-
- переключатель напряжения питания;
-
- контроллер дисплея \ клавиатуры;
-
- сервисный выход RS232.
Внешний вид анализатора представлен на рис. 1-2.

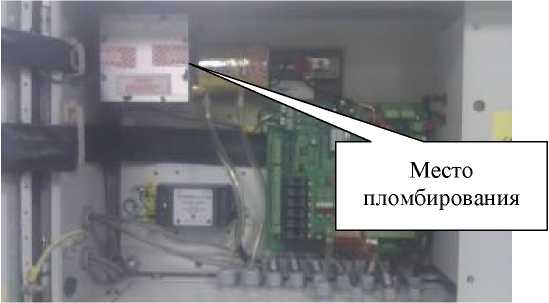

Рис. 2. Анализатор ASTRO TOC UV Вид блока электроники при открытой крышке

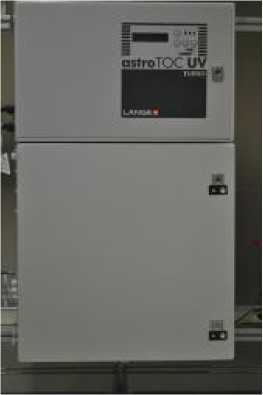

Рис. 1. Анализатор ASTRO TOC UV Вид спереди.
анализатора.
В комплект входят:
-
1. Анализатор - 1 шт.
-
2. Канистра для реагентов - 4 шт.
-
3. Комплект ЗИП - 1 шт.
-
4. Руководство по эксплуатации - 1 экз.
-
5. Методика поверки «Анализаторы общего органического углерода в воде ASTRO TOC UV. Методика поверки. МП-242-1530-2013» - 1 экз.
Таблица 2
Наименование характеристики |
Значение характеристики |
1 |
2 |
Диапазон показаний массовой концентрации растворенного общего органического углерода в воде, мкг/л |
от 16 до 50000 |
Диапазон измерений массовой концентрации растворенного общего органического углерода в воде, мкг/л |
от 200 до 50000 |
Пределы допускаемой относительной погрешности измерений массовой концентрации растворенного общего органического углерода в воде, % |
±5 |
Электропитание:
|
от 85 до 265 (или постоянный ток 24 В) 47 - 63 20 |
Габаритные размеры, длинахширинахвысота, мм, не более |
983х675х220 |
Масса, кг, не более |
54 |
1 |
2 |
Условия эксплуатации:
|
от 0 до 50 от 30 до 95 (без конденсации) от 79 до 124 |
Вероятность безотказной работы комплекта за 1000 ч, не менее |
0,99 |
Средний срок службы, лет |
8 |
Наработка на отказ, ч |
8000 |
