Номер по Госреестру СИ: 57999-14
57999-14 Расходомеры ультразвуковые
(UFW-100)
Назначение средства измерений:
Расходомеры ультразвуковые UFW-100 предназначены для измерений объёмного расхода и объёма однородных и акустически проводящих жидкостей (очищенная, речная, морская вода и др.), протекающих в напорных трубопроводах.
Внешний вид.
Расходомеры ультразвуковые
Рисунок № 1
Внешний вид.
Расходомеры ультразвуковые
Рисунок № 2
Общие сведения
Дата публикации - 23.01.2025
Срок свидетельства - 23.07.2019
Номер записи - 148553
ID в реестре СИ - 370953
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Фирма "TOKYO KEIKI Inc."
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет IS_5 представляет собой мощный инструмент, позволяющий получить сводную информацию по сфере ОЕИ и соотношении между импортными, отечественными и недружественными СИ по группам средств измерений (более 10 тыс. групп). Отчет позволяет оперативно выделить группы средств измерений, имеющих проблемы с импортозамещением и наличием отечественных аналогов.
Для построения отчета необходимо предварительно сконфигурировать параметры его отображения: выбрать год (2019-2022), объём списка анализируемых групп СИ (урезанный, умеренный или расширенный), тип поверок (все поверки или только первичные) и минимальное количество поверок по группе СИ (группы с меньшим количеством поверок отображаться не будут). Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.
Таблица содержит 13 колонок:
- Наименование группы СИ
- Количество отечественных производителей в штуках и процентах
- Количество отечественных типов СИ в штуках и процентах
- Количество поверок по отечественным СИ (всех или первичных в штуках)
- Количество поверок по отечественным СИ (всех или первичных в %)
- Количество импортных производителей в штуках и процентах
- Количество импортных типов СИ в штуках и процентах
- Количество поверок по импортным СИ (всех или первичных в штуках)
- Количество поверок по импортным СИ (всех или первичных в %)
- Количество производителей из недружественных стран в штуках и процентах
- Количество недружественных типов СИ в штуках и процентах
- Количество поверок по недружественных СИ (всех или первичных в штуках)
- Количество поверок по недружественных СИ (всех или первичных в %)
Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№424 от 2017.03.02 О переоформлении свидетельства об утверждении типа средства измерений № 57999 "Анализаторы сетей TSME" и внесении изменений в описание типа
№1115 от 2014.07.22 Об утверждении типов средств измерений (Регистрационный номер в Гос. реестре СИ 55966-14, 57970-57984-14, 57985-58010-14, 46057-14, 58011-58016-14)
№2478 от 2019.10.17 О продлении срока действия свидетельств об утверждении типа средств измерений
№1211 от 2023.06.13 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Строительные материалы и изделия" (ТК 144)
Наличие аналогов СИ: Расходомеры ультразвуковые (UFW-100)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
57999-14 Расходомеры ультразвуковые (UFW-100) Фирма "TOKYO KEIKI Inc." (ЯПОНИЯ ) |
70265-18 Расходомеры ультразвуковые (КТМ Ультраволна 63 С, КТМ Ультраволна 63 П, КТМ Ультраволна 63 Ex) ООО "НПП КуйбышевТелеком-Метрология" (РОССИЯ п.г.т. Волжский, Самарская обл.) |
Все средства измерений ООО "НПП КуйбышевТелеком-Метрология"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
57886-14 05.04.2024 |
Уровнемеры, KRG-10 Фирма "TOKYO KEIKI Inc." (ЯПОНИЯ ) |
4 года | |
|
57999-14 23.07.2019 |
Расходомеры ультразвуковые, UFW-100 Фирма "TOKYO KEIKI Inc." (ЯПОНИЯ ) |
ОТ |
4 года |
|
58380-14 15.04.2024 |
Расходомеры ультразвуковые, UFL-30, UFP-20 Фирма "TOKYO KEIKI Inc." (ЯПОНИЯ ) |
ОТ МП |
4 года |
Отчет позволяет оценить парк эталонов организации и частоту их использования с динамике по дням.
В случае использования одного и того же эталона несколькими организациями, выводится список таких организаций и количество поверок.
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Кто поверяет Расходомеры ультразвуковые (КТМ Ультраволна 63 С, КТМ Ультраволна 63 П, КТМ Ультраволна 63 Ex)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Расходомеры ультразвуковые (КТМ Ультраволна 63 С, КТМ Ультраволна 63 П, КТМ Ультраволна 63 Ex)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
11431 | 8479 |
|
ФБУ Костромской ЦСМ Костромская область |
3082 | 8479 |
|
ФБУ Нижегородский ЦСМ Нижегородская область |
10923 | 8479 |
Программное обеспечение
Внутреннее программное обеспечение (ПО) блока управления выполняет функции обработки измерительной информации, отображения информации на жидкокристаллическом дисплее, а так же преобразования её в виде нормированных сигналов (токовых и/или частотноимпульсных).
Уровень защиты ПО СИ от непреднамеренных и преднамеренных изменений соответствует уровню «С» согласно МИ 3286-2010.
Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
|
ПО UFW-100 |
ufw 100 x xx.hex |
Не ниже 2.32 |
- |
- |
|
ПО UFW-100 для ПК |
UFWConfig.exe |
Не ниже 2.12 |
901A1624 |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится на корпус блока управления при помощи наклейки и титульный лист руководства по эксплуатации типографским способом.
КомплектностьТаблица 3 -
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методиках (методах) измерений отсутствуют.
Поверка
осуществляется по документу МП РТ 2089-2014 «ГСИ. Расходомеры ультразвуковые UFW-100. Методика поверки», утверждённому ГЦИ СИ ФБУ «Ростест-Москва» 30 апреля 2014 г.
При поверке применяются следующие средства измерений:
-
- установка поверочная с диапазоном расходов от 0,1 до 200 м3/ч, ПГ ±0,25 %;
-
- миллиамперметр, диапазон измерений постоянного тока (0 - 20) мА, ПГ ±0,01 %;
-
- термометр, диапазон измерений от 15 °С до 30 °С, ПГ ±0,2 °С.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам ультразвуковым UFW-100
ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объёма жидкости».
Техническая документация фирмы «TOKYO KEIKI Inc.», Япония.
Изготовитель
«TOKYO KEIKI Inc.», Япония 2-16-46, Minami-Kamata, Ohta-Ku, Tokyo 144-8551 JAPANTel.: +81 3 3732 2111, Fax: +81 3 3736 0261, web: http://www.tokyo-keiki.co.jp
Заявитель
ООО «Евротест», РФАдрес: 198216, г. Санкт-Петербург, Ленинский проспект, д.140,
Тел./факс: + 7 (812) 703-05-55, web: http://eutest.ru
Изготовитель «TOKYO KEIKI Inc.», Япония 2-16-46, Minami-Kamata, Ohta-Ku, Tokyo 144-8551 JAPAN
Tel.: +81 3 3732 2111, Fax: +81 3 3736 0261, web: http://www.tokyo-keiki.co.jp
Испытательный центр
Государственный центр испытаний средств измеренийФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ГЦИ СИ ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский пр., 31
тел.: +7 (495) 544 00 00, web: http://www.rostest.ru, email: info@rostest.ru
Принцип действия расходомеров ультразвуковых UFW-100 основан на измерении разности времени прохождения импульсов ультразвуковых колебаний по направлению движения потока жидкости и против него. Далее рассчитываются объёмный расход, массовый расход, скорость потока, направление потока.
Расходомеры ультразвуковые UFW-100 состоят из двух накладных ультразвуковых преобразователей и блока управления.
Ультразвуковые преобразователи, установленные с помощью специального быстросъёмного приспособления снаружи трубопровода, излучают (принимают) ультразвуковые импульсы под углом к продольной оси трубопровода.
Блок управления формирует все необходимые команды для ультразвуковых преобразователей, обрабатывает полученную информацию, отображает на табло значения расхода и объёма (массы) измеряемой среды и выдаёт во внешние цепи импульсные сигналы, частота которых пропорциональна расходу, а их количество объёму жидкости (с учётом веса импульса), а также токовые сигналы, пропорциональные расходу. Блок управления снабжен интерфейсом RS-485(оnция)/USB для вывода информации на ЭВМ по протоколу Modbus RTU.
Конструктивно блок управления выполнен в ударопрочном пластмассовом корпусе, в котором имеются гермовводы для электрических кабелей.
Расходомеры ультразвуковые UFW-100 могут оснащаться аналоговым выходом, дискретным выходом.
Пломбировка расходомеров ультразвуковых UFW-100 не предусмотрена.
а) б)

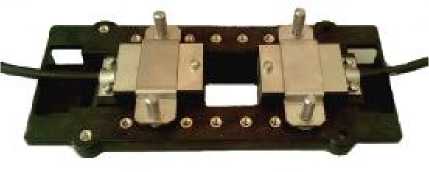

Рисунок 1 - Расходомеры ультразвуковые: а) блок управления UFW-100, б) накладные ультразвуковые преобразователи с приспособлениями для крепления к трубе.
Лист 2 Всего листов 4
Таблица 2
|
Наименование параметра |
Значение |
|
Диапазон измерений скорости потока, V, м/с |
от минус 30 до плюс 30 |
|
Условный диаметр, Ду, мм |
от 25 до 600 |
|
Диапазон температуры измеряемой жидкости, °С |
от минус 20 до плюс 60 |
|
Диапазон температуры окружающего воздуха для блока управления, °С |
от минус 10 до плюс 50 |
|
Пределы допускаемой относительной погрешности измерений объёмного расхода и объёма жидкости при скорости потока V>1 м/с, %: - Ду 25.40 мм |
±2,5 |
|
- Ду 50.90 мм |
±2 |
|
- Ду 100.250 мм |
±1,5 |
|
- Ду 300.600 мм |
±1 |
|
Пределы допускаемой абсолютной погрешности измерений скорости потока (объёмного расхода и объёма) жидкости при скорости потока V<1 м/с, м/с: |
±0,025 |
|
- Ду 25.40 мм |
±0,02 |
|
- Ду 50.90 мм |
±0,015 |
|
- Ду 100.250 мм |
±0,01 |
|
Пределы допускаемой приведенной погрешности токового выхода, % |
±0,2 |
|
Напряжение питания, В (по заказу): - переменный ток частотой 50/60 Гц |
от 100 до 230 |
|
- постоянный ток |
24 |
Продолжение таблицы 2
|
Потребляемая мощность, не более:
|
23 9 |
|
Габаритные размеры (Д*Ш*В), мм, не более |
210x210x100 |
|
Масса расходомера, кг, не более |
2,1 |
